Beschreibung

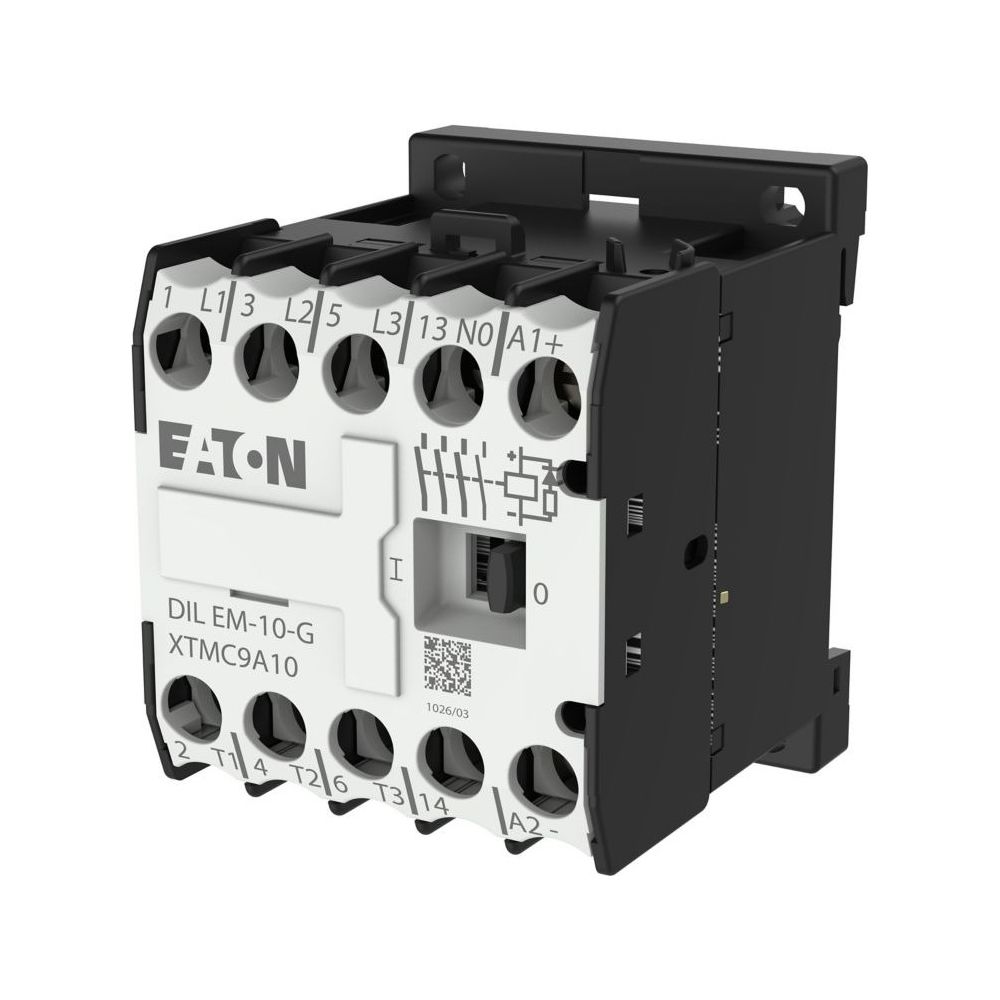

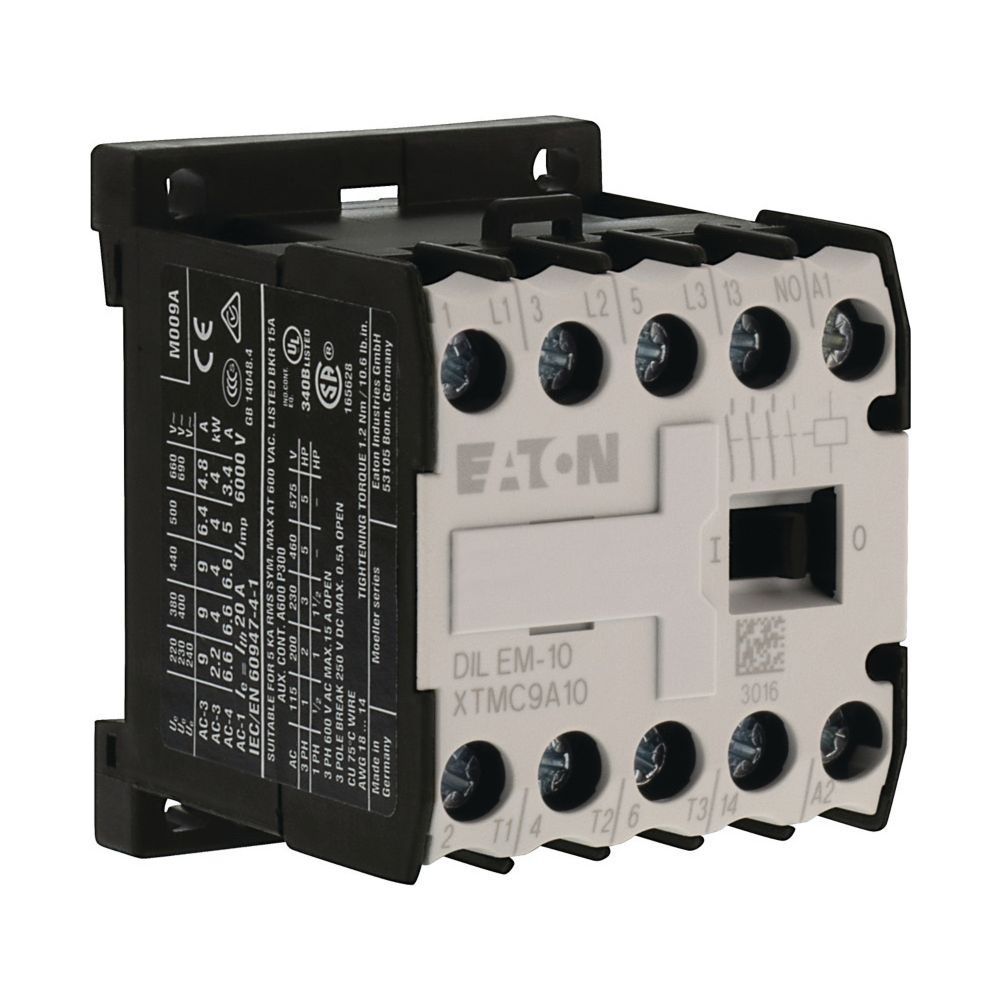

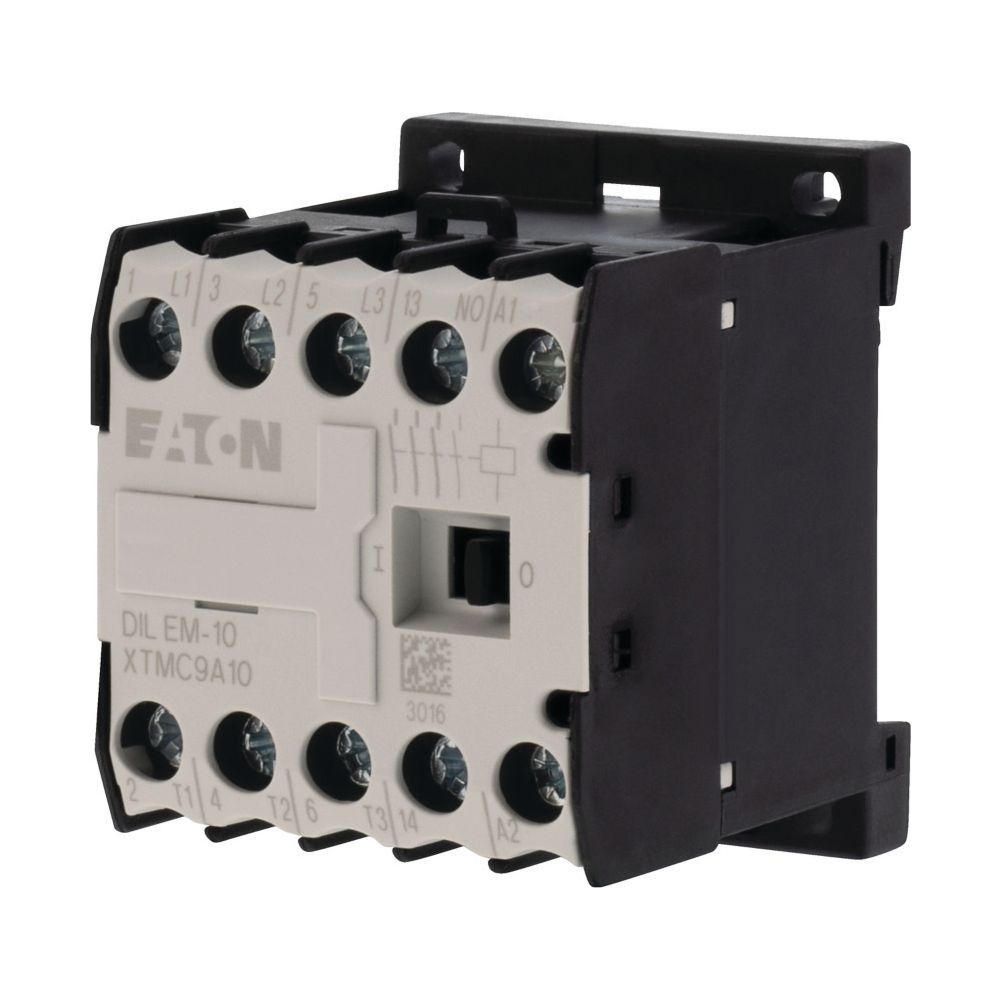

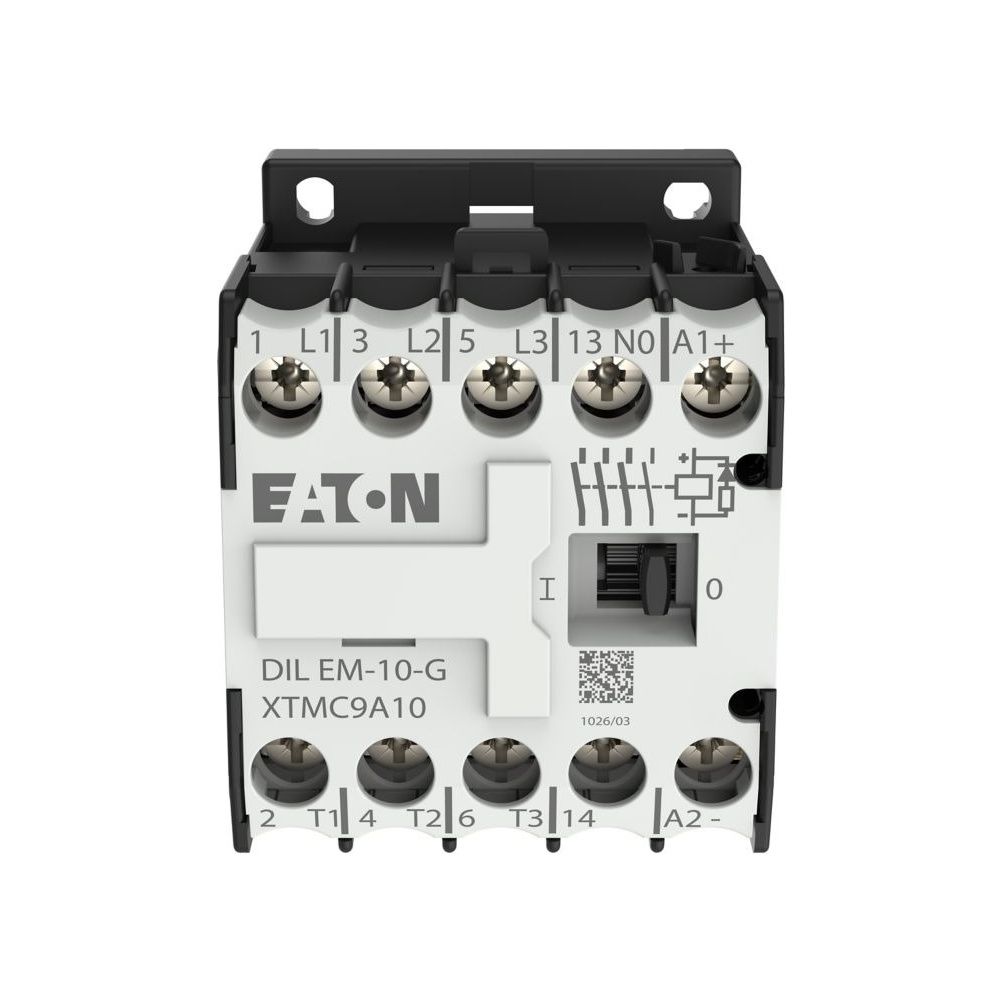

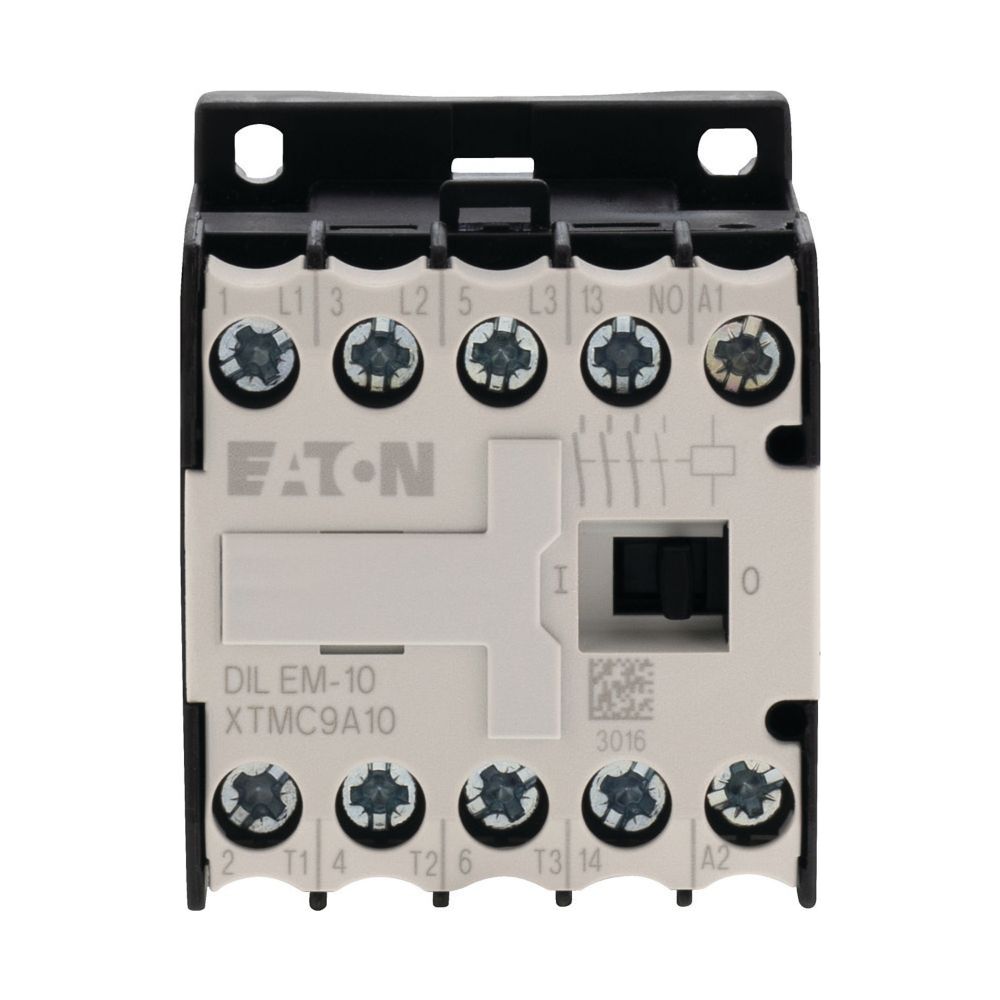

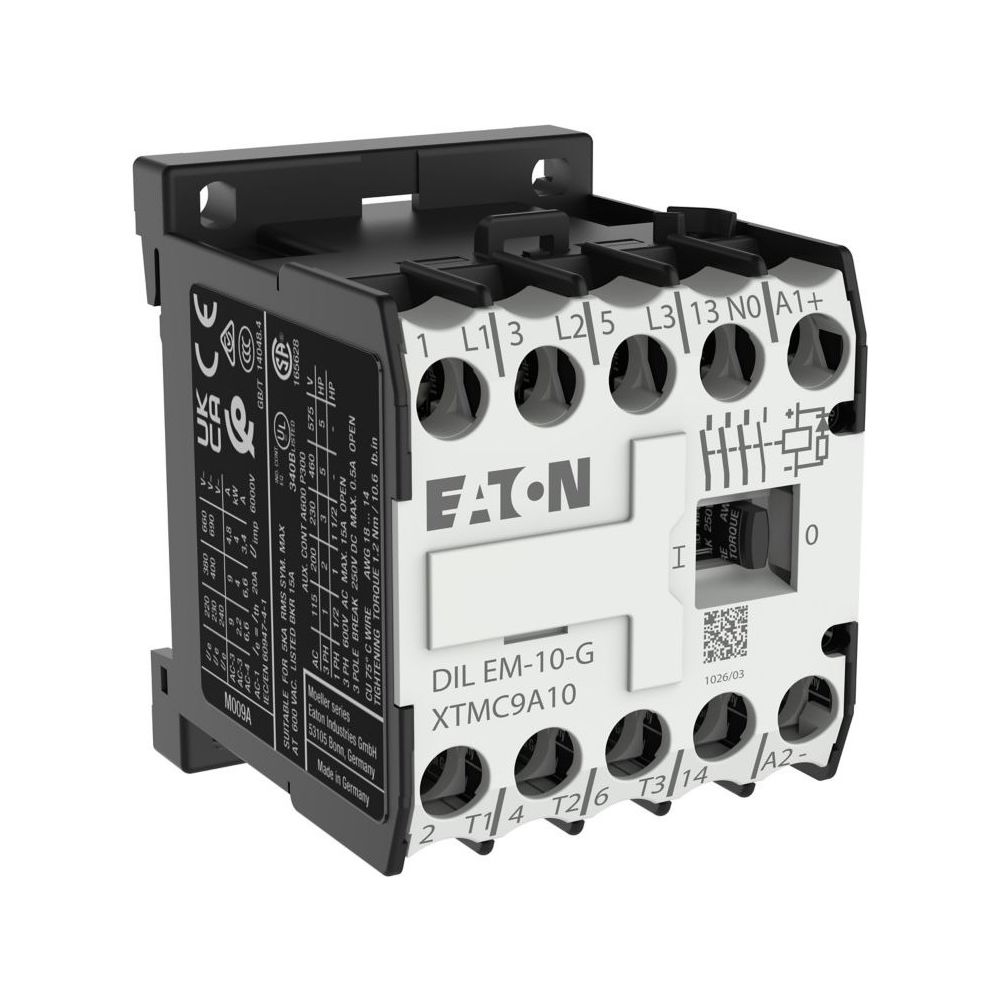

Eaton Leistungsschütz DILEM DILEM-10-G(24VDC), 4kW, 24V DC, 3-polig
Das 3-polige Kleinschütz der Eaton Moeller Serie DILEM ist für das zuverlässige Schalten von Motoren und ohmschen Lasten konzipiert. Mit einer Betätigungsspannung von 24 V DC und einer Bemessungsleistung von 4 kW bei 400 V eignet sich das Gerät ideal für industrielle Anwendungen, einschließlich Motoren der Effizienzklasse IE3. Die integrierte Schutzbeschaltung der Spule ermöglicht eine direkte Ansteuerung, beispielsweise aus einer speicherprogrammierbaren Steuerung.
Leistungsstarke Schalttechnik
Das Leistungsschütz zeichnet sich durch eine hohe mechanische Lebensdauer von 20 Millionen Schaltspielen aus. Es ist für den Einsatz in verschiedenen Gebrauchskategorien wie AC-1, AC-3 und AC-4 ausgelegt, was den flexiblen Betrieb von Käfigläufermotoren sowie Widerstandsöfen ermöglicht. Dank der kompakten Bauweise und der bewährten Schraubanschlusstechnik lässt sich das Modul effizient in Schaltanlagen integrieren. Die integrierte Schutzbeschaltung sorgt für einen sicheren Betrieb und reduziert den externen Verdrahtungsaufwand.
Zuverlässigkeit im Betrieb
Die Konstruktion erfüllt hohe Anforderungen an die elektromagnetische Verträglichkeit und bietet eine hohe Schockfestigkeit. Mit einem Bemessungsbetriebsstrom von 9 A bei AC-3 (400 V) und einem integrierten Hilfsschalter (1 Schließer) bietet das Gerät eine präzise Rückmeldung über den Schaltzustand. Die Schutzart IP20 gewährleistet einen grundlegenden Berührungsschutz, während die robuste Auslegung eine zuverlässige Funktion unter wechselnden Umgebungsbedingungen sicherstellt.
Dieses Kleinschütz bietet eine kompakte und leistungsfähige Lösung für die Automatisierungstechnik. Mit einer Bemessungsleistung von 4 kW bei 400 V und einer DC-Betätigung von 24 V ist es optimal auf moderne Anforderungen abgestimmt. Die hohe Schaltfrequenz von 9000 Zyklen pro Stunde und die Eignung für IE3-Motoren machen es zu einer langlebigen Komponente für industrielle Steuerungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 6,6 A
- Betätigungsspannung: 24 V DC
- Polzahl: 3-polig
- Hilfskontakte: 1 Schließer
- Anschlussart: Schraubklemmen
- Schutzart: IP20
- Breite: 45 mm
- Gewicht: 0,206 kg
Technische Daten
| Hersteller | Eaton |
| Anzugsspannung | 0,8 - 1,1 V DC x Uc |
| Artikelnummer | EATON-010213 |
| Ausstattung | Hilfsschalter |
| Breite | 45 |
| EAN | 4015080102137 |
| EAN-13 | 4015080102137 |
| Einschaltdauer | 100 |
| Gewicht | 0,22 kg |
| Höhe | 58 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 6,6 |
| Lichtbogenzeit | 12 ms bei 690 V AC |
| Modellcode | DILEM-10-G(24VDC) |
| P bei AC-4, 400V | 3 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 54 |
| Produktbreite | 45 |
| Produktgewicht | 0,206 |
| Produkthöhe | 58 |
| Produktkategorie | Schütze |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 0 |
| Spannungsart | DC |
| Tiefe | 54 |
| Umschaltzeit | 40 - 50 |
| Verschmutzungsgrad | 3 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
