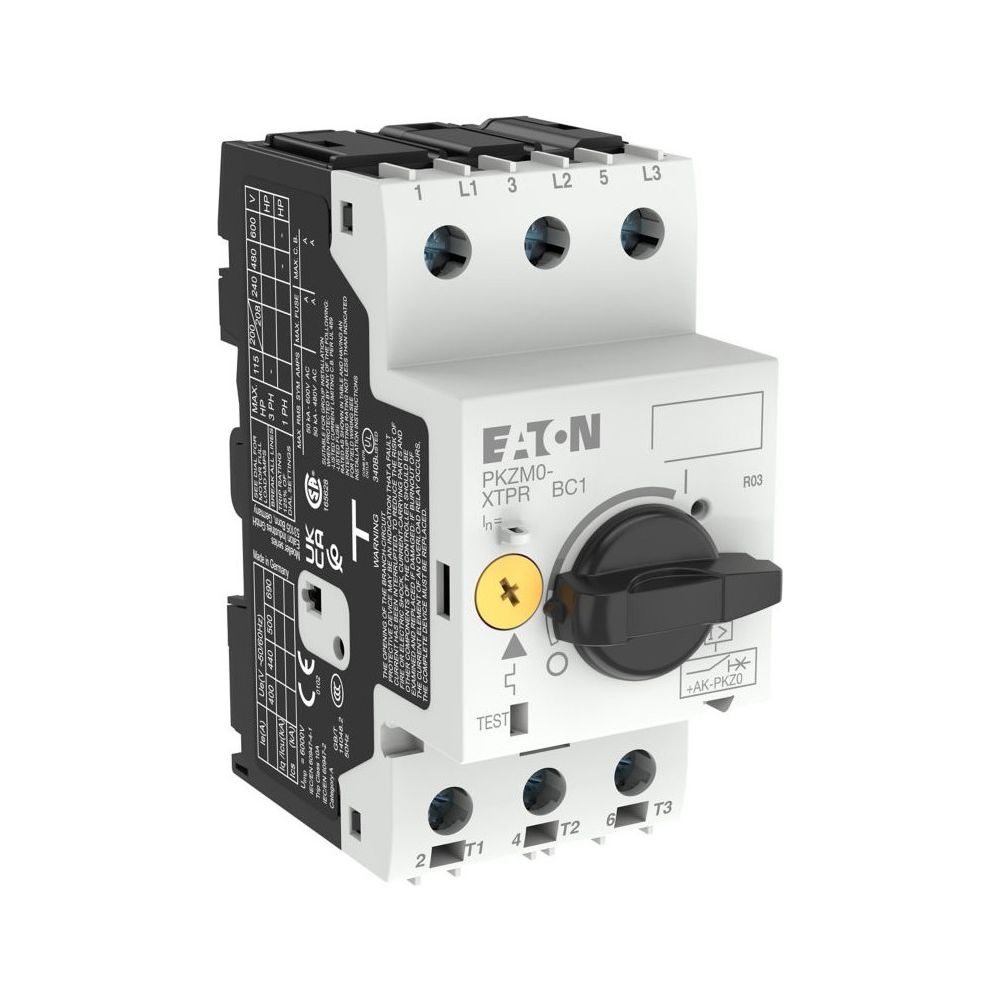

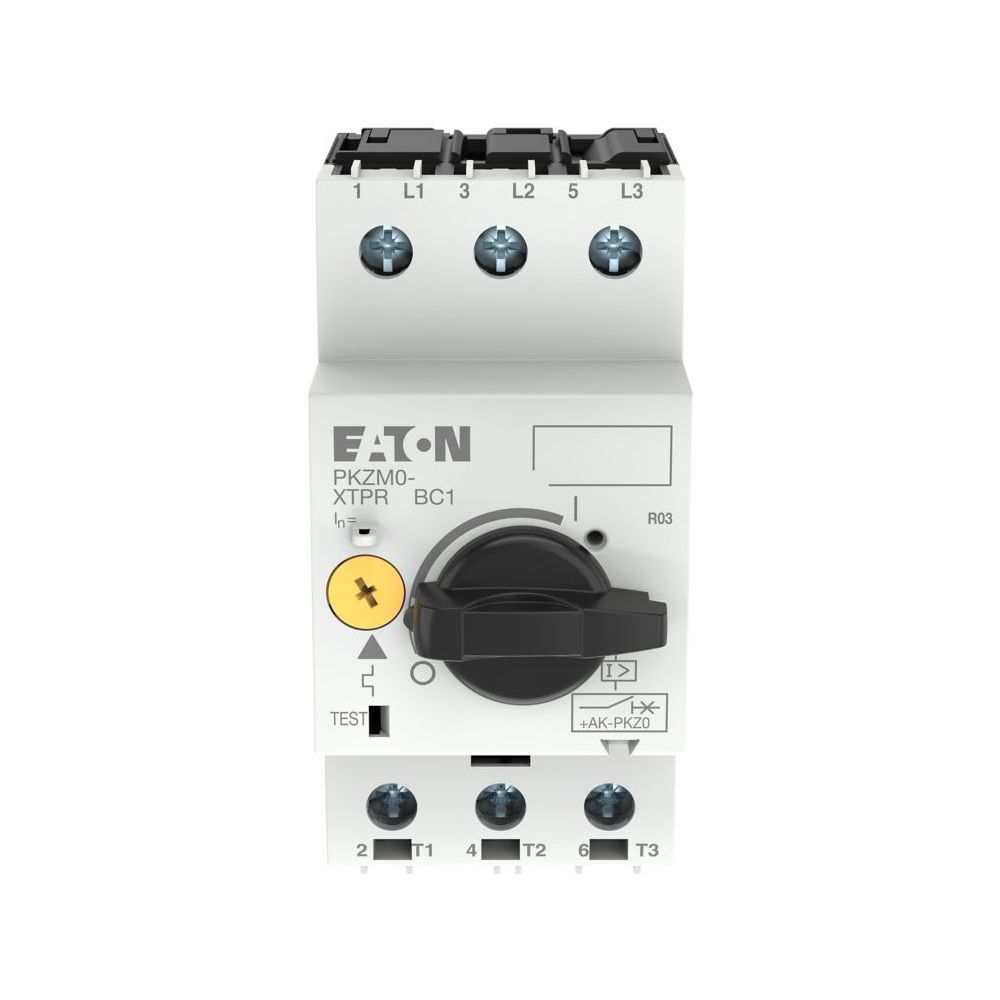

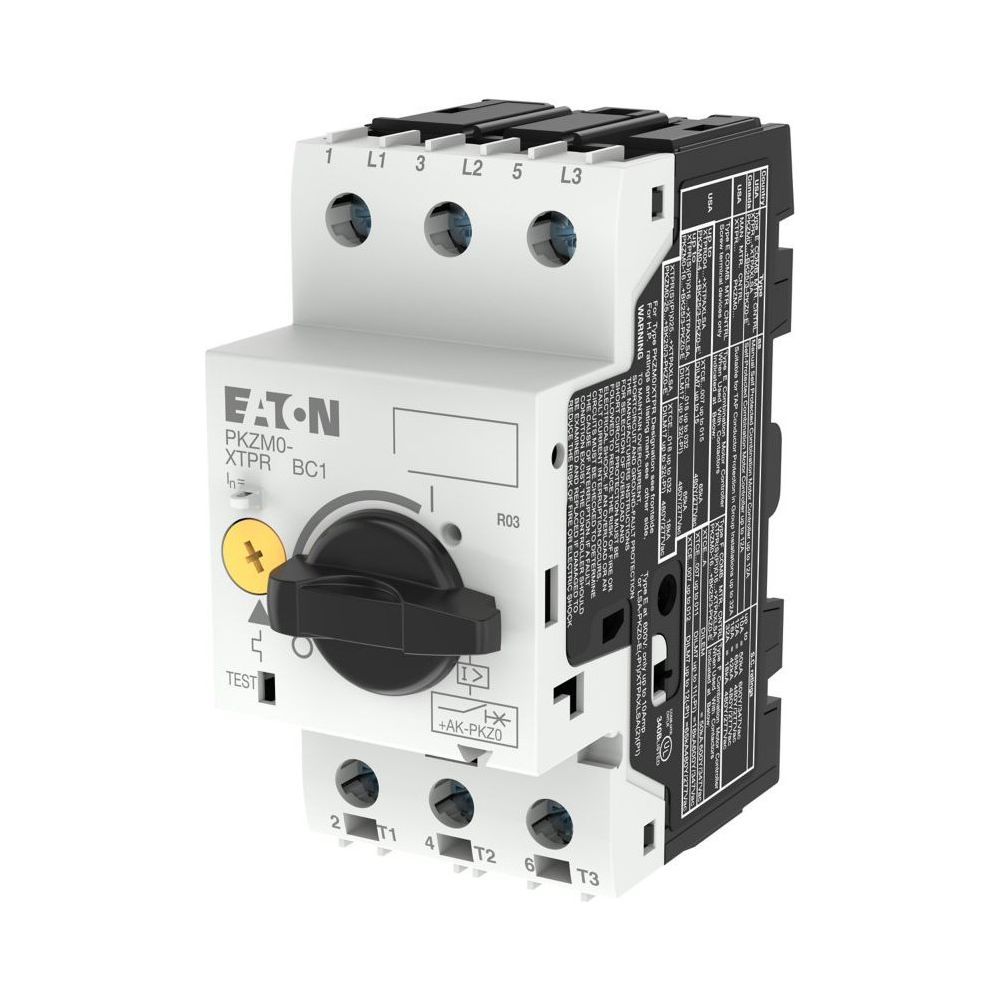

Eaton Motorschutzschalter PKZM0 PKZM0-20, 16-20A 9kW 690V 3-polig, 93x45x76mm

Dieser dreipolige Motorschutzschalter der Baureihe PKZM0 bietet zuverlässigen Schutz für Motoren und Anlagen. Das Gerät arbeitet mit thermomagnetischer Auslösetechnik, ist phasenausfallempfindlich und für eine Bemessungsbetriebsleistung von 9 kW bei 400 V ausgelegt. Die kompakte Bauweise ermöglicht eine effiziente Integration in industrielle Schaltanlagen.

Schutzfunktion und Auslöseverhalten

Der Motorschutzschalter verfügt über einen einstellbaren Überlastauslöser im Bereich von 16 bis 20 A. Der unverzögerte Kurzschlussauslöser ist fest auf den 15,5-fachen Bemessungsstrom eingestellt. Das Gerät entspricht der Norm IEC/EN 60947 und ist für den Einsatz in modernen Antriebssystemen geeignet.

Montage und Anschluss

Die Installation erfolgt wahlweise durch Schraub- oder Schnappmontage auf einer Hutschiene. Der Anschluss des Hauptstromkreises erfolgt über Schraubklemmen. Die Bedienung wird durch einen Drehantrieb mit Schaltanzeige für die Zustände Ein, Aus und Ausgelöst realisiert. Die Schutzart IP20 sowie der Berührungsschutz nach EN 50274 sorgen für eine sichere Handhabung.

Durch die Kombination aus präziser thermomagnetischer Auslösung und einer Bemessungsbetriebsspannung von 690 V bietet dieses Gerät eine robuste Lösung für anspruchsvolle Schaltaufgaben. Mit einem Einstellbereich von 16 bis 20 A und einer Leistung von 9 kW bei 400 V deckt der Schalter ein breites Anwendungsspektrum ab. Die kompakte Bauform mit einer Breite von 45 mm ermöglicht eine platzsparende Integration.

Technische Daten

• Bemessungsbetriebsleistung (400 V): 9 kW
• Einstellbereich Überlastauslöser: 16 - 20 A
• Bemessungsdauerstrom: 20 A
• Kurzschlussstrom Icu: 50 kA
• Bemessungsbetriebsspannung: 690 V
• Polzahl: 3
• Auslösetechnik: thermomagnetisch
• Breite: 45 mm
• Höhe: 93 mm
• Tiefe: 76 mm
• Verlustleistung: 5,82 W
