Beschreibung

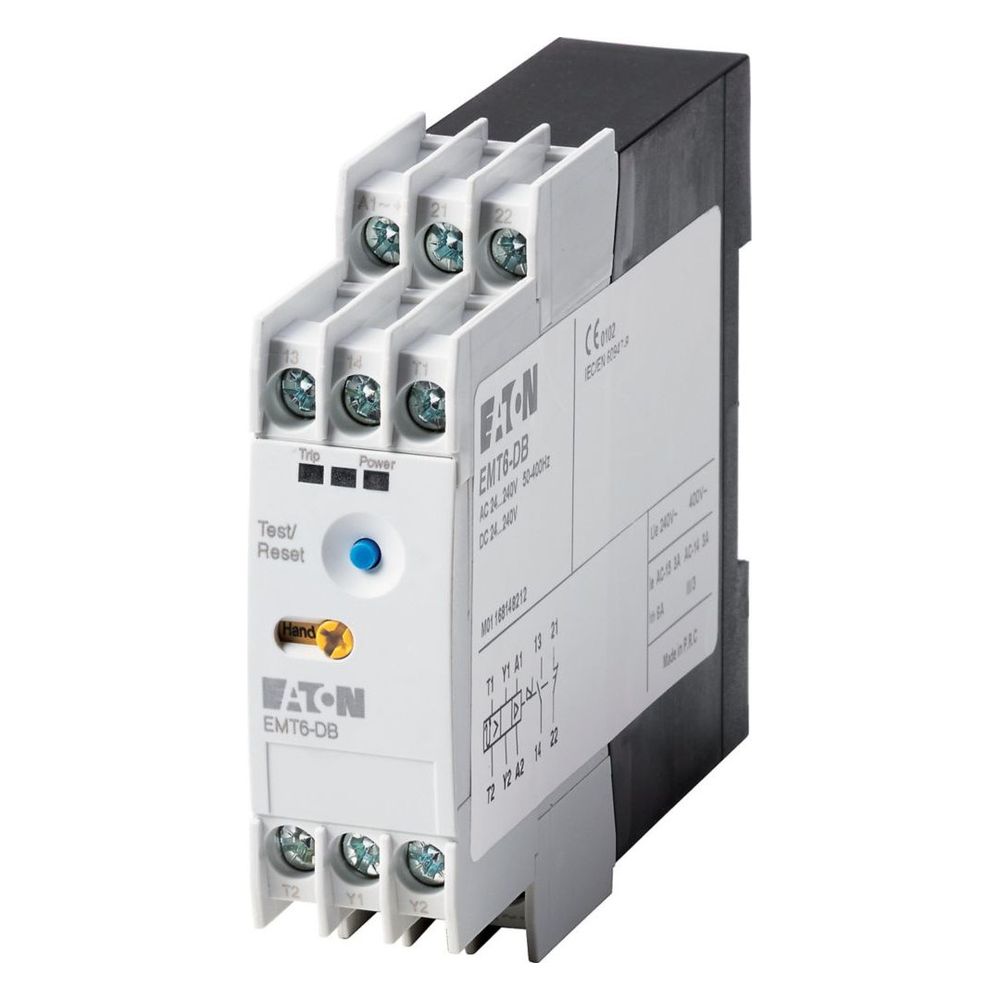

Eaton Thermistor-Maschinenschutzrelais EMT6-DB, 24-240V AC/DC, 83x23x103mm
Das Eaton Moeller EMT6-DB Thermistor-Maschinenschutzrelais dient der Überwachung von Motoren und Maschinen. Es ist für einen Spannungsbereich von 24 bis 240 V AC/DC ausgelegt und bietet durch LED-Anzeigen für Netz- und Fehlerzustände eine klare Statusübersicht. Das Gerät ermöglicht eine flexible Hand- oder Fernrückstellung und verfügt über eine integrierte Testtaste zur Funktionsprüfung.
Funktionsweise und Montage
Das Schutzrelais arbeitet mit einem Widerstandsmessbereich von 750 bis 12000 Ohm. Die Montage erfolgt per Schnappbefestigung. Dank der Schutzart IP20 und der kompakten Bauweise mit einer Breite von 23 mm lässt sich das Relais platzsparend in Schaltschränken integrieren. Die elektrische Verbindung erfolgt über Schraubanschlüsse.
Sicherheit und Betrieb
Das Gerät unterstützt eine umschaltbare Wiedereinschaltsperre und bietet Störfestigkeit gegenüber elektromagnetischen Feldern. Mit einem Bemessungsschaltstrom von 6 A und einer Bemessungsisolationsspannung von bis zu 600 V ist das Relais für Schaltaufgaben im Maschinenschutz geeignet. Die Auslösecharakteristik ist auf die Überwachung von Thermistoren abgestimmt, wobei der Auslösewiderstand bei 3600 Ohm und der Reset-Widerstand bei 1600 Ohm liegen.
Das Maschinenschutzrelais überzeugt durch seine universelle Einsetzbarkeit bei variablen Spannungsversorgungen und die einfache Handhabung durch manuelle oder externe Reset-Optionen. Mit einer Bemessungssteuerspeisespannung von 24 bis 240 V AC/DC und einem Bemessungsschaltstrom von 6 A bietet es eine robuste Lösung für den Schutz elektrischer Antriebe. Die kompakte Bauform von 23 mm Breite und die hohe elektromagnetische Verträglichkeit machen es zu einer zuverlässigen Komponente in Automatisierungssystemen.
Technische Daten
- Bemessungssteuerspeisespannung: 24 - 240 V AC/DC
- Bemessungsschaltstrom: 6 A
- Widerstandsmessbereich: 750 - 12000 Ohm
- Auslösewiderstand: 3600 Ohm
- Reset-Widerstand: 1600 Ohm
- Breite: 23 mm
- Höhe: 83 mm
- Tiefe: 103 mm
- Schutzart: IP20
- Anzahl Kontakte: 1 Schließer, 1 Öffner
Technische Daten
| Hersteller | Eaton |
| Anzugsspannung | 0,85 - 1,1 V x Uₑ |
| Artikelnummer | EATON-066167 |
| Auslösewiderstand | 3600 |
| Betriebsspannung DC | 24 - 240 |
| Breite | 23 |
| EAN | 4015080661672 |
| EAN-13 | 4015080661672 |
| Einbaulage | beliebig |
| Funkstörklasse | Klasse B (EN 55011) |
| Gewicht | 0,15 kg |
| Höhe | 83 |
| Kontaktentladung | 6 |
| Luftentladung | 8 |
| Modellcode | EMT6-DB |
| Nennspannung - max | 600 |
| Produkt Länge/Tiefe | 103 |
| Produktbreite | 23 |
| Produktgewicht | 0,132 |
| Produkthöhe | 83 |
| Reset-Widerstand | 1600 |
| Schutzart | IP20 |
| Spannungsart | AC / DC |
| Tiefe | 103 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
