Beschreibung

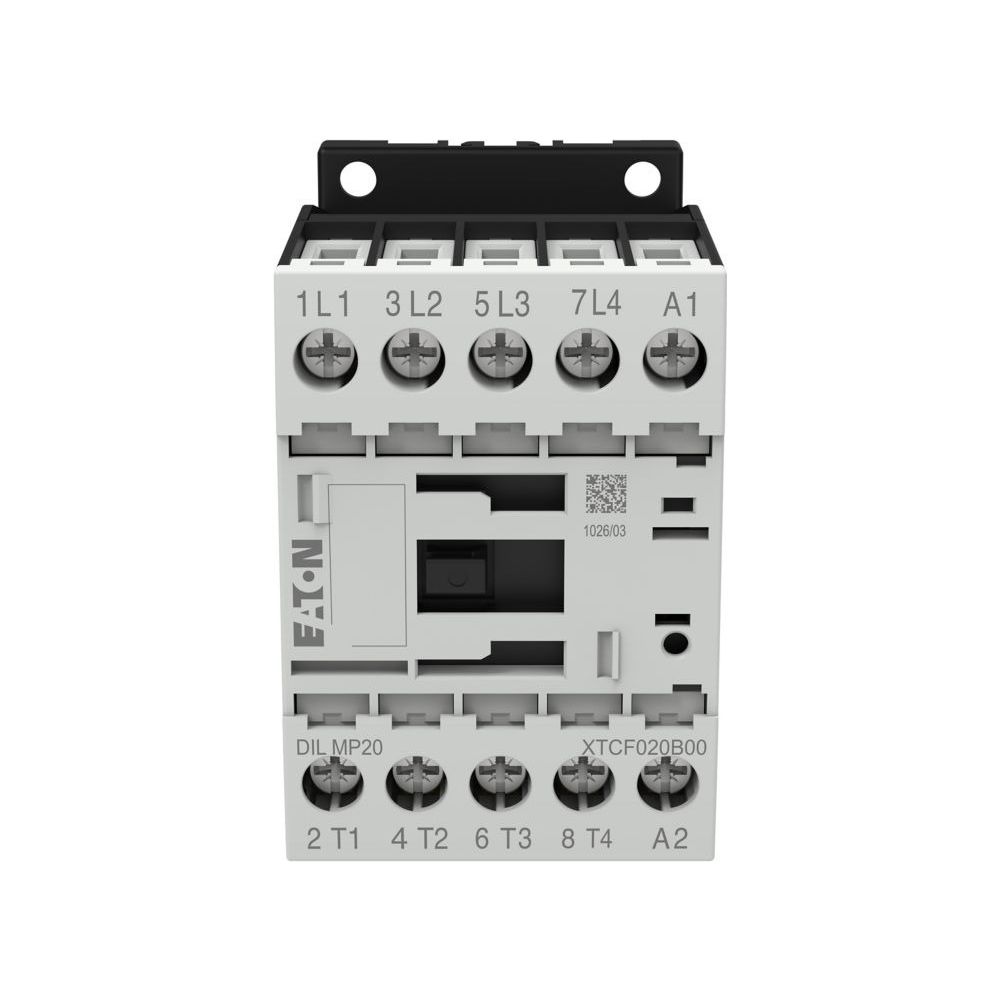

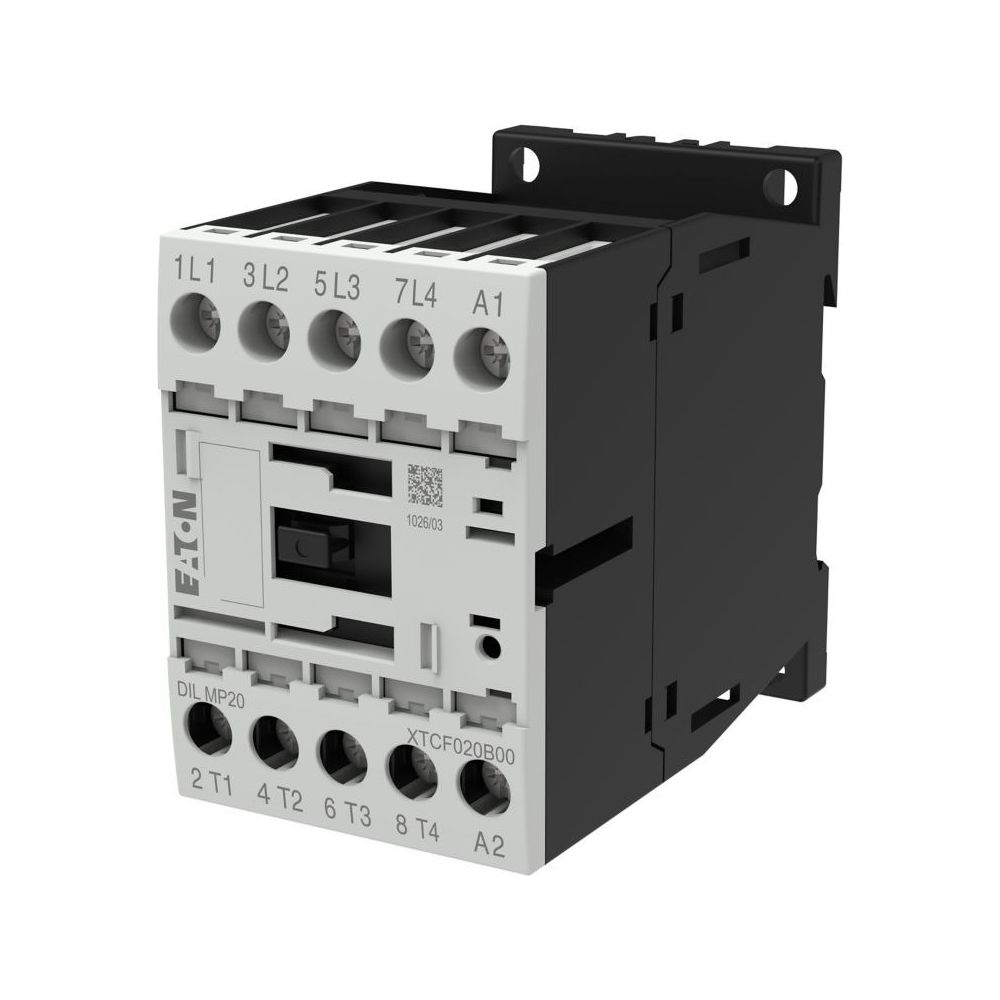

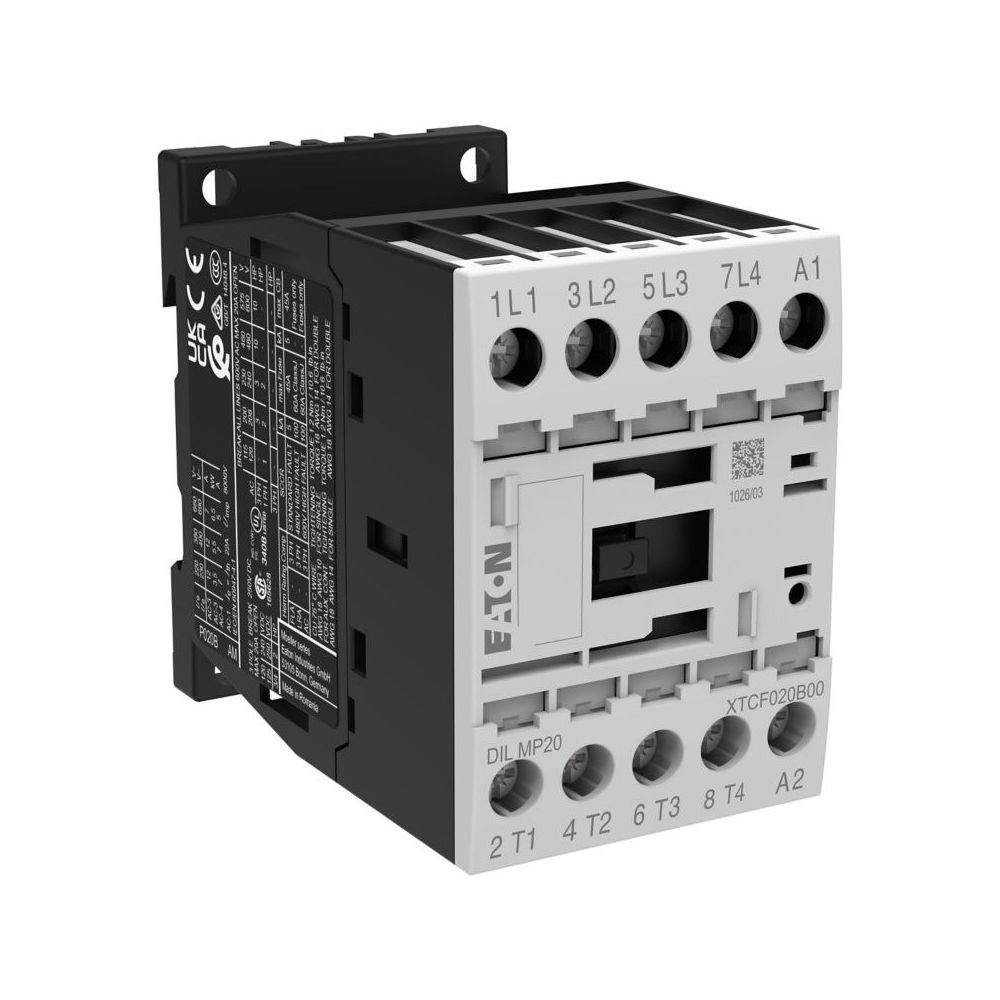

Eaton Leistungsschütz DILMP DILMP20, 4-polig, 230V 50/60Hz, Schraubklemmen
Dieser 4-polige Leistungsschütz aus der Eaton Moeller Serie dient der Steuerung von 4-poligen Stromverbrauchern. Das Gerät arbeitet mit Wechselstrombetätigung und eignet sich für den Einsatz bei nicht oder leicht induktiven Lasten sowie für Motorenanwendungen. Die kompakte Bauweise und die Anschlusstechnik mittels Schraubklemmen ermöglichen eine effiziente Integration in Schaltanlagen.
Einsatzbereiche und Leistung
Das Schütz ist für diverse Anwendungen ausgelegt, darunter Widerstandsöfen und Motoren. Bei einer Betriebsspannung von 400 V erreicht das Gerät einen Bemessungsbetriebsstrom von 22 A in der Gebrauchskategorie AC-1. Für motorische Anwendungen in der Kategorie AC-3 bietet es eine Bemessungsbetriebsleistung von 5,5 kW bei 400 V. Die Konstruktion ist für eine Einschaltdauer von 100 Prozent ausgelegt und erreicht eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen.
Sicherheit und Installation
Das Gerät entspricht der Schutzart IP20 und ist finger- sowie handrückensicher ausgeführt. Die Installation erfolgt über Schraubanschlüsse. Mit einer Breite von 45 mm, einer Höhe von 68 mm und einer Tiefe von 75 mm ist das Schütz platzsparend dimensioniert. Die sichere Trennung zwischen den Kontakten sowie zwischen Spule und Kontakten gemäß EN 61140 unterstützt die Einhaltung hoher Sicherheitsstandards.
Die Kombination aus hoher Schaltleistung und kompakter Bauform macht dieses 4-polige Schütz zur geeigneten Wahl für anspruchsvolle Schaltaufgaben. Mit einem Bemessungsbetriebsstrom von 22 A bei AC-1 und einer AC-3 Leistung von 5,5 kW bei 400 V bietet es die notwendige Flexibilität für industrielle Anwendungen. Die zuverlässige Wechselstrombetätigung sorgt für einen dauerhaften Betrieb in professionellen Schaltanlagen.
Technische Daten
- Polzahl: 4-polig
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsleistung (AC-4, 400 V): 4,5 kW
- Spannungsart Betätigung: Wechselstrom (AC)
- Bemessungssteuerspeisespannung: 230 V
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-276978 |
| Breite | 45 |
| EAN | 4015082769789 |
| EAN-13 | 4015082769789 |
| Einschaltdauer | 100 |
| Gewicht | 0,246 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,233 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Schutzart | IP20 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| WEEE-Nr. | 92318050 |
