Beschreibung

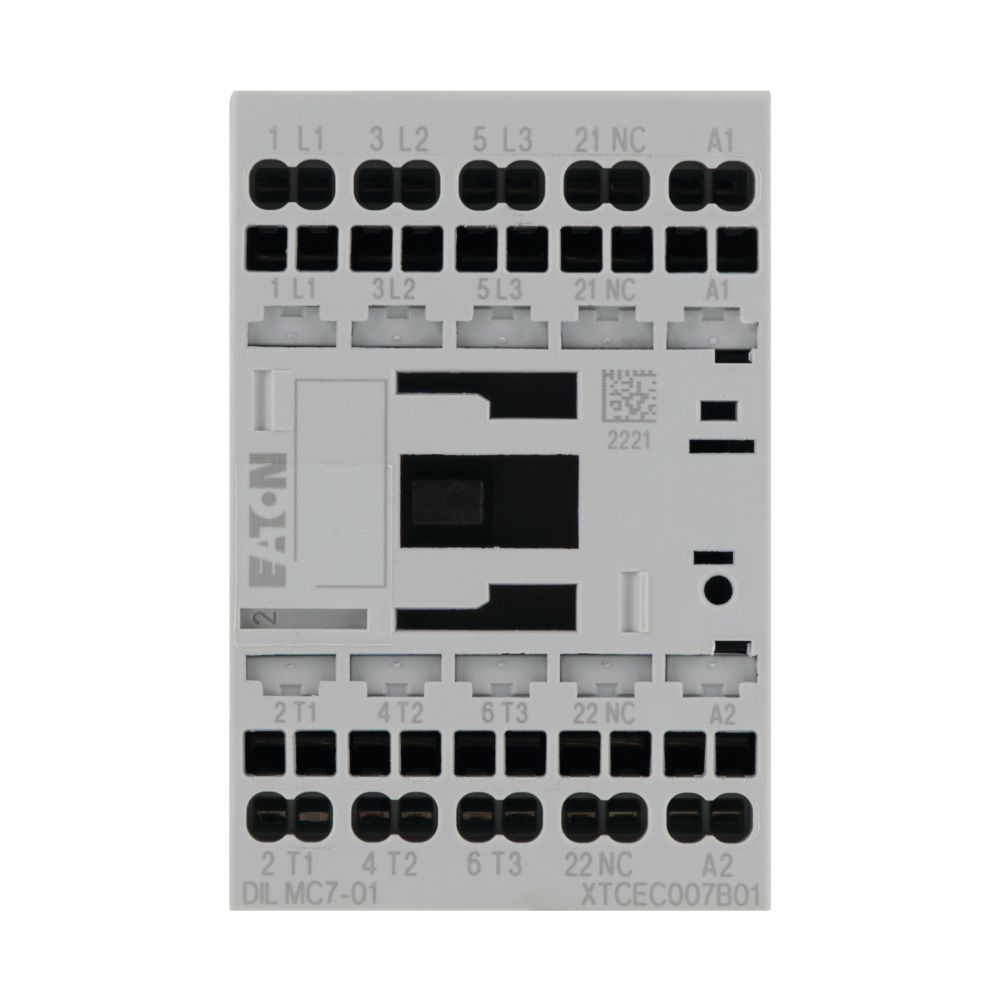

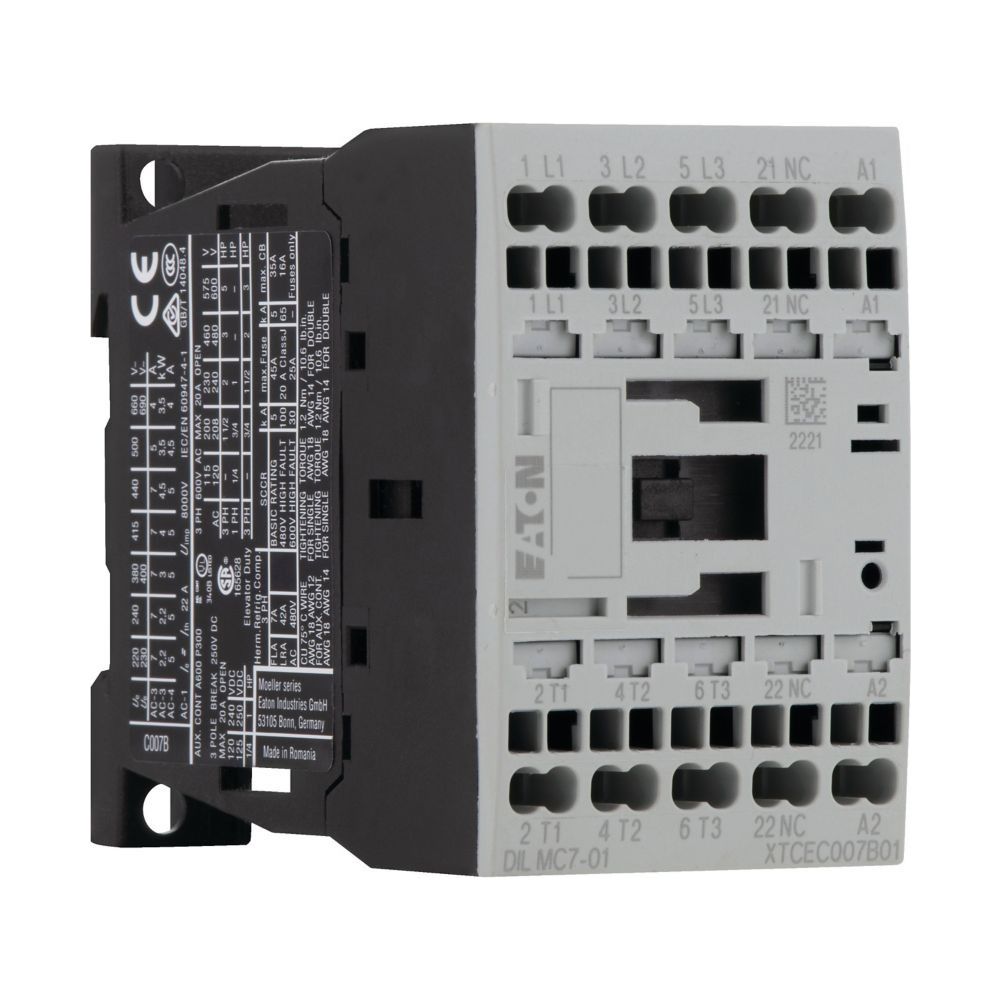

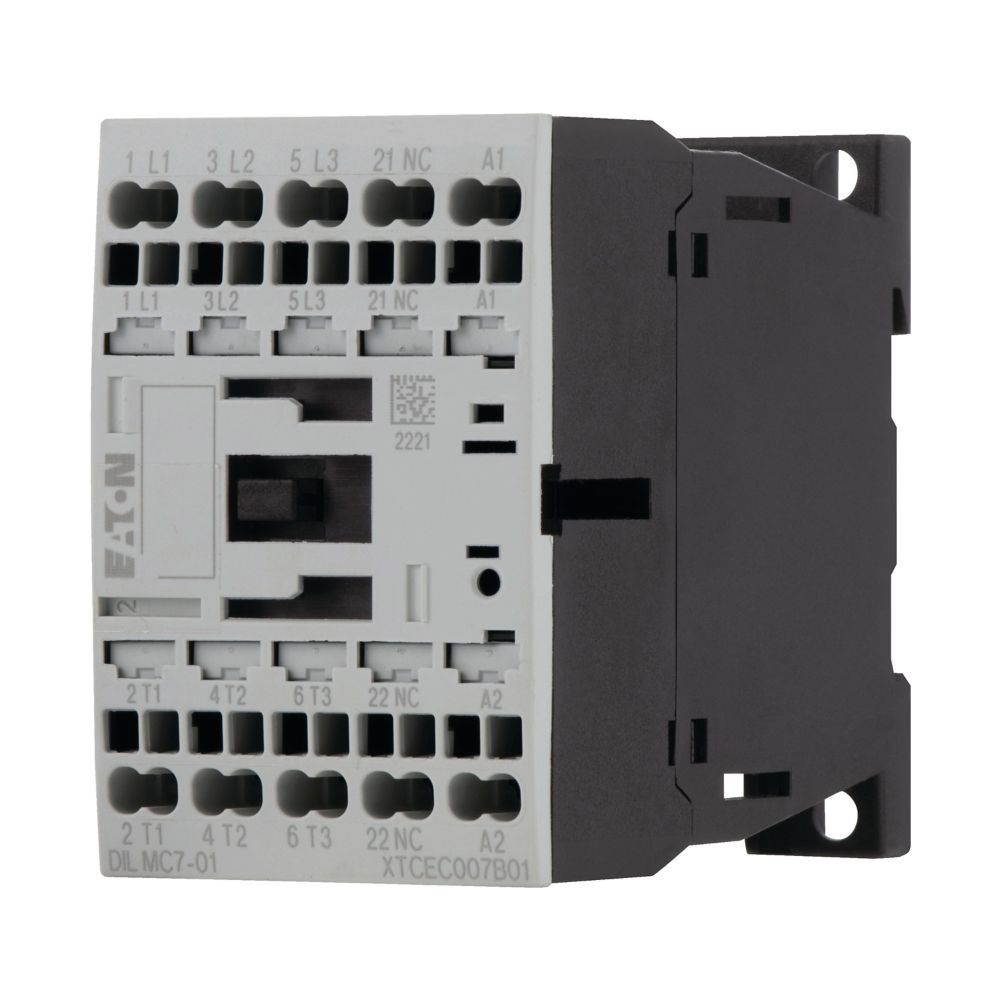

Eaton Leistungsschütz DILM DILMC7-01(24VDC), 3-polig, 3kW, 24V DC, Federzugklemmen
Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V und einer Gleichstrombetätigung von 24 V DC eignet sich das Gerät für industrielle Anwendungen. Die integrierten Federzugklemmen ermöglichen eine effiziente Installation.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt Motoren der Effizienzklasse IE3. Die Bauweise mit Schutzart IP20 und einer mechanischen Lebensdauer von 10 Millionen Schaltvorgängen unterstützt die Betriebssicherheit.
Effiziente Steuerung und Montage
Die kompakte Bauform mit einer Breite von 45 mm ermöglicht eine platzsparende Anordnung. Das Gerät verfügt über einen integrierten Öffner-Hilfskontakt und ist für eine Einschaltdauer von 100 Prozent ausgelegt. Durch die Federzuganschlusstechnik wird der Verdrahtungsaufwand reduziert, während die Spiegelkontakt-Ausstattung eine Zustandsüberwachung unterstützt.
Das Leistungsschütz bietet eine präzise Steuerung für Motoren und Widerstandslasten. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V und einem Bemessungsbetriebsstrom von 7 A (AC-3) ist es für den dauerhaften Einsatz in industriellen Umgebungen optimiert. Die Kombination aus 24 V DC Gleichstrombetätigung, Federzugklemmen und der Eignung für IE3-Motoren macht es zu einer Lösung für Schaltaufgaben in der Automatisierungstechnik.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 3 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 7 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Steuerspannung: 24 V DC
- Anschlusstechnik: Federzugklemmen
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Federzugklemmen |
| Artikelnummer | EATON-277436 |
| Breite | 45 |
| EAN | 4015082774363 |
| EAN-13 | 4015082774363 |
| Einschaltdauer | 100 |
| Gewicht | 0,299 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Lichtbogenzeit | 10 |
| Modellcode | DILMC7-01(24VDC) |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,286 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schutzart | IP20 |
| Spannungsart | Gleichstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 4,6 |
| WEEE-Nr. | 92318050 |
