Beschreibung

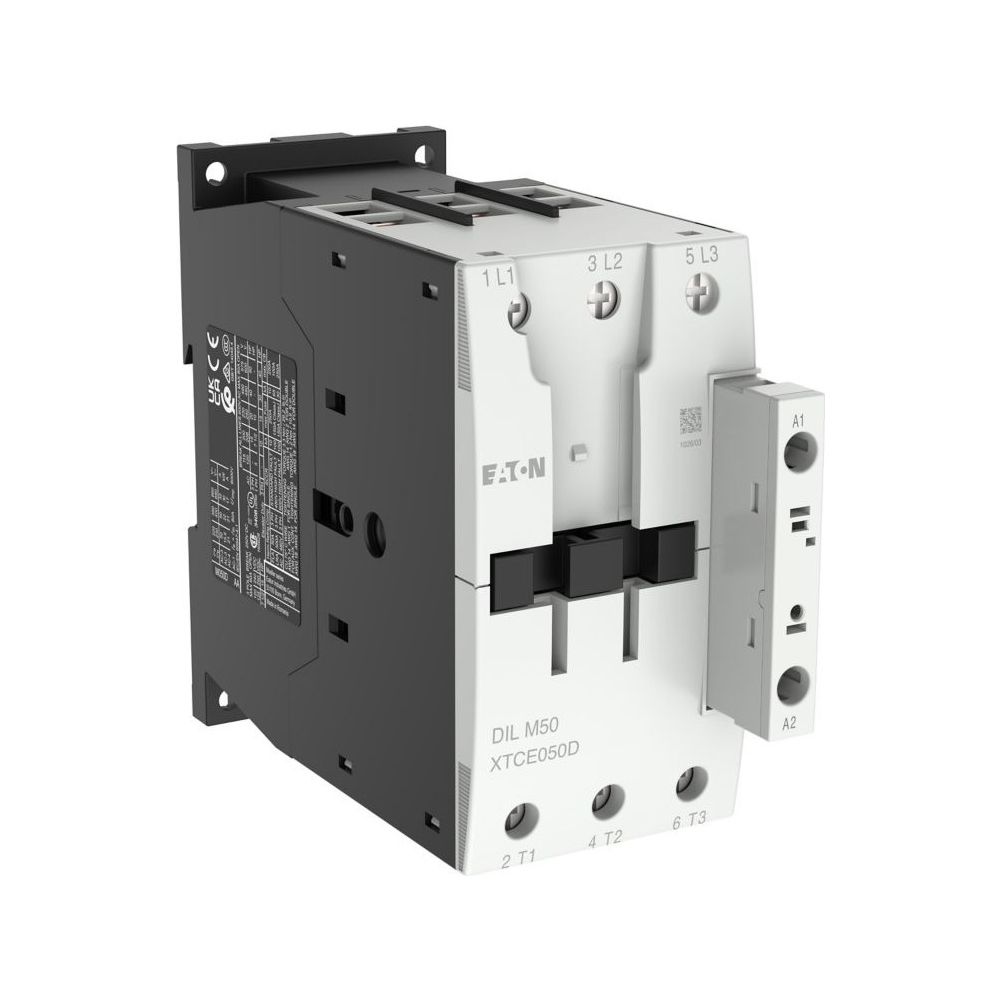

Eaton Leistungsschütz DILM50, 3-polig, 22kW, 230V, Schraubklemmen
Das 3-polige Leistungsschütz aus der DILM-Serie von Eaton Moeller ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 22 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen in der Industrie und Gebäudetechnik. Es ist für eine Wechselstrombetätigung bei 230 V ausgelegt und für den Einsatz mit Motoren der Effizienzklasse IE3 optimiert.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies ermöglicht den Einsatz bei Prozessen wie Anlassen, Ausschalten im Betrieb, Reversieren oder Tippen. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Verbindung ermöglichen.
Robuste Konstruktion
Das Gerät ist für eine mechanische Lebensdauer von bis zu 10.000.000 Schaltvorgängen ausgelegt. Dank der kompakten Bauweise in der Rahmengröße FS3 lässt es sich effizient in Schaltanlagen integrieren. Die Schutzart IP00 erfordert den Einbau in geschützte Gehäuse, wobei die Klimafestigkeit einen zuverlässigen Betrieb unter wechselnden Umgebungsbedingungen unterstützt.
Technische Daten
- Bemessungsbetriebsleistung (400 V): 22 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 50 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 80 A
- Polzahl: 3-polig
- Steuerspeisespannung: 230 V AC
- Anschlusstechnik: Schraubklemmen
- Rahmengröße: FS3
- Breite: 55 mm
- Höhe: 115 mm
- Tiefe: 132,1 mm
Durch die Kombination aus hoher Schaltleistung und Kompatibilität mit IE3-Motoren bietet dieses Leistungsschütz eine leistungsfähige Lösung für moderne Antriebssteuerungen. Die robuste Ausführung und die einfache Montage mittels Schraubanschlüssen unterstützen eine effiziente Projektierung und Installation in industriellen Schaltanlagen.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-277838 |
| Breite | 55 |
| EAN | 4015082778385 |
| EAN-13 | 4015082778385 |
| Einschaltdauer | 100 |
| Gewicht | 0,923 kg |
| Höhe | 115 |
| Höhenlage | Max. 2000 |
| Lichtbogenzeit | 10 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 132,1 |
| Produktbreite | 55 |
| Produktgewicht | 0,872 |
| Produkthöhe | 115 |
| Produktkategorie | Schütze |
| Rahmengröße | FS3 |
| Schutzart | IP00 |
| Spannungsart | Wechselstrom |
| Tiefe | 132,1 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 1,9 |
| WEEE-Nr. | 92318050 |
