Beschreibung

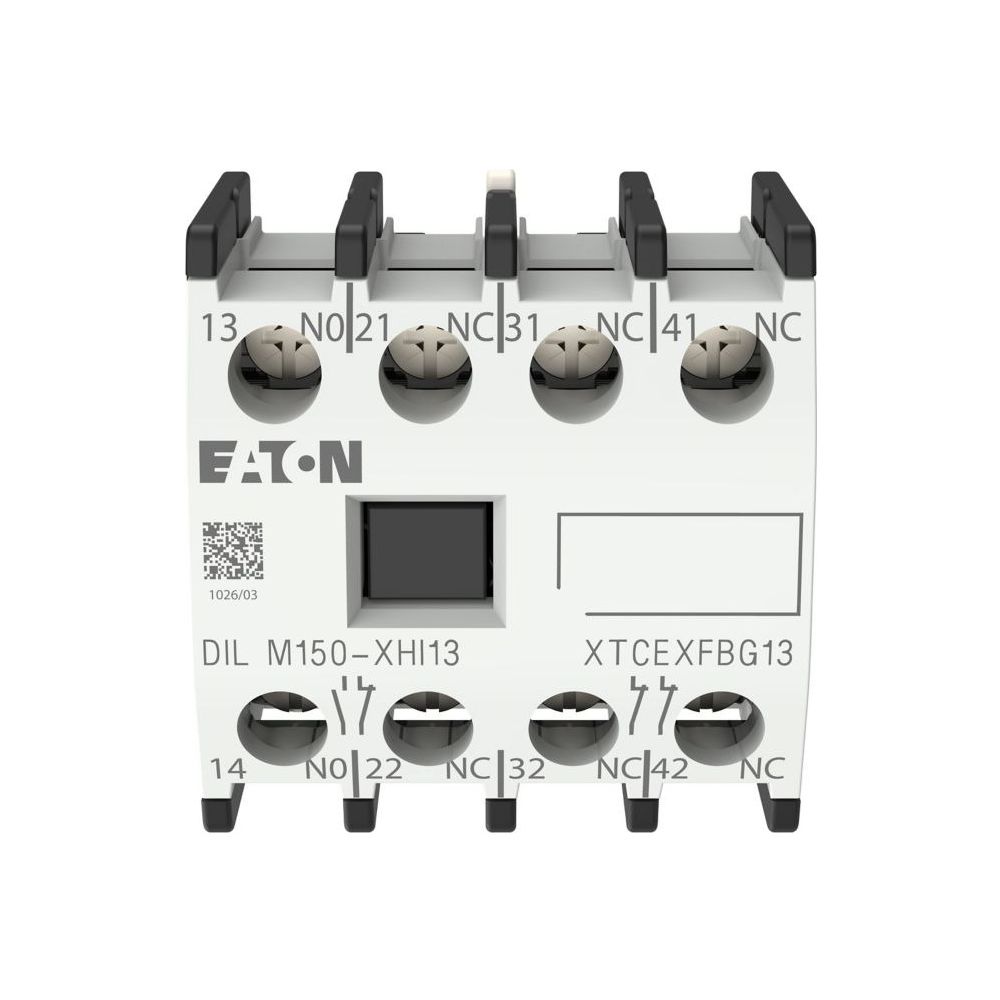

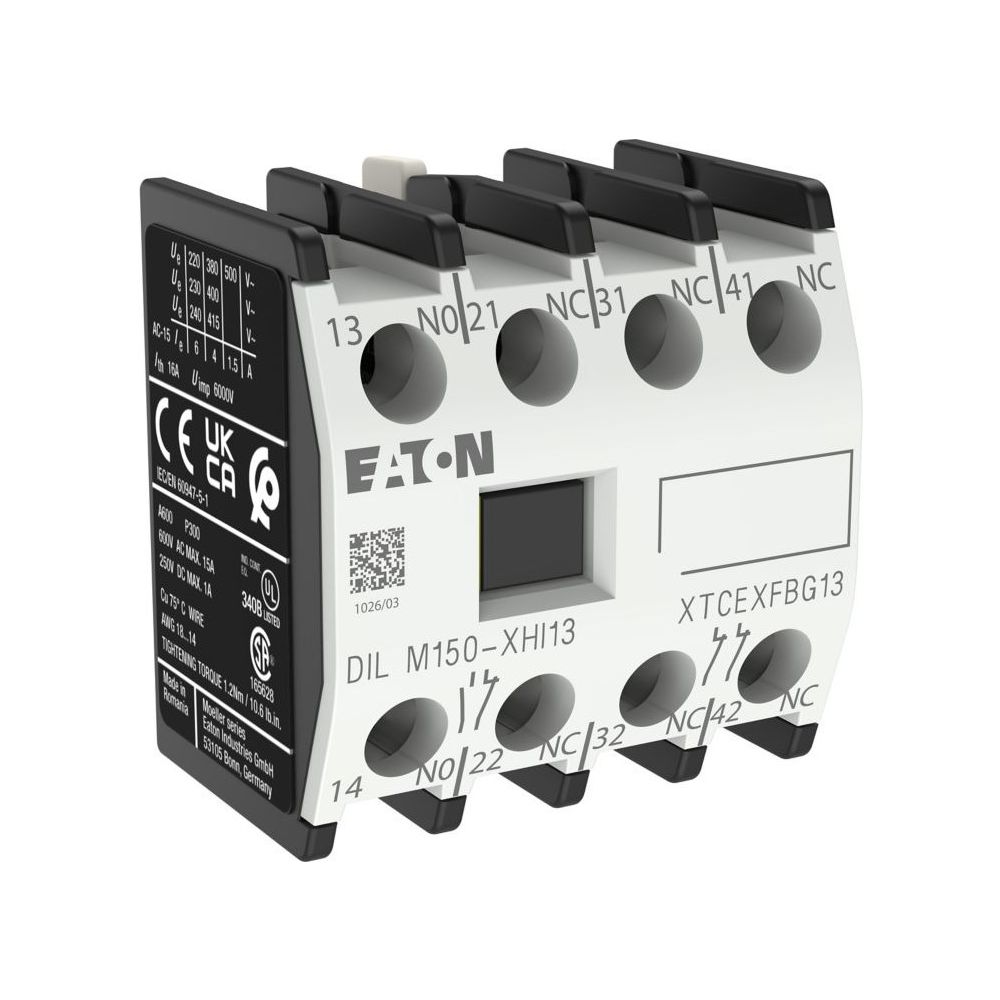

Eaton Hilfsschalterbaustein DILM DILM150-XHI13, 4-polig, 16A, 1S/3Ö, Frontbefestigung, Schraubklemmen
Der Hilfsschalterbaustein aus der Eaton Moeller DILM-Serie dient der frontalen Bestückung von Schützen und ermöglicht eine zuverlässige Signalisierung in Standardanwendungen. Das 4-polige Modul ist mit zwangsgeführten Kontakten ausgestattet und für die Montage mittels Frontbefestigung konzipiert. Die elektrische Anbindung erfolgt über Schraubklemmen.
Funktion und Sicherheit
Der Baustein verfügt über einen Schließer und drei Öffner. Dank der Schutzart IP20 ist das Gerät für den industriellen Einsatz geeignet. Die zwangsgeführte Kontaktanordnung nach IEC 60947-5-1 Anhang L unterstützt einen sicheren Betrieb. Die elektrische Lebensdauer beträgt 1.300.000 Schaltvorgänge bei 230 V und 3 A.
Montage und Kompatibilität
Die Komponente ist für die direkte Frontmontage an Schützen der Baureihen DILM40 bis DILM170 sowie DILMP und DILMF ausgelegt. Die Anschlusstechnik mit Schraubklemmen erlaubt die Verwendung von Leitern mit Querschnitten von 0,75 bis 2,5 mm². Mit einer Breite von 45 mm und einer Höhe von 46 mm lässt sich der Hilfsschalter platzsparend in Schaltanlagen integrieren.
Dieser Hilfsschalterbaustein bietet einen konventionellen thermischen Strom von 16 A und eine sichere Trennung zwischen den Kontakten sowie zur Spule. Die Kombination aus 1 Schließer und 3 Öffnern ermöglicht eine flexible Lösung für Steuerungsaufgaben in der Automatisierungstechnik.
Technische Daten
- Polzahl: 4-polig
- Kontakte: 1 Schließer, 3 Öffner
- Konventioneller thermischer Strom (Ith): 16 A
- Bemessungsbetriebsstrom (AC-15, 230 V): 6 A
- Montageart: Frontbefestigung
- Anschlusstechnik: Schraubklemmen
- Schutzart: IP20
- Produktbreite: 45 mm
- Produkthöhe: 46 mm
- Produktlänge/Tiefe: 39 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-277951 |
| Ausführung | aufsteckbar |
| EAN | 4015082779511 |
| EAN-13 | 4015082779511 |
| Fassung | ohne |
| Gewicht | 0,06 kg |
| Modellcode | DILM150-XHI13 |
| Montageart | Frontbefestigung |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 39 |
| Produktbreite | 45 |
| Produktgewicht | 0,055 |
| Produkthöhe | 46 |
| Schutzart | IP20 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
