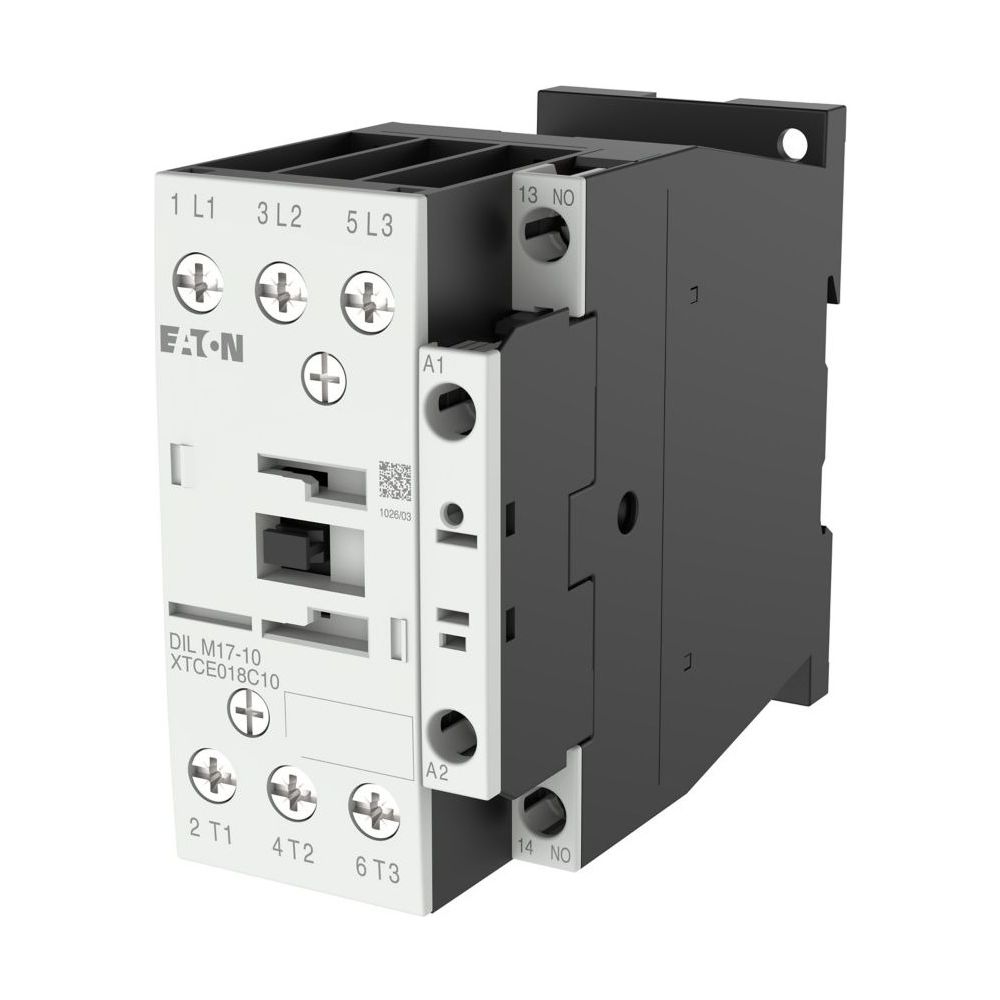

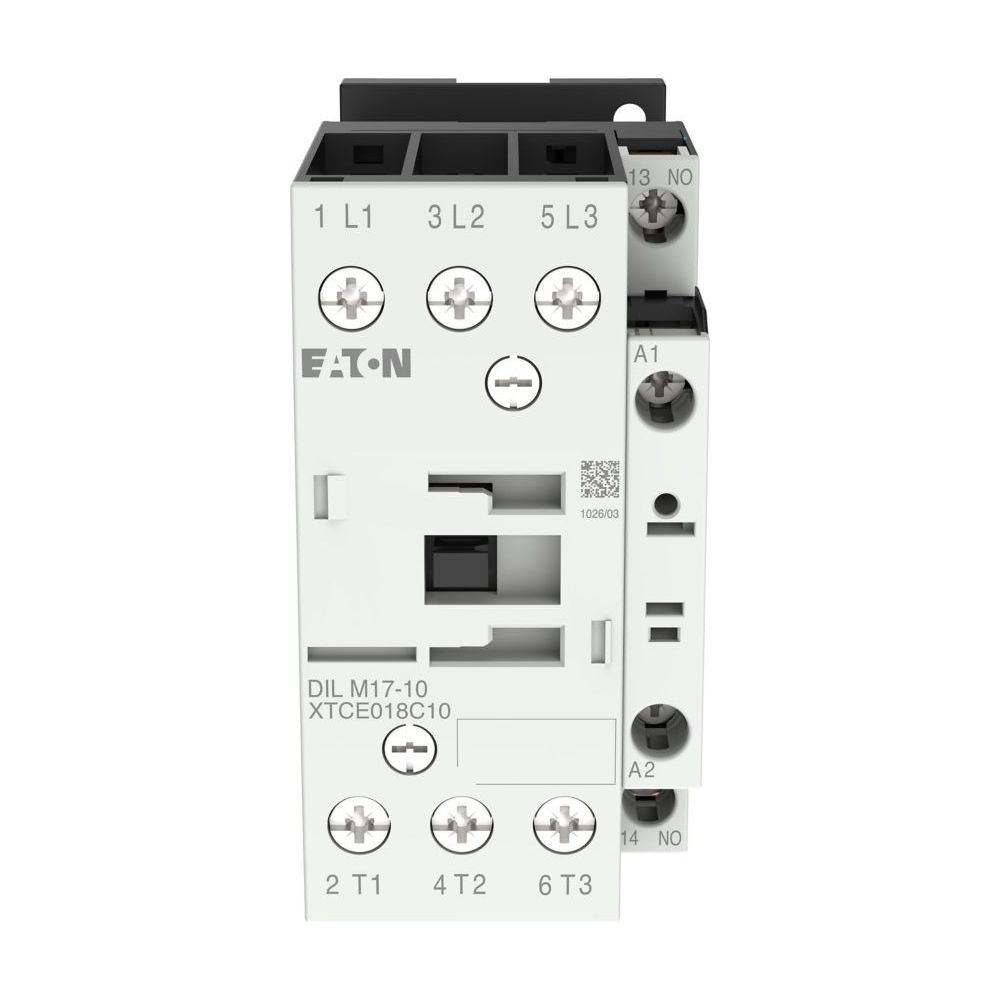

Eaton Leistungsschütz DILM17-10, 7,5kW, 3-polig, 24V 50/60Hz, Schraubklemmen, 85x45x97mm

Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für den zuverlässigen Betrieb von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V eignet sich das Gerät für anspruchsvolle Schaltaufgaben und ist zudem für Motoren der Effizienzklasse IE3 ausgelegt.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Dies ermöglicht den Einsatz bei Prozessen wie Anlassen, Ausschalten im Betrieb, Reversieren oder Tippen. Die Betätigung erfolgt über Wechselstrom mit einer Steuerspeisespannung von 24 V bei 50/60 Hz.

Robuste Anschlusstechnik

Die Installation erfolgt über Schraubklemmen, die eine sichere Verbindung der Leiter ermöglichen. Das Gerät ist für den Einsatz in Umgebungen mit einem Verschmutzungsgrad von 3 ausgelegt und bietet eine mechanische Lebensdauer von bis zu 10 Millionen Schaltvorgängen. Dank der kompakten Bauweise mit einer Breite von 45 mm lässt sich das Schütz effizient in Schaltanlagen integrieren.

Das Leistungsschütz überzeugt durch Zuverlässigkeit und Flexibilität bei der Motorsteuerung. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und der Eignung für IE3-Motoren stellt es eine leistungsfähige Komponente für moderne Antriebslösungen dar. Die robuste Ausführung und die bewährte Wechselstrombetätigung unterstützen einen dauerhaften Betrieb in verschiedensten industriellen Umgebungen.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 40 A
• Steuerspeisespannung: 24 V AC (50/60 Hz)
• Hilfskontakte: 1 Schließer
• Anschlusstechnik: Schraubklemmen
• Breite: 45 mm
• Höhe: 85 mm
• Tiefe: 97 mm
