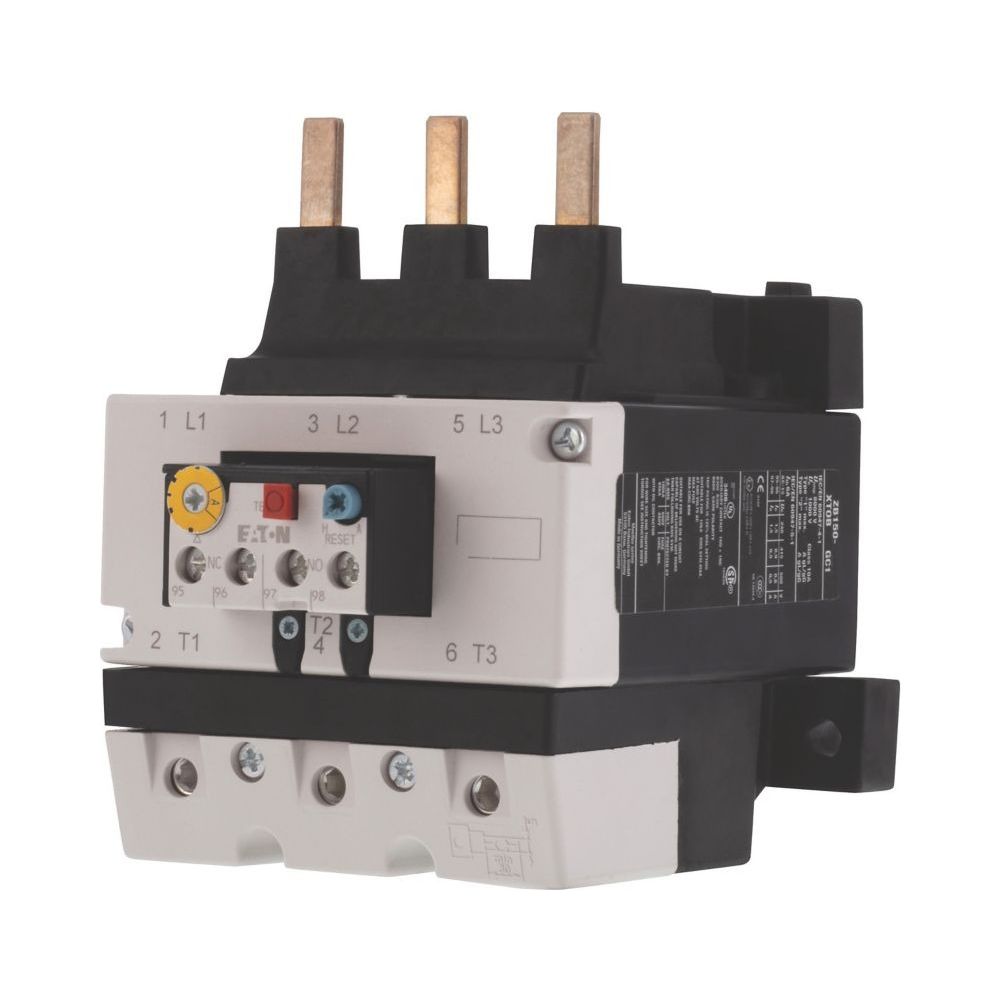

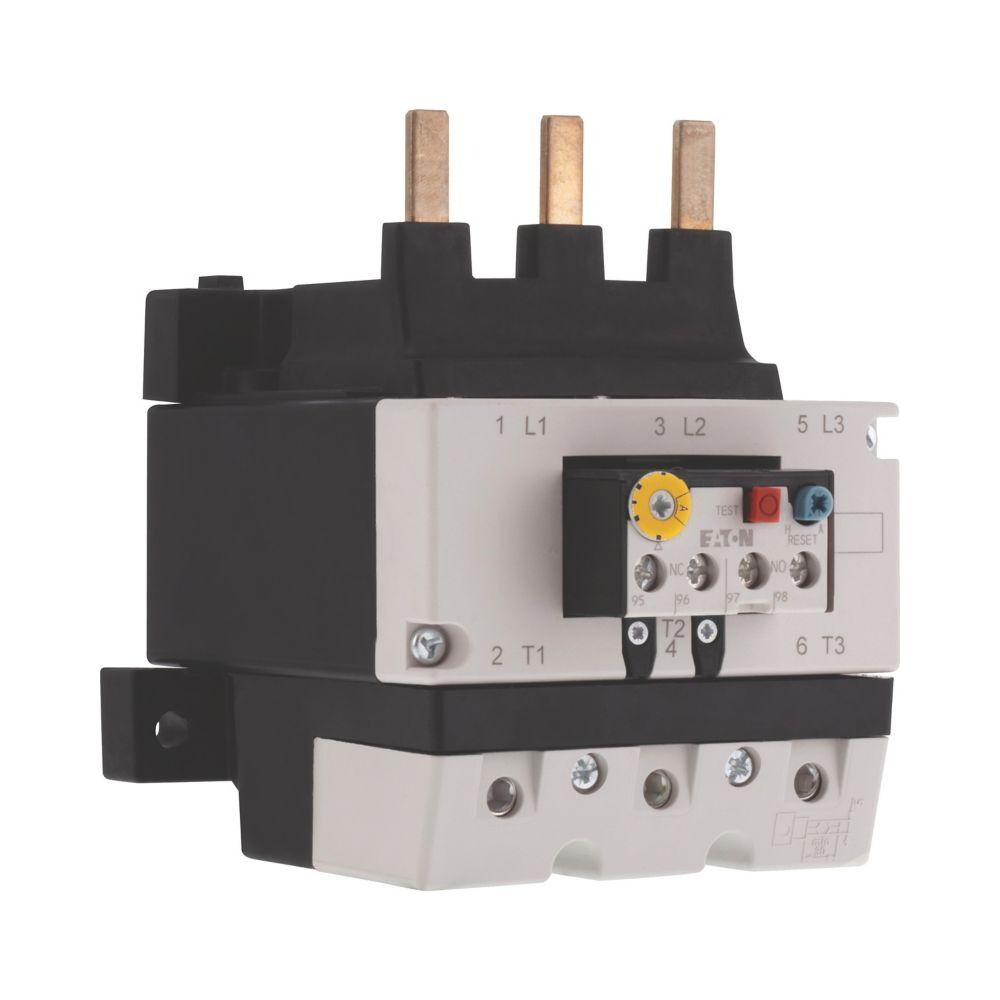

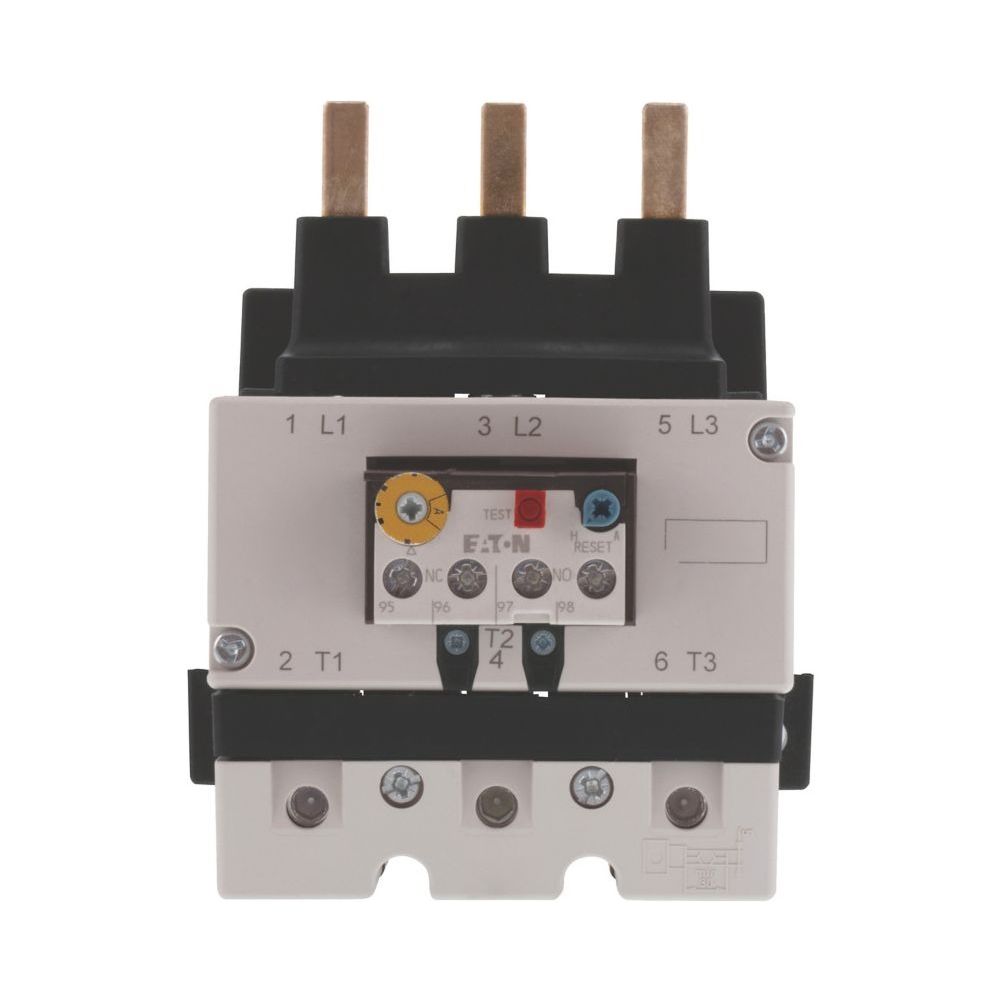

Eaton Motorschutzrelais ZB150 ZB150-100, 70-100A, Schraubanschluss, IP00

Das thermische Motorschutzrelais aus der ZB-Serie von Eaton Moeller dient dem zuverlässigen Schutz von Motoren. Mit einem einstellbaren Strombereich von 70 bis 100 A und der Auslöseklasse CLASS 10 A ermöglicht das Gerät eine präzise Überwachung. Die Ausführung ist für die Direktmontage an Schütze optimiert und verfügt über eine integrierte Phasenausfallempfindlichkeit.

Funktionsweise und Ausstattung

Das Relais ist mit einer Test- und Aus-Taste sowie einer Reset-Taste ausgestattet, die zwischen manuellem und automatischem Betrieb umschaltbar ist. Die Freiauslösung sorgt für eine sichere Abschaltung im Fehlerfall. Zur Signalisierung und Steuerung stehen jeweils ein Schließer und ein Öffner als Hilfskontakte zur Verfügung. Die Bauweise entspricht den Normen IEC/EN 60947 und VDE 0660.

Montage und Anschluss

Die Installation erfolgt durch Direktanbau an kompatible Schütze der DILM-Serie. Der Hauptstromkreis wird über Schraubanschlüsse realisiert. Die Schutzart IP00 erfordert den Einbau in ein entsprechendes Gehäuse oder eine Schaltanlage. Das Gerät ist für eine Umgebungstemperaturkompensation ausgelegt, um auch bei schwankenden thermischen Bedingungen eine konstante Auslösecharakteristik zu ermöglichen.

Das Motorschutzrelais bietet durch den einstellbaren Bereich von 70 bis 100 A eine hohe Flexibilität bei der Absicherung von Antrieben. Dank der Phasenausfallempfindlichkeit und der bewährten thermischen Auslösetechnik schützt es Motoren effektiv vor Überlastung. Die einfache Integration durch Direktmontage und die vielseitigen Reset-Optionen machen es zu einer effizienten Lösung für den Schaltanlagenbau.

Technische Daten

• Einstellbarer Strombereich: 70 - 100 A
• Auslöseklasse: CLASS 10 A
• Hilfskontakte: 1 Schließer, 1 Öffner
• Montageart: Direktanbau
• Schutzart: IP00
• Max. Bemessungsbetriebsspannung: 1000 V
• Baugröße: ZB150
• Produktgewicht: 1,219 kg
