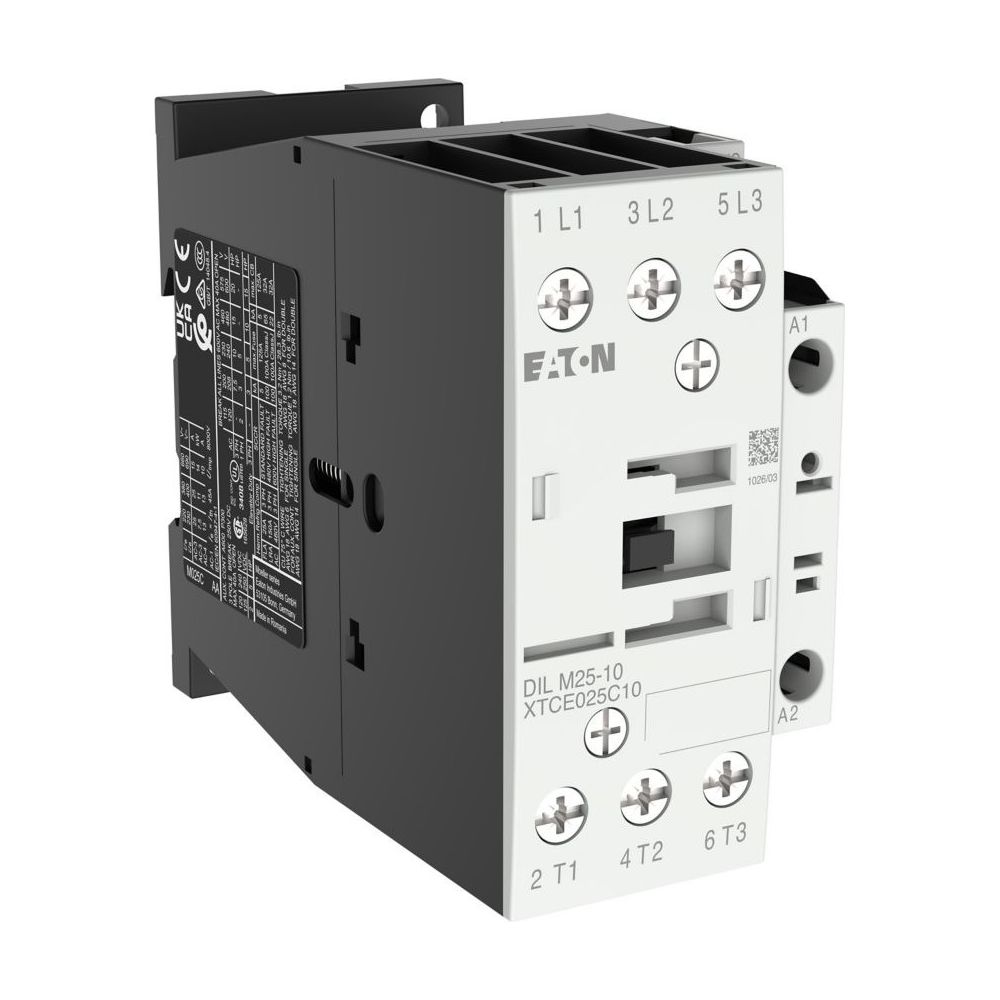

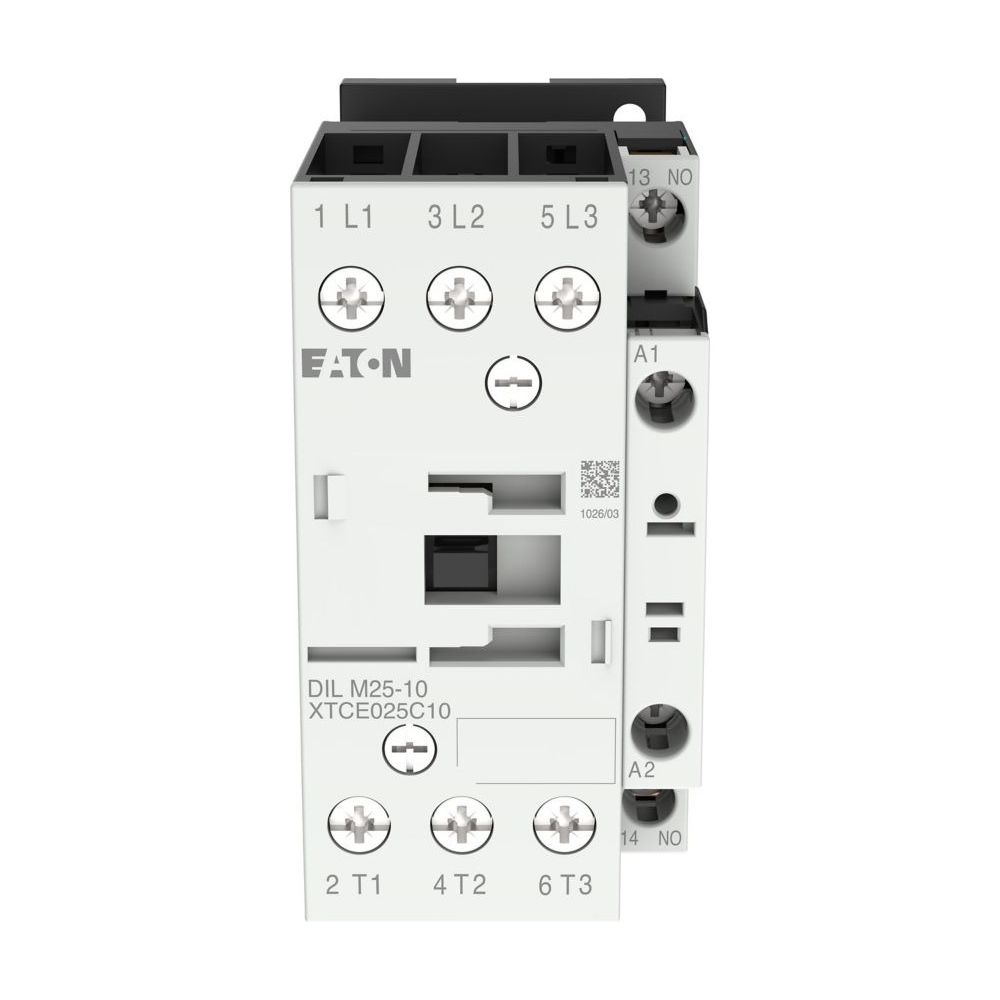

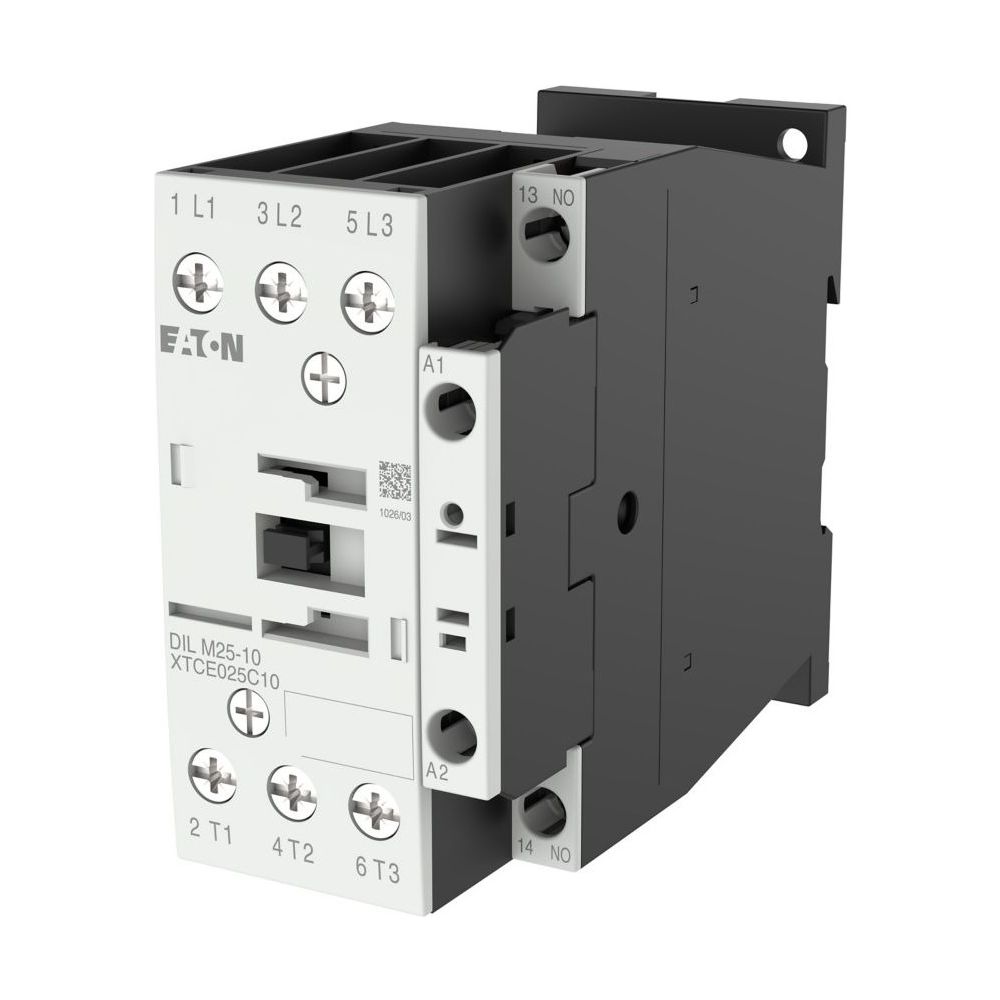

Eaton Leistungsschütz DILM DILM25-10, 11kW, 3-polig, 110V 50Hz/120V 60Hz, 85x45x97mm, Schraubklemmen

Das 3-polige Leistungsschütz aus der DILM-Serie von Eaton Moeller ist für den Betrieb von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V eignet sich das Gerät für anspruchsvolle Anwendungen in der Industrie und Gebäudetechnik. Es zeichnet sich durch eine robuste Wechselstrombetätigung sowie eine hohe Kompatibilität mit Motoren der Effizienzklasse IE3 aus.

Vielseitige Einsatzmöglichkeiten

Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für den Betrieb von Käfigläufermotoren. Dies umfasst Funktionen wie das Anlassen, Ausschalten während des Betriebs, Reversieren und Tippen. Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Verbindung ermöglichen. Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt und bietet eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 45 A
• Polzahl: 3-polig
• Hilfskontakte: 1 Schließer
• Spannungsart Betätigung: Wechselstrom (110 V 50 Hz / 120 V 60 Hz)
• Anschlusstechnik: Schraubklemmen
• Breite: 45 mm
• Höhe: 85 mm
• Tiefe: 97 mm

Durch die kompakte Bauweise mit einer Breite von 45 mm lässt sich das Leistungsschütz effizient in Schaltanlagen integrieren. Die hohe Schaltleistung und die Eignung für IE3-Motoren machen es zu einer zuverlässigen Komponente für moderne Antriebslösungen. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einer robusten Auslegung für den Dauerbetrieb unterstützt das Gerät eine präzise Steuerung elektrischer Lasten.
