Beschreibung

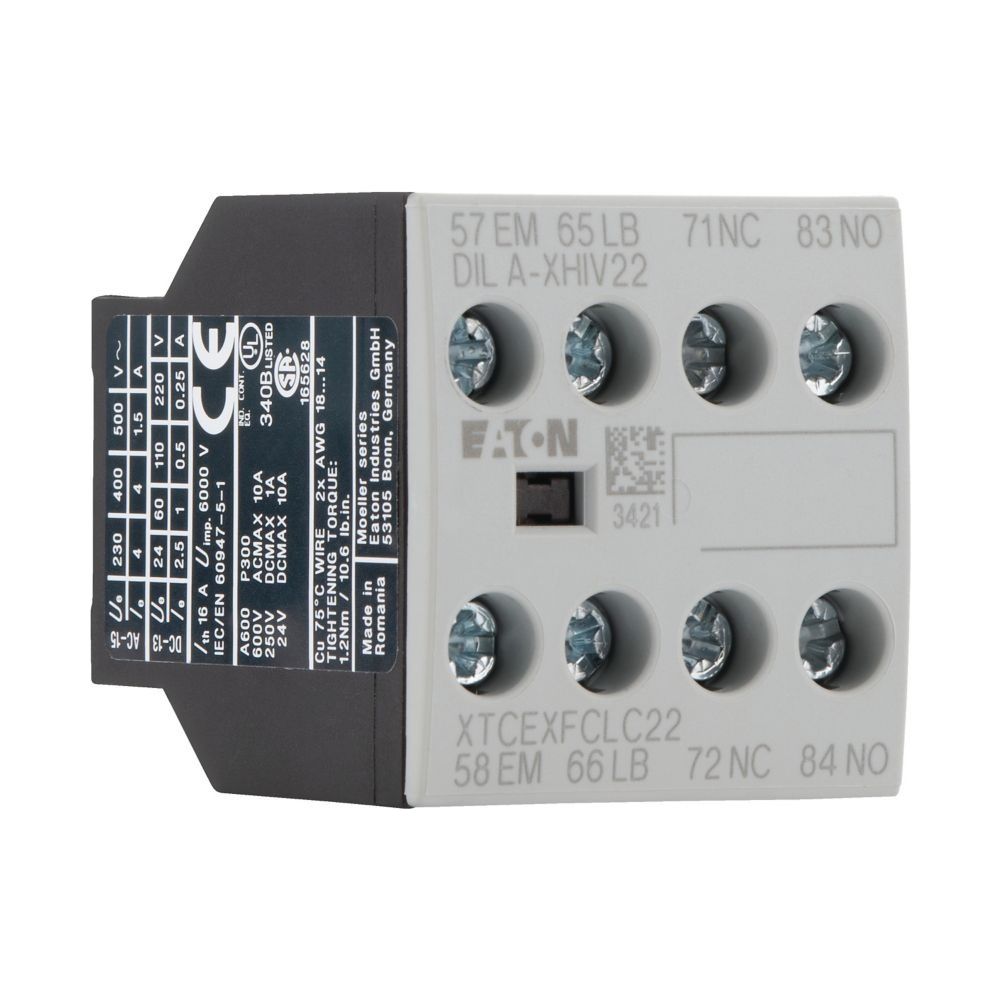

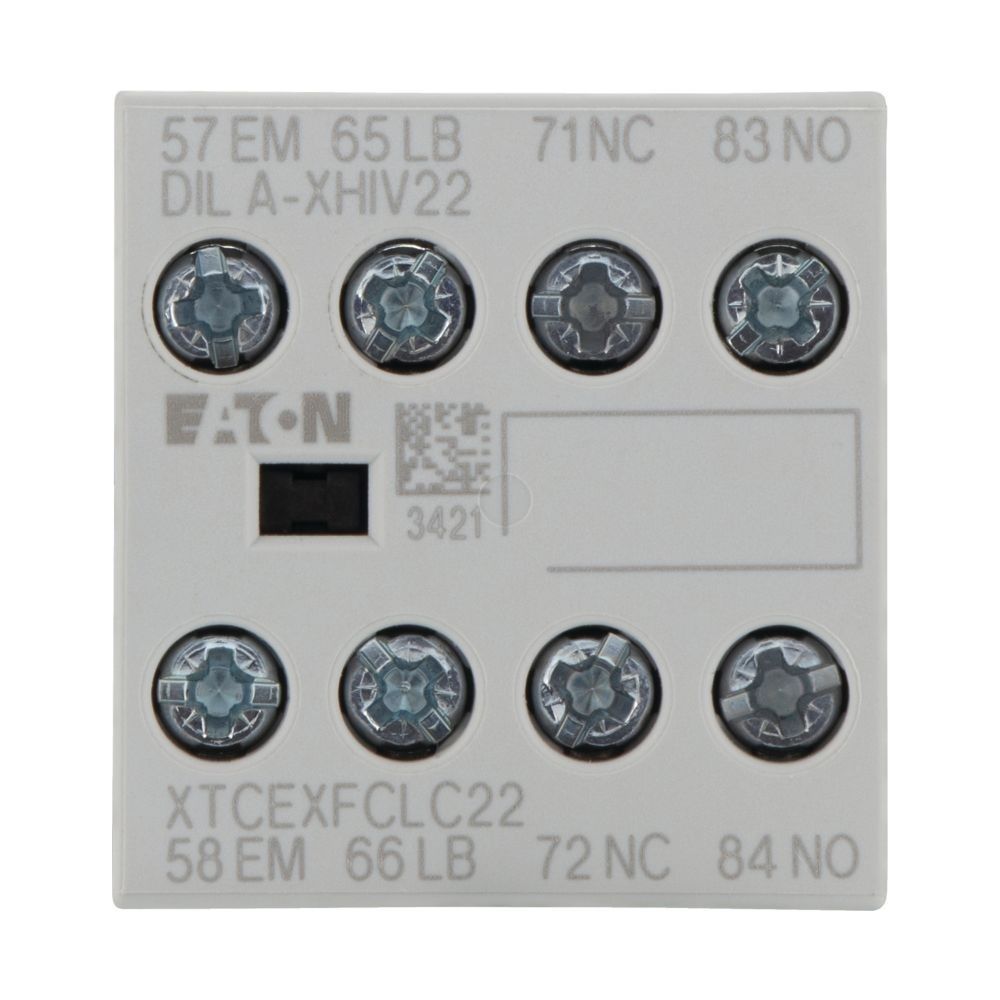

Eaton Hilfsschalterbaustein DILA DILA-XHIV22, 4-polig, 16A, Schraubklemmen
Der Hilfsschalterbaustein aus der Eaton Moeller Serie DILA ist ein 4-poliges Modul zur Erweiterung von Standardanwendungen. Er ist für die Frontbefestigung an Schützen der Baureihen DILA sowie DILM7 bis DILM38 konzipiert. Die Montage erfolgt durch Aufstecken, wobei der elektrische Anschluss über Schraubklemmen realisiert wird.
Funktion und Anwendung
Das Bauteil bietet eine Kontaktbestückung mit einem Schließer, einem Frühschließer, einem Öffner sowie einem Spätöffner. Mit einer Schutzart von IP20 ist das Gerät gegen Berührung geschützt und für den Einsatz in industriellen Steuerungsanwendungen ausgelegt. Die mechanische Lebensdauer von 10 Millionen Schaltspielen unterstützt eine hohe Betriebssicherheit.
Technische Daten
- Polzahl: 4-polig
- Konventioneller thermischer Strom (Ith): 16 A
- Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
- Kontaktbestückung: 1 S, 1 SF, 1 Ö, 1 ÖS
- Anschlusstechnik: Schraubklemmen
- Montageart: Frontbefestigung
- Schutzart: IP20
- Mechanische Lebensdauer: 10.000.000 Schaltvorgänge
- Produktabmessungen (B x H x T): 36 mm x 38 mm x 45 mm
- Gewicht: 0,048 kg
Dieser Hilfsschalterbaustein überzeugt durch seine kompakte Bauweise und die einfache Integration in bestehende Schütz-Systeme. Durch die Kombination aus 16 A thermischem Strom und einer präzisen Kontaktkonfiguration mit Früh- und Spätkontakten eignet sich das Modul für komplexe Steuerungsaufgaben, bei denen eine hohe Schaltzuverlässigkeit gefordert ist.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-276429 |
| Ausführung | aufsteckbar |
| EAN | 4015082764296 |
| EAN-13 | 4015082764296 |
| Fassung | ohne |
| Gewicht | 0,052 kg |
| Modellcode | DILA-XHIV22 |
| Montageart | Frontbefestigung |
| Polzahl | 4-polig |
| Produkt Länge/Tiefe | 45 |
| Produktbreite | 36 |
| Produktgewicht | 0,048 |
| Produkthöhe | 38 |
| Schutzart | IP20 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
