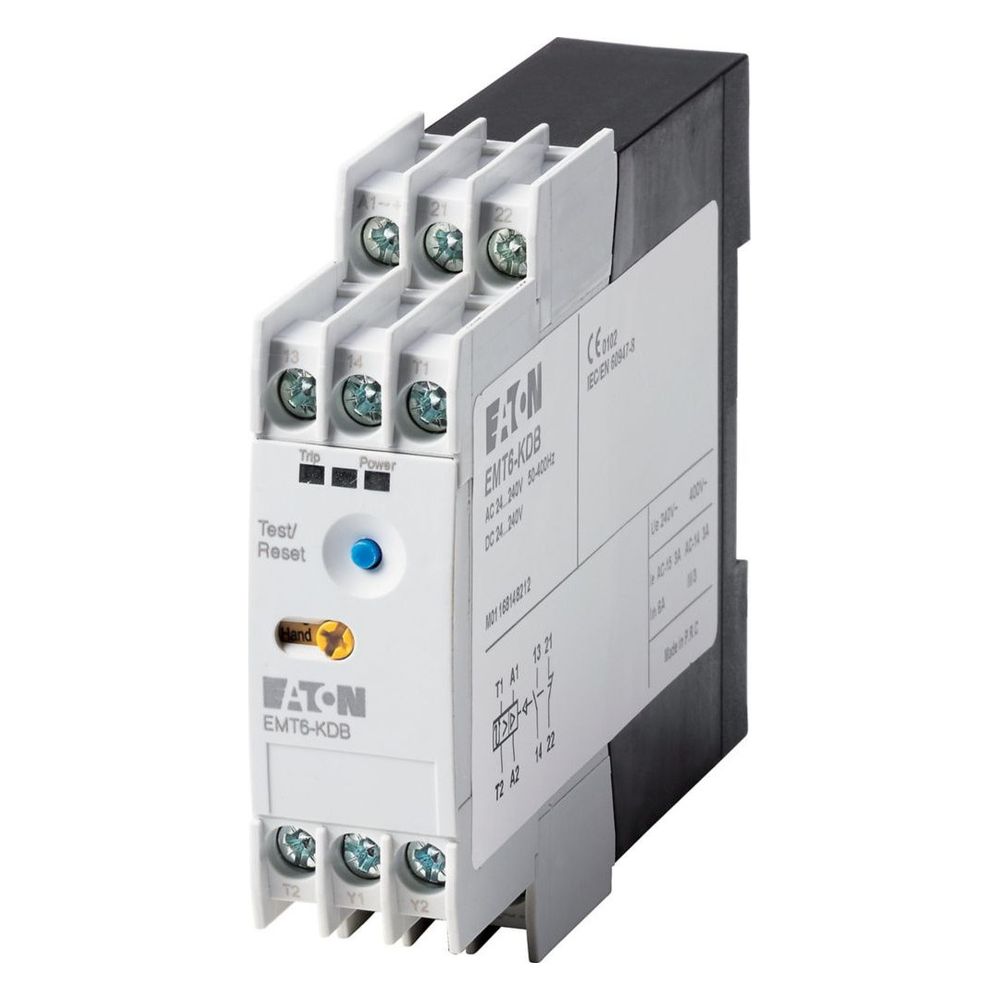

Eaton Thermistor-Maschinenschutzrelais EMT6 EMT6-KDB, 24-240VAC/DC, 1S+1Ö, 83x23x103mm
Das Thermistor-Maschinenschutzrelais aus der Eaton Moeller Serie EMT6 dient der zuverlässigen Überwachung von Maschinen und Motoren. Es zeichnet sich durch einen flexiblen Spannungsbereich von 24-240 V AC/DC sowie eine integrierte Wiedereinschaltsperre aus, die bei Bedarf deaktiviert werden kann. Das Gerät ermöglicht eine präzise Temperaturüberwachung und bietet neben einer Testtaste auch eine LED-Anzeige für Netz- und Fehlerzustände.
Funktionsweise und Montage
Das Schutzrelais ist für die Überwachung von Thermistoren ausgelegt und erkennt Kurzschlüsse in der Fühlerleitung. Die Rückstellung kann wahlweise manuell oder per Fernzugriff erfolgen. Dank der kompakten Bauweise mit einer Breite von 23 mm lässt sich das Modul platzsparend in Schaltschränken montieren. Der elektrische Anschluss erfolgt über Schraubklemmen. Die Montage ist in beliebiger Einbaulage möglich, was die Flexibilität bei der Installation erhöht.
Sicherheit und Überwachung
Das Gerät verfügt über einen Schließer- und einen Öffnerkontakt zur Signalisierung. Die integrierte Testfunktion erlaubt eine einfache Überprüfung der Schaltkreise während der Inbetriebnahme oder Wartung. Durch die robuste Ausführung und die Schutzart IP20 ist das Relais für den Betrieb in anspruchsvollen Umgebungen geeignet.
Das Thermistor-Schutzrelais bietet mit seinem weiten Spannungsbereich von 24-240 V AC/DC und der einstellbaren Wiedereinschaltsperre eine flexible Lösung für den Maschinenschutz. Mit einem Widerstandsmessbereich von 750 bis 12000 Ohm und einer Auslösung bei 3600 Ohm sorgt es für eine effektive Überwachung. Die kompakte Bauform und die einfache Handhabung durch LED-Statusanzeigen machen es zu einer effizienten Komponente für die Anlagensicherheit.
Technische Daten
- Spannungsbereich: 24-240 V AC/DC
- Breite: 23 mm
- Höhe: 83 mm
- Tiefe: 103 mm
- Auslösewiderstand: 3600 Ohm
- Reset-Widerstand: 1600 Ohm
- Widerstandsmessbereich: 750 - 12000 Ohm
- Schutzart: IP20
- Kontakte: 1 Schließer, 1 Öffner
- Bemessungsschaltstrom: 6 A
Technische Daten
| Hersteller | Eaton |
| Anzugsspannung | 0,85 - 1,1 V x Uₑ |
| Artikelnummer | EATON-269471 |
| Auslösewiderstand | 3600 |
| Betriebsspannung DC | 24 - 240 |
| Breite | 23 |
| EAN | 4015082694715 |
| EAN-13 | 4015082694715 |
| Einbaulage | beliebig |
| Funkstörklasse | Klasse B (EN 55011) |
| Gewicht | 0,15 kg |
| Höhe | 83 |
| Luftentladung | 8 |
| Modellcode | EMT6-KDB |
| Nennspannung - max | 600 |
| Produkt Länge/Tiefe | 103 |
| Produktbreite | 23 |
| Produktgewicht | 0,132 |
| Produkthöhe | 83 |
| Reset-Widerstand | 1600 |
| Schutzart | IP20 |
| Spannungsart | AC / DC |
| Tiefe | 103 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
