Beschreibung

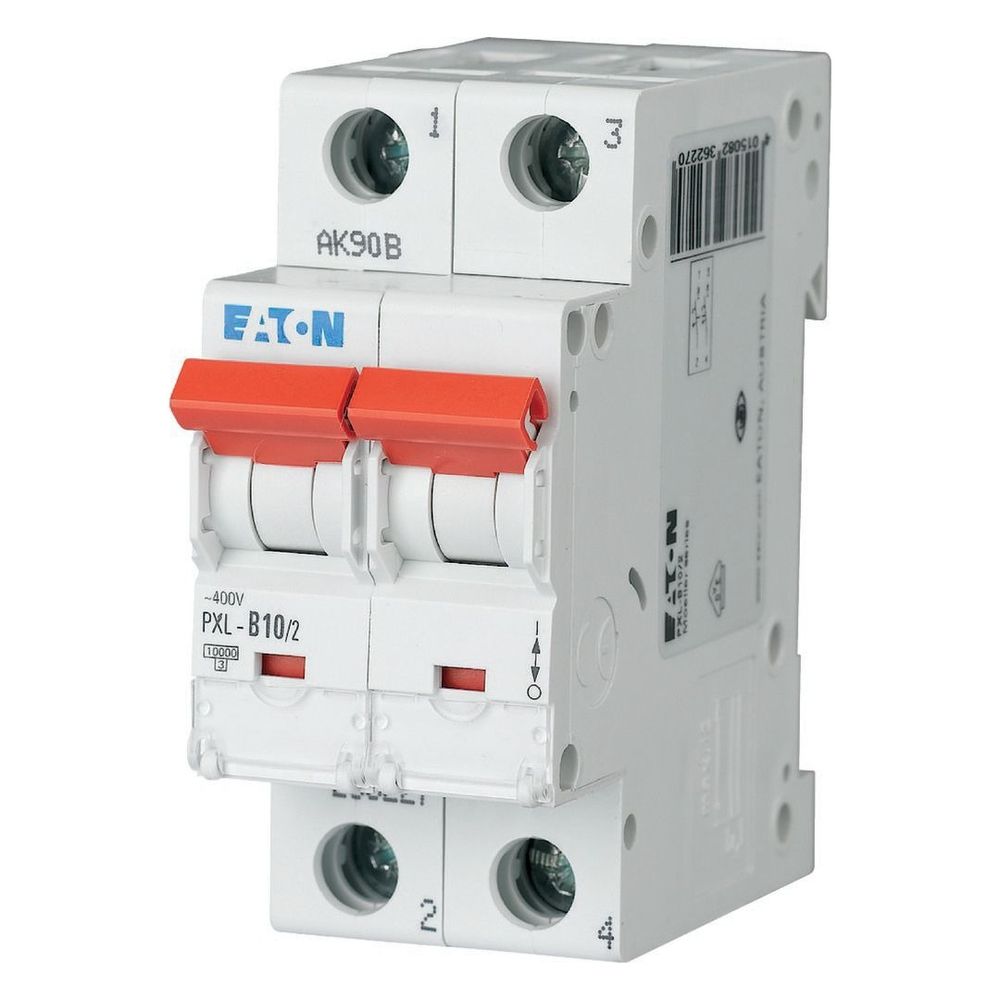

Eaton Leitungsschutzschalter PXL PXL-B10/2, 10A, 2-polig, Charakteristik B, 400V
Der zweipolige Leitungsschutzschalter aus der xPole-Serie von Eaton Moeller dient der Absicherung von Stromkreisen in Wohn- und Zweckbauten. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 10 A bietet das Gerät ein Bemessungsschaltvermögen von 10 kA gemäß IEC/EN 60898-1. Das modulare Installationsgerät ist für den Betrieb in Wechselstromnetzen ausgelegt.
Einsatz und Montage
Der Leitungsschutzschalter ist für den Einsatz in kommerziellen Anwendungen sowie im Wohnungsbau konzipiert. Er ermöglicht den Anschluss von Leitern mit einem Querschnitt von 1 bis 25 Quadratmillimetern, sowohl in eindrähtiger als auch in mehrdrähtiger Ausführung. Die Montage erfolgt auf einer Tragschiene, wobei das Gerät eine Breite von zwei Teilungseinheiten einnimmt. Durch die Möglichkeit, Zusatzeinrichtungen zu integrieren, lässt sich das System an spezifische Anforderungen der Elektroinstallation anpassen.
Sicherheit und Betrieb
Das Gerät erfüllt die Anforderungen der Schutzart IP20 und ist für einen Umgebungstemperaturbereich von -25 bis 55 °C ausgelegt. Bei Temperaturen über 55 °C reduziert sich die Strombelastbarkeit linear um 0,5 Prozent pro Grad Celsius. Mit einer Bemessungsstoßspannungsfestigkeit von 4 kV und der Energiebegrenzungsklasse 3 ist eine hohe Betriebssicherheit in elektrischen Anlagen gegeben.
Dieser Leitungsschutzschalter kombiniert eine robuste Bauweise mit präziser Auslösetechnik für den Schutz elektrischer Leitungen. Mit einem Bemessungsstrom von 10 A und einem Schaltvermögen von 10 kA eignet sich das 2-polige Modell ideal für die Absicherung von Endstromkreisen. Die kompakte Bauform mit einer Einbautiefe von 70,5 mm und die Einhaltung aktueller Normen machen ihn zu einer zuverlässigen Komponente für moderne Elektroinstallationen.
Technische Daten
- Bemessungsstrom: 10 A
- Polzahl: 2-polig
- Auslösecharakteristik: B
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen: 10 kA
- Frequenz: 50 - 60 Hz
- Einbautiefe: 70,5 mm
- Schutzart: IP20
- Verlustleistung: 3,6 W
- Energiebegrenzungsklasse: 3
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-236227 |
| Bemessungsspannung | 400 |
| Bemessungsstrom | 10 |
| EAN | 4015082362270 |
| EAN-13 | 4015082362270 |
| Einbautiefe | 70,5 |
| Einhaltung(en) | RoHS conform |
| Explosionsgeschützt | Nein |
| Frequenz | 50 - 60 |
| Gewicht | 0,224 kg |
| Modellcode | PXL-B10 / 2 |
| Polzahl | 2-polig |
| Polzahl (gesamt) | 2 |
| Produkt Länge/Tiefe | 80 |
| Produktbreite | 35 |
| Produktgewicht | 0,21 |
| Produkthöhe | 75 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| Spannungsart | Wechselstrom |
| Stromstärkewert | 10 |
| Unterputzmontage | Nein |
| Verlustleistung | 3,6 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
