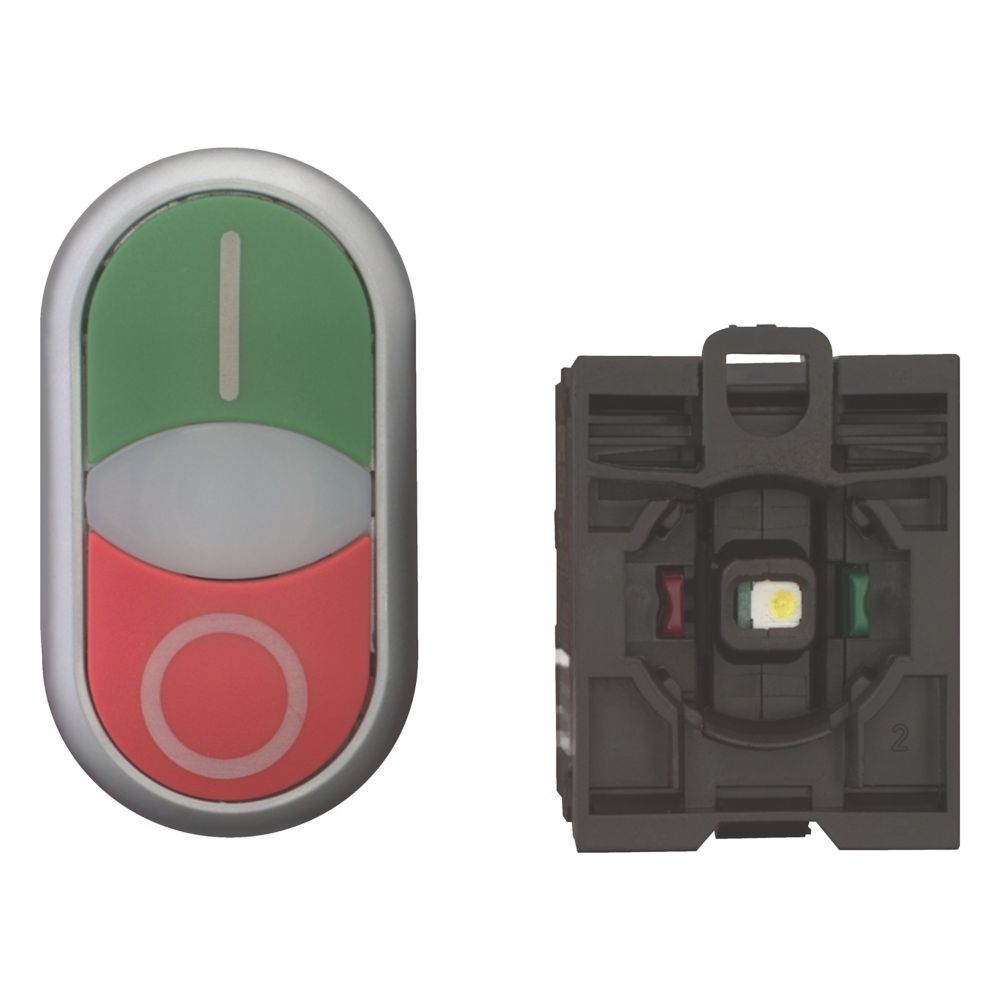

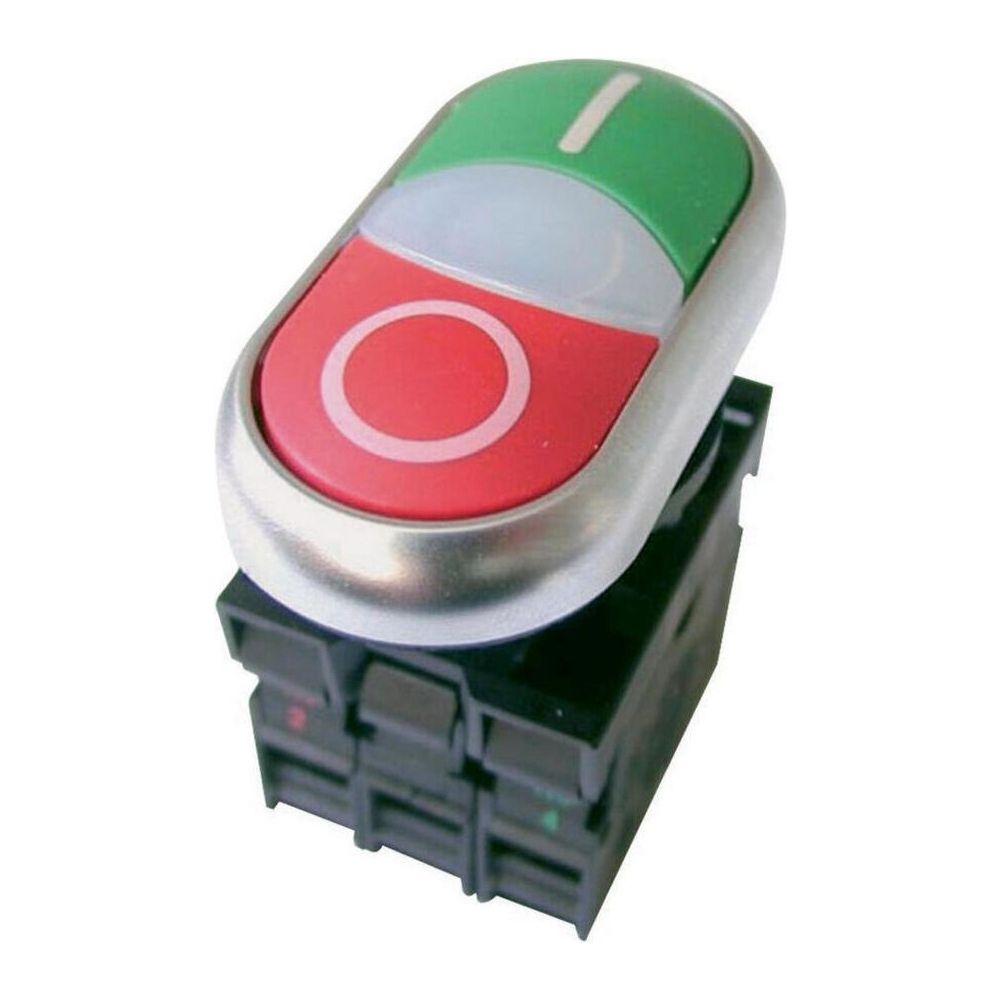

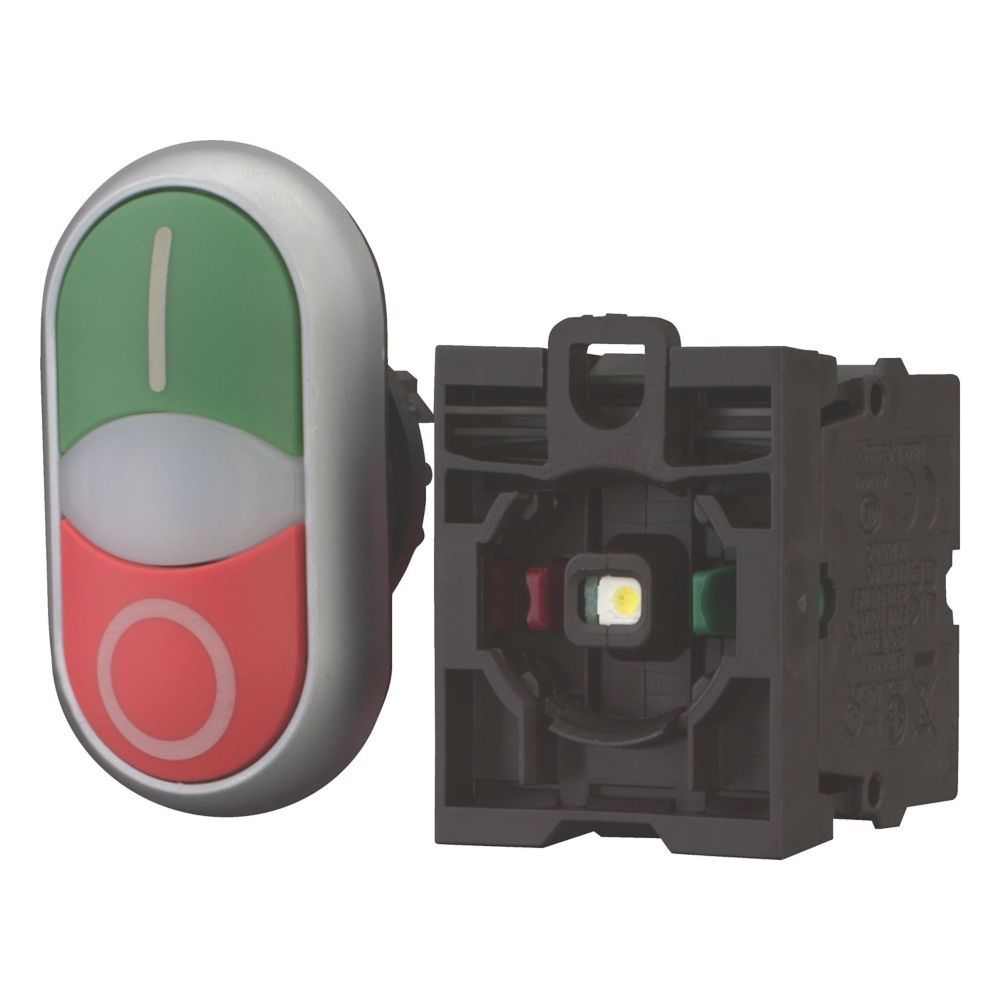

Eaton Doppeldrucktaste M22 M22-DDL-GR-X1/X0/K11, 230V, 1S 1Ö, Kunststoff, Chrom, Grün/Rot
Die Eaton M22 Doppeldrucktaste aus der Serie RMQ-Titan ist ein kompaktes Komplettgerät zur präzisen Steuerung von Schaltvorgängen. Mit ihrer flachen Bauform, der integrierten LED-Beleuchtung und der tastenden Betätigungsfunktion eignet sie sich für industrielle Anwendungen. Das Gerät zeichnet sich durch eine robuste Konstruktion mit verchromtem Frontring aus.
Funktion und Design
Das Bedienelement verfügt über zwei Befehlsstellen in den Farben Grün und Rot, die eine intuitive Bedienung ermöglichen. Die integrierte LED-Beleuchtung sorgt für eine klare optische Rückmeldung. Dank der Schutzart IP66 sowie NEMA 4X und 13 ist das Gerät gegen das Eindringen von Staub und Strahlwasser geschützt. Die Montage erfolgt über eine Standard-Lochbohrung von 22,5 mm, wobei die Einbaulage beliebig gewählt werden kann.
Elektrische Eigenschaften
Die Doppeldrucktaste ist für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt und verfügt über eine Kontaktbestückung von einem Schließer und einem Öffner. Der elektrische Anschluss erfolgt über Schraubklemmen. Mit einer mechanischen Lebensdauer von 1.000.000 Schaltvorgängen und einer maximalen Schalthäufigkeit von 1800 Schaltspielen pro Stunde ist das Gerät auf eine hohe Langlebigkeit in Schaltanlagen ausgelegt.
Die Doppeldrucktaste bietet durch die Kombination aus 1 Schließer, 1 Öffner und der integrierten 230 V LED-Beleuchtung eine vielseitige Lösung für Steuerungsaufgaben. Die robuste Ausführung mit verchromtem Kunststoff-Frontring und die hohe Schutzart IP66 gewährleisten eine zuverlässige Funktion unter anspruchsvollen Bedingungen. Mit einer mechanischen Lebensdauer von 1.000.000 Schaltvorgängen stellt das Gerät eine langlebige Komponente für moderne Schaltanlagen dar.
Technische Daten
- Typ: Doppeldrucktaste
- Betätigungsfunktion: Tastend
- Kontaktbestückung: 1 Schließer, 1 Öffner
- Bemessungsbetriebsspannung: 230 V AC
- Lochdurchmesser: 22,5 mm
- Schutzart: IP66, NEMA 4X, 13
- Anschlussart: Schraubanschluss
- Mechanische Lebensdauer: 1.000.000 Schaltvorgänge
- Schalthäufigkeit: 1800 Schaltspiele/h
- Frontringmaterial: Kunststoff
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-216509 |
| Bauform der Linse | rund |
| Bauform des Knopfes | flach |
| Beschriftung | Beschriftet |
| Betätigerfunktion | Tastfunktion Tastend |
| Betätigungskraft | 5 |
| Breite der Öffnung | 0 |
| EAN | 4015082165093 |
| EAN-13 | 4015082165093 |
| Einbaulage | beliebig |
| Farbe der Lünette | Chrom |
| Farbe des Auslösers | Grün, Rot |
| Farbe des Knopfes | rot / grün |
| Farbe Frontring | Chrom |
| Frontringmaterial | Kunststoff |
| Geeignet für | Beleuchtung |
| Gewicht | 0,023 kg |
| Höhe der Öffnung | 0 |
| Knopfbewegung | 5,7 |
| Lichtfarbe | weiß |
| Linsentyp | Rundkopf |
| Lochdurchmesser | 22,5 |
| Merkmale | transparent |
| Mit Frontring | Ja |
| Produkt Länge/Tiefe | 30 |
| Produktbreite | 30 |
| Produktgewicht | 0,015 |
| Produkthöhe | 55 |
| Produktkategorie | RMQ-Titan |
| Schutzart | NEMA 4x, 13 IP66 |
| Schutzart (IP) | IP66 |
| Schutzart (NEMA) | 4X, 13 |
| Tastend | Ja |
| Transparent | Ja |
| Typ | Doppeldrucktaste |
| Verschmutzungsgrad | 3 |
| Öffnungsdurchmesser | 22,5 |
| WEEE-Nr. | 92318050 |
