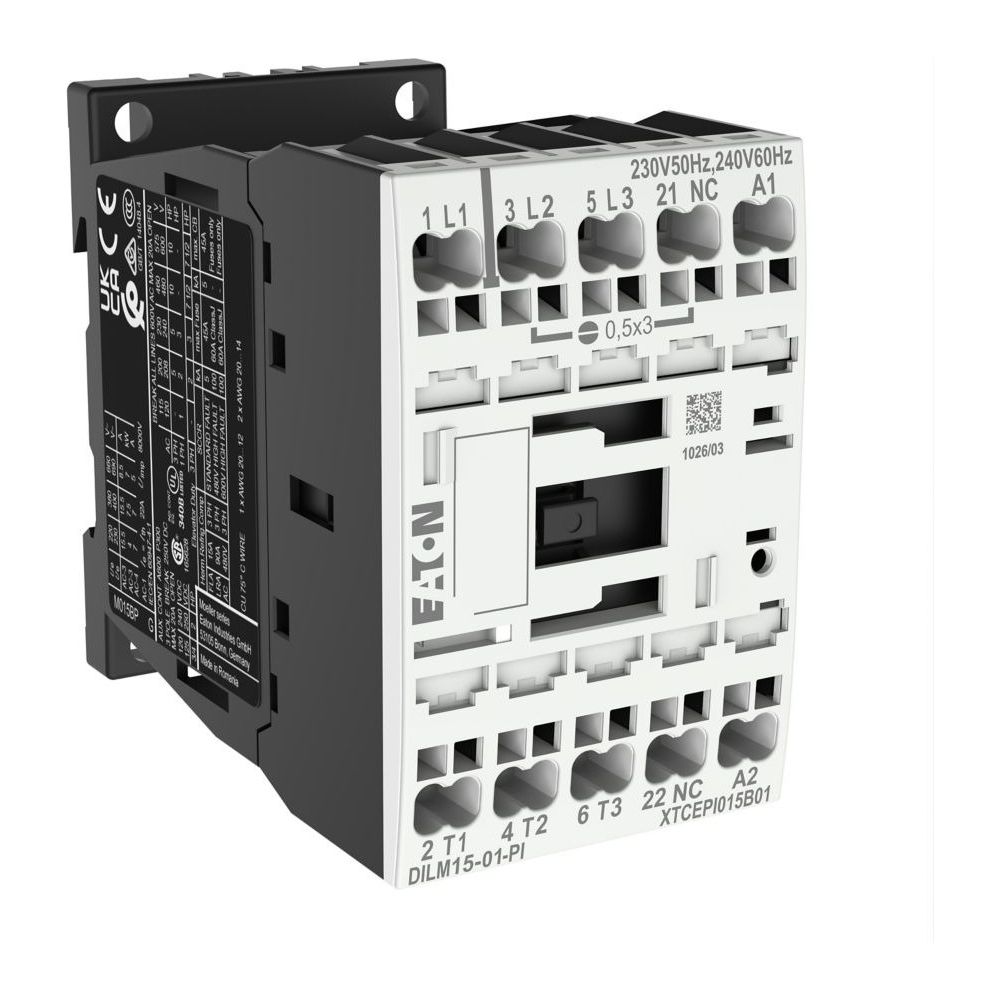

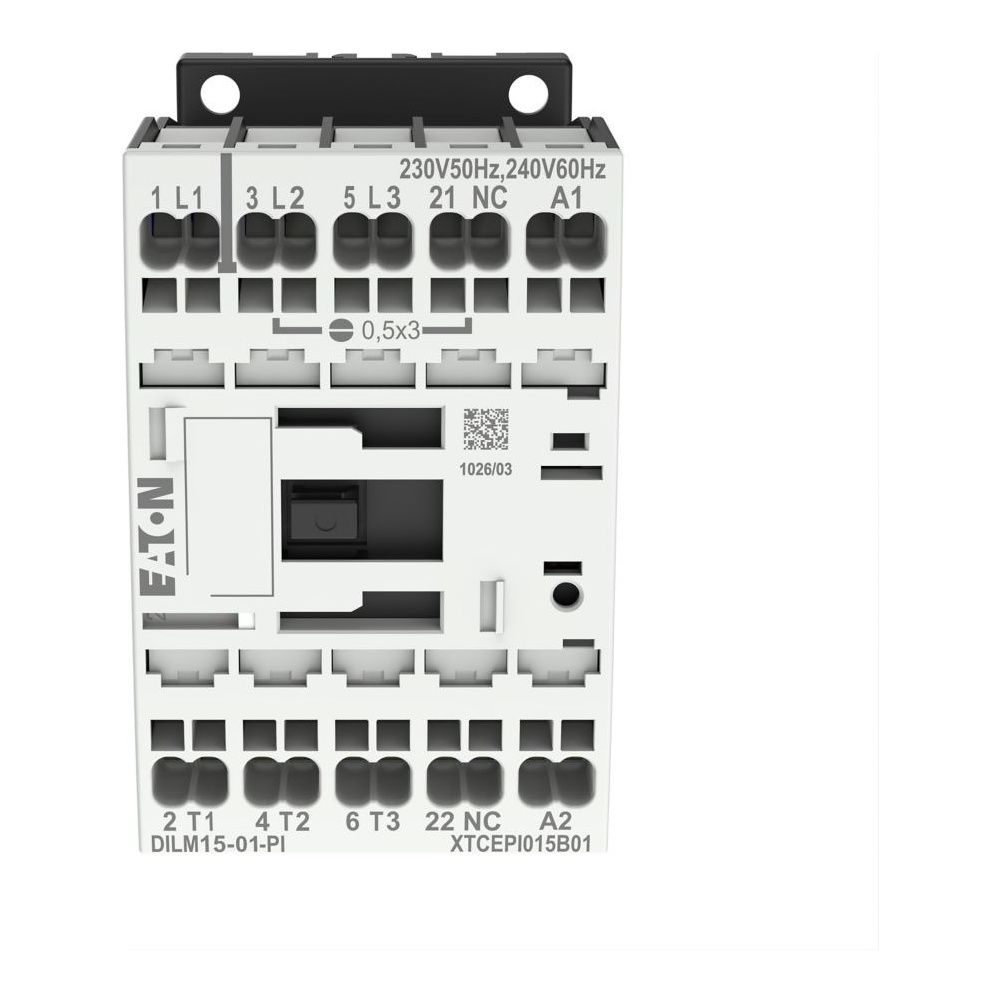

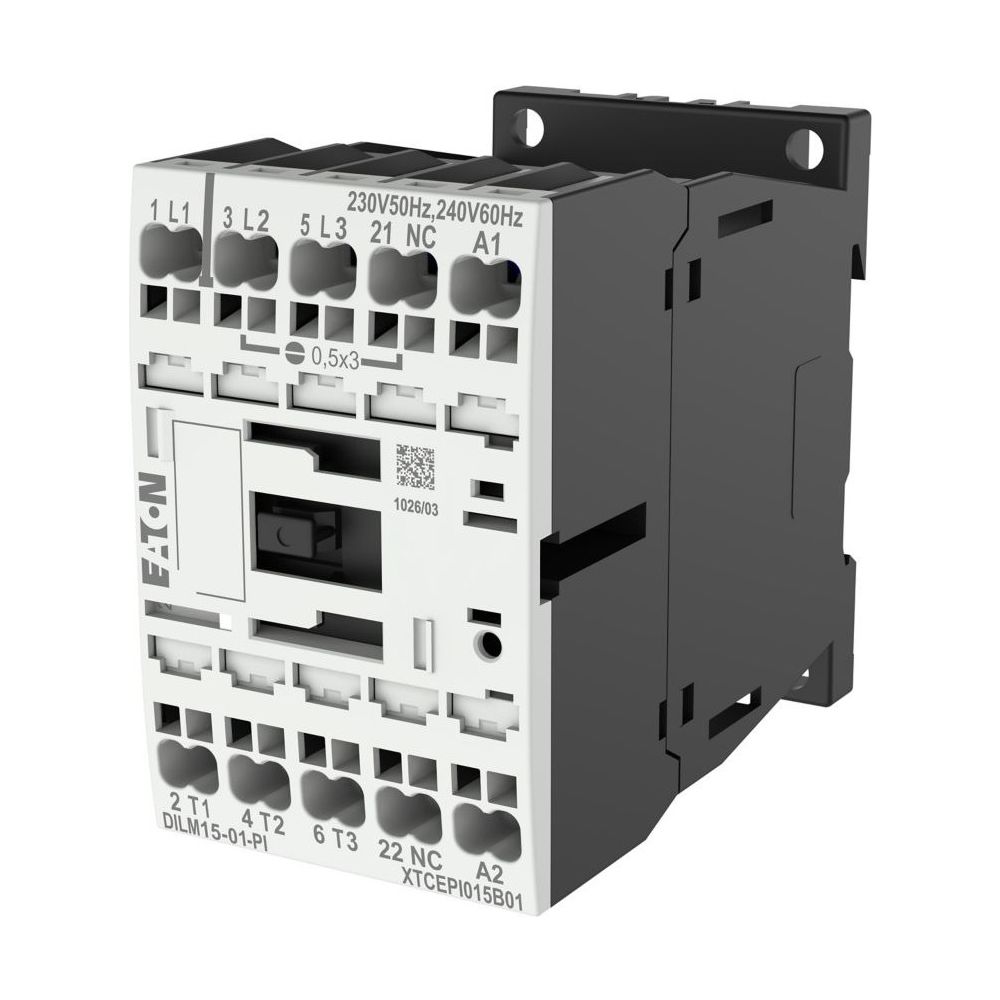

Eaton Leistungsschütz DILM15-01-PI, 3-polig, 7,5kW, 230V 50Hz, Push-in Klemmen, 68x45x75mm

Art.-Nr. 199254
EAN: 4015081973385
54,70 €
inkl. 19% MwSt.
VPE: 1 Stück
Versandweg Symbol
Lieferung per Paket
5,90 €
Versandinfos
2 Stück lagernd
Lieferung innerhalb 1 – 4 Werktagen
Di. 21. Juli 26 – Do. 23. Juli 26
Verfügbare Zahlungsweisen
PayPal Klarna Klarna Direct Debit Klarna Pay Later Visa Mastercard Google Pay Apple Pay
Beschreibung

Eaton Leistungsschütz DILM15-01-PI, 3-polig, 7,5kW, 230V 50Hz, Push-in Klemmen, 68x45x75mm

Das 3-polige Leistungsschütz aus der Eaton Moeller DILM-Serie ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V eignet sich das Gerät für anspruchsvolle Schaltaufgaben. Die integrierten Push-in-Klemmen ermöglichen eine effiziente Installation in Schaltanlagen.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Es unterstützt Anwendungen wie das Anlassen, Ausschalten, Reversieren und Tippen von Motoren. Dank der robusten Bauweise und der Ausstattung mit einem Spiegelkontakt erfüllt das Gerät hohe Anforderungen im industriellen Umfeld.

Technische Daten

  • Polzahl: 3-polig
  • Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
  • Bemessungsbetriebsstrom (AC-3, 400 V): 15,5 A
  • Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
  • Steuerspeisespannung (AC 50 Hz): 230 V
  • Steuerspeisespannung (AC 60 Hz): 240 V
  • Anschlusstechnik: Push-in-Klemmen
  • Schutzart: IP20
  • Breite: 45 mm
  • Höhe: 68 mm

Dieses Leistungsschütz überzeugt durch eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen und eine zuverlässige Wechselstrombetätigung. Mit einer kompakten Breite von 45 mm und der flexiblen Anschlusstechnik bietet es eine optimale Lösung für die Motorsteuerung. Die Kombination aus 7,5 kW Leistung bei 400 V und der Auslegung für AC-3 und AC-4 Anwendungen macht es zu einer leistungsfähigen Komponente für professionelle Schaltanlagen.


Technische Daten
Hersteller Eaton
Anschlusstechnik Push-in Klemmen
Anzugsspannung 0,8 - 1,1 V AC x Uc
Artikelnummer EATON-199254
Ausstattung Spiegelkontakt
Breite 45
EAN 4015081973385
EAN-13 4015081973385
Einschaltdauer 100
Gewicht 0,238 kg
Höhe 68
Lichtbogenzeit 10
Polzahl 3-polig
Produkt Länge/Tiefe 75
Produktbreite 45
Produktgewicht 0,225
Produkthöhe 68
Produktkategorie Schütze
Rahmengröße FS1
Schutzart IP20
Spannungsart Wechselstrom
Tiefe 75
Verschmutzungsgrad 3
Widerstand je Pol 2,5
WEEE-Nr. 92318050
