Beschreibung

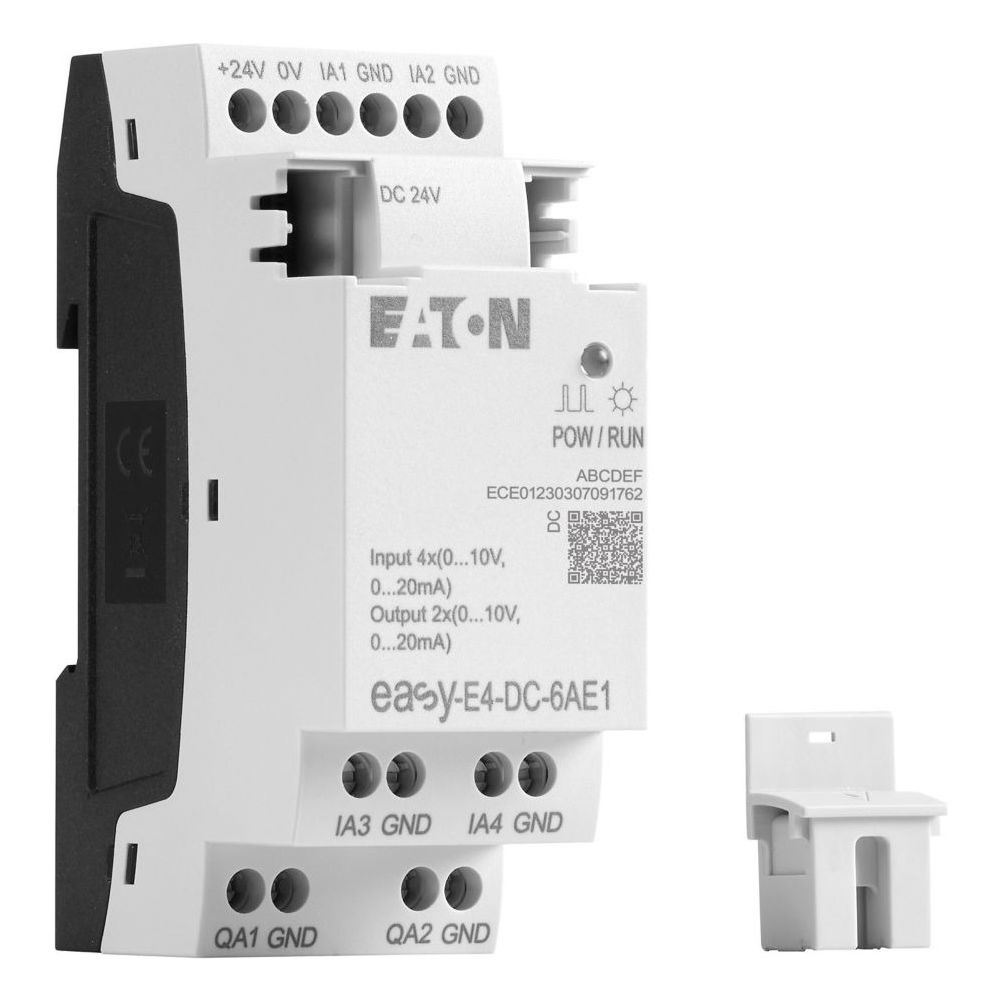

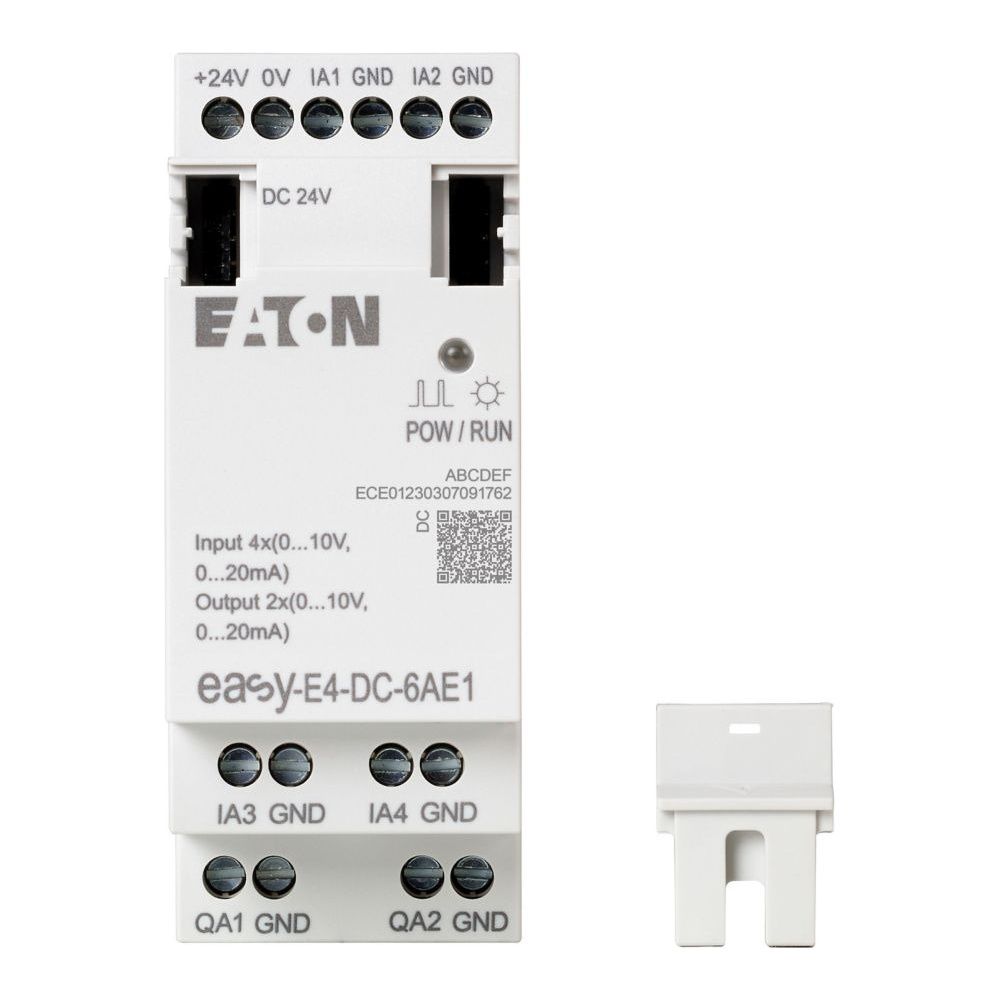

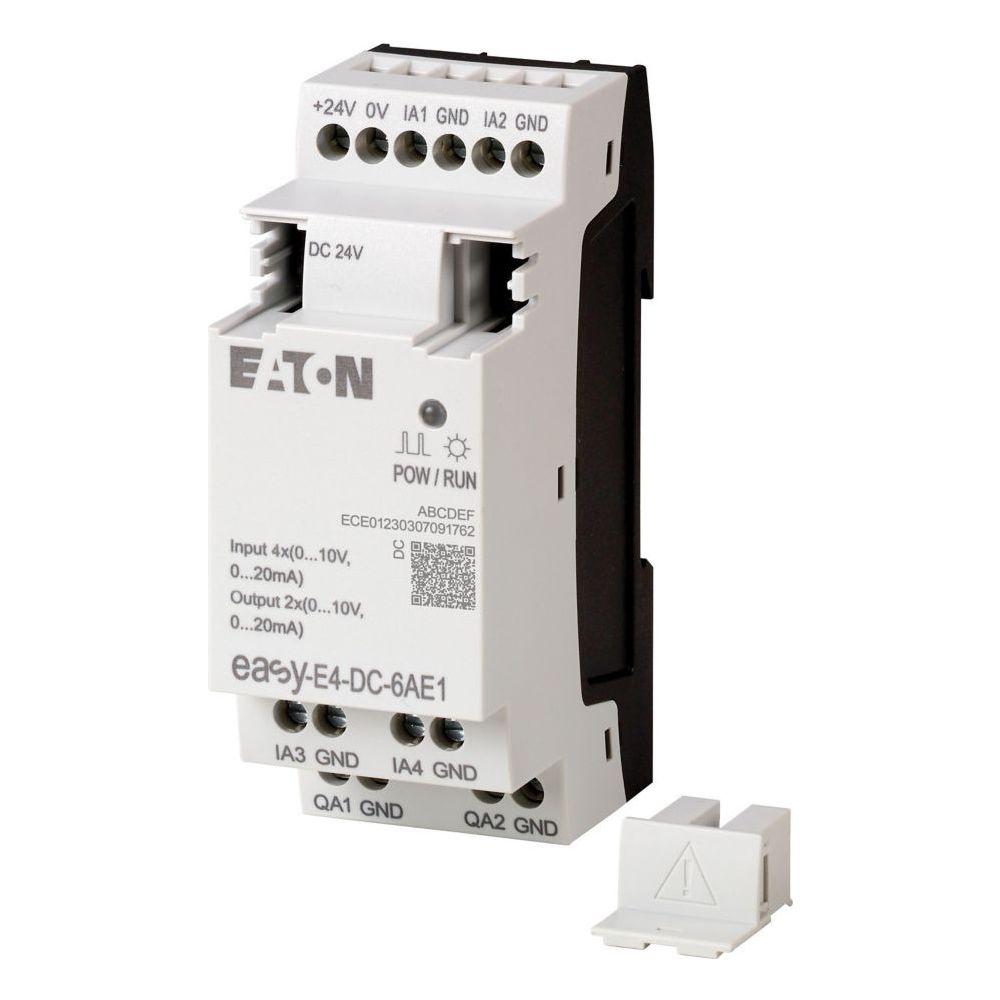

Eaton Ein-/Ausgangserweiterung easyE4 EASY-E4-DC-6AE1, 24V DC, Schraubklemme
Diese Ein-/Ausgangserweiterung aus der Moeller series von Eaton dient der funktionalen Erweiterung von Steuerrelais der Baureihe easyE4. Das Modul stellt vier analoge Eingänge sowie zwei analoge Ausgänge zur Verfügung und ermöglicht eine präzise Signalverarbeitung in Automatisierungsumgebungen. Die Anbindung erfolgt über Schraubklemmen, wobei das Gerät für eine Versorgungsspannung von 24 V DC ausgelegt ist.
Vielseitige Konfigurationsmöglichkeiten
Die analogen Ein- und Ausgänge sind flexibel konfigurierbar und unterstützen die Signalbereiche 0-10 V, 0-20 mA sowie 4-20 mA. Mit einer Auflösung von 12 Bit (0-4095) bietet die Erweiterung eine hohe Genauigkeit bei der Erfassung und Ausgabe von Prozesswerten. Das Modul ist für die Montage auf Tragschienen oder mittels optionaler Befestigungswinkel für die Wandmontage geeignet und unterstützt eine vertikale sowie horizontale Einbaulage.
Robuste Industriequalität
Das Gerät erfüllt die Schutzart IP20 und ist für den Betrieb in einem Spannungsbereich von 20,4 bis 28,8 V DC spezifiziert. Die robuste Bauweise gewährleistet eine hohe Schock- und Schwingfestigkeit gemäß IEC-Normen, was einen zuverlässigen Einsatz in Schaltanlagen ermöglicht. Die kompakte Bauform mit einer Breite von 36 mm erlaubt eine effiziente Integration in bestehende easyE4-Systeme.
Die Erweiterung zeichnet sich durch eine Leistungsaufnahme von 2,5 W und eine präzise 12-Bit-Auflösung aus. Die einfache Installation über Schraubklemmen und die Kompatibilität mit vielfältigen Signalbereichen machen das Modul zu einer flexiblen Lösung für die industrielle Steuerungstechnik.
Technische Daten
- Versorgungsspannung: 24 V DC
- Analoge Eingänge: 4
- Analoge Ausgänge: 2
- Anschlussart: Schraubklemme
- Auflösung: 12 Bit
- Schutzart: IP20
- Leistungsaufnahme: 2,5 W
- Breite: 36 mm
- Höhe: 90 mm
- Tiefe: 58 mm
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Schraubklemme |
| Artikelnummer | EATON-197223 |
| Ausgang | Strom Spannung |
| Breite | 36 |
| EAN | 4015080892847 |
| EAN-13 | 4015080892847 |
| Einbaulage | Horizontal Vertikal |
| Eingang | Spannung Strom |
| Eingangsimpedanz | 11,2 kΩ |
| Einschaltstrom | 12,5 A (für 6 ms) |
| Erweiterbar | Ja |
| Erweiterungsgerät | Ja |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,115 kg |
| Grundgerät | Nein |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 2,5 |
| Luftentladung | 8 |
| Mit Display | Nein |
| Mit Relaisausgang | Nein |
| Mit Zeitschaltuhr | Nein |
| Modellcode | EASY-E4-DC-6AE1 |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 36 |
| Produktgewicht | 0,1 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | TCP / IP MODBUS |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Restwelligkeit | ≤5 |
| Schaltstrom | 0 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | DC |
| Tiefe | 58 |
| Typ | easyE4 Erweiterung |
| Verlustleistung | 3,4 W (bei 24 V DC) |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
