Beschreibung

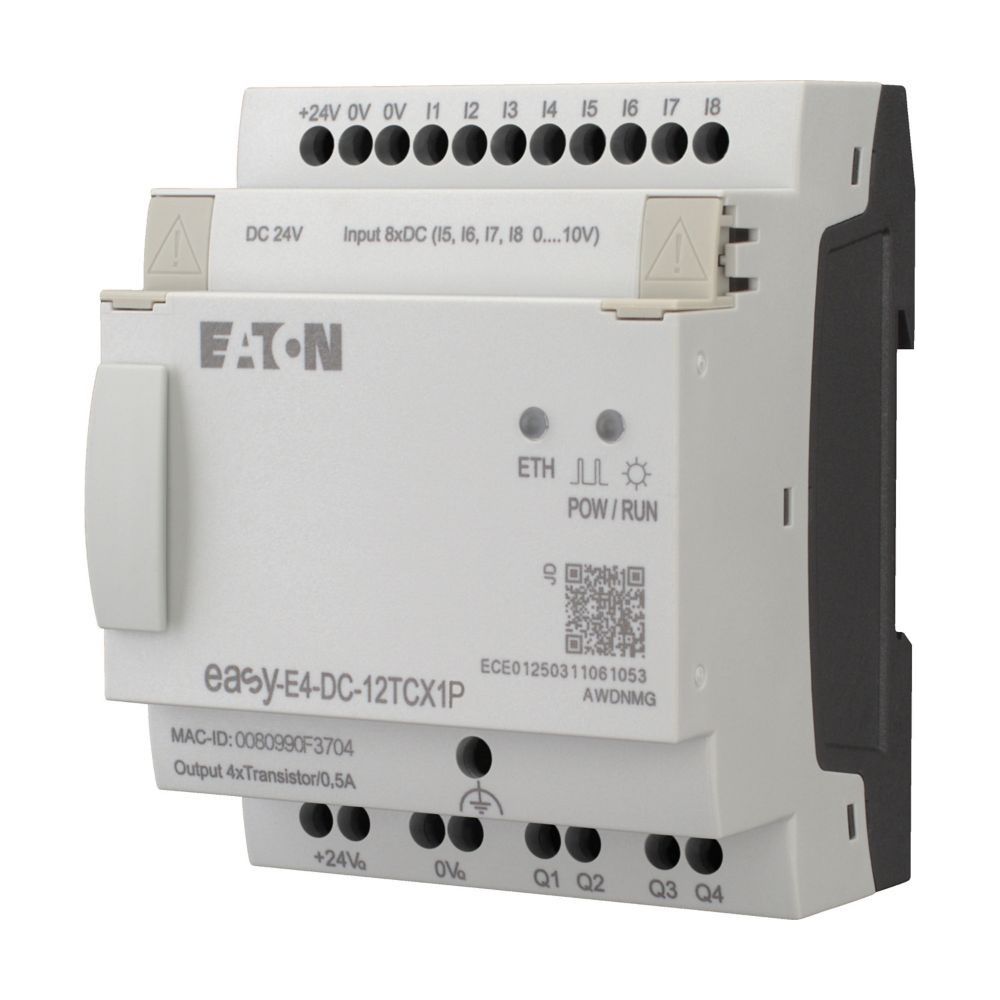

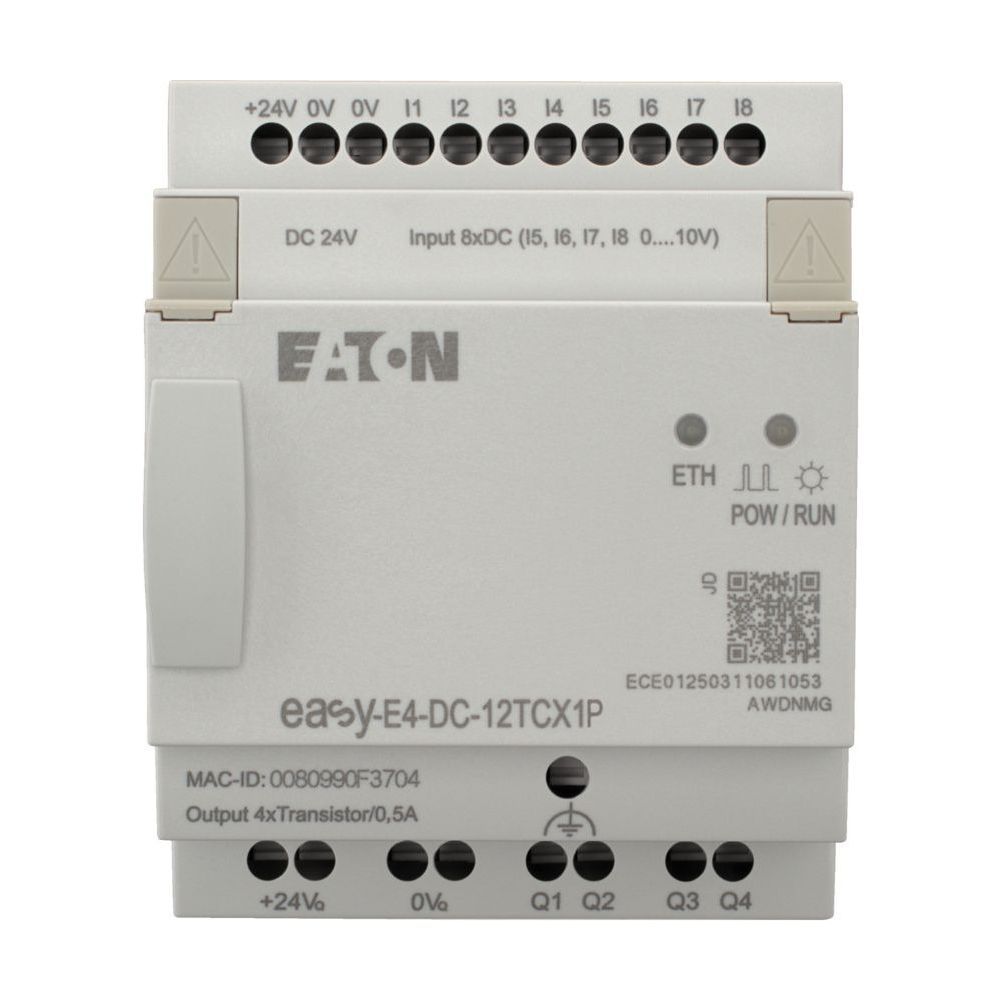

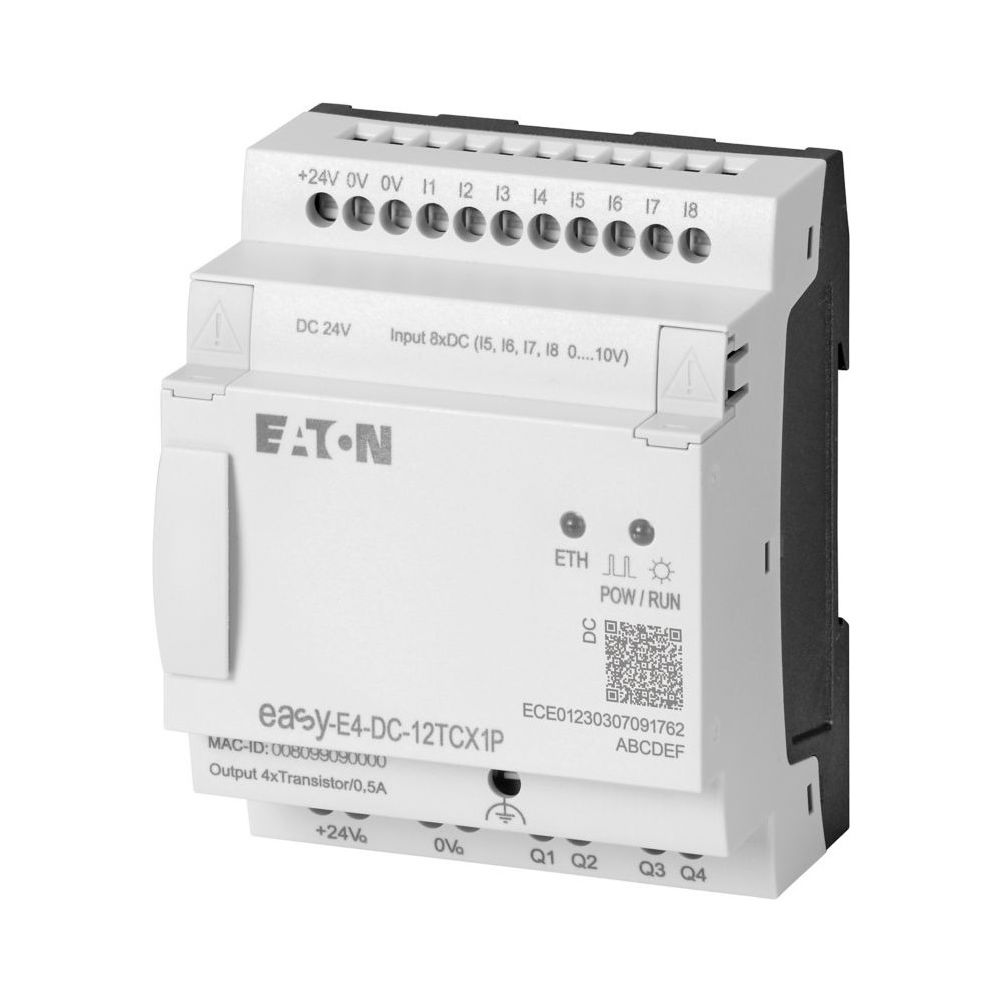

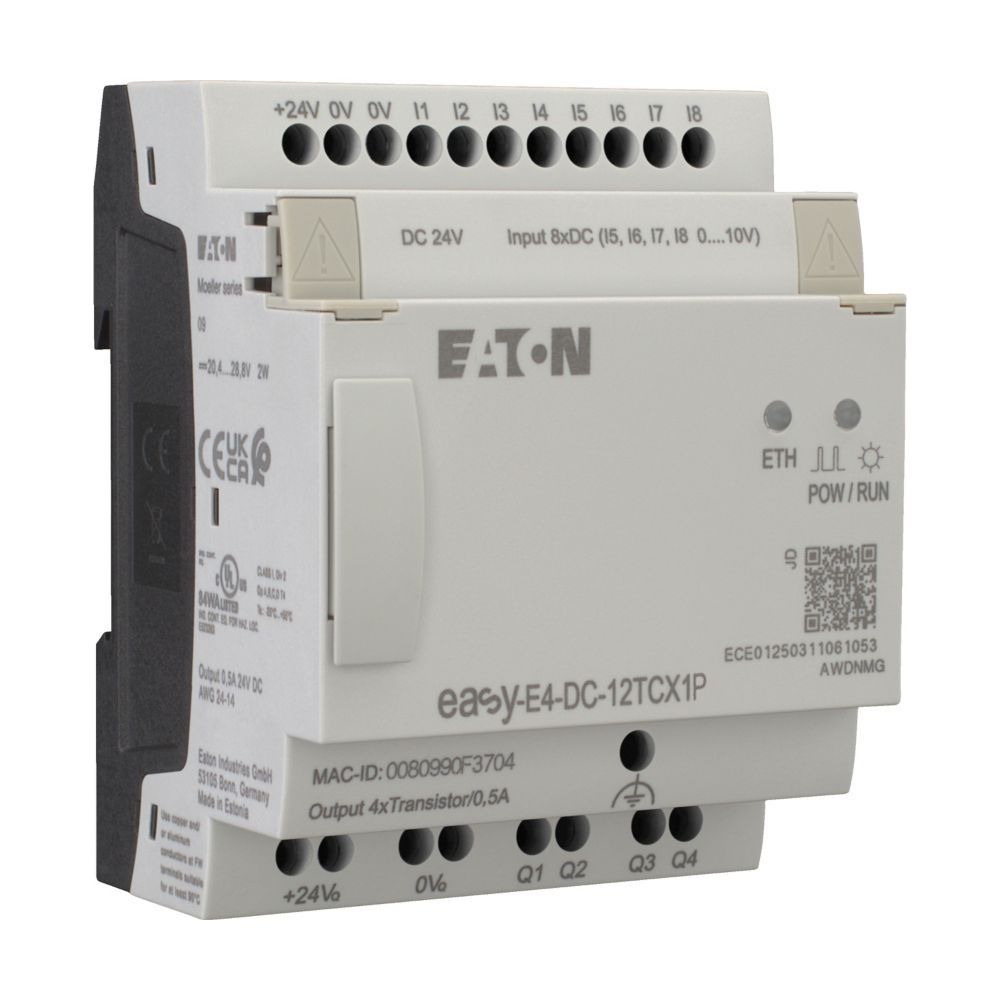

Eaton Steuerrelais easyE4 EASY-E4-DC-12TCX1P, 24 V DC, 8 Digitaleingänge, 4 Transistorausgänge, Ethernet, Push-In
Das elektronische Steuerrelais aus der easyE4-Serie von Eaton Moeller ermöglicht eine effiziente Automatisierung mit einer Nennbetriebsspannung von 24 V DC. Das erweiterbare Basisgerät verfügt über 8 Digitaleingänge, von denen 4 flexibel als Analogeingänge oder Hochgeschwindigkeitszähler nutzbar sind, sowie 4 Transistorausgänge. Dank der integrierten Ethernet-Schnittstelle und Push-In-Anschlusstechnik ist das Modul für moderne industrielle Steuerungsaufgaben optimiert.
Vielseitige Schnittstellen und Erweiterbarkeit
Das Steuerrelais unterstützt das Modbus TCP/IP-Protokoll und bietet eine zuverlässige Netzwerkanbindung über Ethernet. Zur Anpassung an spezifische Anforderungen lässt sich das System durch digitale E/A-Erweiterungen der easyE4-Reihe modular ausbauen. Die integrierte Uhr sowie Diagnose-LEDs unterstützen die Überwachung und zeitgesteuerte Abläufe direkt am Einsatzort.
Robuste Anschlusstechnik
Die Installation erfolgt wahlweise per Hutschienenmontage oder Schraubbefestigung. Die Push-In-Klemmen ermöglichen eine schnelle und sichere Verdrahtung mit Leiterquerschnitten von 0,2 bis 2,5 mm² bei feindrähtigen Leitern. Mit einer Schutzart von IP20 und einer kompakten Bauweise ist das Gerät für den Schaltschrankeinbau konzipiert.
Das Steuerrelais bietet eine präzise Steuerung für anspruchsvolle Anwendungen. Mit 8 Digitaleingängen, 4 Transistorausgängen und einer Leistungsaufnahme von 2 W stellt es eine leistungsfähige Basis für Automatisierungslösungen dar. Die Kombination aus Ethernet-Konnektivität, flexiblen Analogeingängen und der einfachen Erweiterbarkeit macht dieses Modul zu einer vielseitigen Komponente für den professionellen Einsatz.
Technische Daten
- Nennbetriebsspannung: 24 V DC
- Digitaleingänge: 8
- Analog verwendbare Eingänge: 4
- Transistorausgänge: 4
- Schaltstrom: 0,5 A
- Leistungsaufnahme: 2 W
- Schnittstelle: Ethernet (RJ45)
- Schutzart: IP20
- Abmessungen (BxHxT): 72 x 90 x 58 mm
- Gewicht: 0,2 kg
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-197507 |
| Benutzt mit | easyE4 |
| Breite | 72 |
| Datenübtragrate | 10 / 100 Mbit / s |
| EAN | 4015081940851 |
| EAN-13 | 4015081940851 |
| Einbaulage | Horizontal Vertikal |
| Eingang | Gleichspannung |
| Eingangsimpedanz | 13,3 kΩ |
| Eingangsstrom | 80 |
| Erweiterbar | Ja |
| Erweiterungsgerät | Nein |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,218 kg |
| Grundgerät | Nein |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kabeltyp | CAT5 |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 2 |
| Luftentladung | 8 |
| Mit Display | Nein |
| Mit Relaisausgang | Nein |
| Mit Zeitschaltuhr | Ja |
| Modellcode | EASY-E4-DC-12TCX1P |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 72 |
| Produktgewicht | 0,2 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | MODBUS TCP / IP |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Schaltstrom | 0,5 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | DC |
| Tiefe | 58 |
| Typ | easyE4 Grundgerät |
| Verlustleistung | 2 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
