Beschreibung

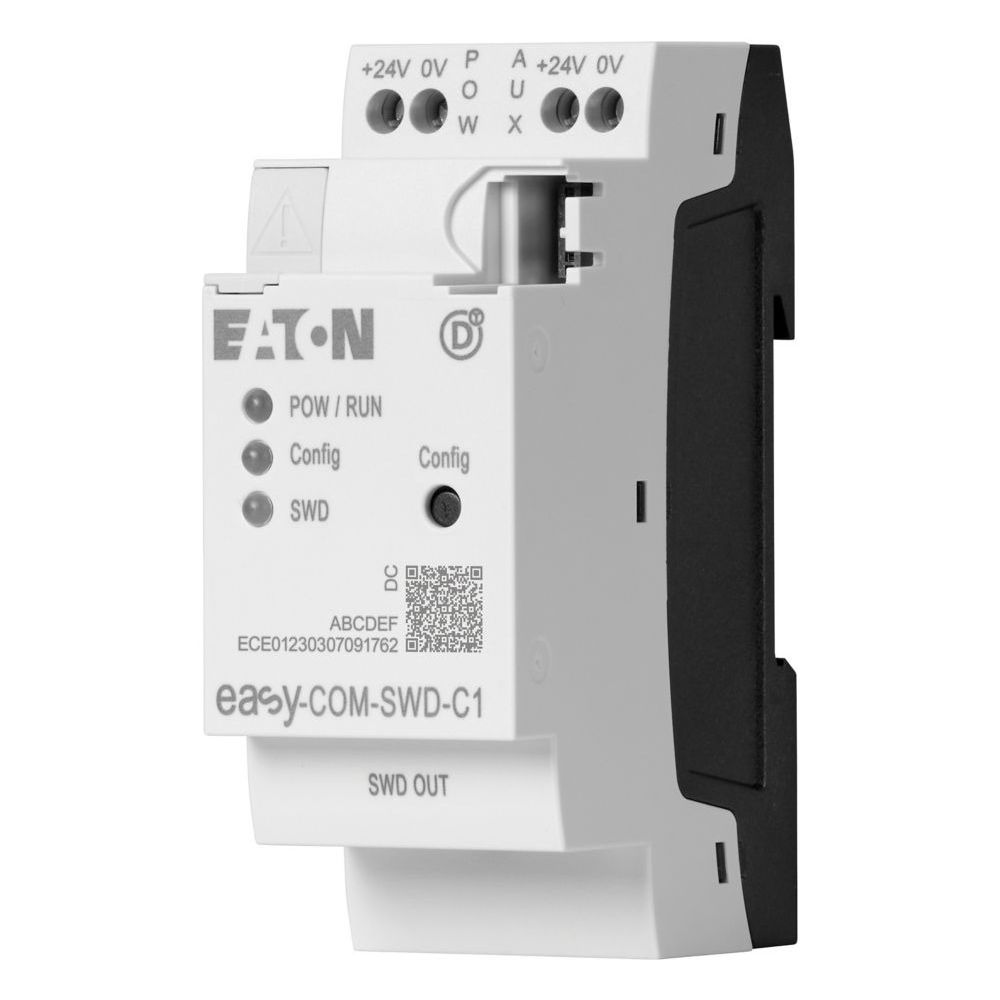

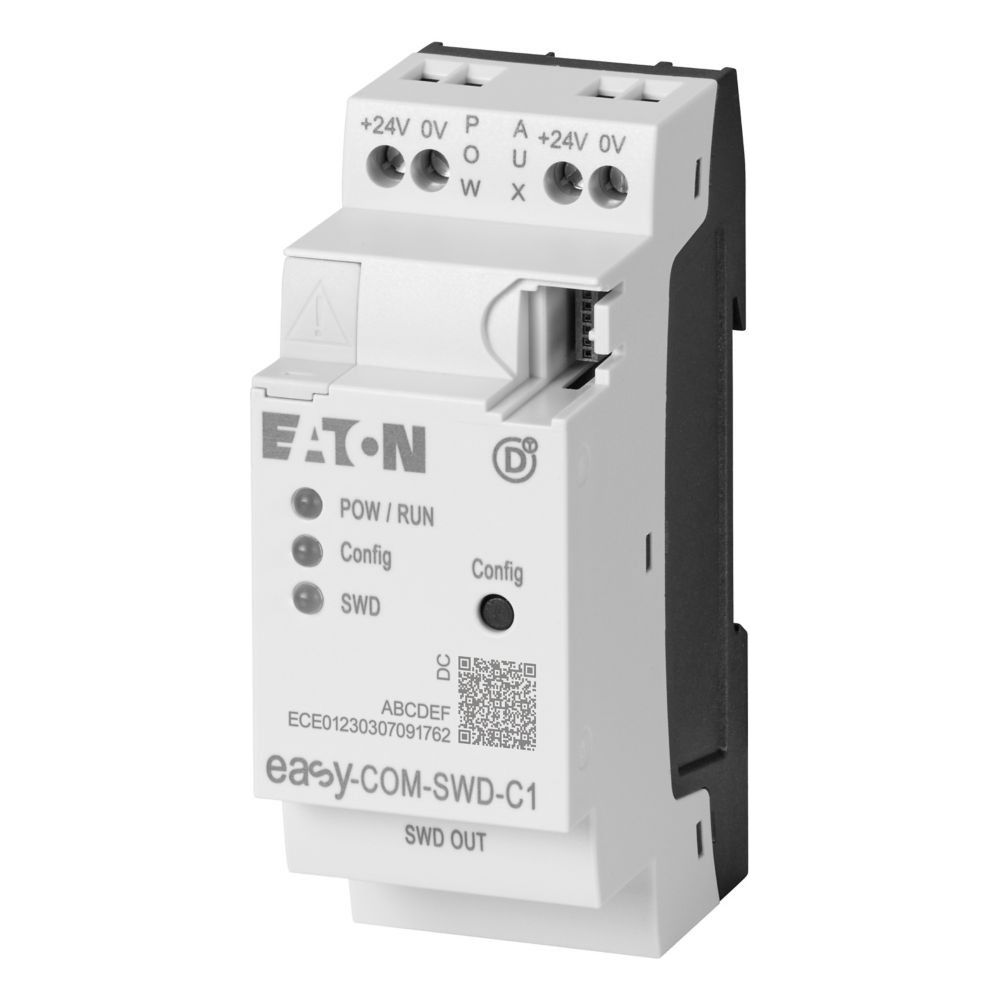

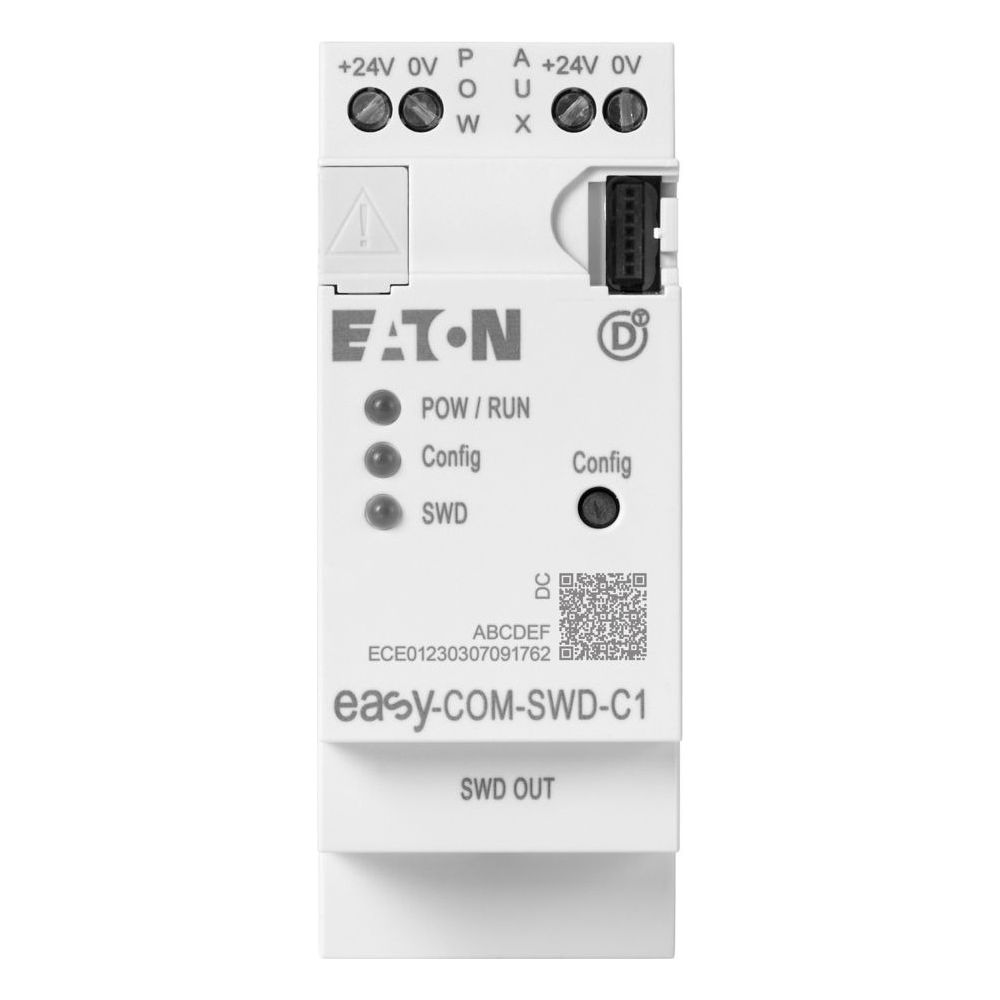

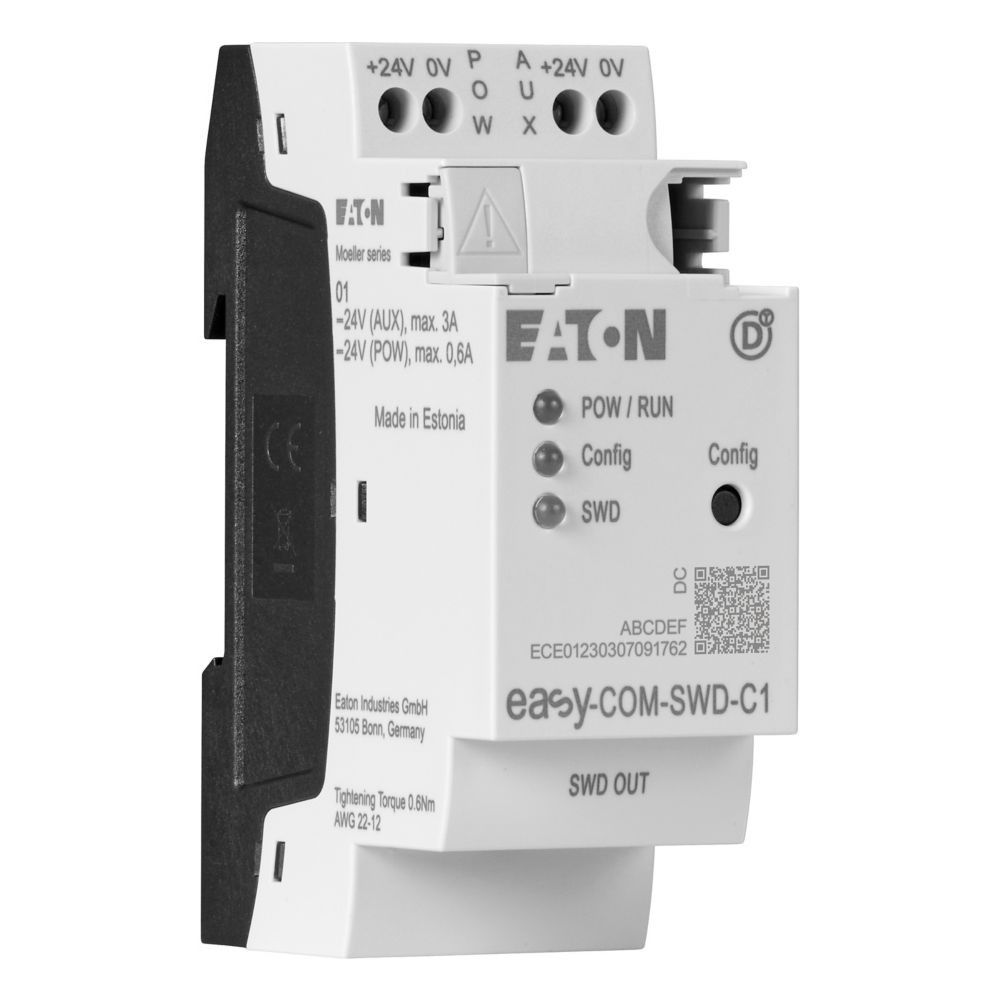

Eaton Kommunikationsmodul easyE4 EASY-COM-SWD-C1, 24Vdc, 90x36x58mm
Das Eaton Kommunikationsmodul EASY-COM-SWD-C1 dient als Schnittstelle zur Anbindung eines Steuerrelais der Serie easyE4 als Koordinator in SmartWire-DT-Anwendungen. Es ermöglicht die intelligente Vernetzung von bis zu 99 Teilnehmern auf Feldebene, wodurch Status- und Parameterinformationen direkt über das Steuerrelais abrufbar und anpassbar sind. Die Montage erfolgt flexibel auf einer Tragschiene oder direkt per Wandmontage.
Intelligente Vernetzung und Steuerung
Durch die Integration des Moduls wird das easyE4-Steuerrelais zum zentralen SmartWire-DT-Koordinator. Dies erlaubt eine effiziente Überwachung und Steuerung der angeschlossenen Teilnehmer, wie beispielsweise die Anpassung von Motorfrequenz-Sollwerten oder Auslöseschwellen für Motorstarter. Die Verbindung zum Basisgerät wird über den seitlichen Verbindungsstecker EASY-E4-CONNECT-COM1 hergestellt.
Robuste Anschlusstechnik
Das Modul ist für eine Betriebsspannung von 24 V DC ausgelegt und verfügt über eine zuverlässige Schraubklemmen-Anschlusstechnik. Mit der Schutzart IP20 und einer Schockfestigkeit von 15 g ist das Gerät für industrielle Umgebungen konzipiert. Statusinformationen des SmartWire-DT-Masters werden über integrierte grüne und rote LEDs signalisiert.
Das Kommunikationsmodul optimiert die Kommunikation zwischen Feldebene und Steuerung durch eine Datenübertragung mit Raten von 125 oder 250 kBit/s. Mit einer Leistungsaufnahme von 14,5 W und einer kompakten Bauweise von 36 mm Breite lässt es sich platzsparend in Schaltanlagen integrieren. Die automatische Adressierung über die Konfigurationstaste vereinfacht die Inbetriebnahme der bis zu 99 Teilnehmer.
Technische Daten
- Betriebsspannung: 24 V DC
- Leistungsaufnahme: 14,5 W
- Schutzart: IP20
- Datenübertragungsrate: 125 / 250 kBit/s
- Breite: 36 mm
- Höhe: 90 mm
- Tiefe: 58 mm
- Gewicht: 0,1 kg
- Anschlussart: Schraubklemme
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-199452 |
| Betriebsspannung | 24 Vdc |
| Breite | 36 |
| EAN | 4015081978434 |
| EAN-13 | 4015081978434 |
| Einbaulage | Horizontal Vertikal |
| Eingangsstrom | 500 mA (Uₑ) |
| Einschaltstrom | 12,5 A (für 6 ms) |
| Erweiterbar | Ja |
| Erweiterungsgerät | Ja |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,115 kg |
| Grundgerät | Nein |
| Höhe | 90 |
| IO-Link Master | Nein |
| Leistungsaufnahme | 14,5 |
| Luftentladung | 8 |
| Mit Display | Nein |
| Mit Relaisausgang | Nein |
| Mit Zeitschaltuhr | Nein |
| Modellcode | EASY-COM-SWD-C1 |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 36 |
| Produktgewicht | 0,1 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Schaltstrom | 0 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | DC |
| Tiefe | 58 |
| Typ | Kommunikationsmodul |
| Verlustleistung | 1 W (bei 24 V DC) |
| Verpolungsschutz | Ja |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
