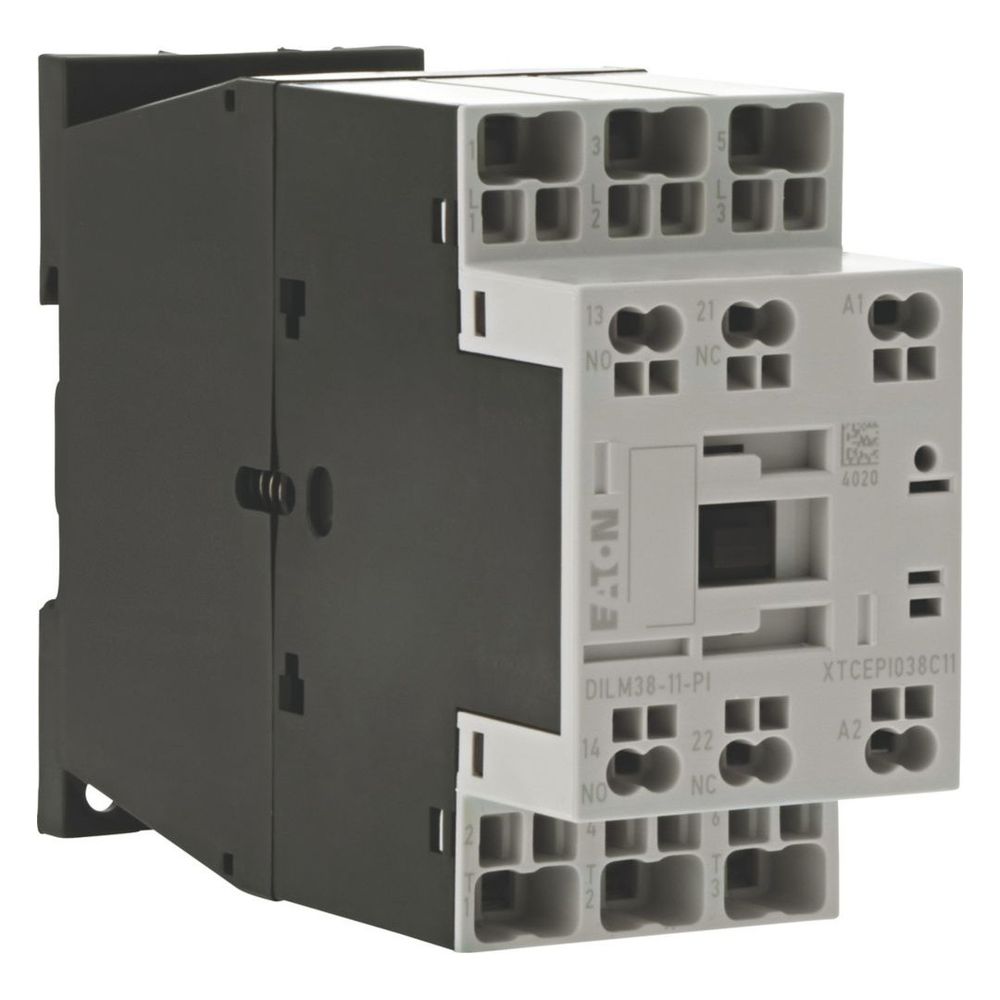

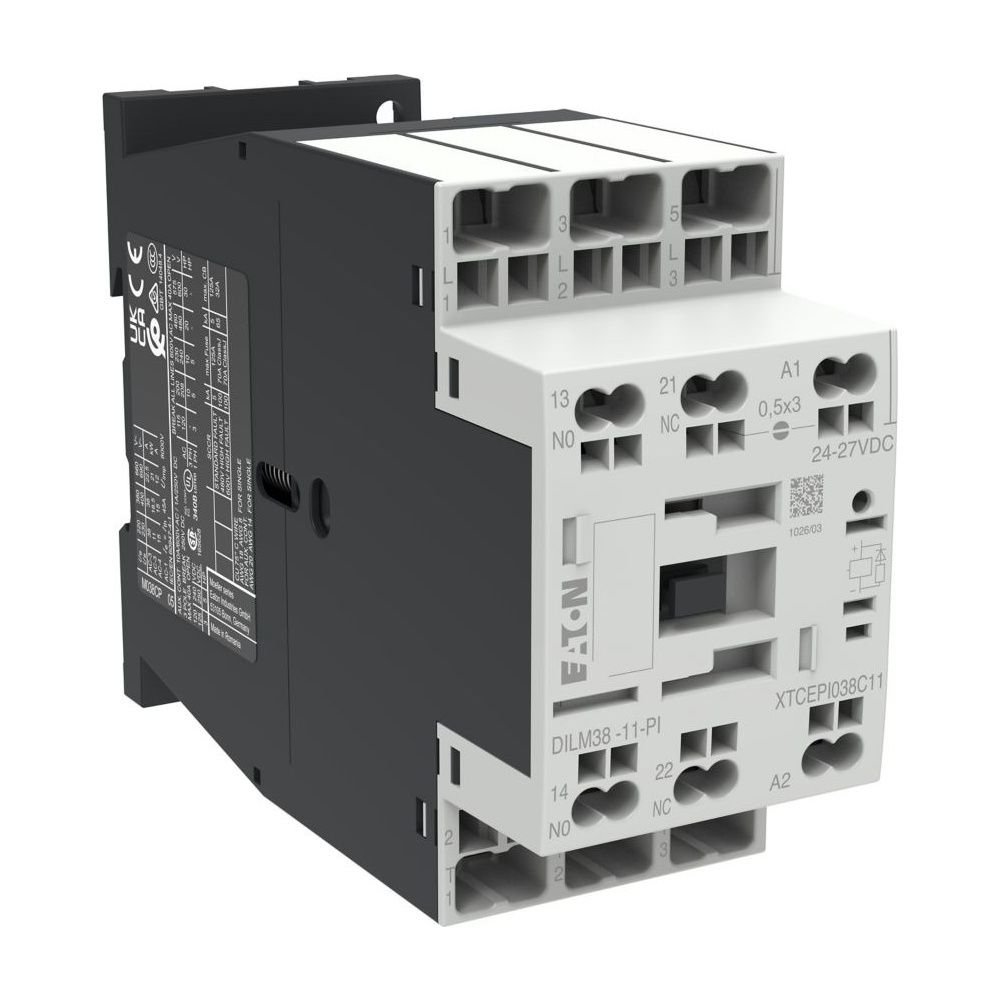

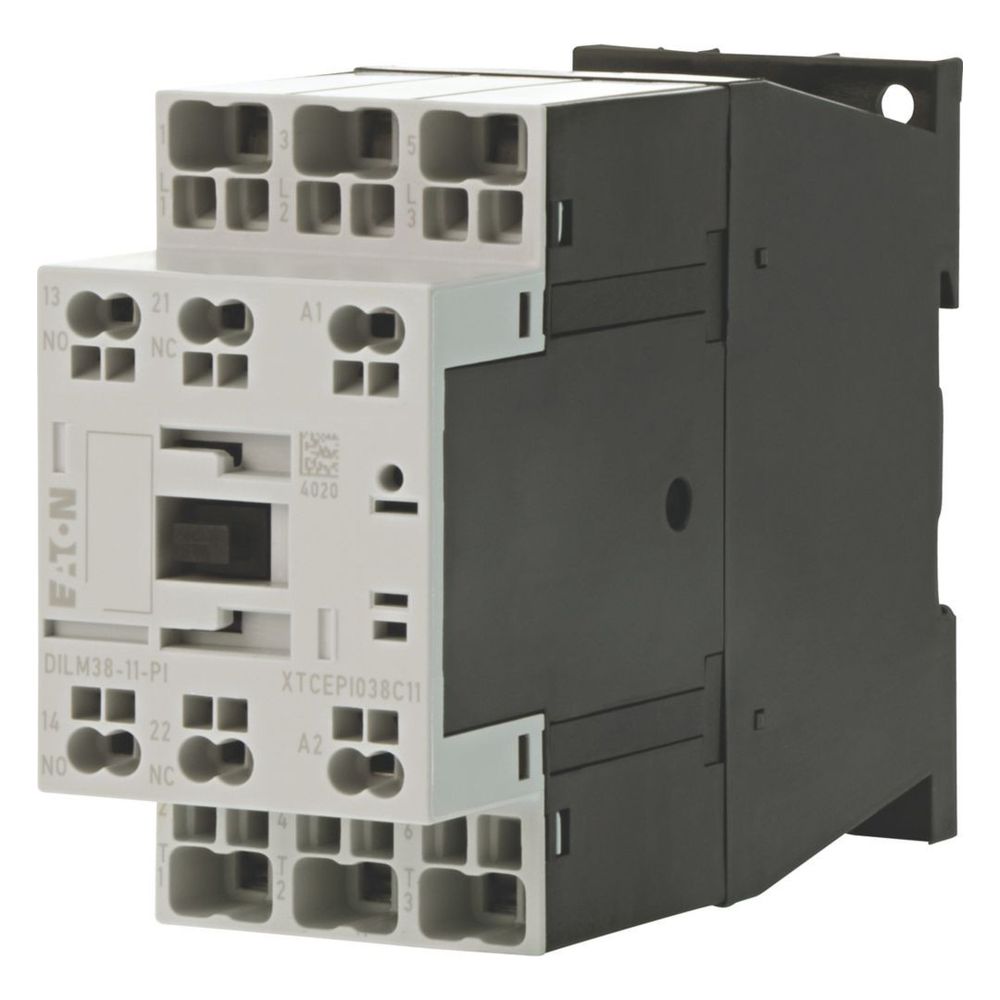

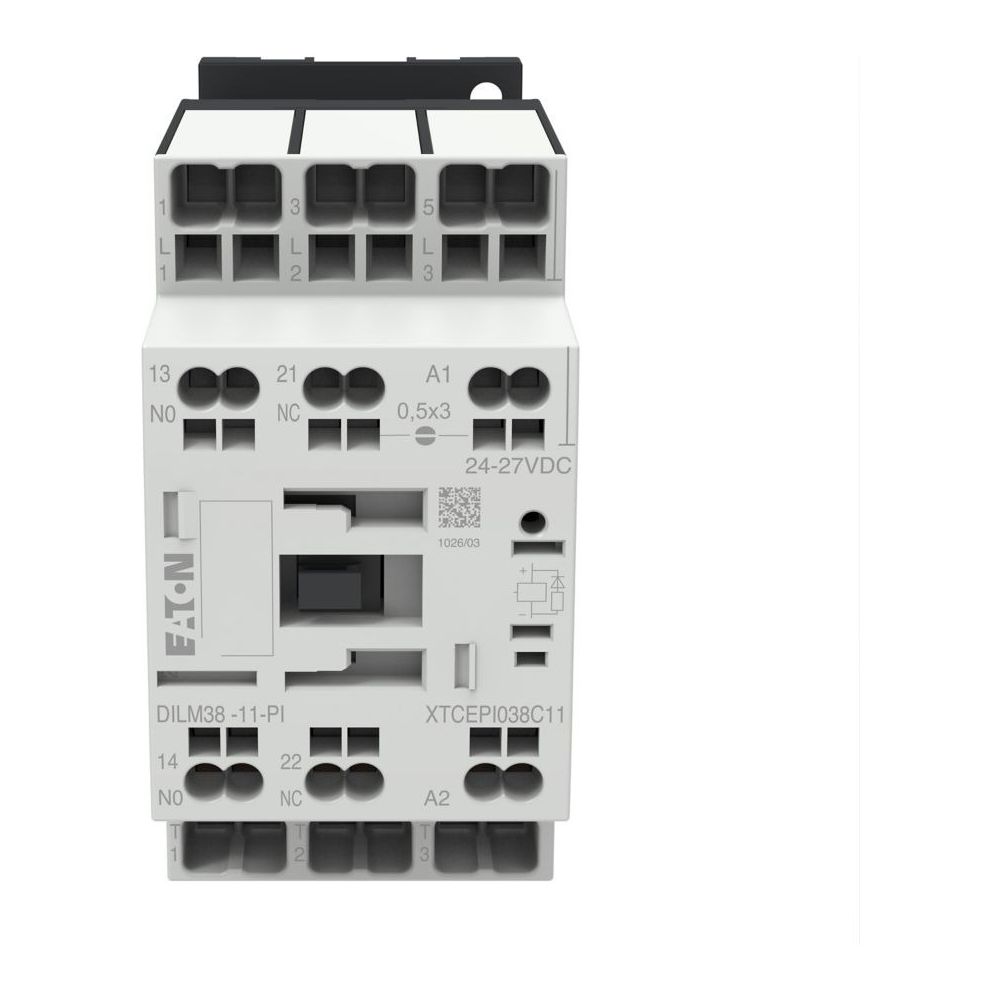

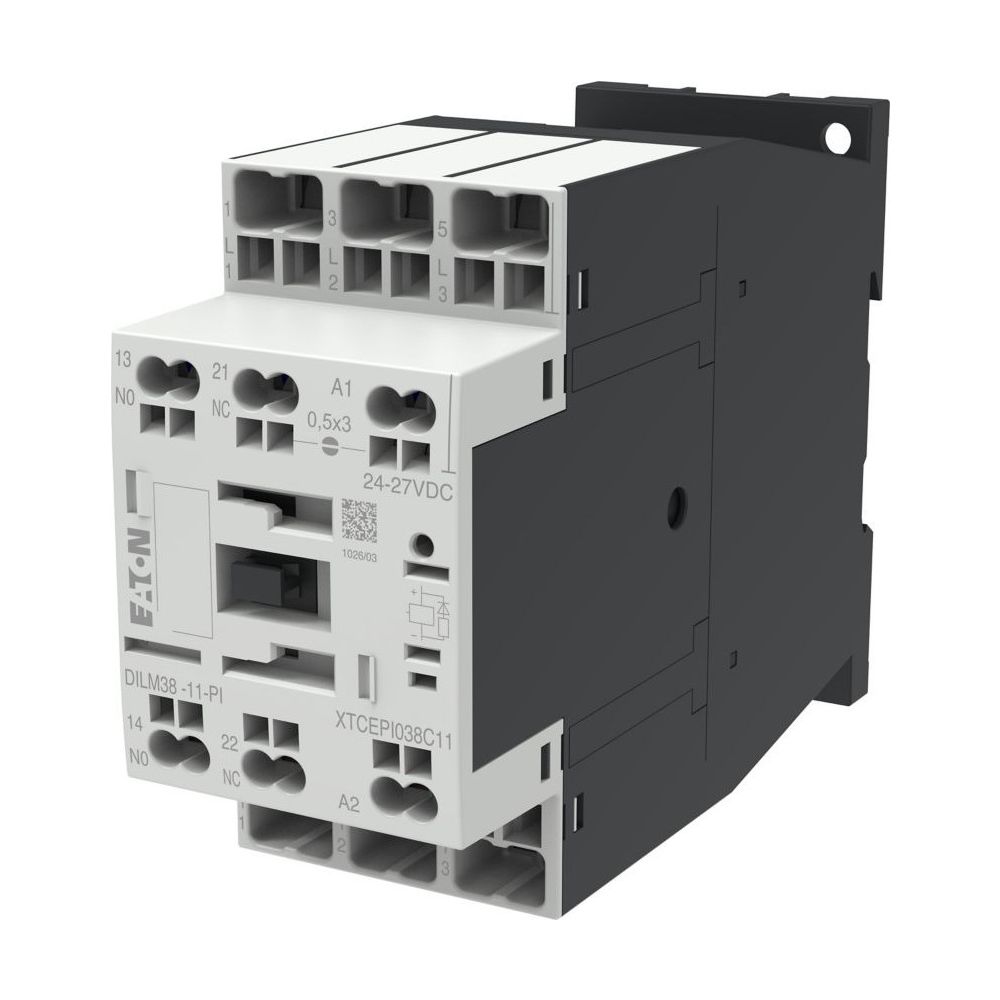

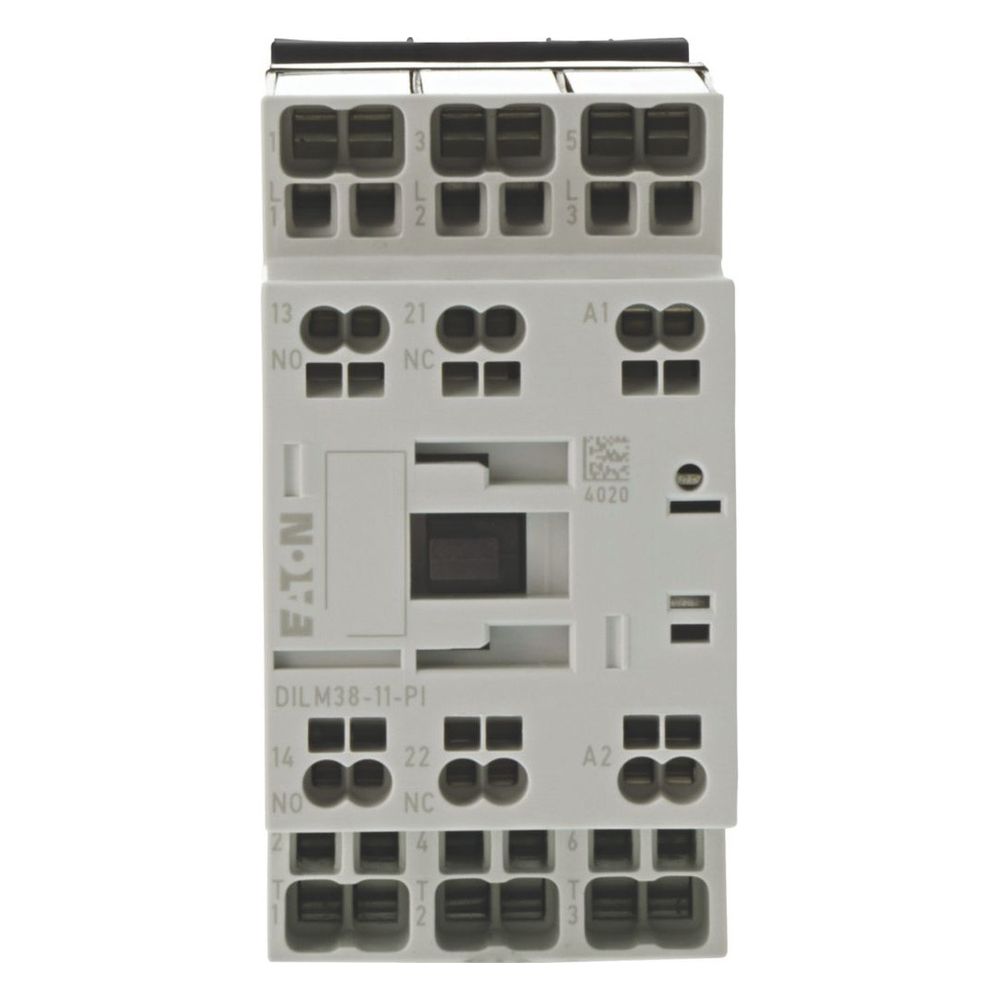

Eaton Leistungsschütz DILM DILM38-11(RDC24)-PI, 18,5kW 3-polig, Push-in Klemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Einsatz in industriellen Anwendungen konzipiert. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V eignet sich das Gerät für das Schalten von Motoren sowie für den Betrieb von Widerstandsöfen. Die Betätigung erfolgt über eine Gleichspannung von 24 bis 27 V DC.

Effiziente Anschlusstechnik

Das Schütz verfügt über moderne Push-in-Klemmen, die eine schnelle Verdrahtung ermöglichen. Diese Anschlusstechnik sorgt für eine sichere Kontaktierung der Leiter. Das kompakte Design mit einer Baubreite von 45 mm ermöglicht eine platzsparende Anordnung im Schaltschrank.

Vielseitige Einsatzmöglichkeiten

Das Gerät unterstützt die Gebrauchskategorien AC-1, AC-3 und AC-4, wodurch es flexibel für unterschiedliche Lastarten wie Käfigläufermotoren oder induktive Lasten einsetzbar ist. Ausgestattet mit einem Schließer und einem Öffner als Hilfskontakte bietet das Schütz eine solide Basis für Steuerungsaufgaben. Die Schutzart IP20 sowie die robuste Bauweise nach Rahmengröße FS2 unterstreichen die Eignung für anspruchsvolle Umgebungen.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 18,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 38 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 45 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 7 kW
• Steuerspannung: 24 - 27 V DC
• Polzahl: 3-polig
• Hilfskontakte: 1 Schließer, 1 Öffner
• Anschlusstechnik: Push-in-Klemmen
• Breite: 45 mm
• Schutzart: IP20

Durch die Kombination aus hoher Schaltleistung von 18,5 kW bei 400 V und der komfortablen Push-in-Anschlusstechnik bietet dieses Leistungsschütz eine effiziente Lösung für die Motorsteuerung. Die zuverlässige Gleichstrombetätigung und die kompakte Bauweise machen es zu einer leistungsstarken Komponente für moderne Schaltanlagen.
