Beschreibung

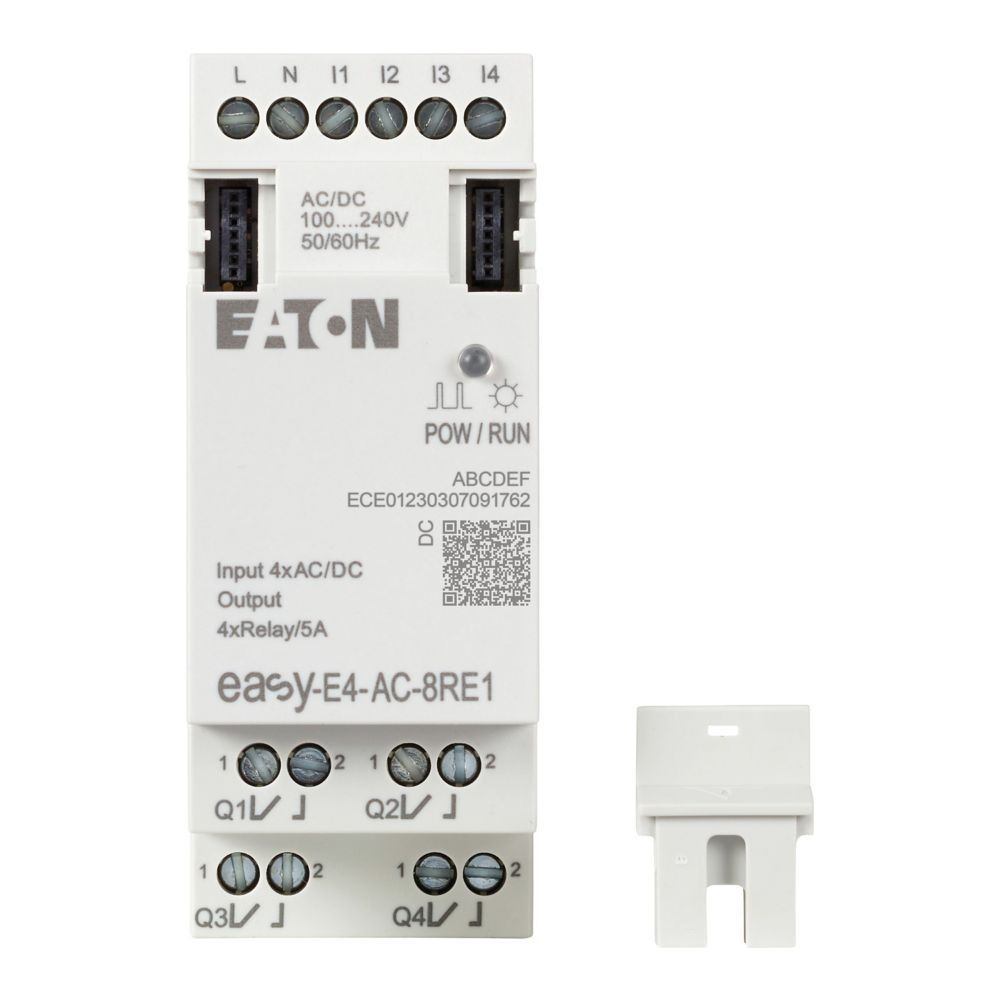

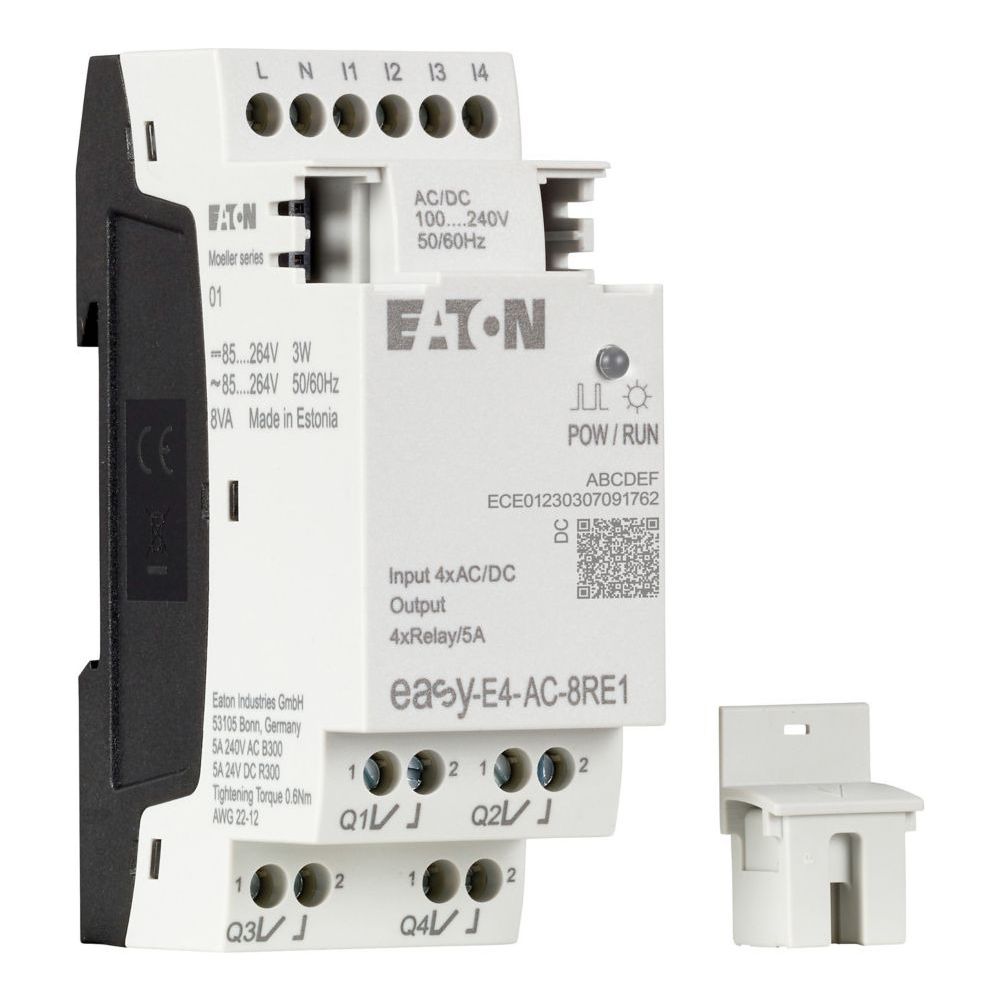

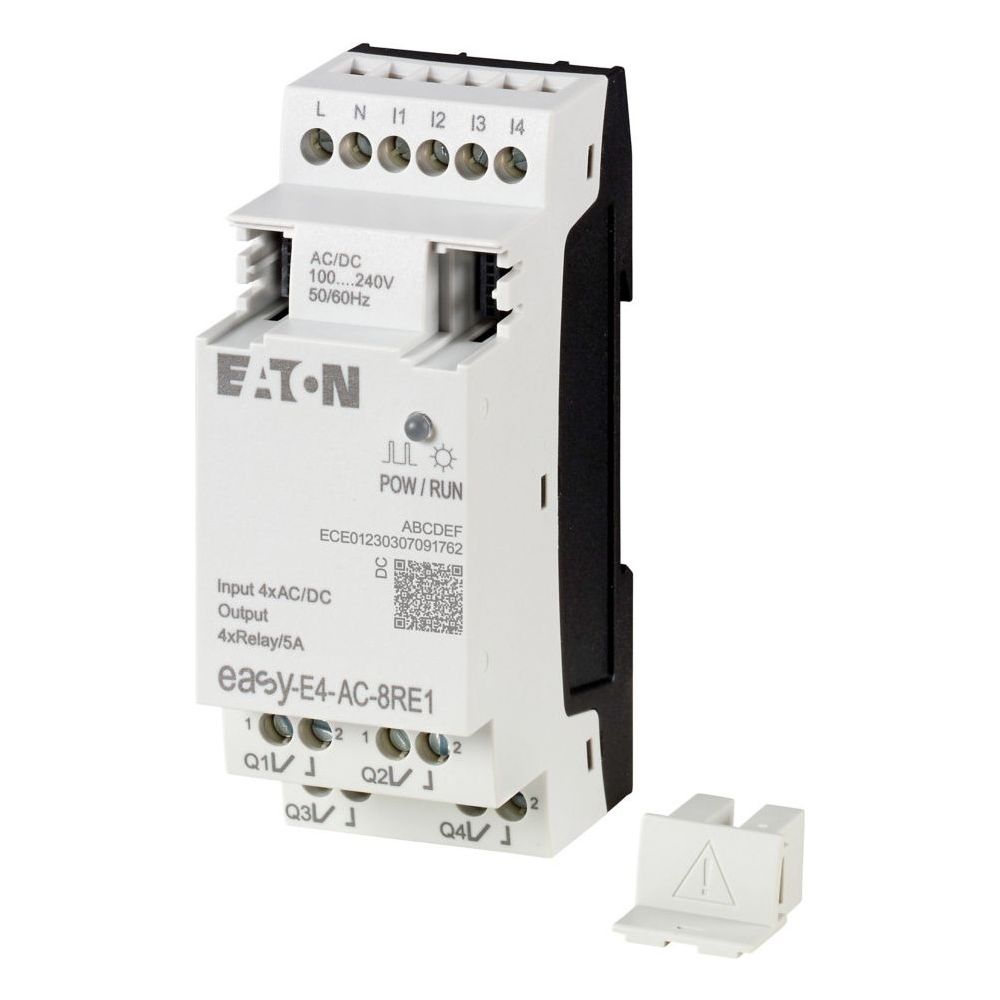

Eaton Ein-/Ausgangserweiterung easyE4 EASY-E4-AC-8RE1, 90x36x58mm, IP20
Diese Ein-/Ausgangserweiterung aus der Moeller series von Eaton dient der funktionalen Ergänzung von Steuerrelais der Baureihe easyE4. Das Modul stellt vier digitale Eingänge sowie vier Relaisausgänge zur Verfügung und ermöglicht eine flexible Systemerweiterung in industriellen Automatisierungsumgebungen.
Funktionsweise und Montage
Das Erweiterungsmodul ist für den Betrieb mit einer Versorgungsspannung von 100 bis 240 V AC beziehungsweise 110 bis 220 V DC ausgelegt. Die Anbindung an das Grundgerät erfolgt über die easyConnect-Schnittstelle, was eine einfache Installation ermöglicht. Das Gerät ist für die vertikale oder horizontale Montage konzipiert und kann wahlweise auf einer Tragschiene oder direkt an der Wand befestigt werden. Die elektrische Verbindung wird über Schraubklemmen realisiert.
Robuste Ausführung für den Schaltschrank
Mit der Schutzart IP20 ist das Modul für den Einsatz in geschützten Innenbereichen und Schaltschränken optimiert. Die kompakte Bauform mit einer Breite von 36 mm entspricht zwei Teilungseinheiten und spart Platz auf der Hutschiene. Das Gerät erfüllt zahlreiche internationale Normen, was einen zuverlässigen Betrieb in anspruchsvollen Steuerungsaufgaben sicherstellt.
Die Erweiterung bietet eine effiziente Lösung zur Skalierung von Steuerungssystemen. Mit einer Leistungsaufnahme von 3 W und einer Schaltstromkapazität von 5 A pro Relaisausgang unterstützt das Modul präzise Schaltvorgänge. Die mechanische Lebensdauer von 1.000.000 Schaltspielen unterstreicht die Langlebigkeit der Komponente im Dauerbetrieb.
Technische Daten
- Versorgungsspannung: 100 - 240 V AC / 110 - 220 V DC
- Digitale Eingänge: 4
- Relaisausgänge: 4
- Schaltstrom: 5 A
- Leistungsaufnahme: 3 W
- Schutzart: IP20
- Breite: 36 mm
- Höhe: 90 mm
- Tiefe: 58 mm
- Anschlussart: Schraubklemme
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Schraubklemme |
| Artikelnummer | EATON-197221 |
| Ausstattung | Relaisausgang |
| Breite | 36 |
| EAN | 4015081939435 |
| EAN-13 | 4015081939435 |
| Einbaulage | Vertikal Horizontal |
| Einschaltstrom | 12,5 A (für 6 ms) |
| Erweiterbar | Ja |
| Erweiterungsgerät | Ja |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,14 kg |
| Grundgerät | Nein |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 3 |
| Luftentladung | 8 |
| Mit Display | Nein |
| Mit Relaisausgang | Ja |
| Mit Zeitschaltuhr | Nein |
| Modellcode | EASY-E4-AC-8RE1 |
| Netzfrequenz | 50 / 60 Hz (± 5%) |
| Paralleles Schalten | Nicht gestattet |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 36 |
| Produktgewicht | 0,125 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | MODBUS TCP / IP |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Restwelligkeit | ≤5 |
| Schaltstrom | 5 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | Wechselstrom |
| Spannungseinbrüche | 10 |
| Tiefe | 58 |
| Typ | easyE4 Erweiterung |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
