Beschreibung

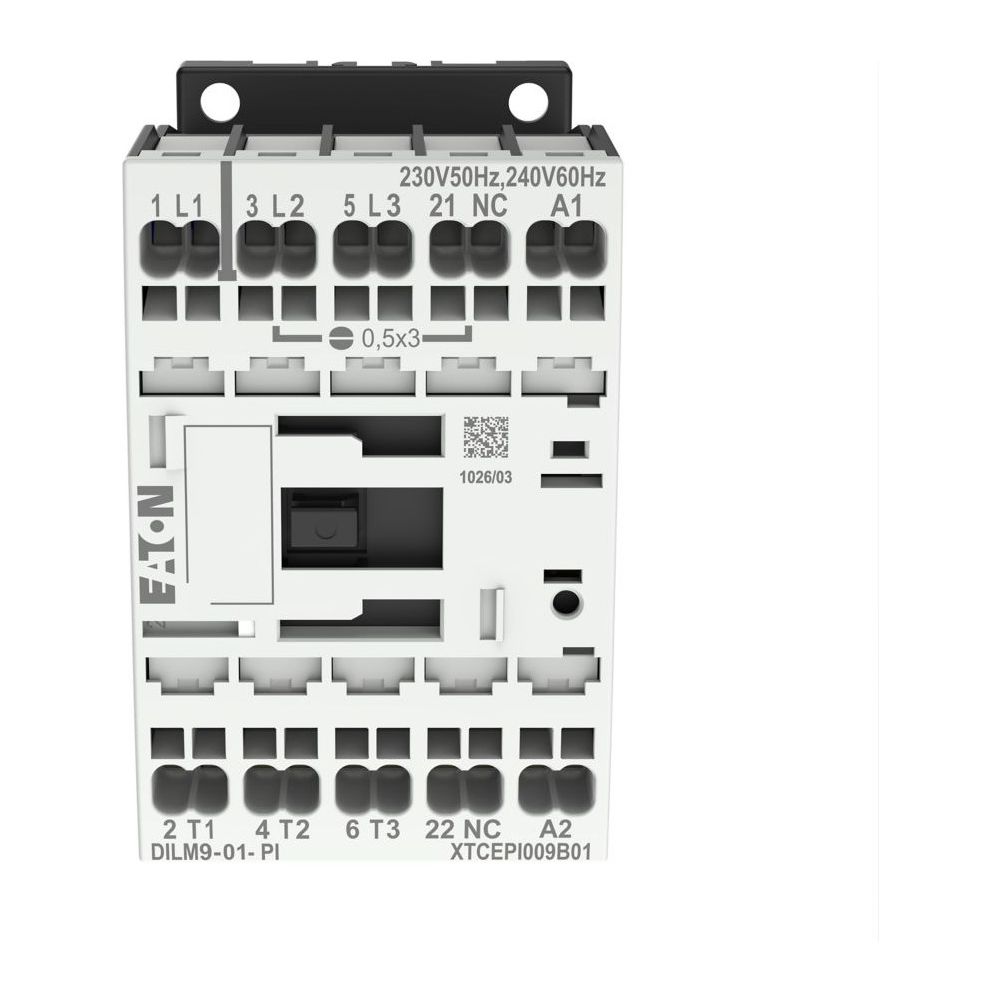

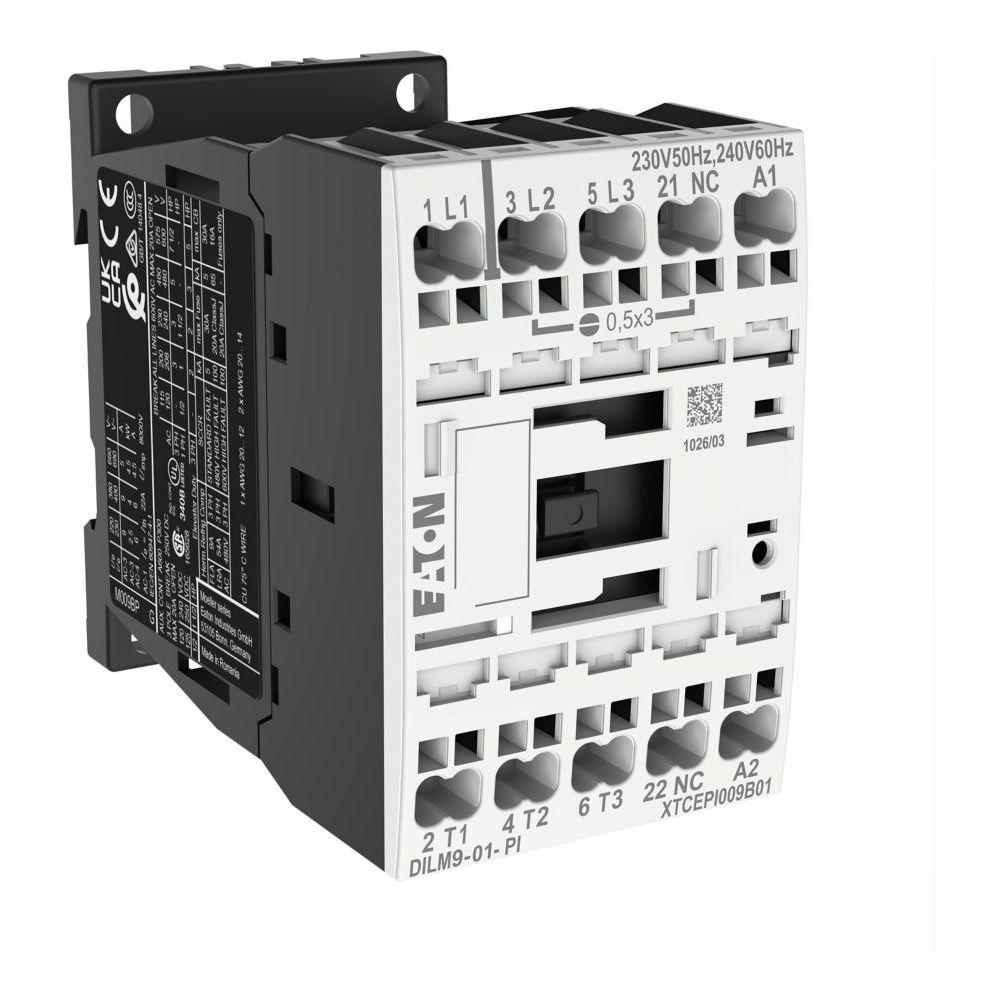

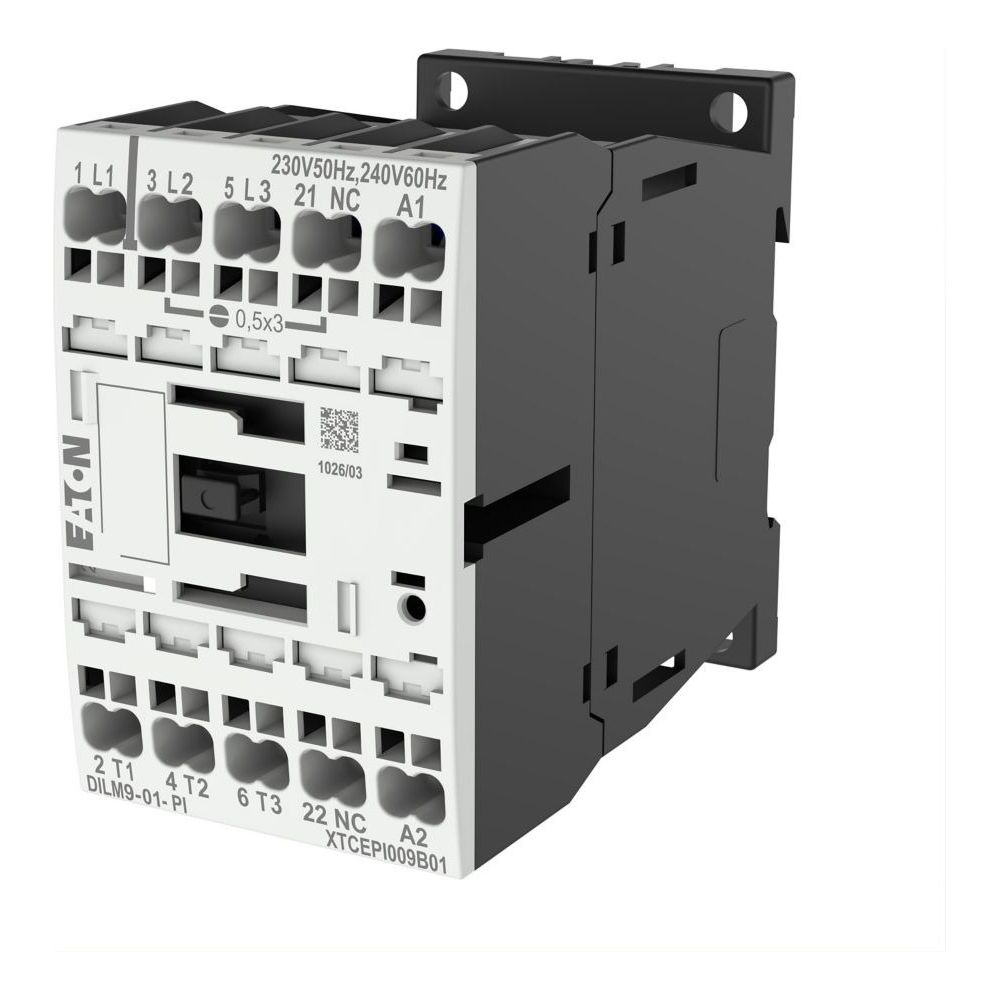

Eaton Leistungsschütz DILM9-01, 4kW, 3-polig, 230V, 1 Ö, Push-in-Klemmen, 68x45x75mm
Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V eignet sich das Gerät für Schaltaufgaben in der Industrie und Gebäudetechnik. Dank der Push-in-Klemmen ermöglicht das Schütz eine effiziente Installation.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt Anwendungen wie das Anlassen, Ausschalten während des Betriebs, Reversieren und Tippen. Zudem ist das Gerät für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet.
Robuste Konstruktion und Sicherheit
Das Gerät zeichnet sich durch eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen aus. Die Schutzart IP20 sowie die integrierte Spiegelkontakt-Ausstattung unterstützen einen sicheren Betrieb. Die Wechselstrombetätigung erfolgt über eine Steuerspannung von 230 V bei 50 Hz bzw. 240 V bei 60 Hz, wobei das kompakte Design mit einer Breite von 45 mm eine platzsparende Montage ermöglicht.
Dieses Leistungsschütz bietet eine Lösung für die Motorsteuerung und Lastschaltung. Mit einem Bemessungsbetriebsstrom von 9 A bei AC-3 und 22 A bei AC-1 deckt es ein breites Anwendungsspektrum ab. Die Bauweise und die Anschlusstechnik durch Push-in-Klemmen machen es zu einer Komponente für professionelle Schaltanlagen.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Steuerspannung: 230 V AC (50 Hz) / 240 V AC (60 Hz)
- Anschlusstechnik: Push-in-Klemmen
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Push-in Klemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-199234 |
| Ausstattung | Spiegelkontakt |
| Breite | 45 |
| EAN | 4015081973187 |
| EAN-13 | 4015081973187 |
| Einschaltdauer | 100 |
| Gewicht | 0,238 kg |
| Höhe | 68 |
| Lichtbogenzeit | 10 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,225 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schutzart | IP20 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| WEEE-Nr. | 92318050 |
