Beschreibung

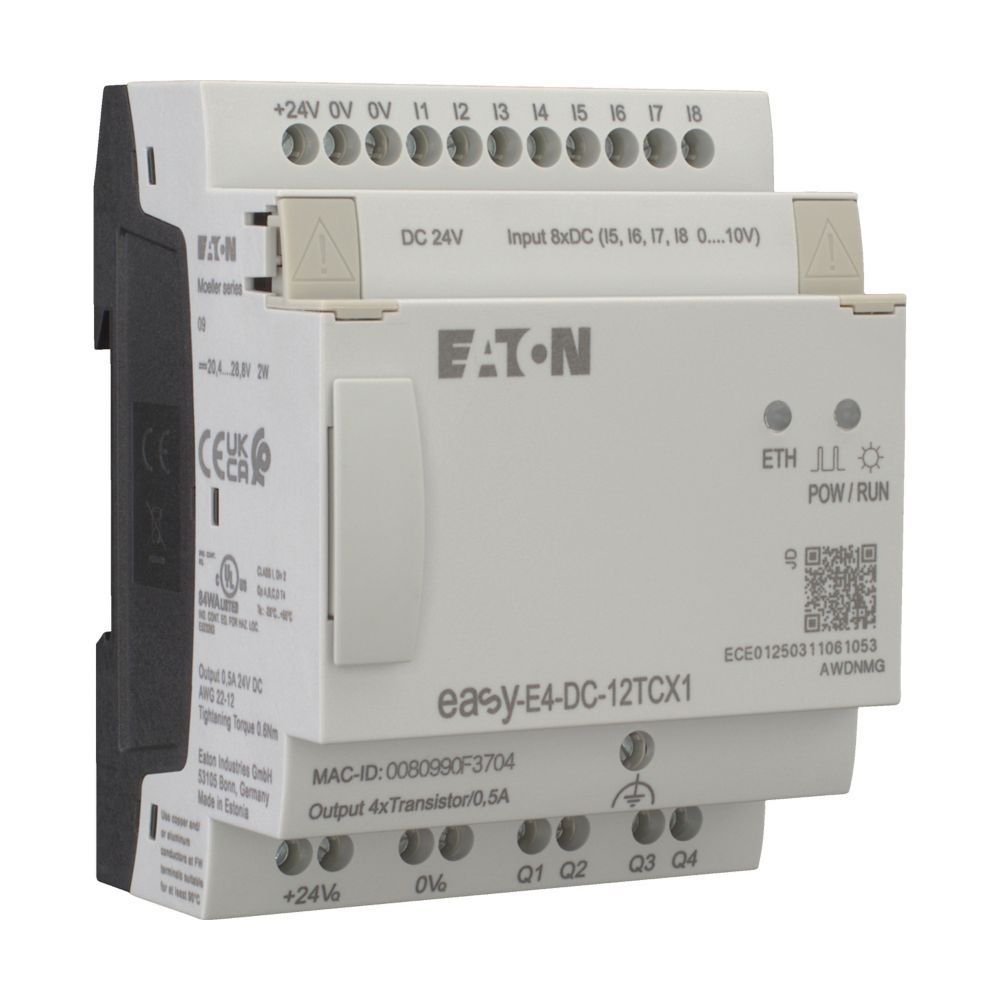

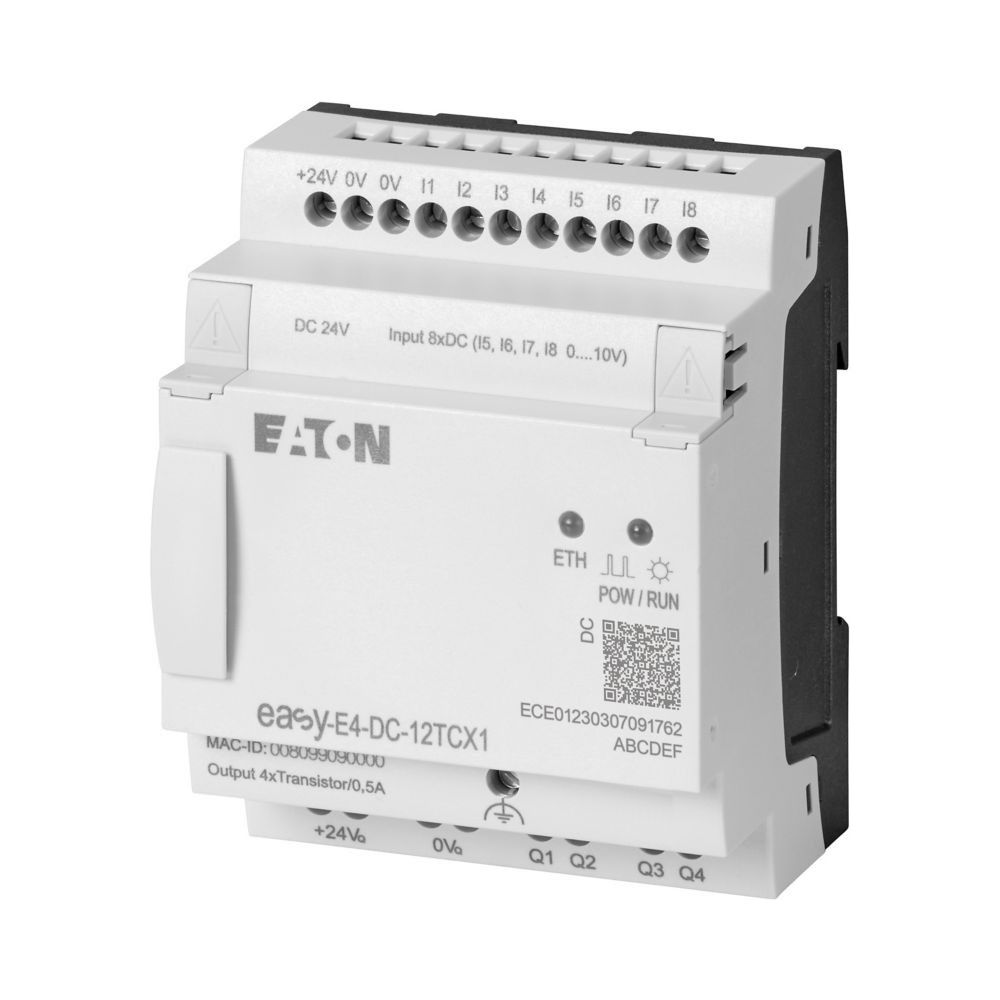

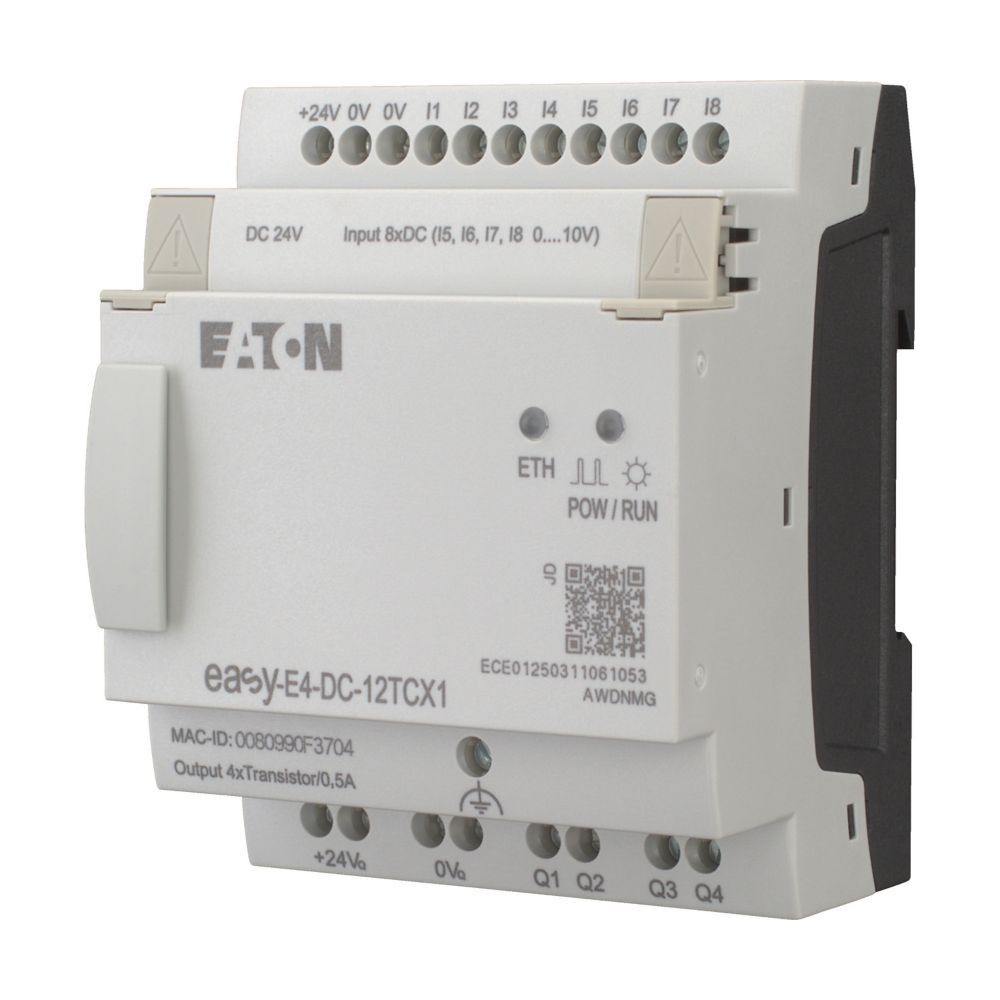

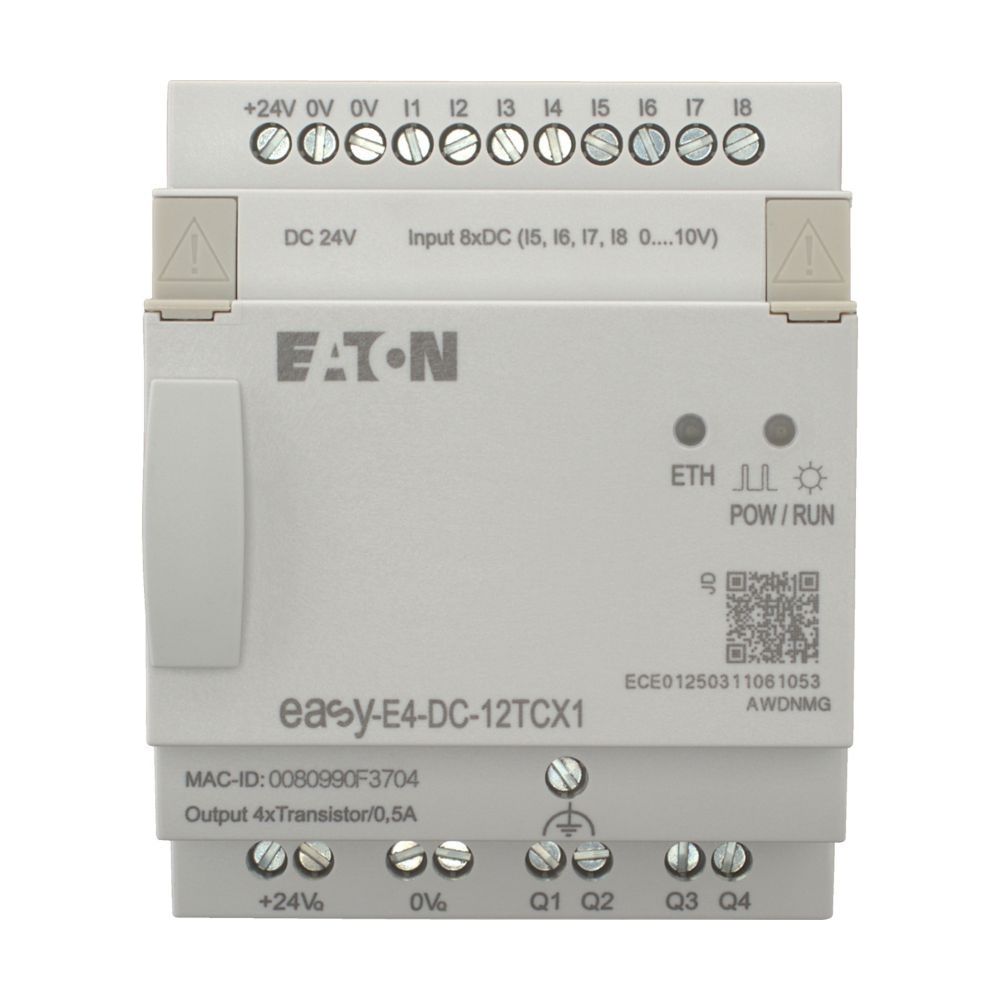

Eaton Moeller® series EASY Steuerrelais, easyE4 (erweiterbar, Ethernet), 24 V DC, Digitaleingänge: 8, davon analog verwendbar:
Das Steuerrelais aus der Eaton Moeller series easyE4 ist ein leistungsfähiges Basisgerät für die Automatisierungstechnik. Es zeichnet sich durch eine integrierte Ethernet-Schnittstelle, eine Versorgungsspannung von 24 V DC sowie eine flexible Erweiterbarkeit aus und eignet sich für anspruchsvolle Steuerungsaufgaben.
Vielseitige Ein- und Ausgänge
Das Gerät verfügt über 8 Digitaleingänge, von denen 4 zusätzlich als Analogeingänge (0-10 V) genutzt werden können. Zudem stehen 4 Transistorausgänge zur Verfügung. Die integrierte Ethernet-Schnittstelle unterstützt das Protokoll MODBUS TCP/IP und ermöglicht eine einfache Netzwerkintegration. Zur Verdrahtung sind Schraubklemmen vorhanden.
Flexibilität und Montage
Das Steuerrelais ist für die Hutschienenmontage (35 mm) konzipiert und unterstützt zudem die Wand- oder Direktmontage. Dank der integrierten Zeitschaltuhr und Diagnose-LEDs ist eine effiziente Überwachung möglich. Das System ist mit weiteren digitalen Ein- und Ausgangserweiterungen der easyE4-Serie kombinierbar.
Technische Daten
- Versorgungsspannung: 24 V DC
- Digitaleingänge: 8
- Analogeingänge: 4
- Digitalausgänge: 4 (Transistor)
- Schnittstelle: Ethernet (MODBUS TCP/IP)
- Schutzart: IP20
- Breite: 72 mm
- Höhe: 90 mm
- Tiefe: 58 mm
- Anschlussart: Schraubklemme
Das kompakte Steuerrelais bietet mit seiner Kombination aus 8 Digitaleingängen, 4 Analogeingängen und 4 Transistorausgängen eine solide Basis für diverse Automatisierungsprojekte. Die integrierte Ethernet-Konnektivität und die einfache Erweiterbarkeit machen es zu einer flexiblen Lösung für den Schaltschrankbau. Mit einer Versorgungsspannung von 24 V DC und der Schutzart IP20 ist das Gerät für den professionellen Einsatz ausgelegt.
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-197214 |
| Benutzt mit | easyE4 |
| Breite | 72 |
| Datenübtragrate | 10 / 100 Mbit / s |
| EAN | 4015081939459 |
| EAN-13 | 4015081939459 |
| Einbaulage | Horizontal Vertikal |
| Eingang | Gleichspannung |
| Eingangsimpedanz | 13,3 kΩ |
| Einschaltstrom | 12,5 A (für 6 ms) |
| Erweiterbar | Ja |
| Erweiterungsgerät | Nein |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,218 kg |
| Grundgerät | Ja |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kabeltyp | CAT5 |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 2 |
| Luftentladung | 8 |
| Mit Display | Nein |
| Mit Relaisausgang | Nein |
| Mit Zeitschaltuhr | Ja |
| Modellcode | EASY-E4-DC-12TCX1 |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 72 |
| Produktgewicht | 0,2 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | MODBUS TCP / IP |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Schaltstrom | 0,5 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | DC |
| Tiefe | 58 |
| Typ | easyE4 Grundgerät |
| Verlustleistung | 3,4 W (bei 24 V DC) |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
