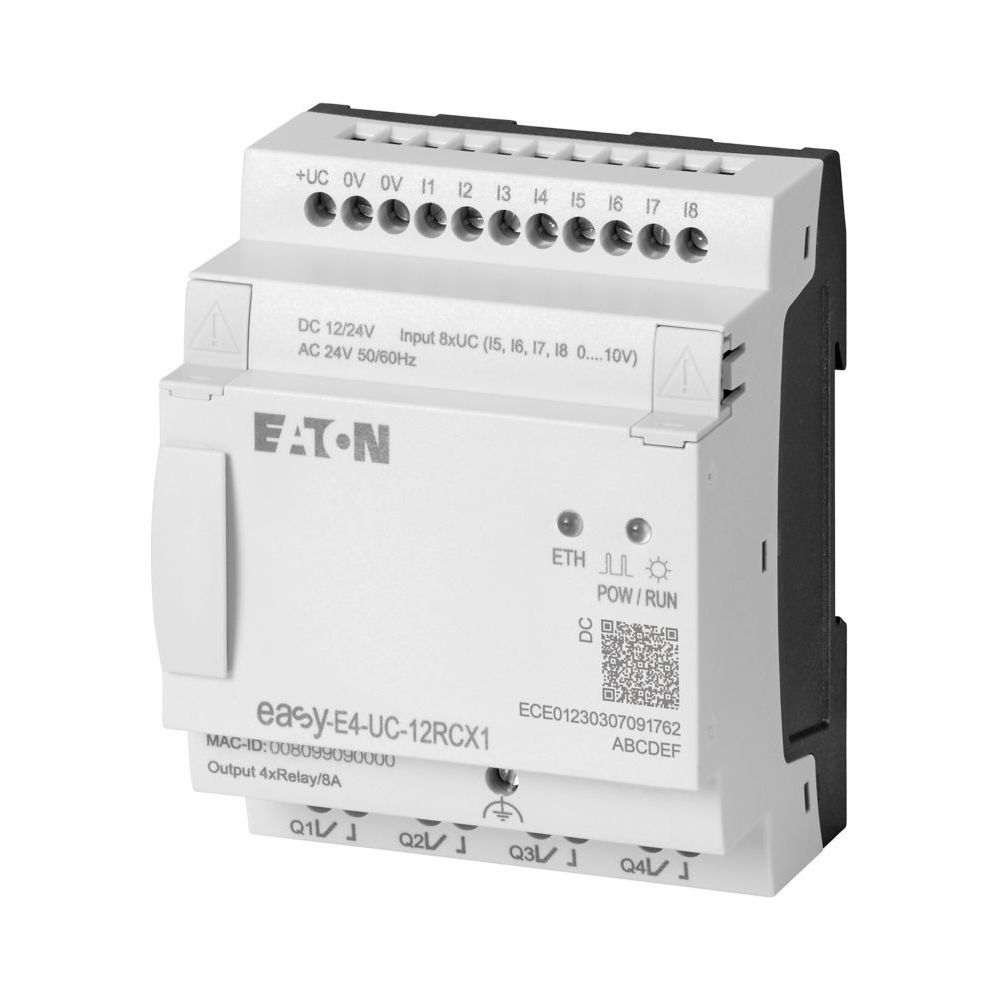

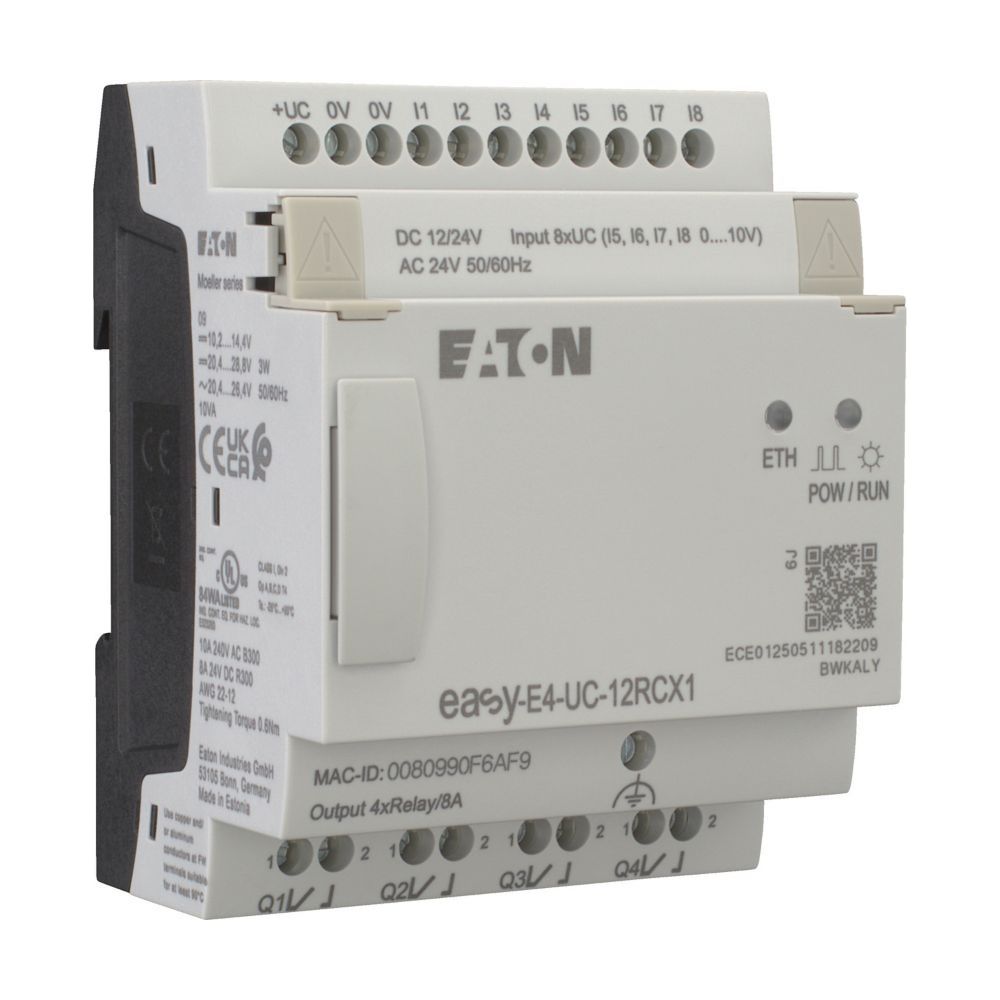

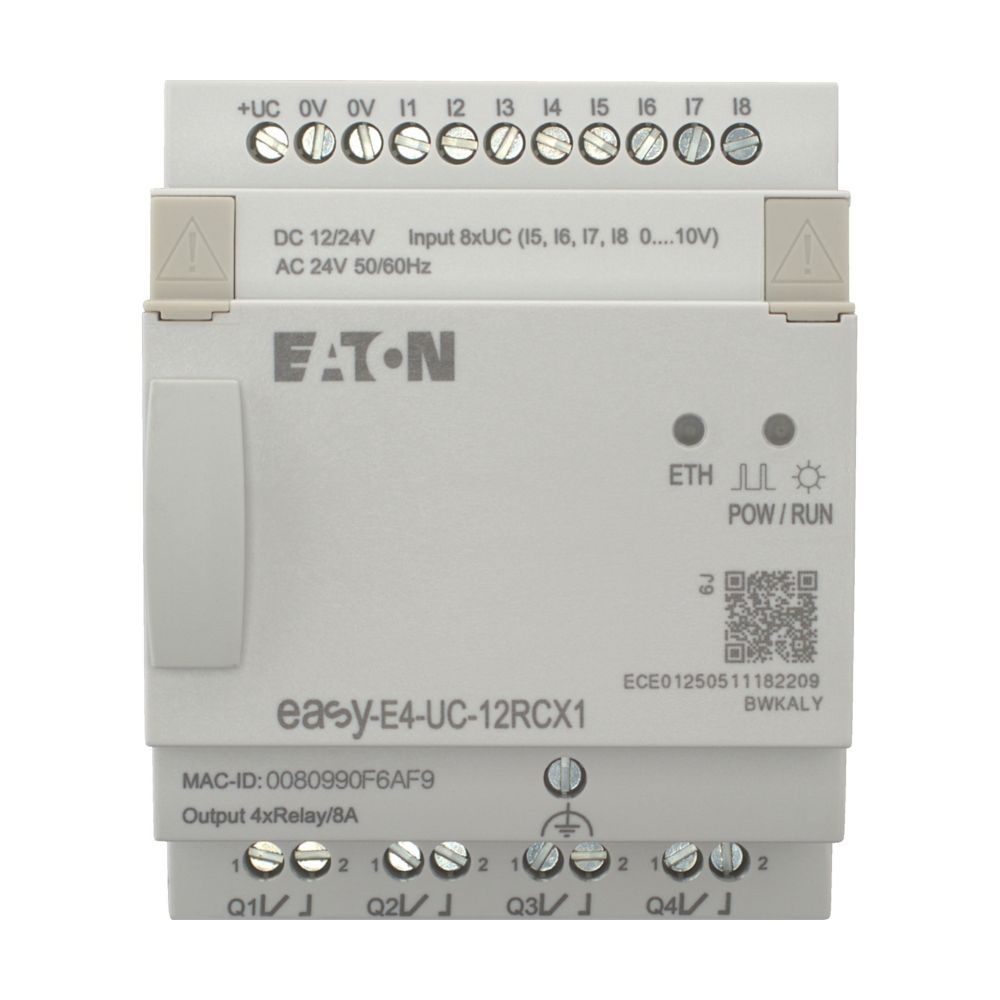

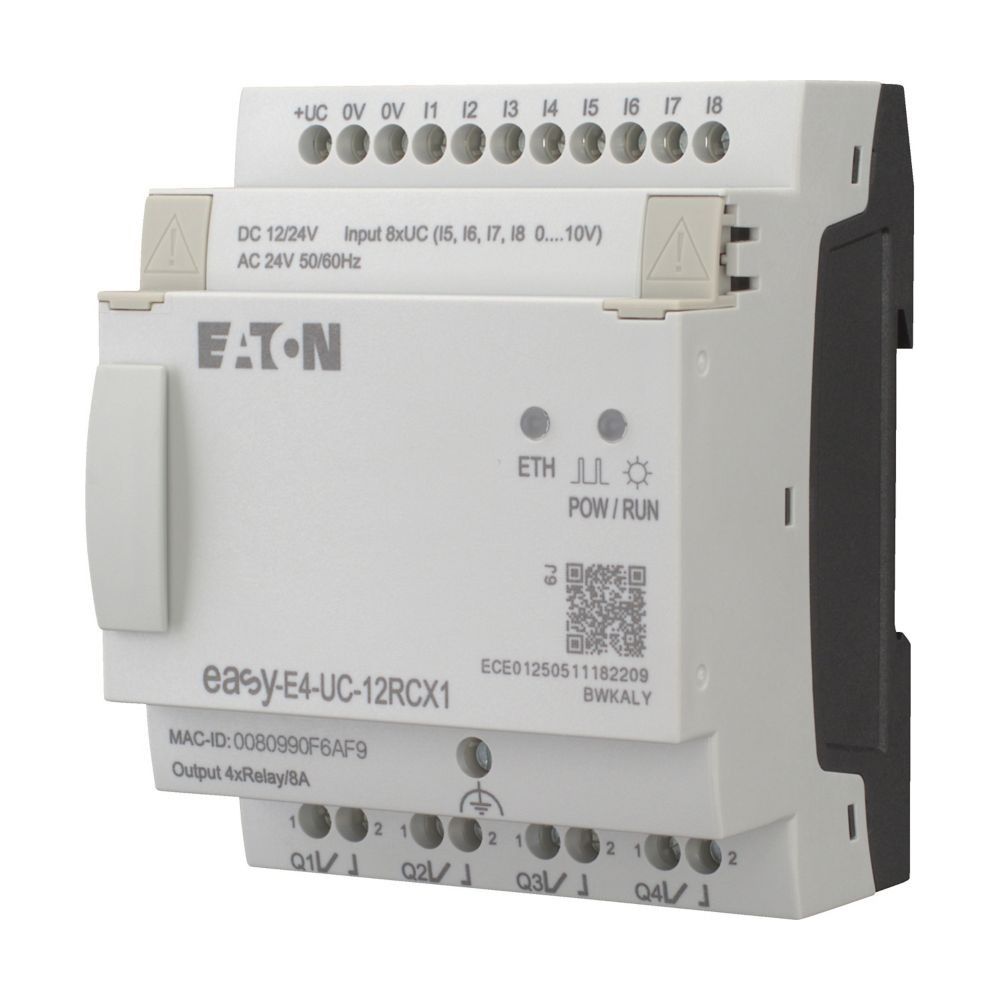

Eaton Steuerrelais easyE4 EASY-E4-UC-12RCX1, 12/24V DC 24V AC, 72x90x58mm

Das elektronische Steuerrelais aus der easyE4-Serie von Eaton Moeller dient als leistungsfähiges Grundgerät für Automatisierungsaufgaben. Es zeichnet sich durch seine Flexibilität aus, da es sowohl mit 12/24 V DC als auch mit 24 V AC betrieben werden kann und über eine integrierte Ethernet-Schnittstelle für die Netzwerkkommunikation verfügt. Das Modul ist modular erweiterbar und bietet eine präzise Steuerung für vielfältige industrielle Anwendungen.

Vielseitige Ein- und Ausgänge

Das Steuerrelais verfügt über acht digitale Eingänge, von denen vier flexibel als Analogeingänge oder als Schnellzähler mit einer Zählfrequenz von bis zu 10 kHz genutzt werden können. Zur Ansteuerung von Lasten stehen vier Relaisausgänge zur Verfügung, die für Schaltströme von bis zu 8 A ausgelegt sind. Die Anbindung erfolgt über Schraubklemmen, was eine stabile Installation in unterschiedlichen Schaltumgebungen ermöglicht.

Intelligente Funktionen und Kommunikation

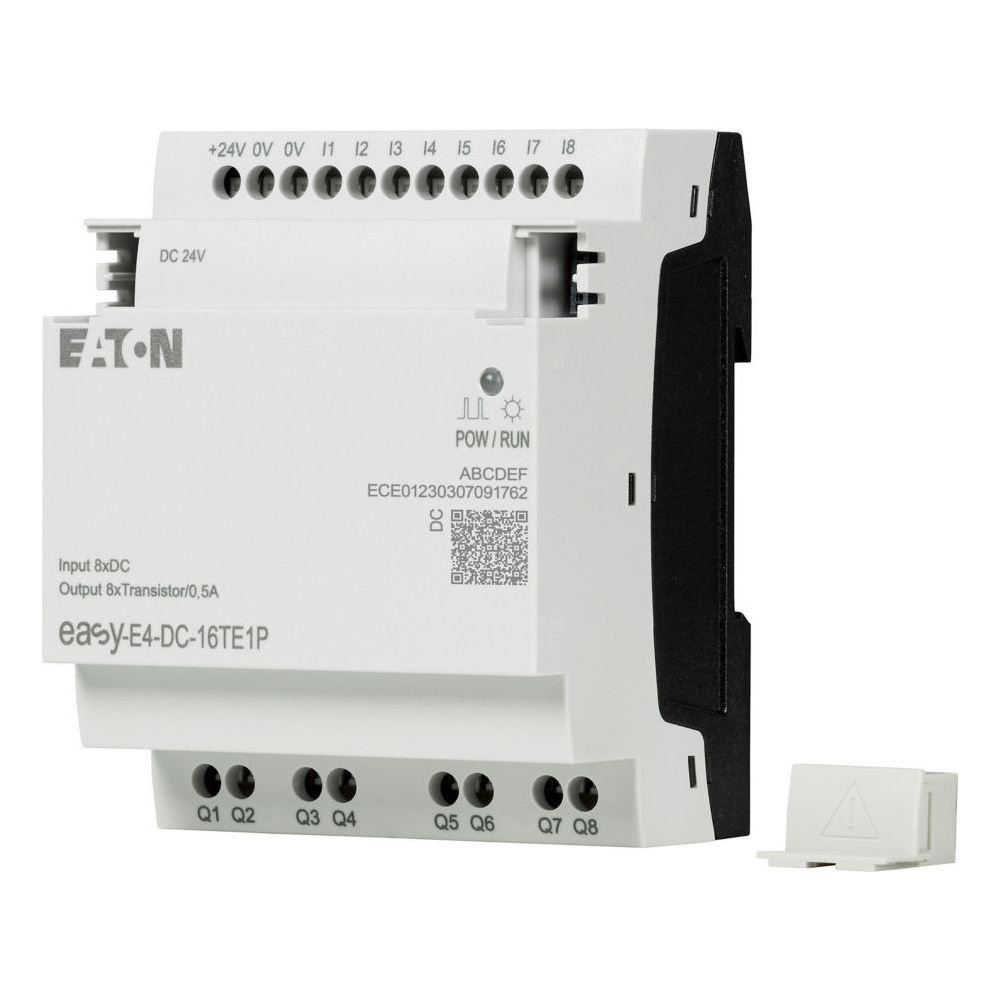

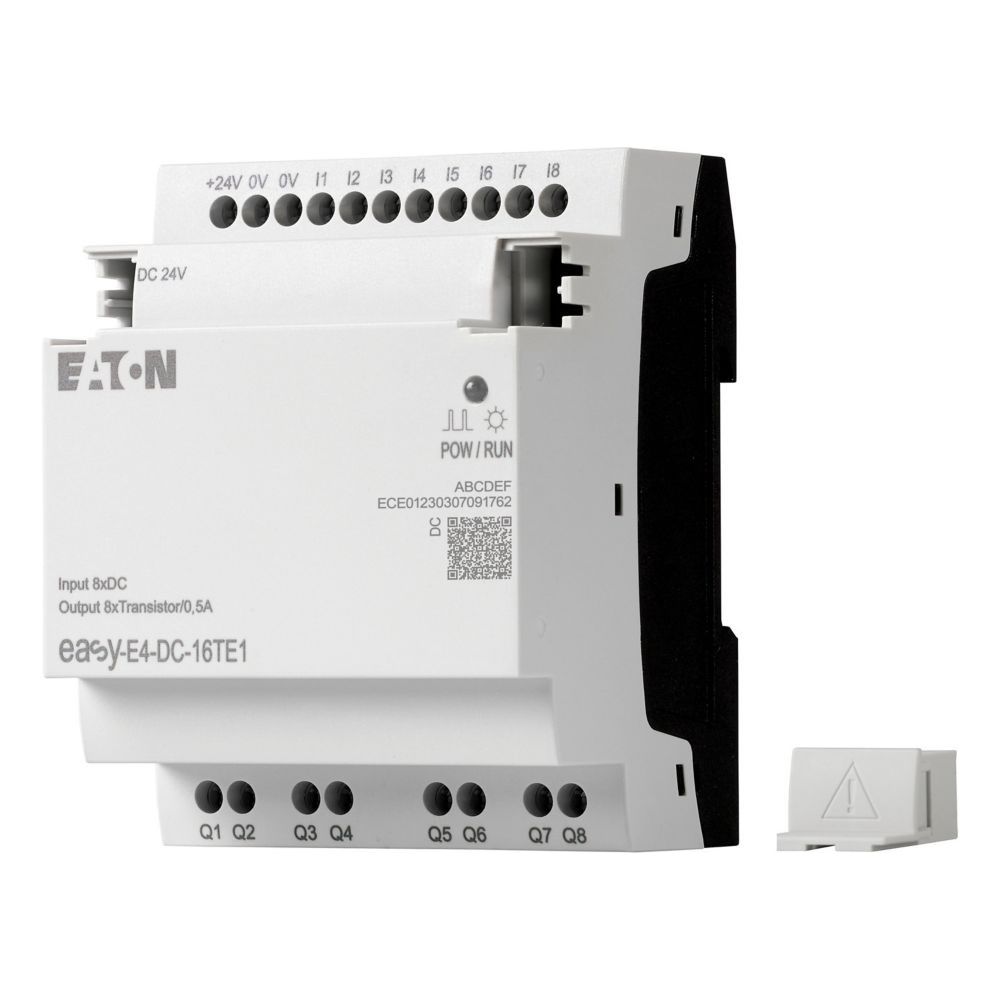

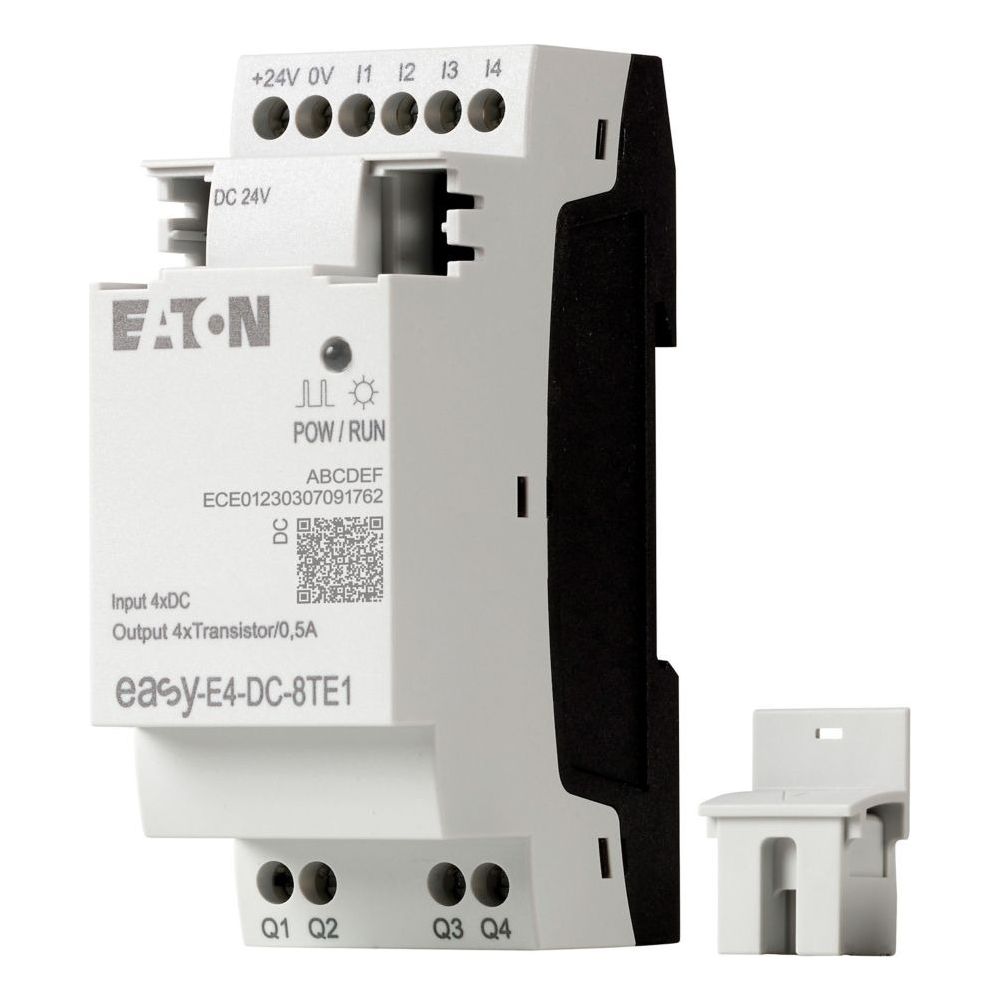

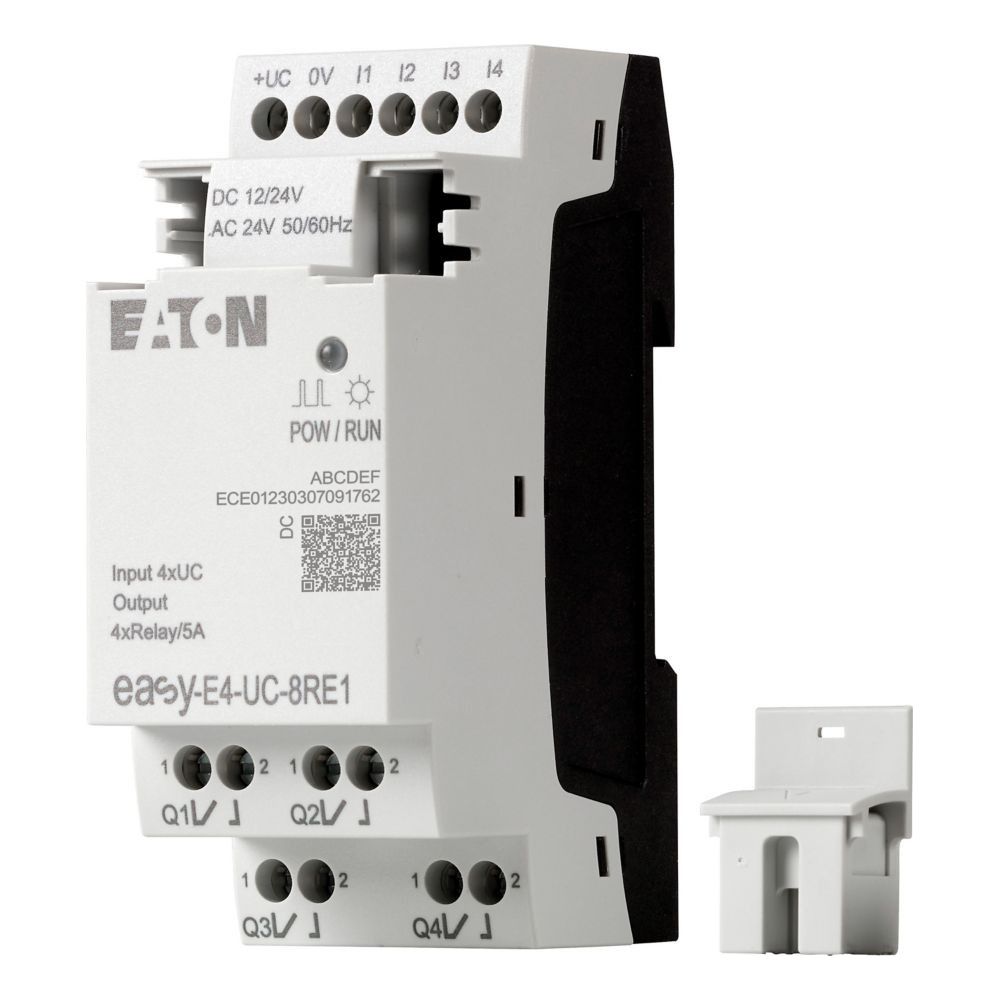

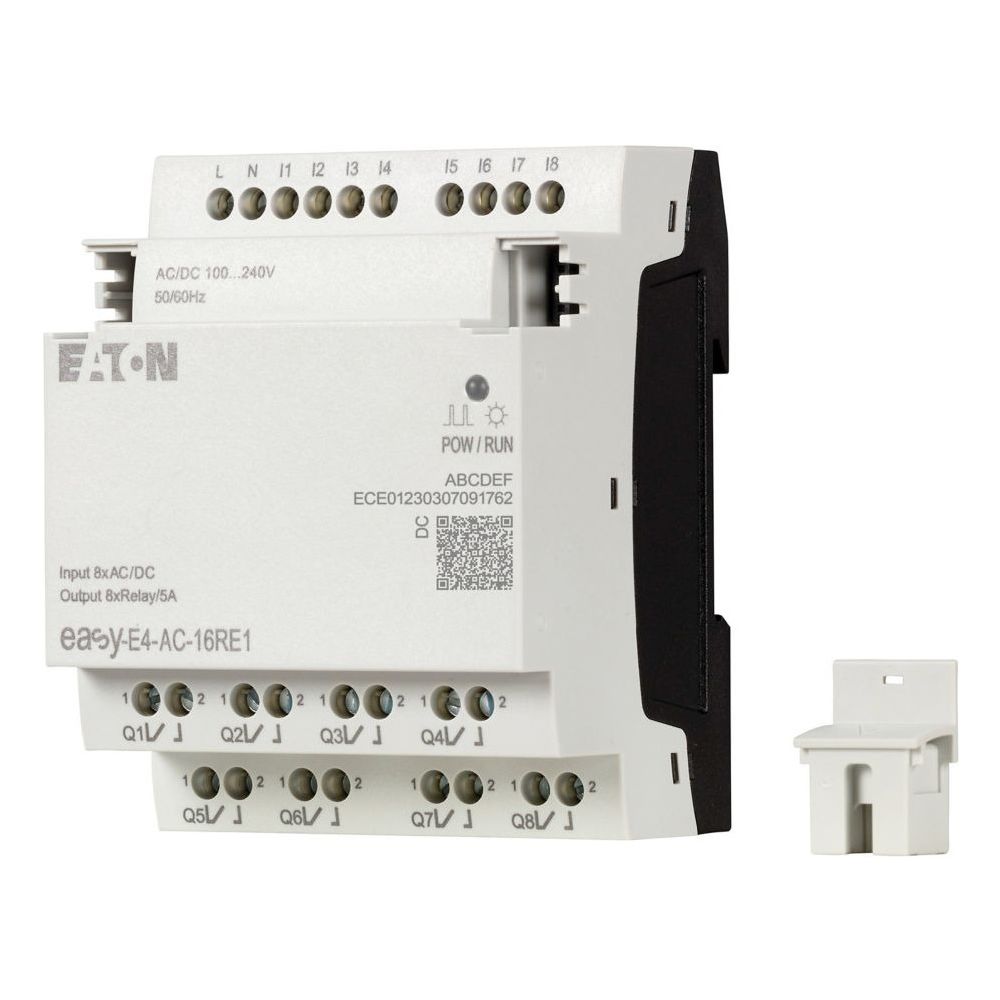

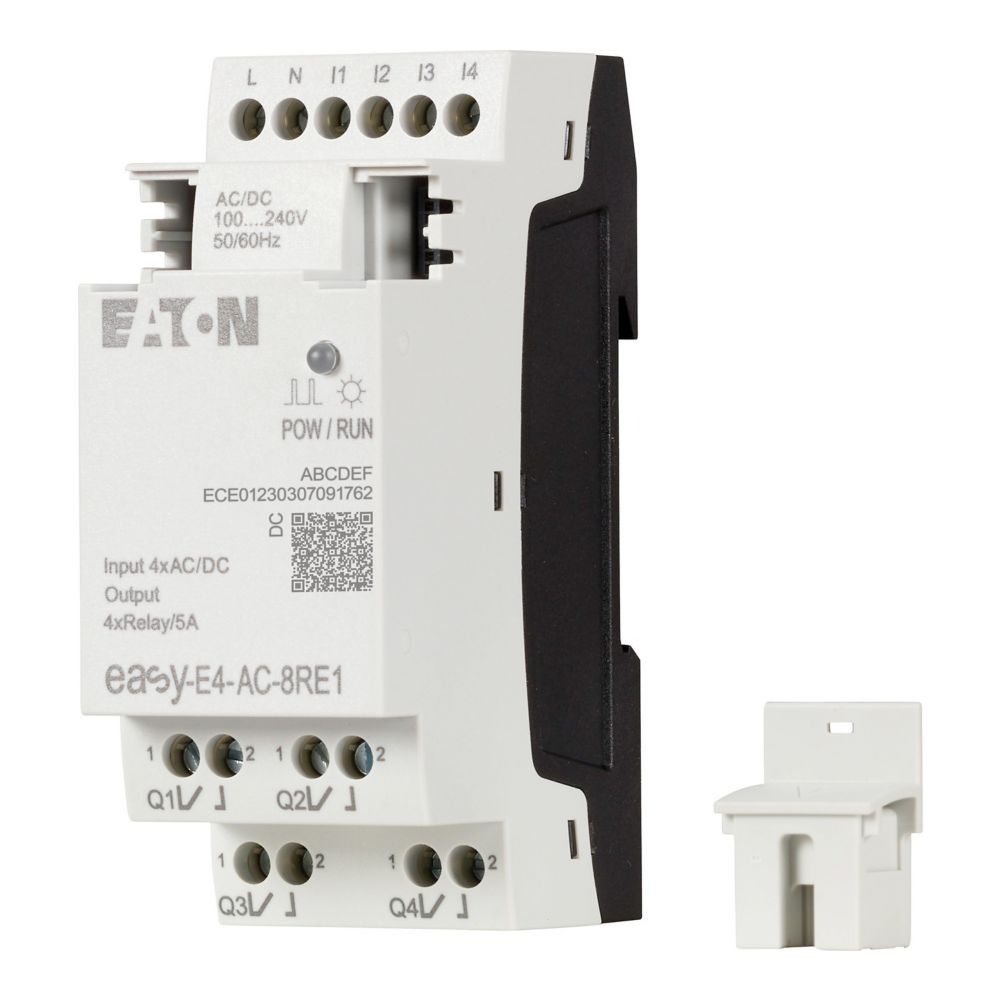

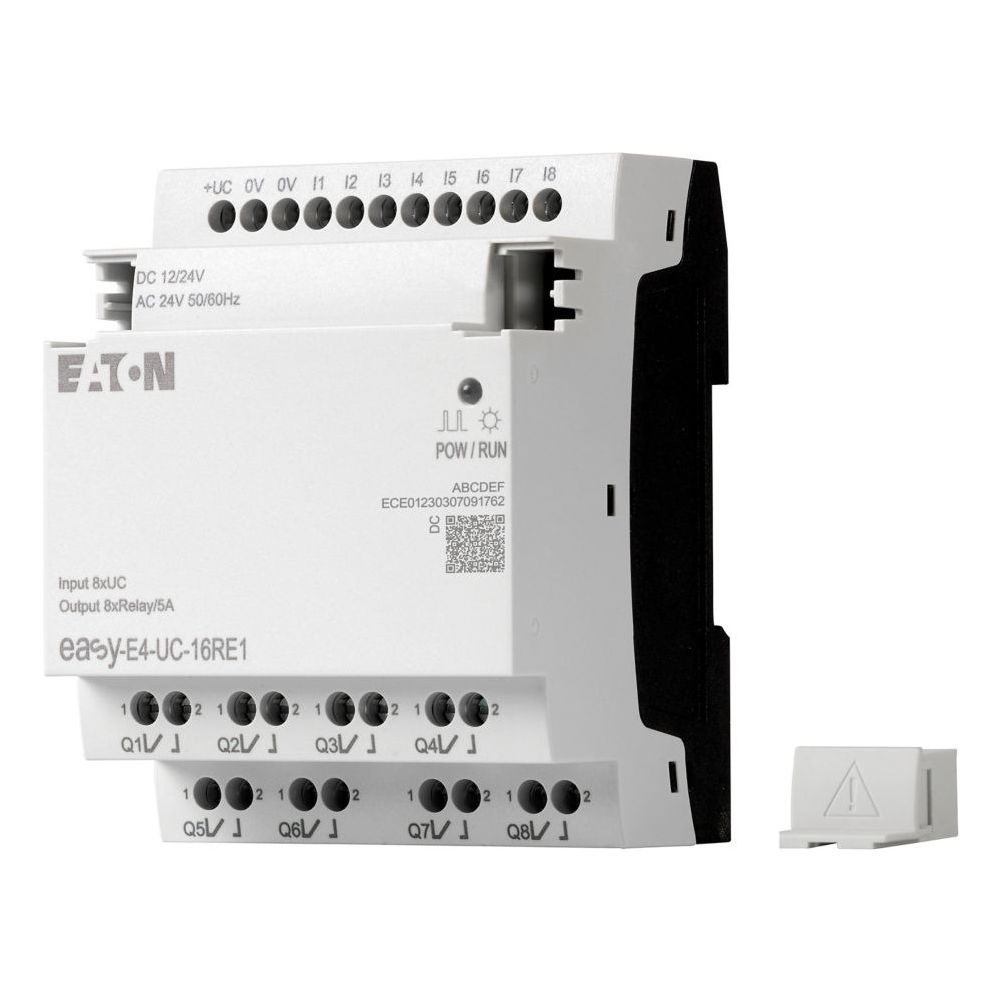

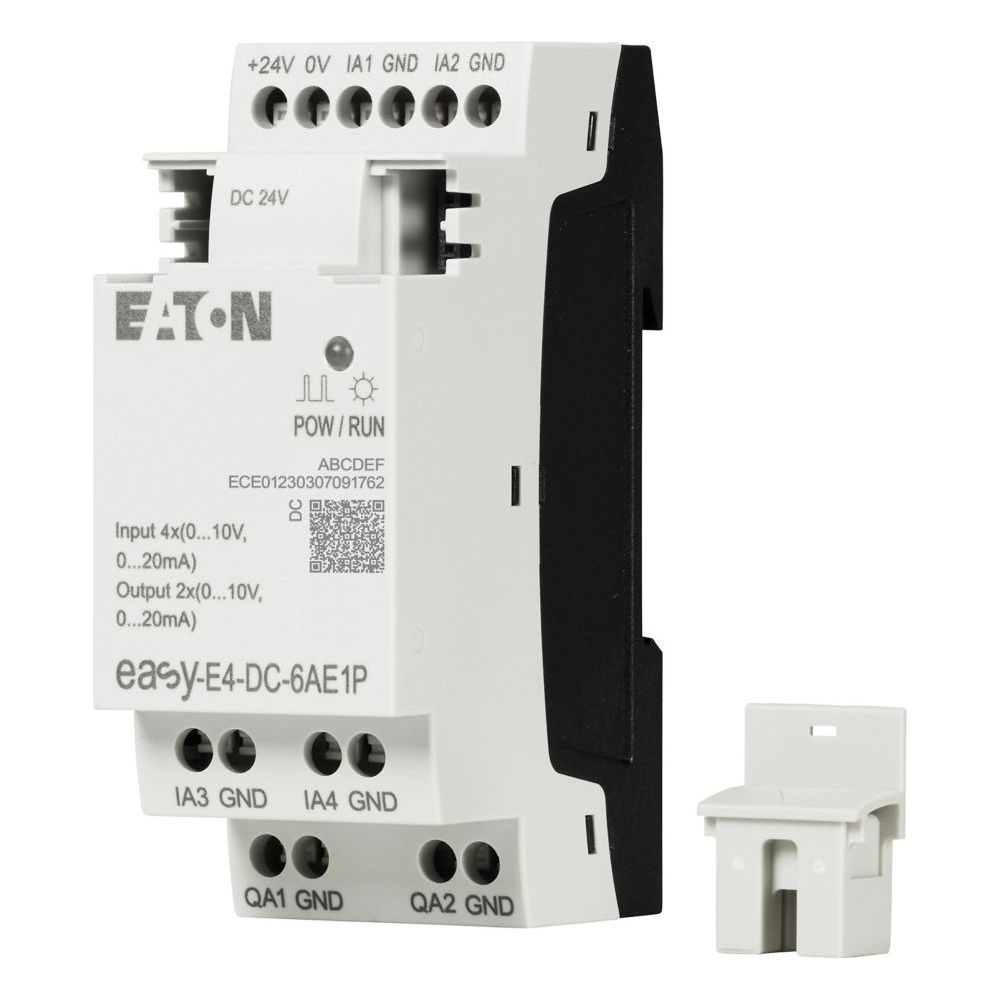

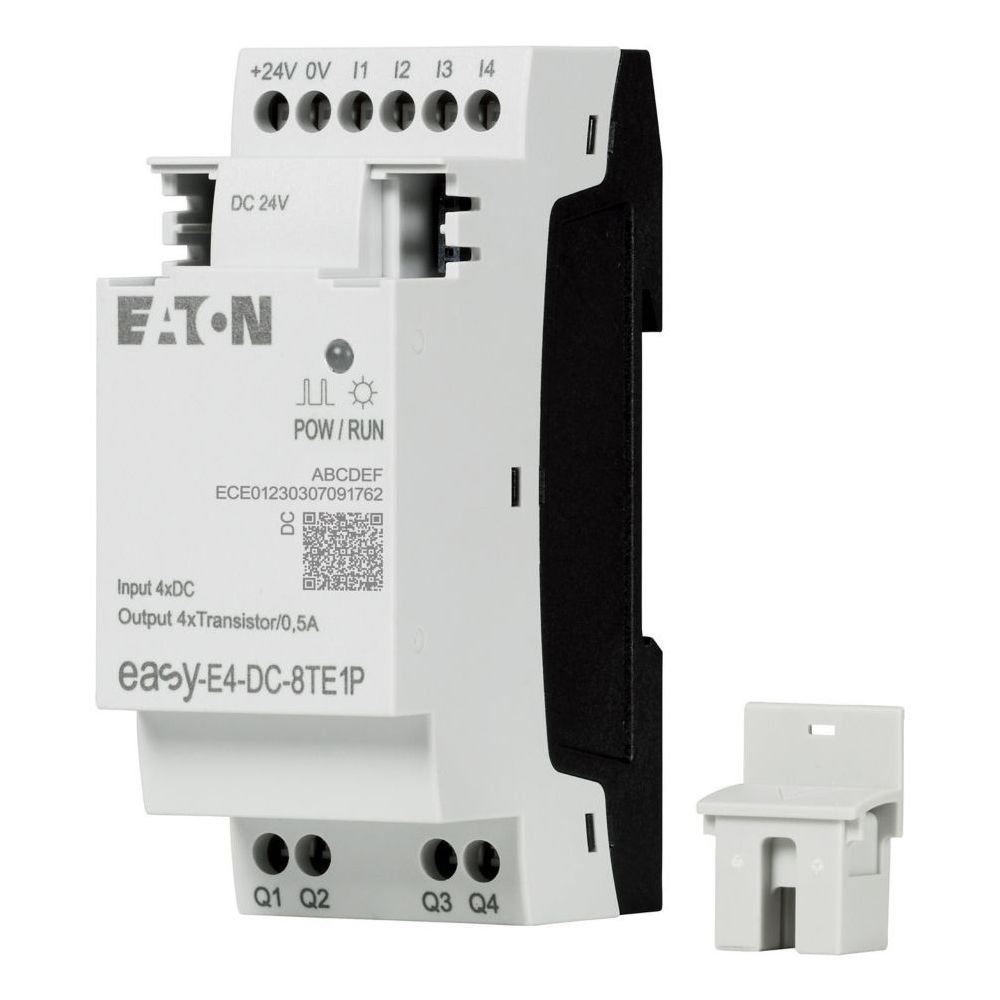

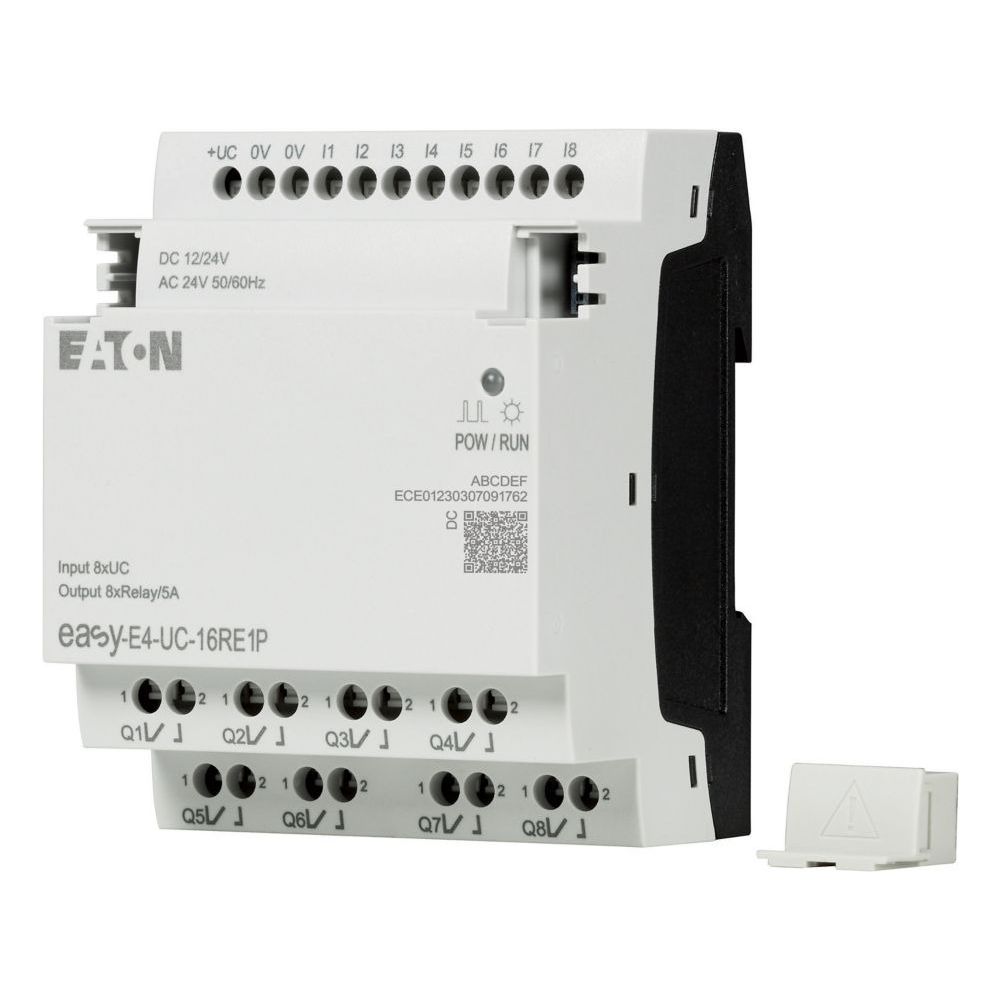

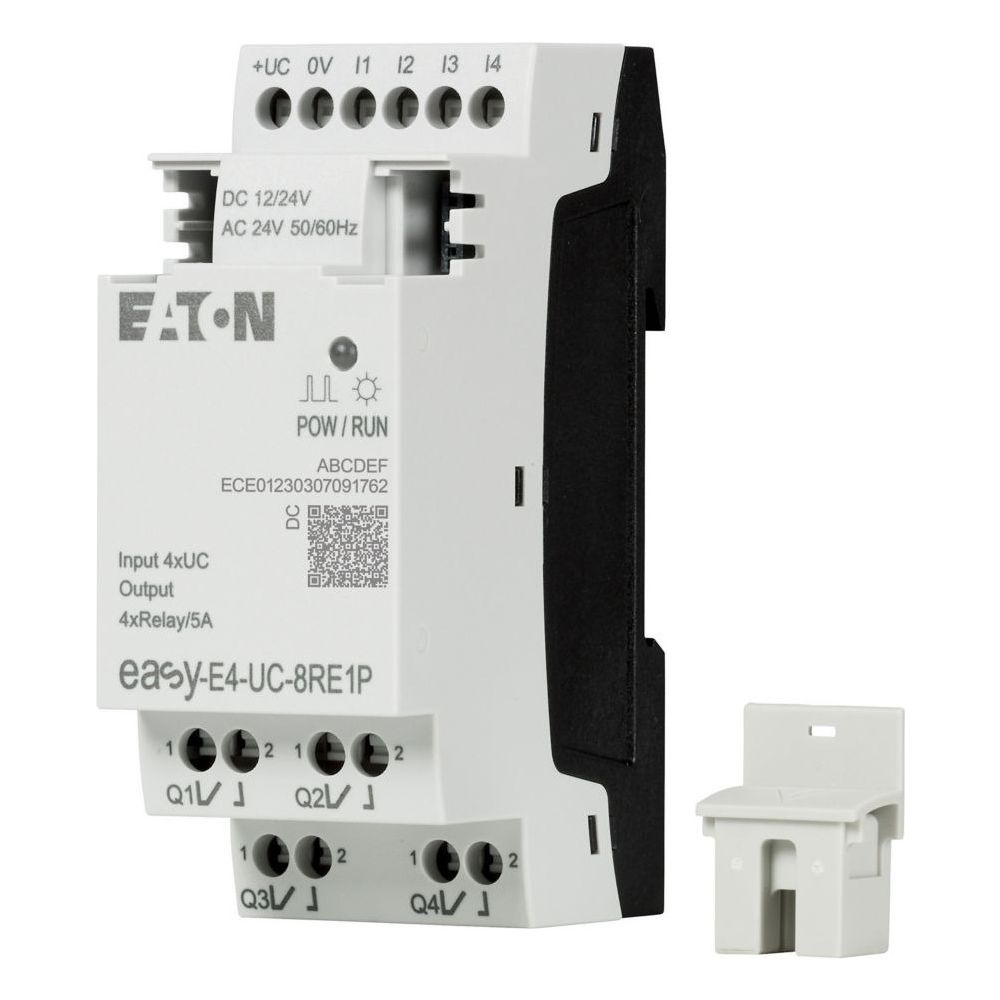

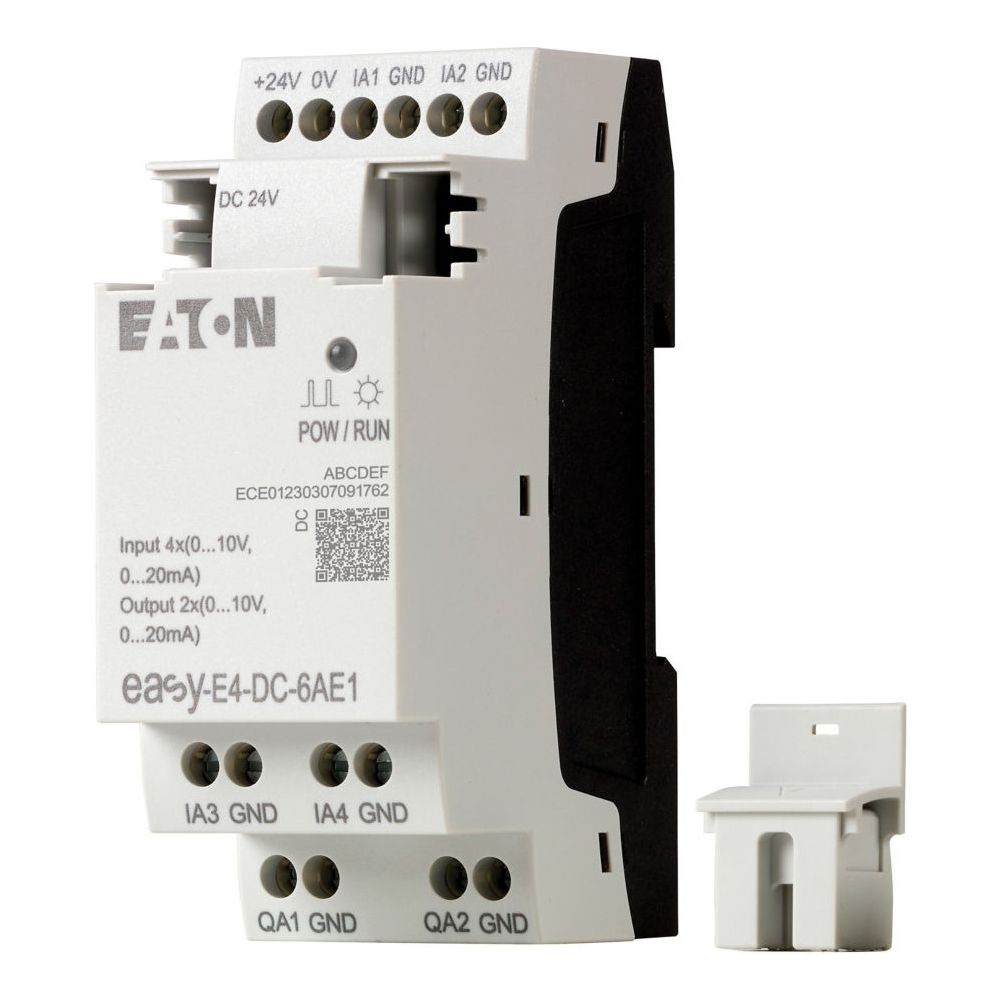

Neben der reinen Schaltfunktion unterstützt das Gerät Kommunikationsprotokolle wie MODBUS TCP/IP. Die integrierte Echtzeituhr ermöglicht zeitgesteuerte Abläufe, während Diagnose-LEDs den aktuellen Betriebszustand visualisieren. Durch die Unterstützung der easyE4-Erweiterungsmodule lässt sich das System bei wachsenden Anforderungen an die Anzahl der Ein- und Ausgänge bedarfsgerecht ausbauen.

Technische Daten

• Versorgungsspannung: 12/24 V DC, 24 V AC
• Digitaleingänge: 8 (davon 4 analog nutzbar)
• Relaisausgänge: 4
• Schaltstrom: 8 A
• Schnittstelle: Ethernet (RJ45)
• Schutzart: IP20
• Leistungsaufnahme: 3 W
• Abmessungen (BxHxT): 72 x 90 x 58 mm
• Gewicht: 0,25 kg

Das Steuerrelais bietet eine robuste Lösung für die effiziente Steuerung von Maschinen und Anlagen. Mit seiner Kombination aus acht digitalen Eingängen, vier leistungsstarken Relaisausgängen und der Ethernet-Konnektivität stellt es eine zukunftssichere Basis für komplexe Logikaufgaben dar. Die einfache Erweiterbarkeit und die flexible Spannungsversorgung von 12/24 V DC oder 24 V AC machen es zu einem vielseitigen Baustein in der modernen Automatisierungstechnik.
