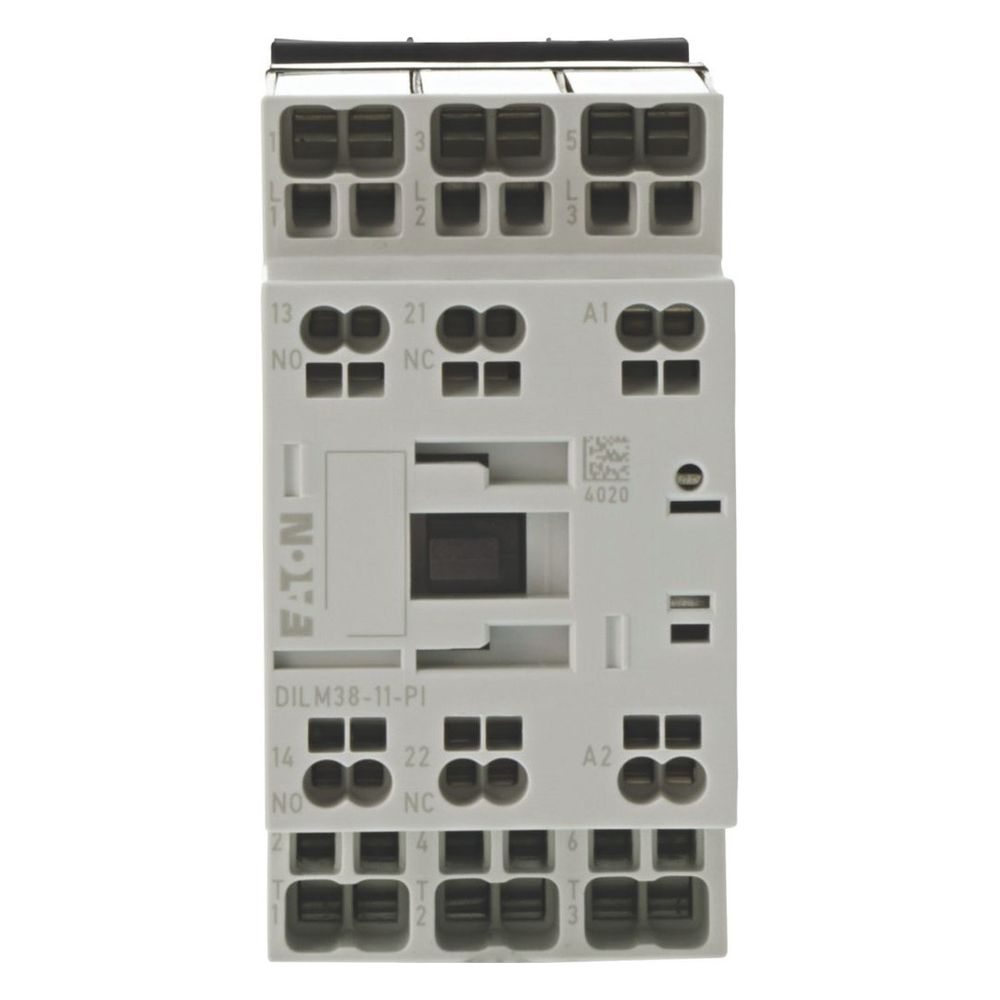

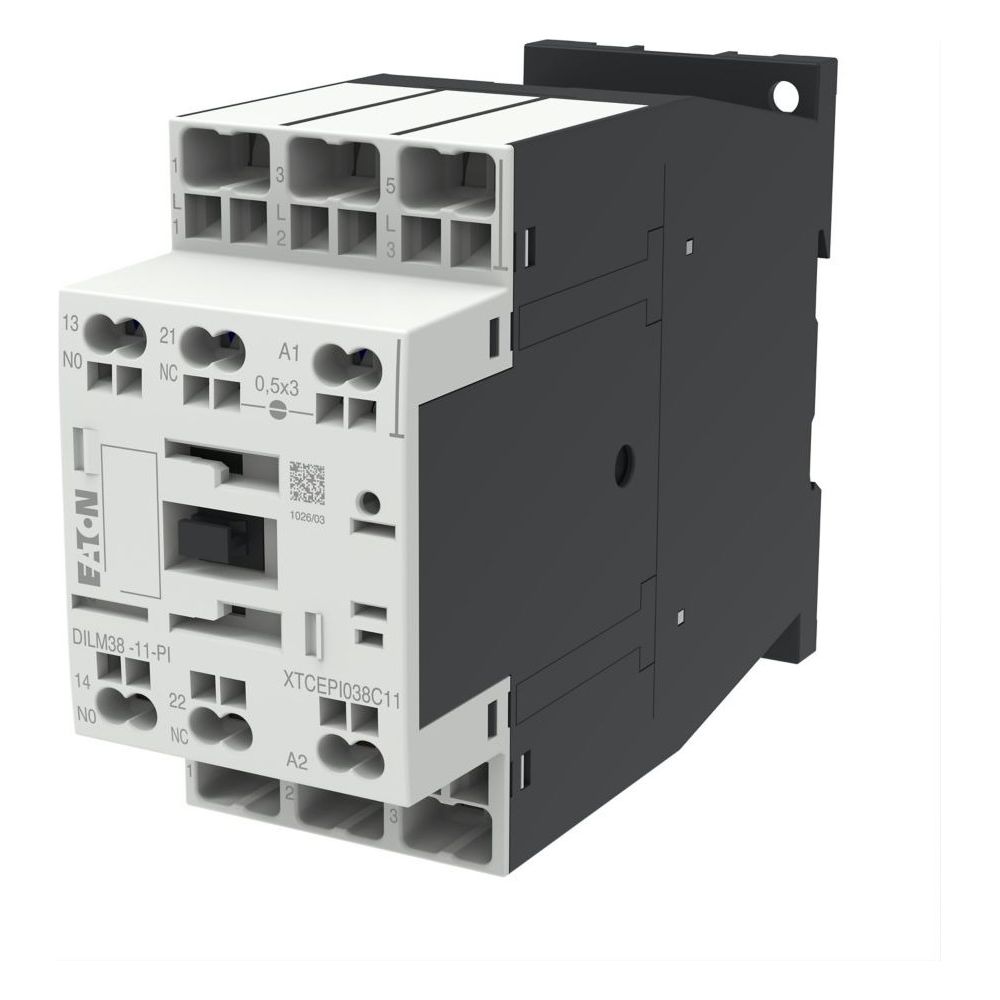

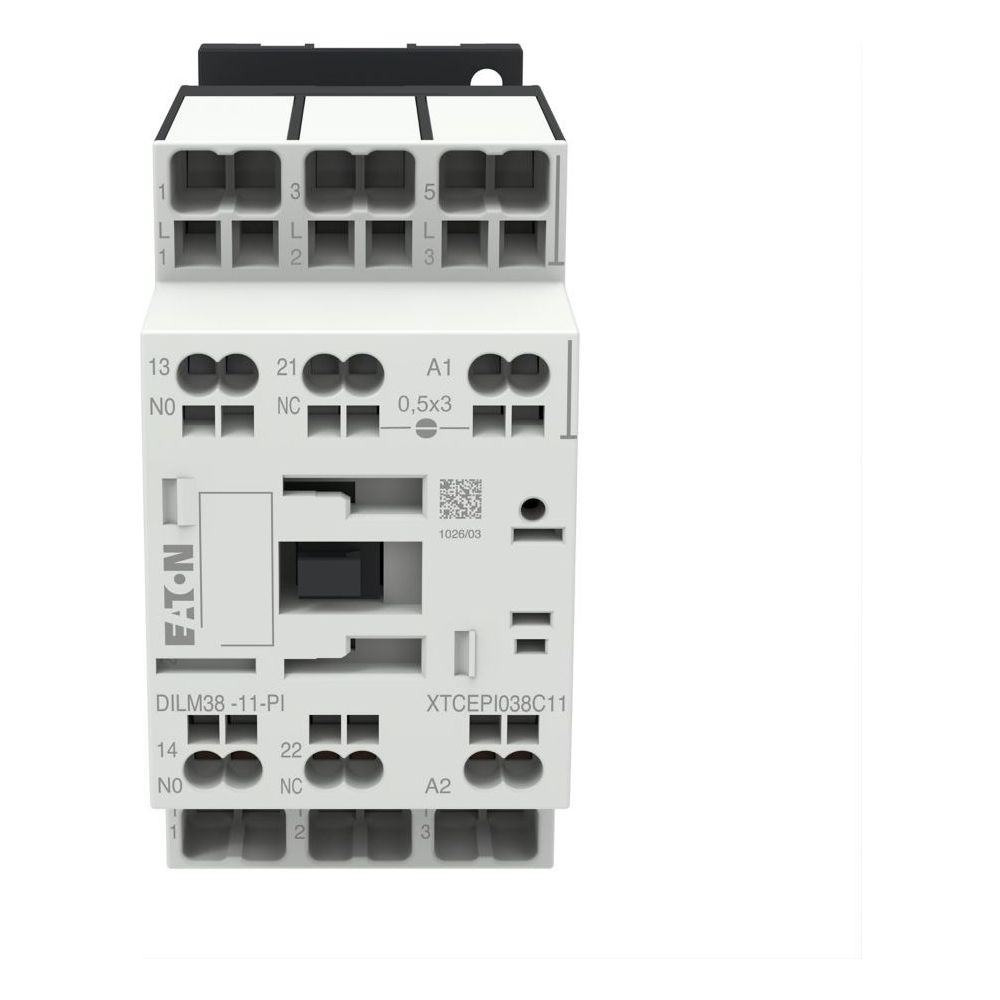

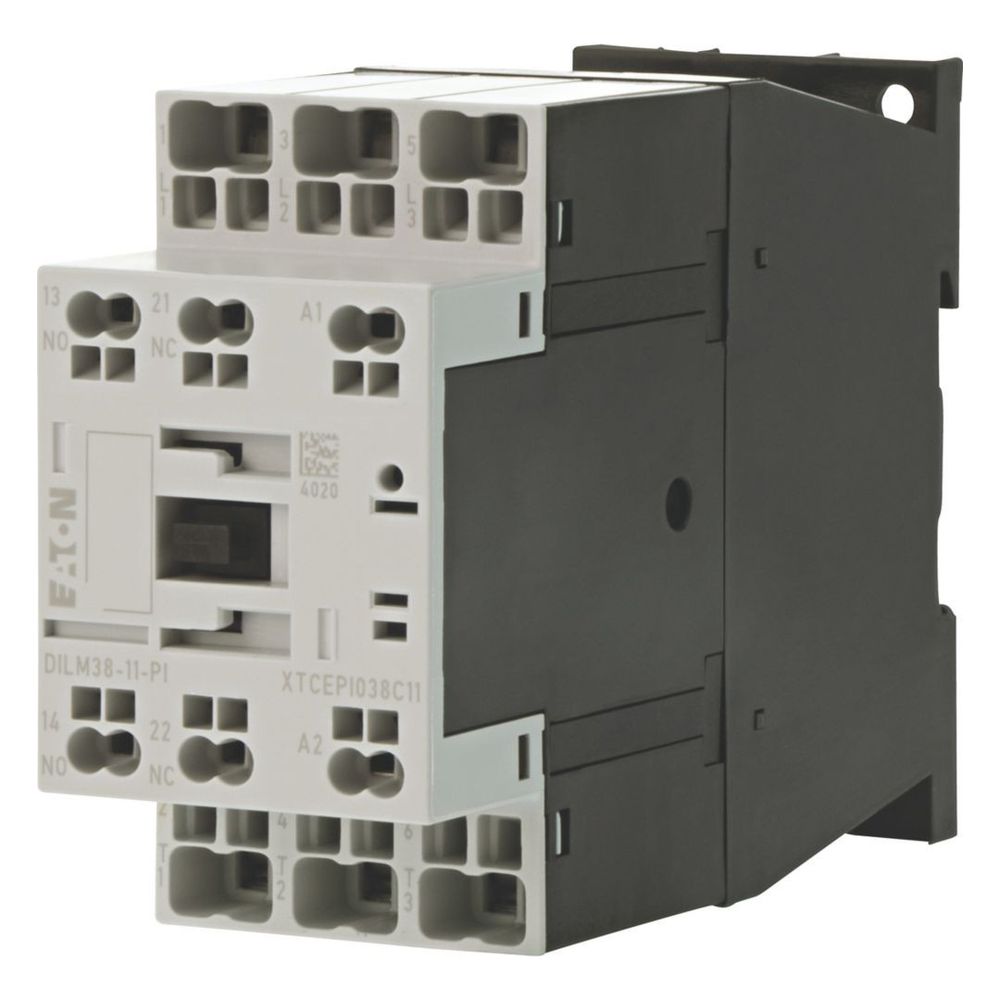

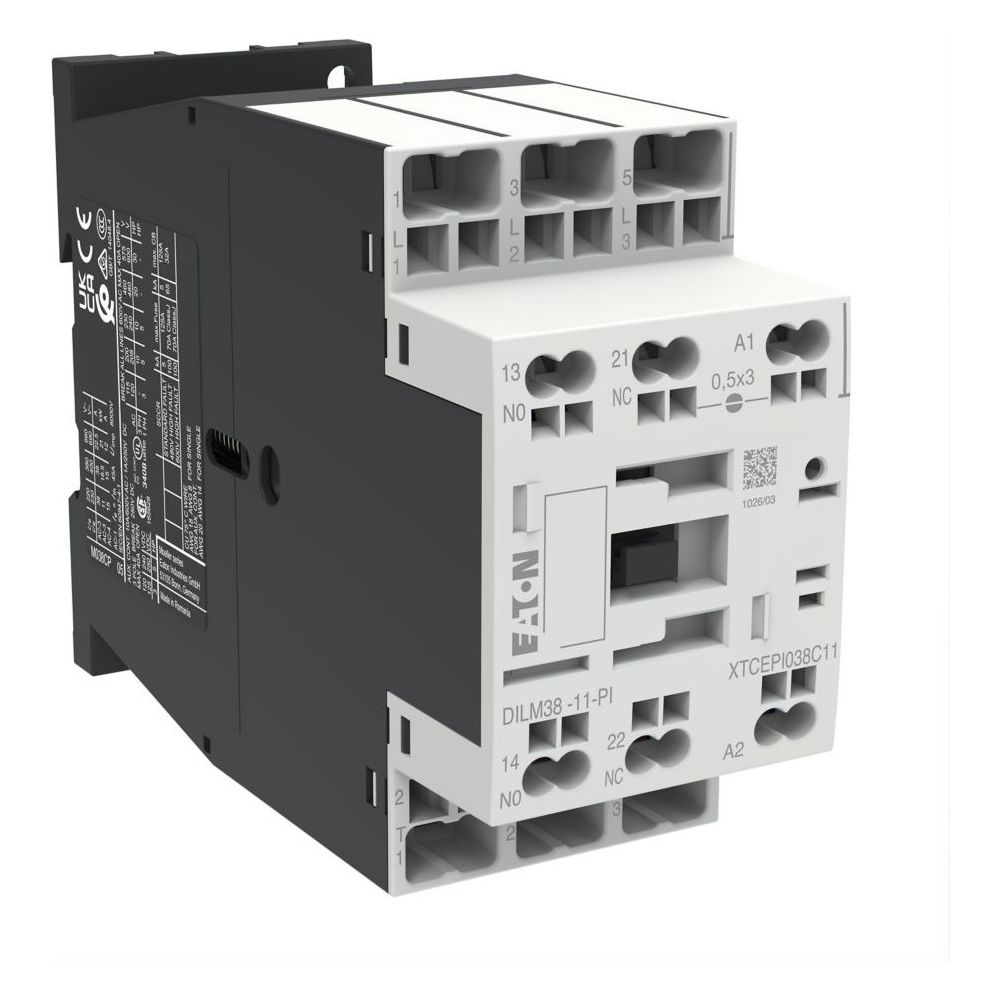

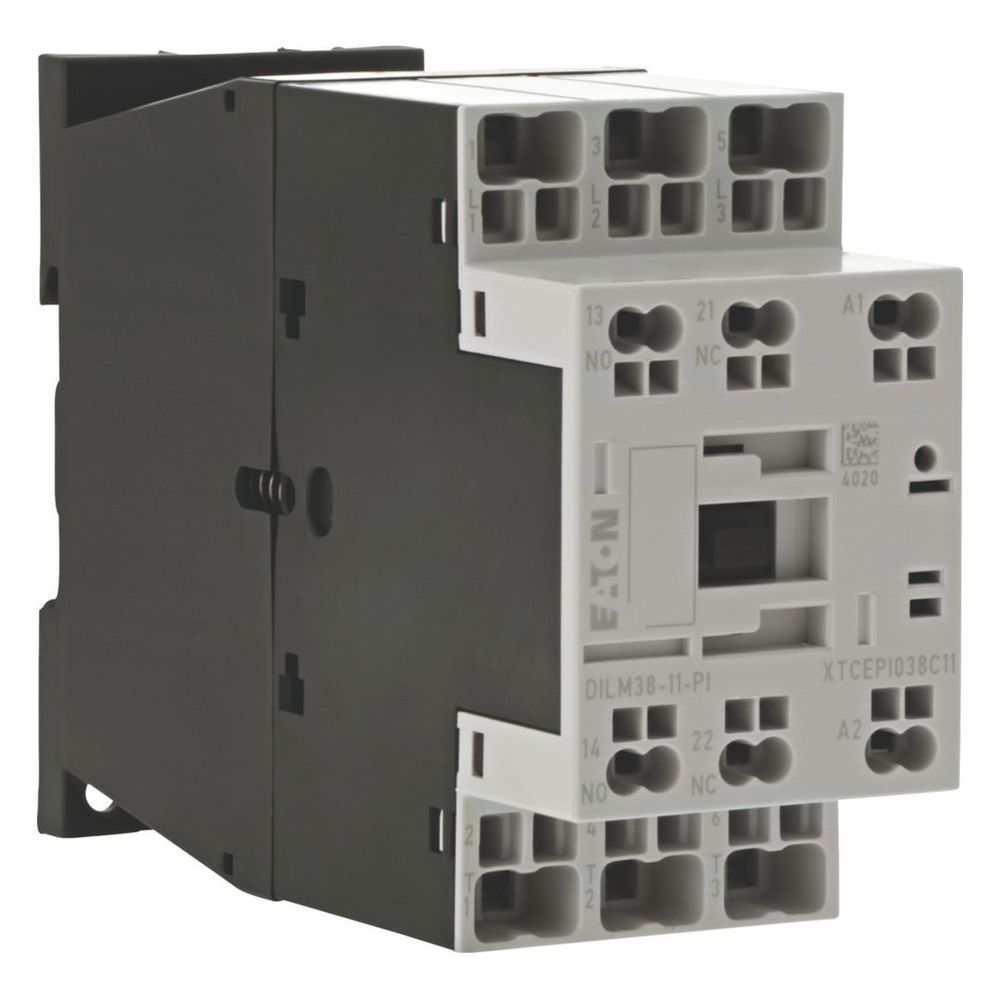

Eaton Leistungsschütz DILM DILM38-11, 3-polig, 18,5kW, 230V 50Hz, 240V 60Hz

Das Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V und einer 3-poligen Ausführung eignet sich das Gerät für anspruchsvolle Schaltaufgaben. Die integrierten Push-in-Klemmen ermöglichen eine effiziente Installation.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, darunter AC-1 für ohmsche Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt Funktionen wie Anlassen, Ausschalten im Betrieb, Reversieren und Tippen. Die Bauweise mit einem integrierten Spiegelkontakt sorgt für Betriebssicherheit in Schaltanlagen. Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt und bietet eine mechanische Lebensdauer von 10 Millionen Schaltspielen.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 18,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 38 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 45 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 7 kW
• Polzahl: 3-polig
• Hilfskontakte: 1 Schließer, 1 Öffner
• Anschlusstechnik: Push-in-Klemmen
• Breite: 45 mm
• Höhe: 85 mm
• Tiefe: 115 mm
• Schutzart: IP20

Die Kombination aus hoher Schaltleistung und kompakter Bauweise macht dieses Schütz zu einer effizienten Lösung für die Motorsteuerung. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V und der flexiblen AC-Betätigung bei 230 V (50 Hz) bzw. 240 V (60 Hz) bietet das Gerät eine zuverlässige Performance für industrielle Anwendungen. Die einfache Montage durch Push-in-Anschlüsse und die Schutzart IP20 unterstützen eine sichere Integration in Steuerungssysteme.
