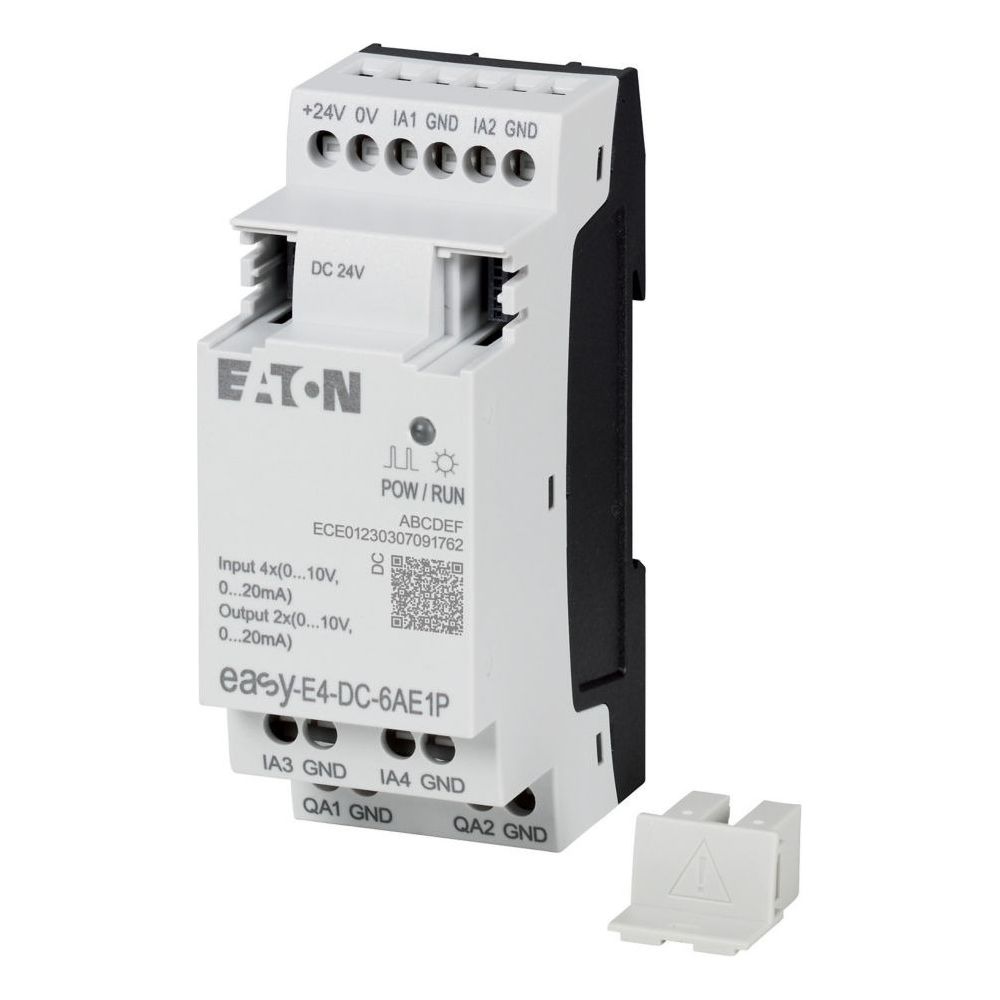

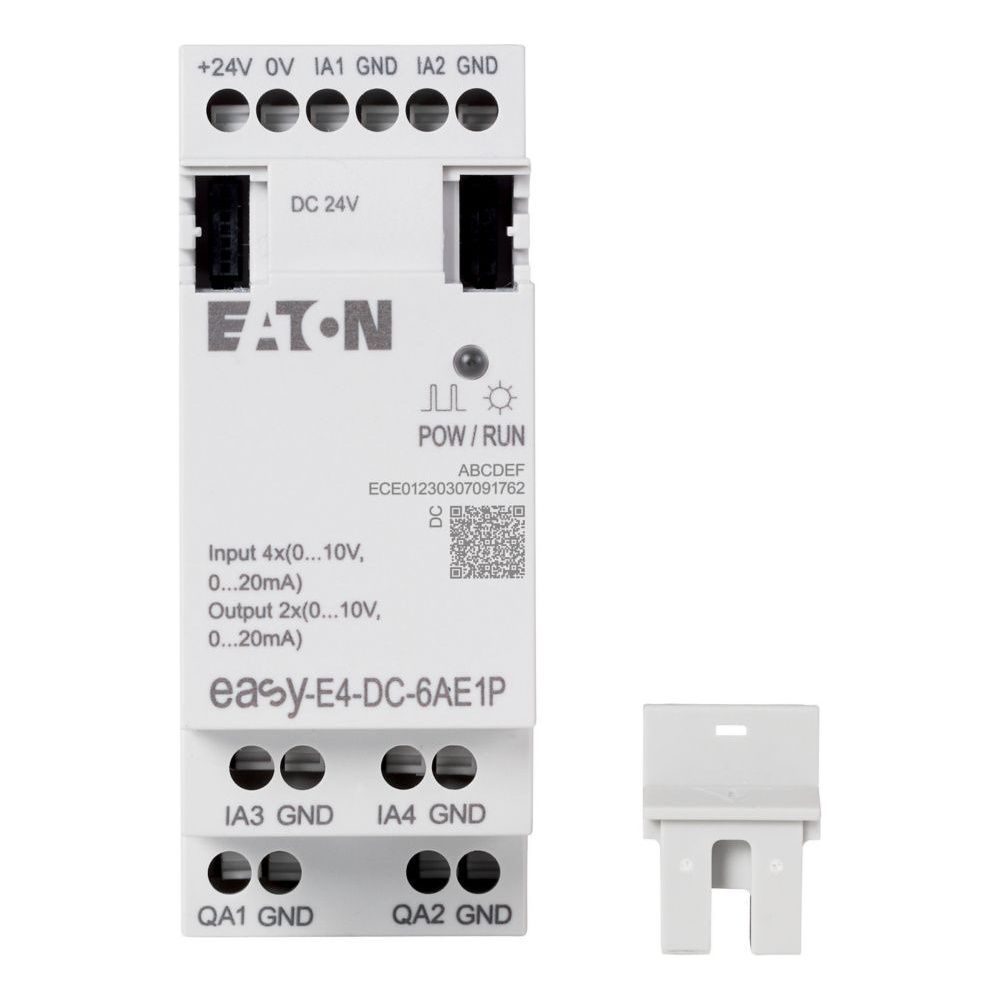

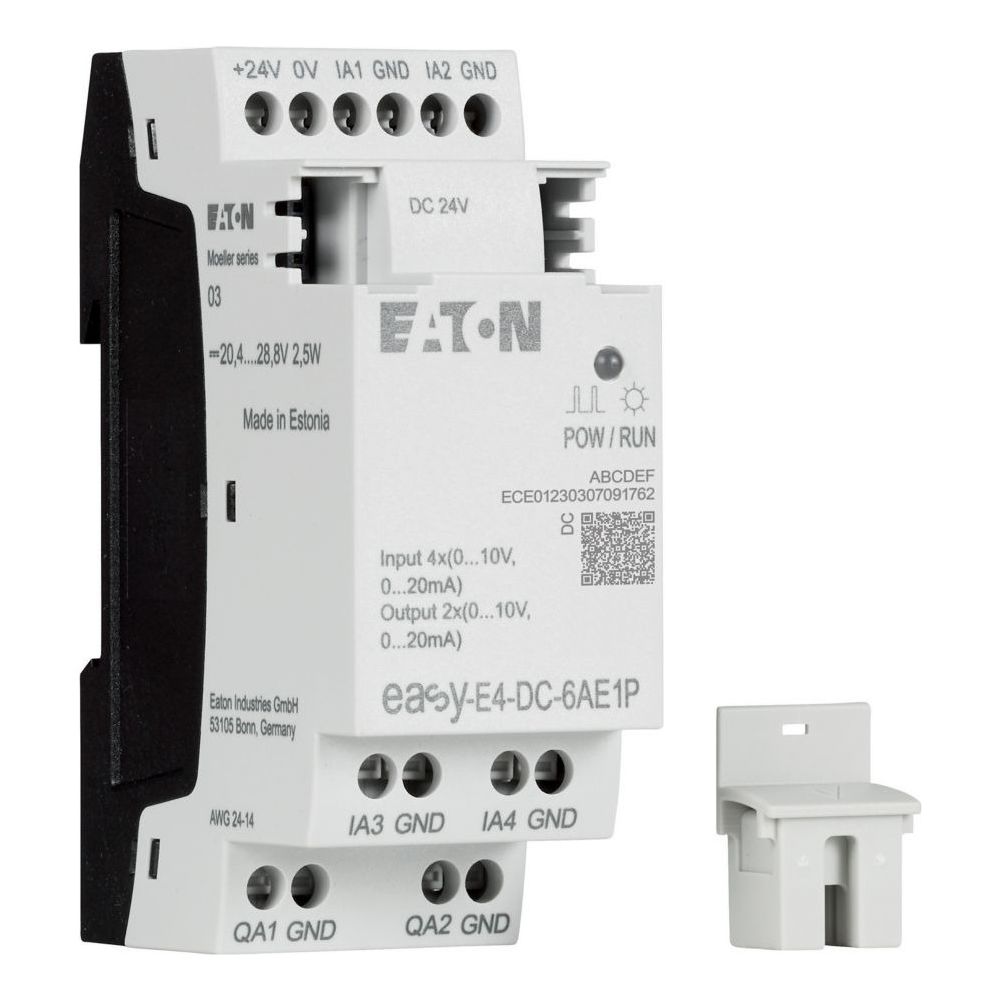

Eaton Ein-/Ausgangserweiterung easyE4 EASY-E4-DC-6AE1P, 24V DC, 4 Analogeingänge, 2 Analogausgänge, Push-in Klemmen

Diese Ein-/Ausgangserweiterung aus der Eaton Moeller Serie dient der funktionalen Ergänzung von Steuerrelais der easyE4-Reihe. Das Modul ermöglicht die Verarbeitung analoger Signale in 24 V DC-Umgebungen und zeichnet sich durch eine einfache Integration mittels Push-In-Klemmen aus.

Analoge Signalverarbeitung

Das Erweiterungsmodul stellt 4 Analogeingänge sowie 2 Analogausgänge zur Verfügung. Die Eingänge unterstützen sowohl Spannungssignale von 0 bis 10 V DC als auch Stromsignale im Bereich von 0/4 bis 20 mA. Analog dazu können die Ausgänge flexibel für Spannungs- oder Stromsignale konfiguriert werden. Mit einer Auflösung von 12 Bit (Wertebereich 0 bis 4095) ermöglicht das Gerät eine exakte Signalverarbeitung für Steuerungsaufgaben.

Montage und Kompatibilität

Die Anbindung an das easyE4-Steuerrelais oder weitere Erweiterungsmodule erfolgt effizient über den mitgelieferten Steckverbinder. Das kompakte Gehäuse ist für die Montage optimiert und erfüllt die Schutzart IP20. Dank der Push-In-Anschlusstechnik lassen sich Leiter mit einem Querschnitt von 0,2 bis 2,5 mm² sicher kontaktieren.

Die Erweiterung bietet eine Lösung zur Skalierung von Automatisierungssystemen der easyE4-Serie. Durch die Unterstützung von 4 Analogeingängen und 2 Analogausgängen bei einer Nennbetriebsspannung von 24 V DC deckt das Modul ein breites Spektrum an Mess- und Regelanwendungen ab. Die hohe Signalauflösung von 12 Bit und die robuste Bauweise mit IP20-Schutz gewährleisten eine stabile Performance.

Technische Daten

• Versorgungsspannung: 20,4 - 28,8 V DC
• Analogeingänge: 4
• Analogausgänge: 2
• Signalbereich: 0-10 V DC, 0/4-20 mA
• Auflösung: 12 Bit
• Anschlussart: Push-in Klemmen
• Schutzart: IP20
• Leistungsaufnahme: 2,5 W
• Breite: 36 mm
• Höhe: 90 mm
• Tiefe: 58 mm

Lieferumfang

• 1x Eaton Moeller series EASY Ein-/Ausgangserweiterung (EASY-E4-DC-6AE1P)
• 1x EASY-E4-CONNECT1-Steckverbinder
