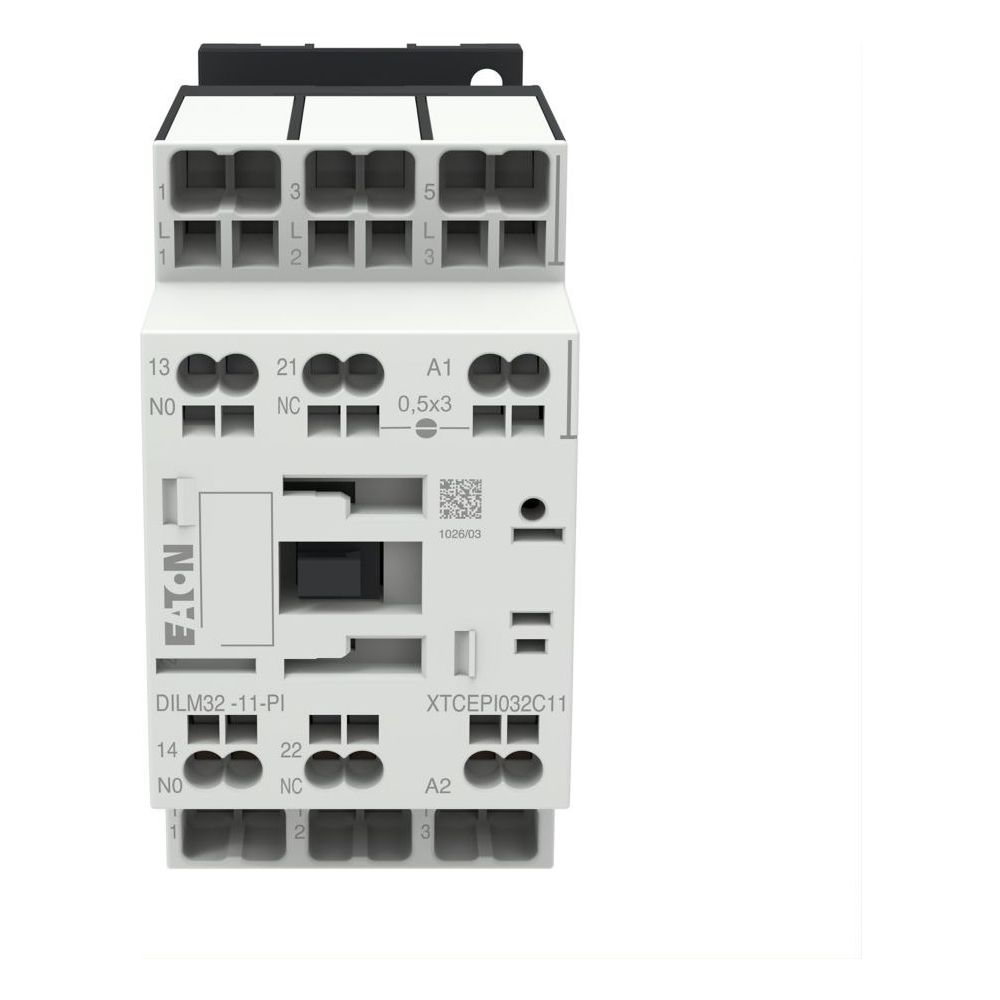

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klemm... EATON-199289 4015081973736 (Abb. 1)

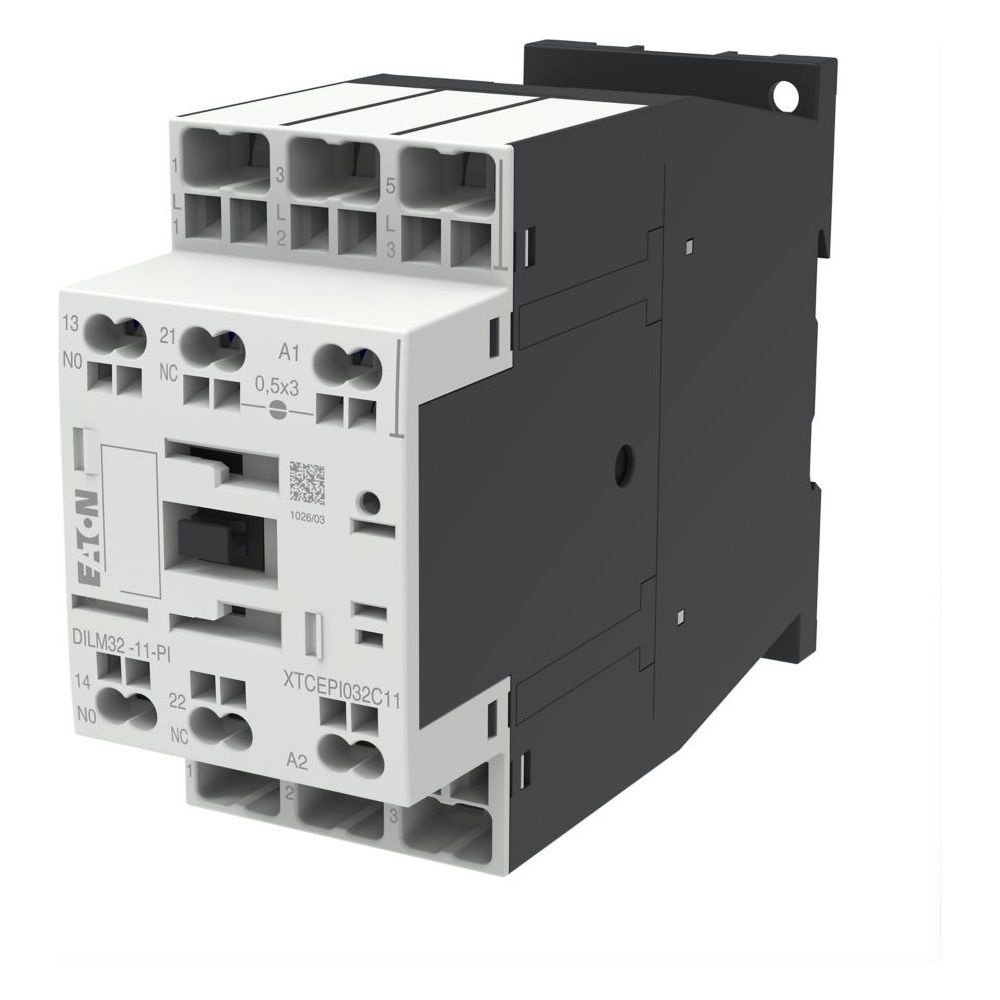

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klemm... EATON-199289 4015081973736 (Abb. 2)

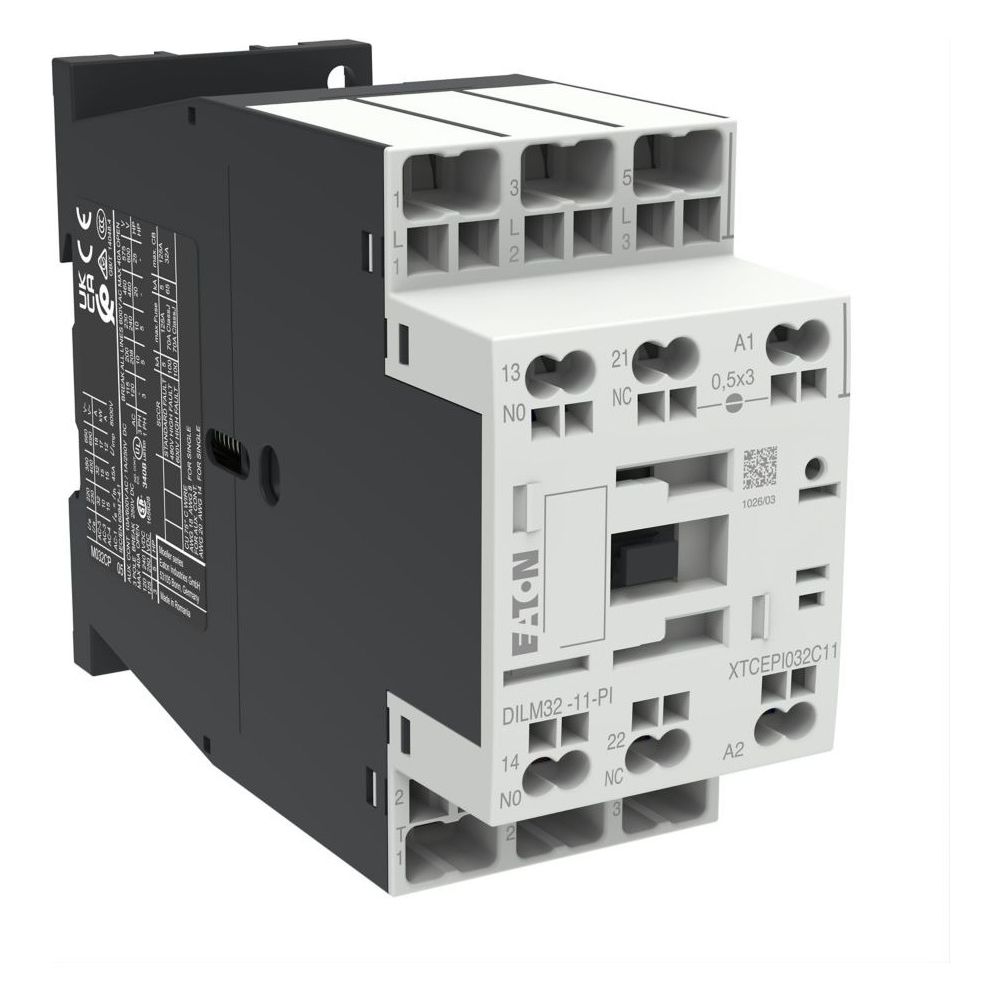

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klemm... EATON-199289 4015081973736 (Abb. 3)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klemm... EATON-199289 4015081973736 (Abb. 4)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klemm... EATON-199289 4015081973736 (Abb. 5)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klemm... EATON-199289 4015081973736 (Abb. 6)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klemm... EATON-199289 4015081973736 (Abb. 7)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klemm... EATON-199289 4015081973736 (Abb. 8)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klemm... EATON-199289 4015081973736 (Abb. 9)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 10)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 11)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 12)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 13)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 14)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 15)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 16)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 17)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 18)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 19)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 20)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 21)

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klem... EATON-199289 4015081973736 (Abb. 22)

Katalogabbildung: Das Bild kann u.a. farblich vom realen Produkt abweichen.

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klemmen, 85x45x115mm

Name: Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klemmen, 85x45x115mm
Brand: Eaton
SKU: EATON-199289
Price: 114.5 EUR
Availability: InStock

Art.-Nr. 199289

EAN: 4015081973736

114,50 €

inkl. 19% MwSt.

VPE: 1 Stück

Lieferung per Paket

5,90 €

Versandinfos

2 Stück lagernd

Lieferung innerhalb 1 – 4 Werktagen

Di. 21. Juli 26 – Do. 23. Juli 26

Verfügbare Zahlungsweisen

Eaton Leistungsschütz DILM32-11, 3-polig 15kW, 230V 50Hz, 240V 60Hz, 1S 1Ö, Push-in-Klemmen, 85x45x115mm

Dieses 3-polige Leistungsschütz aus der Moeller-Serie von Eaton ist für den Betrieb von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V eignet sich das Gerät für Schaltaufgaben in der Industrie. Dank der Push-in-Klemmen erfolgt die Installation effizient.

Leistungsstarke Schalttechnik

Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für ohmsche Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt Motoren der Effizienzklasse IE3 und bietet eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen. Die Ausstattung umfasst einen Schließer und einen Öffner als Hilfskontakte sowie einen Spiegelkontakt zur Zustandsüberwachung.

Robuste Bauweise und Montage

Das Gerät ist für eine Einschaltdauer von 100 Prozent ausgelegt und erfüllt die Schutzart IP20. Die kompakte Bauform mit einer Breite von 45 mm ermöglicht eine platzsparende Integration in Schaltschränke. Die Betätigung erfolgt über Wechselstrom mit einer Bemessungssteuerspeisespannung von 230 V bei 50 Hz beziehungsweise 240 V bei 60 Hz.

Das Leistungsschütz bietet Flexibilität bei der Motorsteuerung. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V und einem Bemessungsbetriebsstrom von 32 A im AC-3-Betrieb stellt es eine Lösung für industrielle Anwendungen dar. Die Anschlusstechnik mittels Push-in-Klemmen sorgt für eine schnelle Verdrahtung, während die Konstruktion einen dauerhaften Betrieb ermöglicht.

Technische Daten

Polzahl: 3-polig
Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
Bemessungsbetriebsstrom (AC-1, 400 V): 45 A
Hilfskontakte: 1 Schließer, 1 Öffner
Anschlusstechnik: Push-in-Klemmen
Breite: 45 mm
Höhe: 85 mm
Tiefe: 115 mm
Schutzart: IP20

Hersteller	Eaton
Anschlusstechnik	Push-in Klemmen
Anzugsspannung	0,8 - 1,1 V AC x Uc
Artikelnummer	EATON-199289
Ausstattung	Spiegelkontakt
Breite	45
EAN	4015081973736
EAN-13	4015081973736
Einschaltdauer	100
Gewicht	0,46 kg
Höhe	85
Lichtbogenzeit	10
Polzahl	3-polig
Produkt Länge/Tiefe	115
Produktbreite	45
Produktgewicht	0,441
Produkthöhe	85
Produktkategorie	Schütze
Rahmengröße	FS2
Schutzart	IP20
Spannungsart	Wechselstrom
Tiefe	115
Verschmutzungsgrad	3
WEEE-Nr.	92318050
