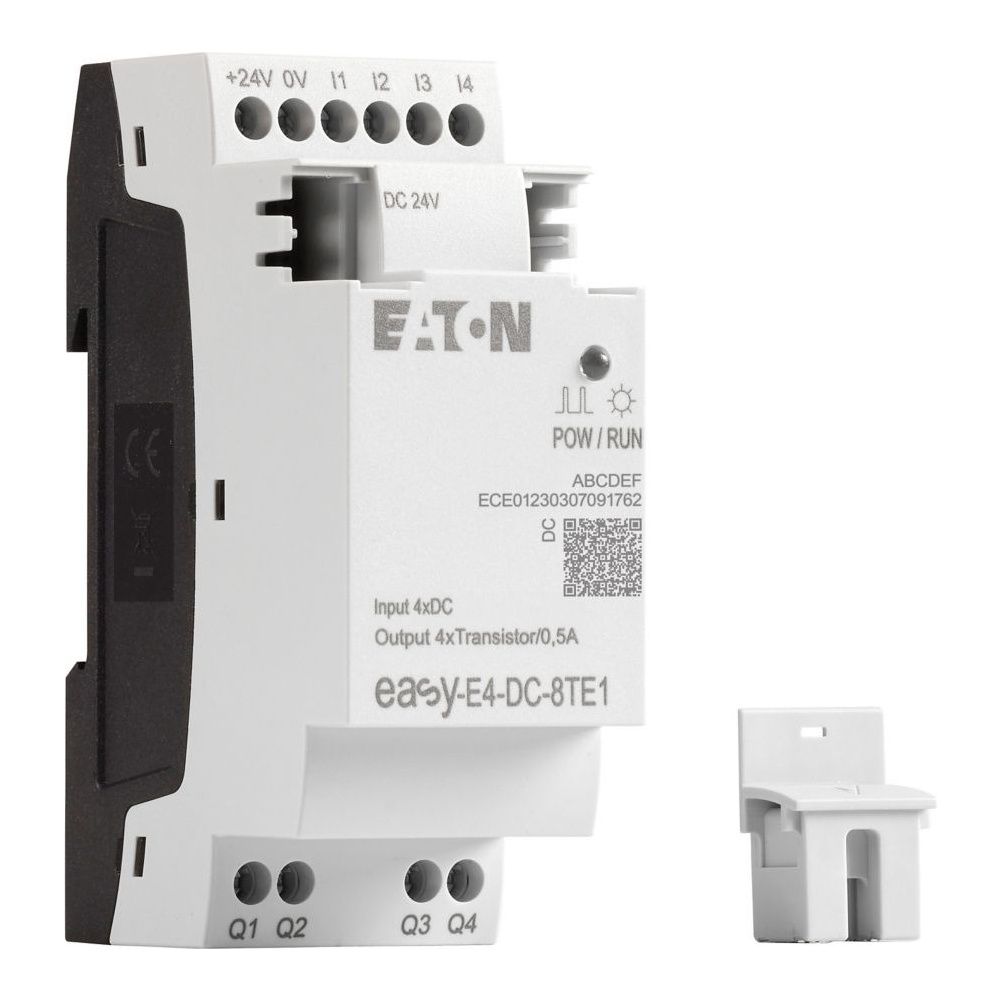

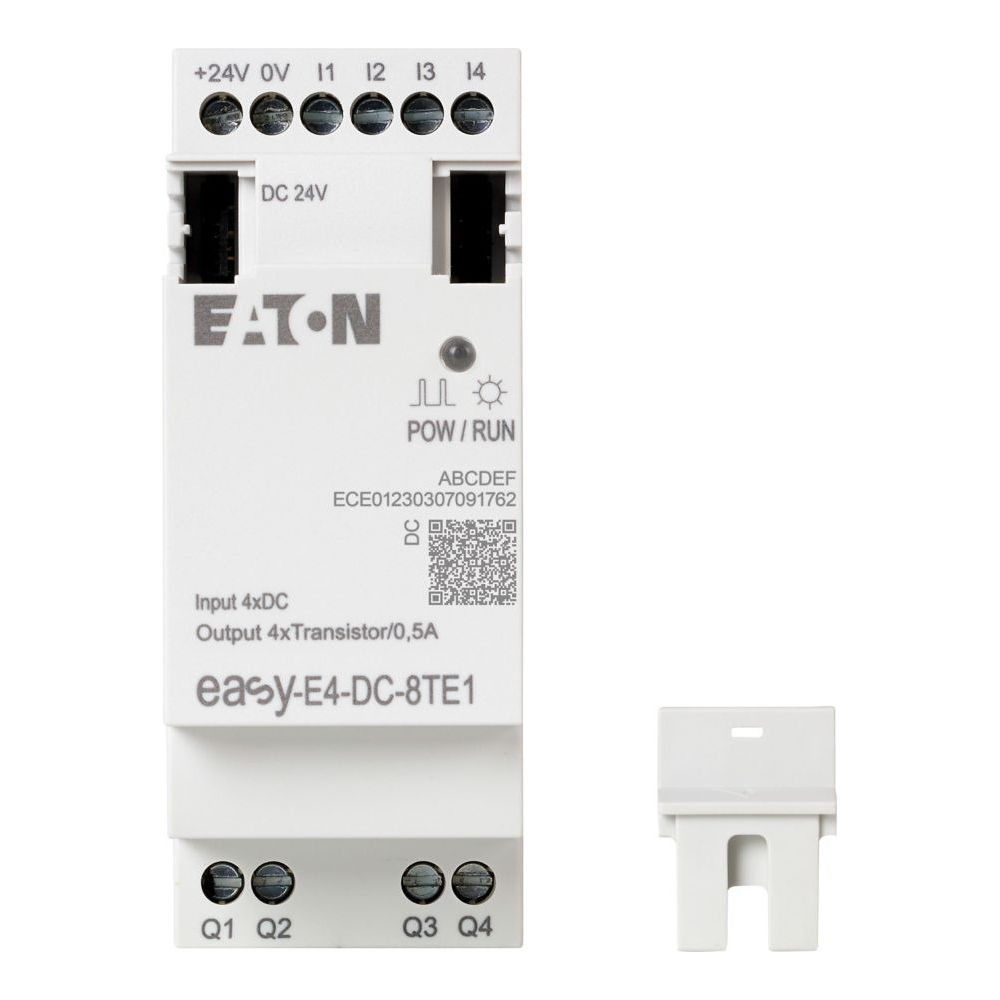

Eaton Ein-/Ausgangserweiterung easyE4 EASY-E4-DC-8TE1, 24V DC, 4 Relais, Schraubklemme
Diese Ein-/Ausgangserweiterung aus der Eaton Moeller series ist für die Verwendung mit dem Steuerrelais easyE4 konzipiert. Das Modul erweitert das System um vier digitale Eingänge sowie vier digitale Ausgänge und ermöglicht eine flexible Anpassung der Steuerung an spezifische Anforderungen. Die Montage erfolgt einfach über den Verbindungsstecker easyConnect.
Vielseitige Montage und Anschluss
Das Erweiterungsgerät zeichnet sich durch eine kompakte Bauweise mit einer Breite von 36 mm aus. Es unterstützt sowohl die Tragschienenmontage als auch die Wand- oder Direktmontage. Die elektrische Anbindung erfolgt über Schraubklemmen, wobei das Modul für eine Versorgungsspannung von 24 V DC ausgelegt ist und eine zuverlässige Funktion in horizontaler oder vertikaler Einbaulage ermöglicht.
Robuste Ausführung für industrielle Anwendungen
Mit der Schutzart IP20 ist das Modul für den Einsatz in geschützten Umgebungen optimiert. Die elektronische Kurzschlussfestigkeit der Ausgänge sowie die integrierte Verpolungsschutzfunktion für die Versorgungsspannung tragen zur Betriebssicherheit bei. Das Modul erfüllt zahlreiche internationale Normen, darunter IEC/EN 61131-2 und EN 61010, was den Einsatz in anspruchsvollen industriellen Steuerungsaufgaben unterstützt.
Die Erweiterung bietet eine effiziente Lösung zur Skalierung von Automatisierungssystemen. Mit einer Leistungsaufnahme von 1 W arbeitet das Modul energieeffizient. Die Kombination aus vier digitalen Eingängen und vier Ausgängen macht es zu einer idealen Komponente für die Erweiterung der easyE4-Steuerrelais, wobei die einfache Integration eine schnelle Inbetriebnahme sicherstellt.
Technische Daten
- Versorgungsspannung: 20,4 - 28,8 V DC
- Digitale Eingänge: 4
- Digitale Ausgänge: 4
- Anschlussart: Schraubklemme
- Breite: 36 mm
- Höhe: 90 mm
- Tiefe: 58 mm
- Schutzart: IP20
- Leistungsaufnahme: 1 W
- Schaltstrom: 0,5 A
Technische Daten
| Hersteller | Eaton |
| Anschlussart | Schraubklemme |
| Artikelnummer | EATON-197219 |
| Breite | 36 |
| EAN | 4015080892809 |
| EAN-13 | 4015080892809 |
| Einbaulage | Horizontal Vertikal |
| Eingangsstrom | 40 |
| Einschaltstrom | 12,5 A (für 6 ms) |
| Erweiterbar | Ja |
| Erweiterungsgerät | Ja |
| Fronteinbau möglich | Ja |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Gewicht | 0,115 kg |
| Grundgerät | Nein |
| Höhe | 90 |
| IO-Link Master | Nein |
| Kontaktentladung | 6 |
| Leistungsaufnahme | 1 |
| Luftentladung | 8 |
| Mit Display | Nein |
| Mit Relaisausgang | Nein |
| Mit Zeitschaltuhr | Nein |
| Modellcode | EASY-E4-DC-8TE1 |
| Produkt Länge/Tiefe | 58 |
| Produktbreite | 36 |
| Produktgewicht | 0,1 |
| Produkthöhe | 90 |
| Produktkategorie | Steuerrelais easyE4 |
| Protokoll | MODBUS TCP / IP |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Schaltstrom | 0,5 |
| Schutzart | IP20 |
| Schutzart (IP) | IP20 |
| SIL nach IEC 61508 | ohne |
| Spannungsart | DC |
| Tiefe | 58 |
| Typ | easyE4 Erweiterung |
| Verlustleistung | 3,4 W (bei 24 V DC) |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
