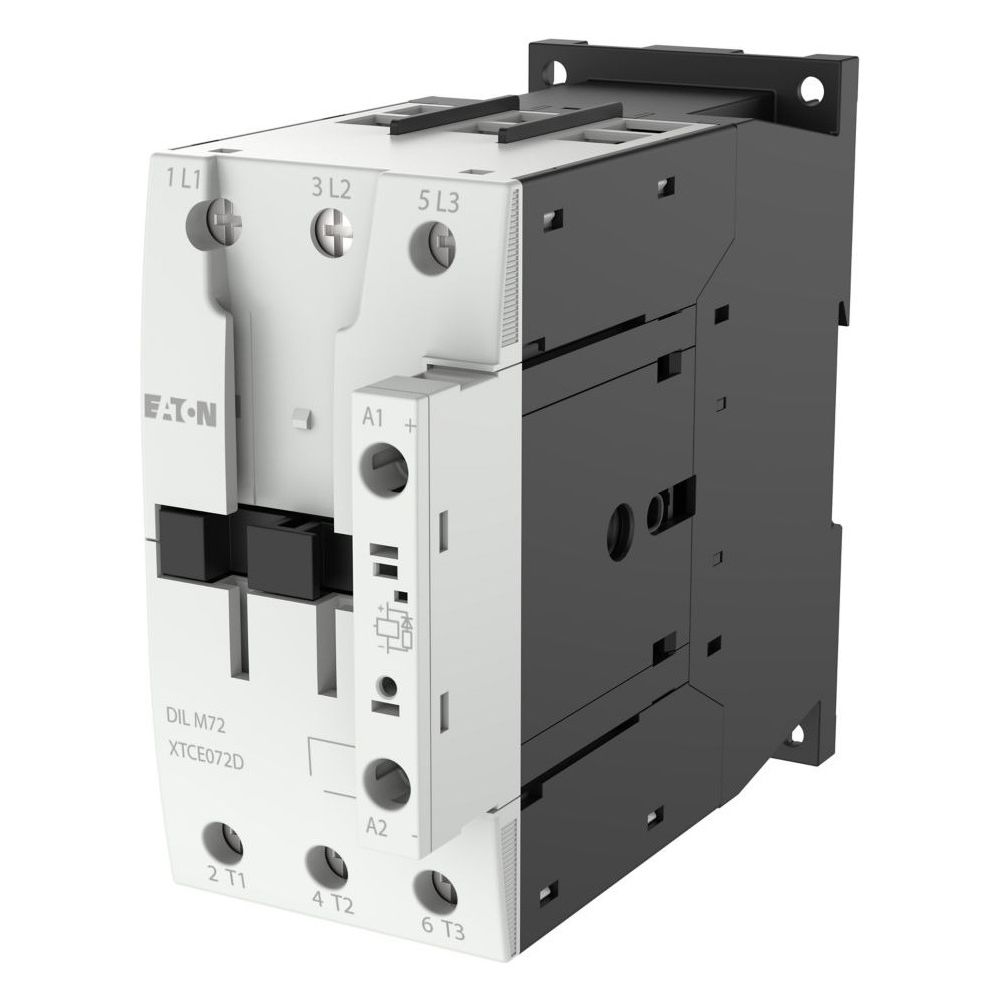

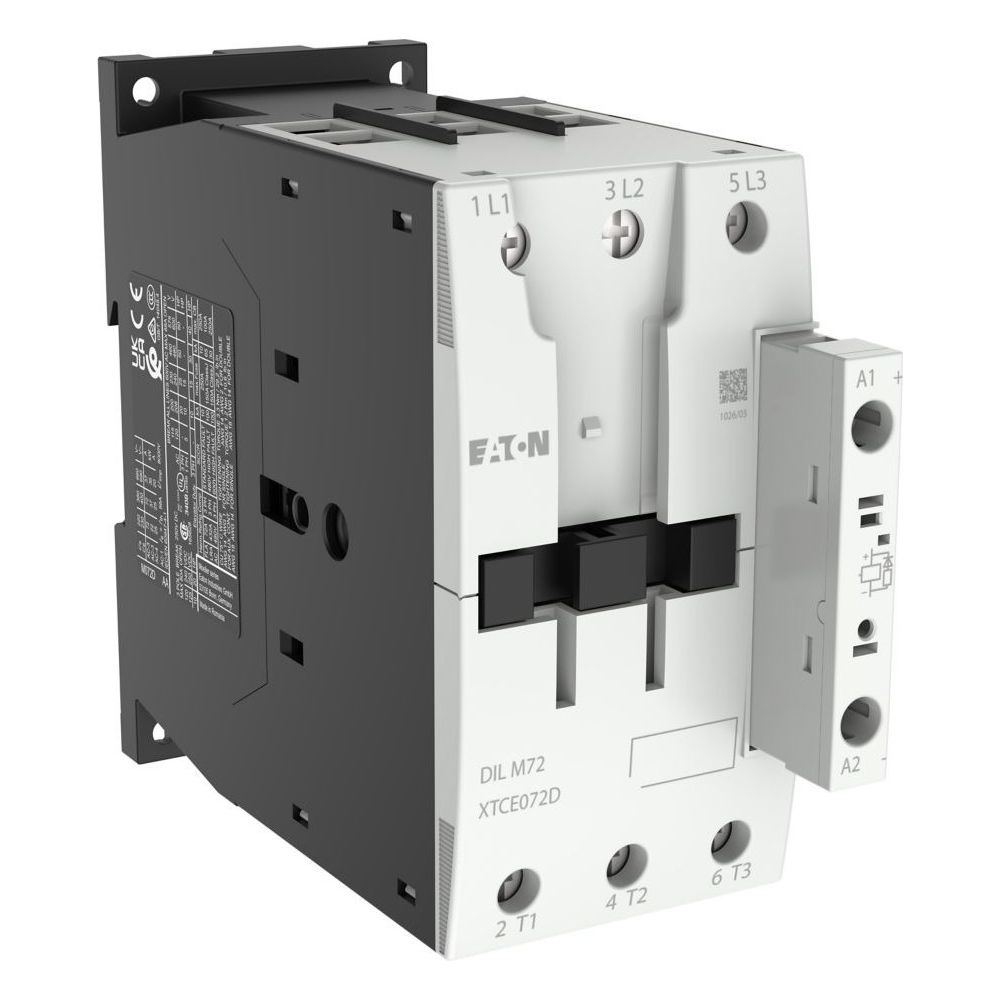

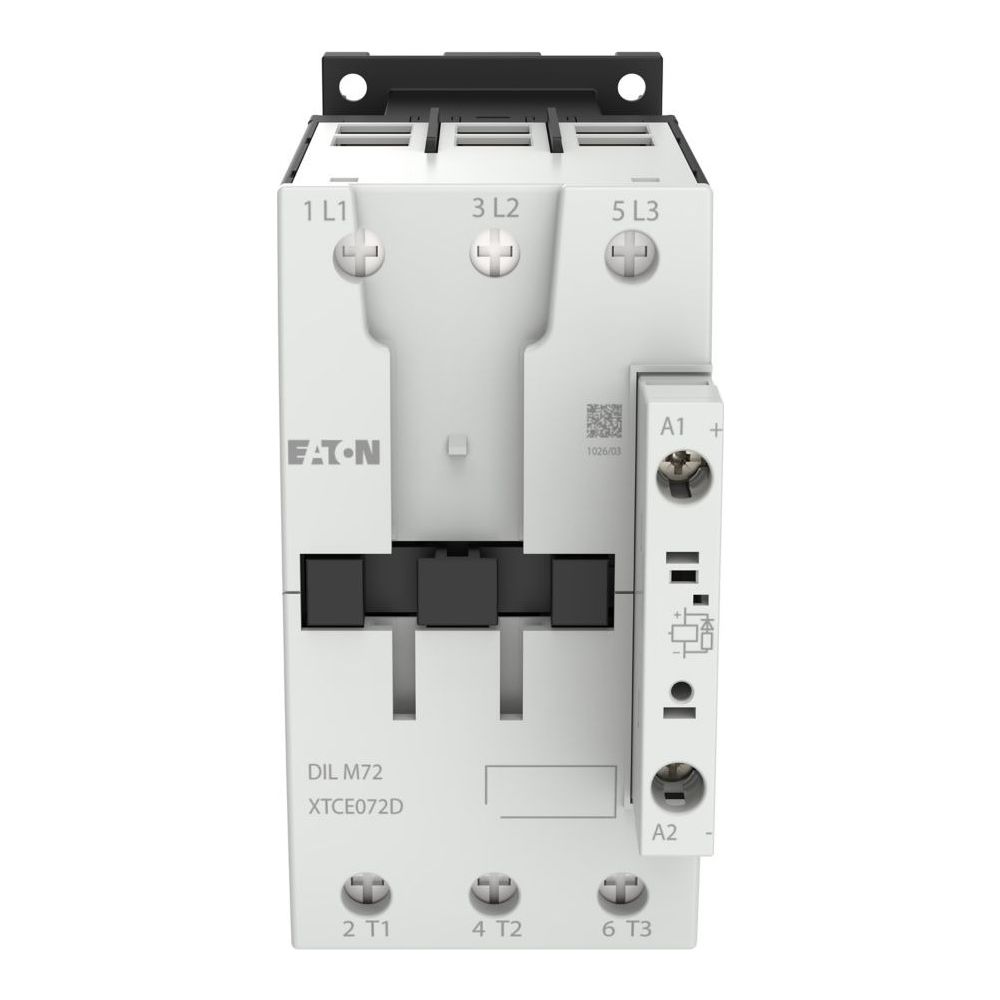

Eaton Leistungsschütz DILM DILM72(RDC24), 3-polig 37kW, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 37 kW bei 400 V und einer Gleichstrombetätigung (RDC 24) eignet sich das Gerät für industrielle Schaltaufgaben. Die robuste Bauweise mit Schraubanschlüssen ermöglicht eine sichere Integration in Schaltanlagen.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Es unterstützt Prozesse wie das Anlassen, Ausschalten während des Betriebs, Reversieren und Tippen. Die integrierte Schutzbeschaltung in der Betätigungselektronik sorgt für einen stabilen Betrieb. Das Gerät ist für eine mechanische Lebensdauer von 10 Millionen Schaltvorgängen ausgelegt und ermöglicht eine Schalthäufigkeit von bis zu 5000 Schaltspielen pro Stunde.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 37 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 72 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 98 A
• Steuerspeisespannung (DC): 24 - 27 V
• Polzahl: 3-polig
• Anschlusstechnik: Schraubklemmen
• Mechanische Lebensdauer: 10.000.000 Schaltvorgänge
• Breite: 55 mm
• Höhe: 115 mm
• Tiefe: 132,1 mm

Durch die kompakte Bauform in der Rahmengröße FS3 und die Montage mittels Schraubanschlüssen lässt sich das Leistungsschütz effizient in bestehende Systeme integrieren. Mit einer Bemessungsbetriebsleistung von 37 kW bei 400 V und einem Bemessungsbetriebsstrom von 72 A (AC-3) bietet es die notwendige Leistungsfähigkeit für industrielle Anwendungen. Die Gleichstrombetätigung im Bereich von 24 bis 27 V DC sorgt für eine präzise Steuerung.
