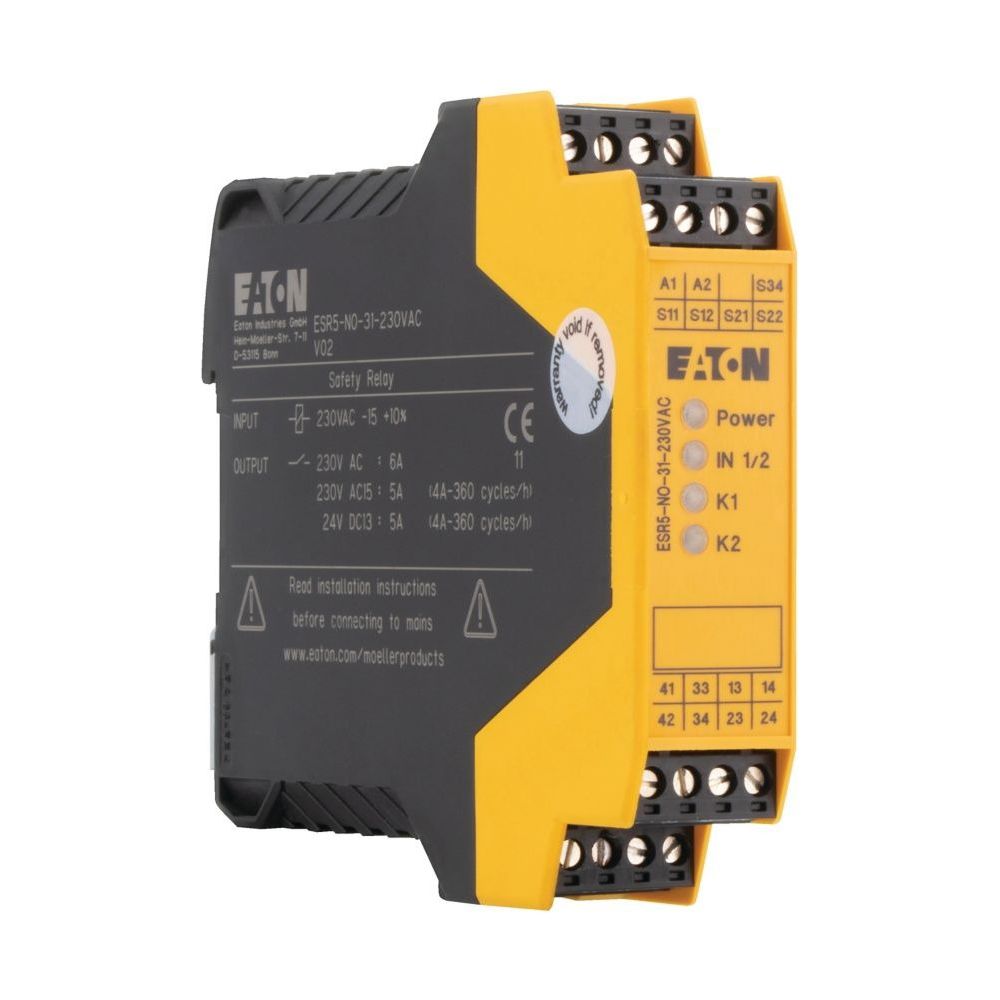

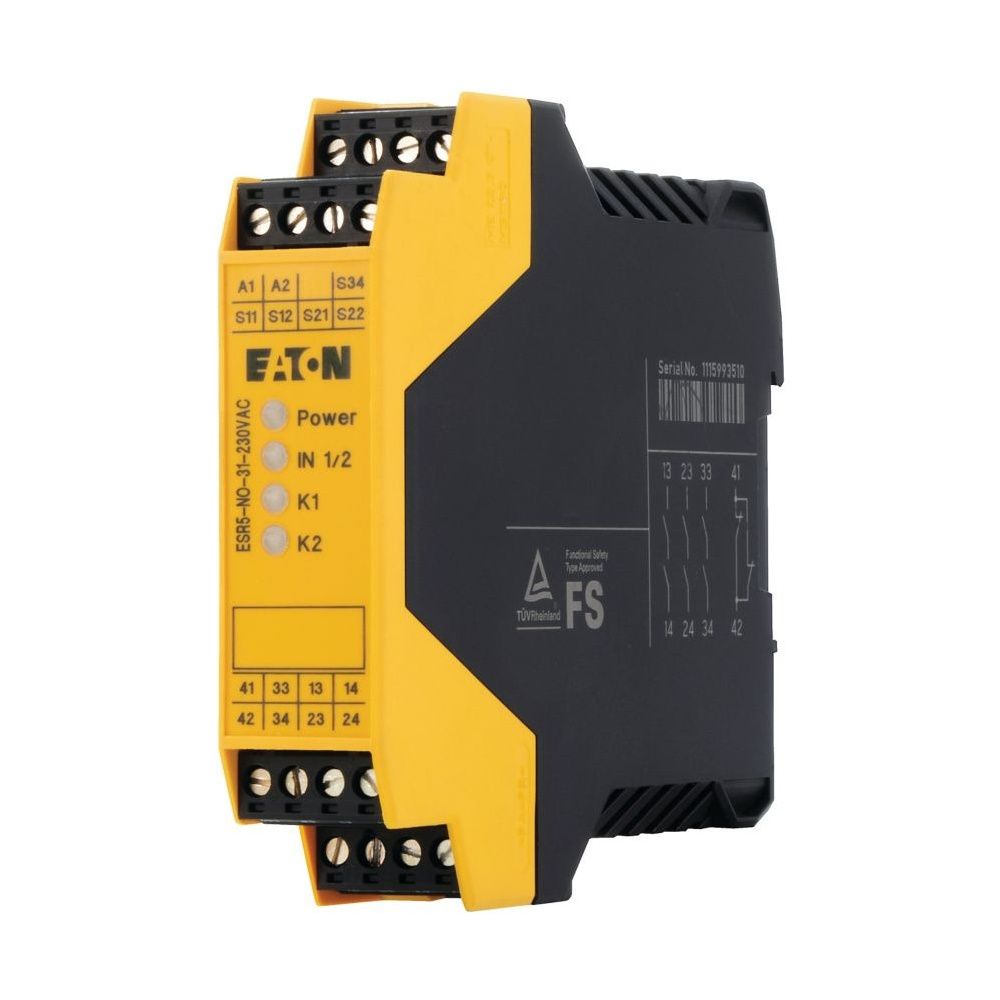

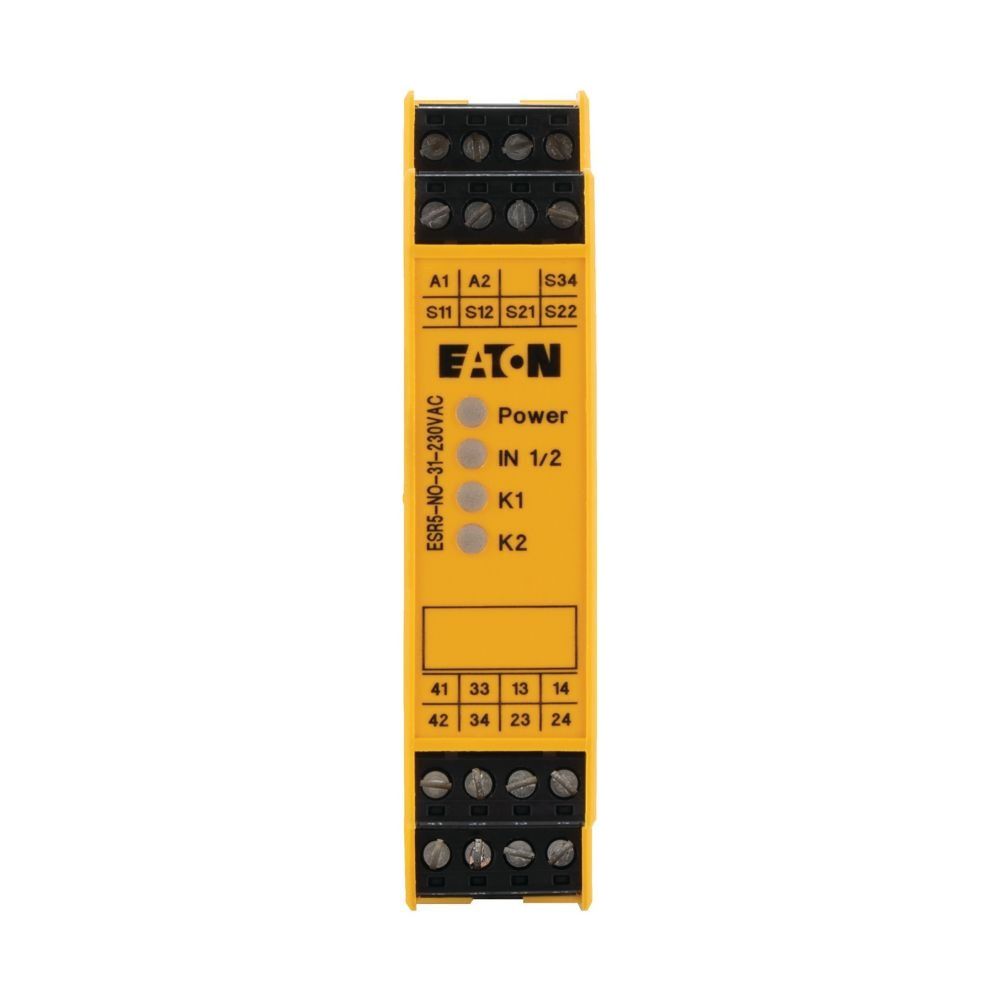

Eaton Sicherheitsrelais ESR5-NO-31-230VAC, 230V, 3 Freigabepfade, Schraubanschluss
Das Sicherheitsrelais von Eaton dient der zuverlässigen Überwachung von Not-Halt-Kreisen sowie Schutztüren in industriellen Anlagen. Das Grundgerät ermöglicht eine ein- oder zweikanalige Auswertung und stellt drei unverzögerte Freigabestrompfade gemäß Stopp-Kategorie 0 nach IEC/EN 60204 bereit. Mit seiner kompakten Bauweise und der Eignung für die Tragschienenmontage integriert es sich effizient in bestehende Schaltanlagen.
Funktionsweise und Sicherheit
Das Modul unterstützt einen automatisch oder manuell überwachten Start und verfügt über einen integrierten Rückführkreis zur Überwachung externer Schütze. Die Ausführung ist für anspruchsvolle Sicherheitsanforderungen konzipiert und erfüllt die Kriterien für Kat. 4 gemäß EN 954-1, PL e nach EN ISO 13849-1 sowie SIL 3 gemäß IEC 61508. Der elektrische Anschluss erfolgt über M3-Schraubklemmen, wobei die abnehmbare Klemmenausführung die Installation und Wartung erleichtert.
Schutz und Montage
Das Gehäuse in Schutzart IP20 bietet in Verbindung mit einem Installationsort von mindestens IP54 einen sicheren Betrieb. Die Sammelschienenabdeckung nach EN 50274 gewährleistet eine finger- und handrückensichere Betätigung von vorne. Das Gerät ist für eine Umgebungstemperatur von -20 °C bis +55 °C ausgelegt und zeichnet sich durch eine hohe mechanische Lebensdauer von 10 Millionen Schaltvorgängen aus.
Durch die Kombination aus hoher Sicherheitsklassifizierung und robuster Bauweise stellt das Relais eine essenzielle Komponente für den Personenschutz dar. Mit einer Betriebsspannung von 230 V AC und drei Freigabepfaden bietet es die notwendige Flexibilität für sicherheitsgerichtete Abschaltungen. Die TÜV-Zulassung unterstreicht die Einhaltung relevanter Normen für den Einsatz in sicherheitskritischen Applikationen.
Technische Daten
- Betriebsspannung: 230 V AC
- Anzahl Freigabepfade: 3
- Sicherheits-Integritätslevel (SIL): 3
- Performance Level (PL): e
- Kategorie: 4
- Leistungsaufnahme: 5,43 W
- Breite: 22,5 mm
- Höhe: 99 mm
- Tiefe: 114,5 mm
- Anschlussart: M3 Schraubklemmen
Technische Daten
| Hersteller | Eaton |
| Anschlussart | M3 Schraubklemmen |
| Anzahl Eingänge | ein- und zweikanalig |
| Artikelnummer | EATON-119380 |
| Ausführung | Grundgerät |
| Betriebsspannung DC | 0 |
| Breite | 22,5 |
| EAN | 4015081175062 |
| EAN-13 | 4015081175062 |
| Einbaubreite | 22,5 |
| Einbaulage | beliebig |
| Einschaltdauer | 100 |
| Einschaltstrom | 0,1 - 6 |
| Gewicht | 0,245 kg |
| Höhe | 99 |
| Höhenlage | Max. 2000 |
| Kurzschlussstrom | 0,7 A, Eingabedaten |
| Leistungsaufnahme | 5,43 |
| Mit Mutingfunktion | Nein |
| Mit Rückführkreis | Ja |
| Mit Starteingang | Ja |
| Mit TÜV-Zulassung | Ja |
| Modellcode | ESR5-NO-31-230VAC |
| Nennstrom | 35 |
| Produkt Länge/Tiefe | 114,5 |
| Produktbreite | 22,5 |
| Produktgewicht | 0,181 |
| Produkthöhe | 99 |
| Rückfallverzögerung | 0 |
| Schaltspannung | 250 |
| SIL nach IEC 61508 | 3 |
| Spannungsart | Wechselstrom |
| Steuerspannung 1 | 230 - 230 |
| Steuerspannung 2 | 230 - 230 |
| Steuerspannungsart 1 | AC |
| Steuerspannungsart 2 | AC |
| Stromverbrauch | 22 mA, AC |
| Störaussendung | nach EN 61000-6-4 |
| Tiefe | 114,5 |
| Verlustleistung | Typisch 5,43 |
| Verschmutzungsgrad | 2 |
| Widerstand | 11 Ω (Impedanz) |
| WEEE-Nr. | 92318050 |
