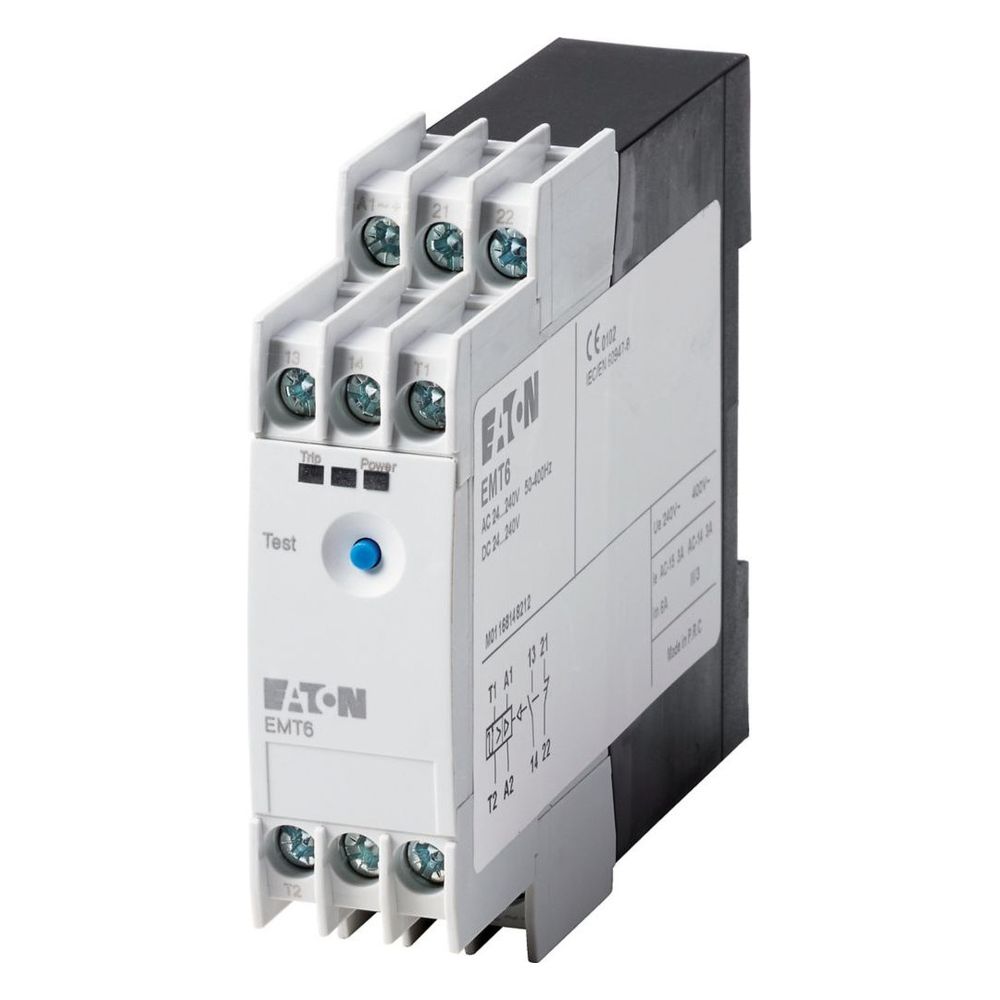

Eaton Thermistor-Maschinenschutzrelais EMT6, 24-240V AC/DC, 23x83x103mm, 066166
Das Thermistor-Maschinenschutzrelais aus der Eaton Moeller Serie EMT6 dient der Überwachung von Motoren und Maschinen. Das Gerät arbeitet mit einer flexiblen Versorgungsspannung von 24 bis 240 V AC/DC und bietet eine präzise Auswertung über einen Messkreis. Eine integrierte LED-Anzeige signalisiert sowohl den Netzstatus als auch auftretende Fehlerzustände.
Funktionsweise und Montage
Das Schutzrelais ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und verfügt über eine hohe Störfestigkeit gegenüber elektromagnetischen Feldern. Die Montage erfolgt per Schnappbefestigung, wobei die Einbaulage beliebig gewählt werden kann. Der elektrische Anschluss wird über Schraubklemmen realisiert, die einen sicheren Kontakt ermöglichen. Das Gerät ist in der Schutzart IP20 ausgeführt und bietet einen wirksamen Berührungsschutz.
Überwachung und Sicherheit
Die Überwachung erfolgt über einen Widerstandsmessbereich von 750 bis 12000 Ohm, wobei der Auslösewiderstand bei 3600 Ohm liegt. Das Relais ist mit einem Schließer- und einem Öffnerkontakt ausgestattet, um im Fehlerfall eine Abschaltung zu ermöglichen. Dank der hohen Klimafestigkeit ist ein stabiler Betrieb in industriellen Anwendungen sichergestellt. Eine Testfunktion kann über eine separate Taste direkt am Gerät ausgelöst werden.
Das kompakte Schutzrelais bietet mit seiner universellen Spannungsversorgung und der präzisen Auslösecharakteristik eine effiziente Lösung für den Maschinenschutz. Durch die Kombination aus einem Schließer- und einem Öffnerkontakt sowie der klaren LED-Statusanzeige ermöglicht das Gerät eine einfache Integration in Steuerungssysteme. Mit einer Breite von nur 23 mm ist es platzsparend im Schaltschrank unterzubringen und unterstützt durch die hohe Schockfestigkeit einen dauerhaft zuverlässigen Betrieb.
Technische Daten
- Versorgungsspannung: 24 - 240 V AC/DC
- Auslösewiderstand: 3600 Ohm
- Reset-Widerstand: 1600 Ohm
- Bemessungsschaltstrom: 6 A
- Breite: 23 mm
- Höhe: 83 mm
- Tiefe: 103 mm
- Schutzart: IP20
- Anzahl Messkreise: 1
- Anschlussart: Schraubanschluss
Technische Daten
| Hersteller | Eaton |
| Anzugsspannung | 0,85 - 1,1 V x Uₑ |
| Artikelnummer | EATON-066166 |
| Auslösewiderstand | 3600 |
| Betriebsspannung DC | 24 - 240 |
| Breite | 23 |
| EAN | 4015080661665 |
| EAN-13 | 4015080661665 |
| Einbaulage | beliebig |
| Funkstörklasse | Klasse B (EN 55011) |
| Gewicht | 0,146 kg |
| Höhe | 83 |
| Kontaktentladung | 6 |
| Luftentladung | 8 |
| Modellcode | EMT6 |
| Nennspannung - max | 600 |
| Produkt Länge/Tiefe | 103 |
| Produktbreite | 23 |
| Produktgewicht | 0,128 |
| Produkthöhe | 83 |
| Reset-Widerstand | 1600 |
| Schutzart | IP20 |
| Spannungsart | AC / DC |
| Tiefe | 103 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
