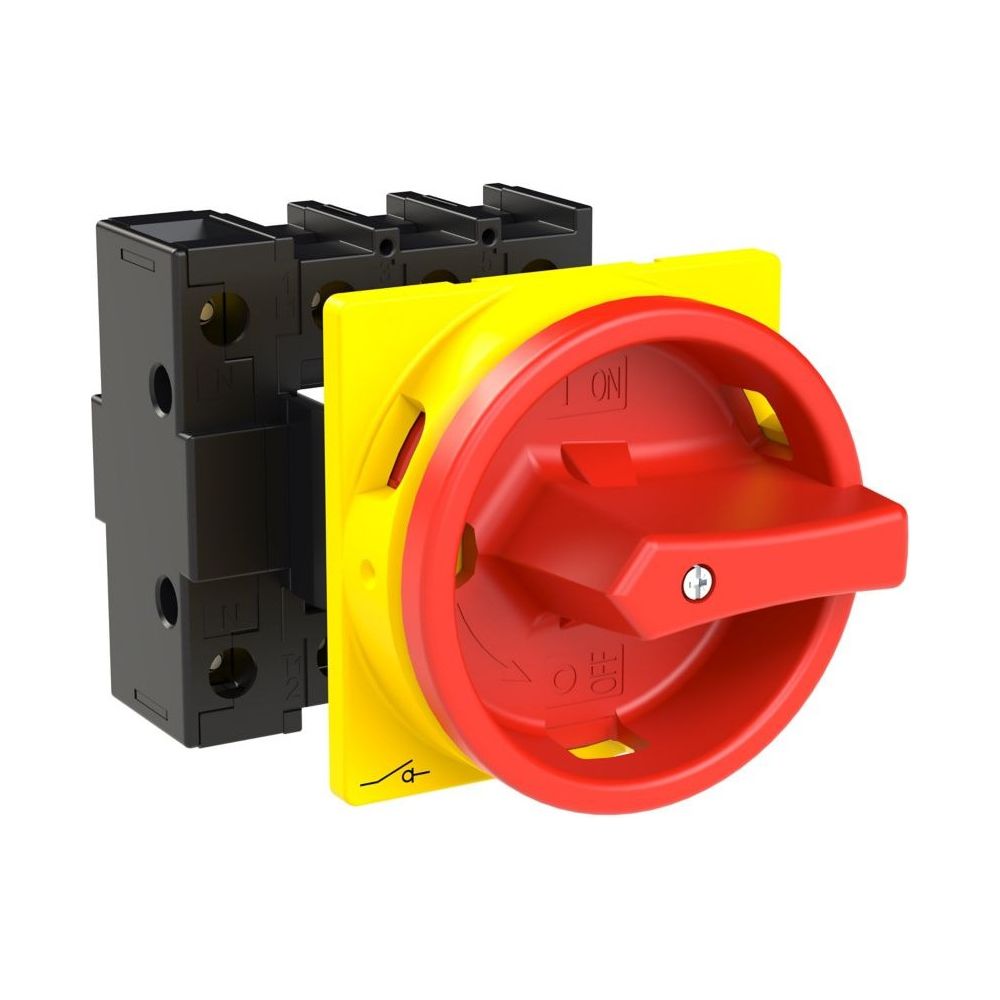

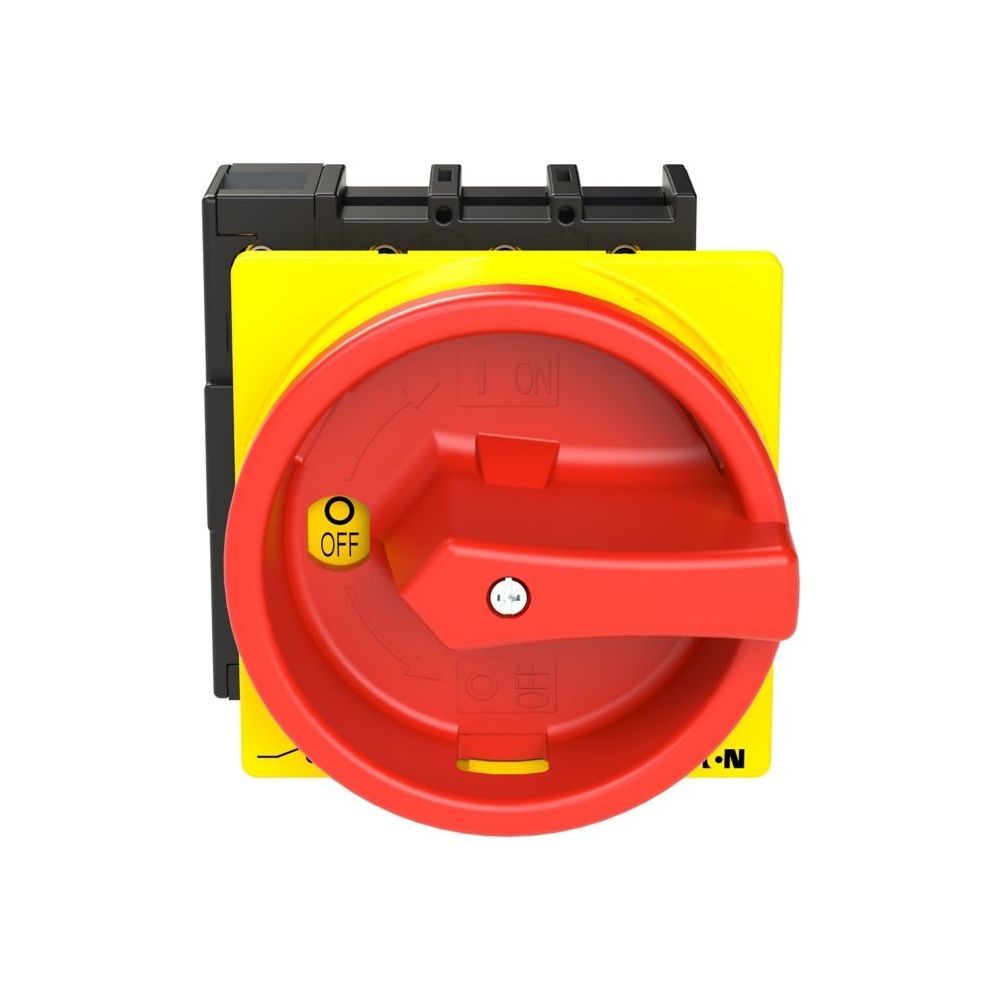

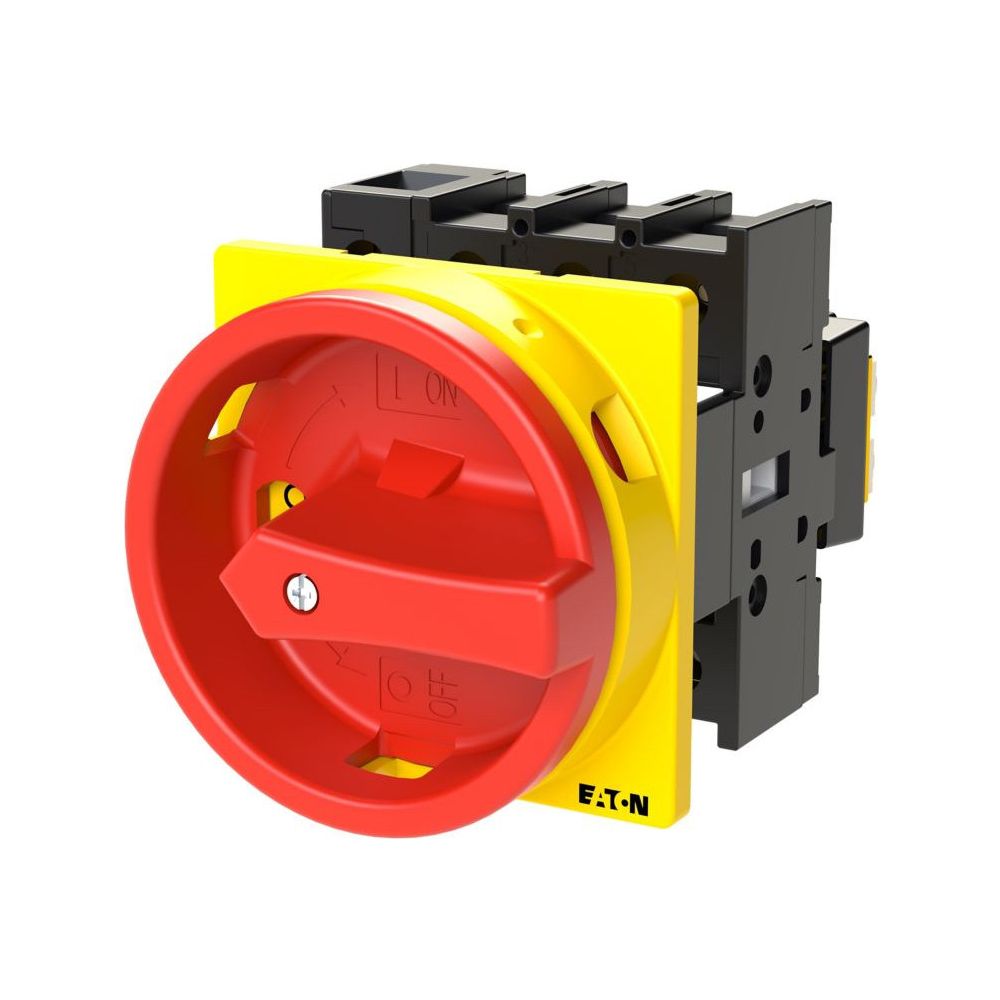

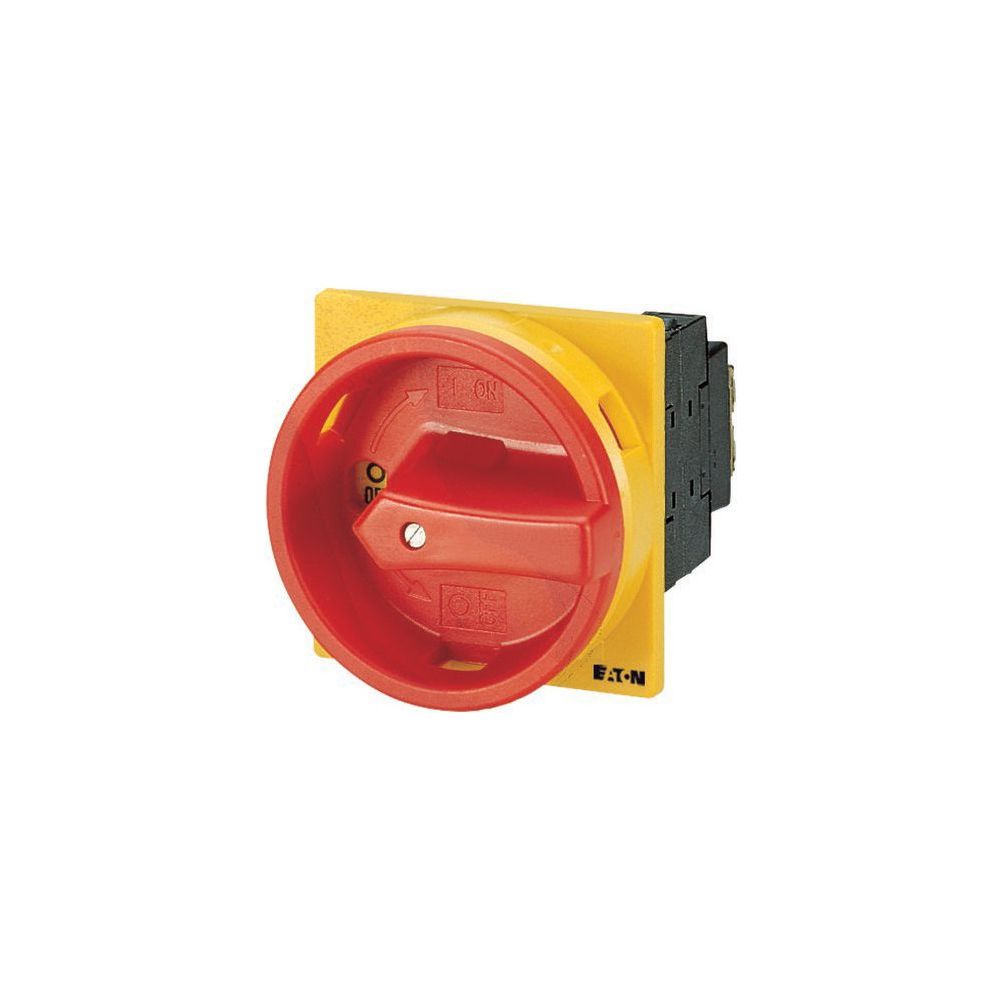

Eaton Hauptschalter P1 P1-25/EA/SVB/N, 13kW, 4-polig, Rot/Gelb

Der Eaton Moeller P1 Hauptschalter ist ein robuster Lasttrennschalter für den bündigen Einbau, der sich durch eine kompakte Bauweise auszeichnet. Mit einer Bemessungsbetriebsleistung von 13 kW bei 400 V und einer 4-poligen Ausführung eignet er sich ideal als Wartungs- oder Reparaturschalter. Das Gerät verfügt über eine integrierte NOT-AUS-Funktion sowie einen roten Drehgriff mit gelbem Sperrkranz.

Sicherheit und Bedienung

Die mechanische Konstruktion ermöglicht eine direkte Verbindung zwischen Handantrieb und Kontakten, wodurch ein zwangsläufiges Öffnen beim Ausschaltvorgang sichergestellt wird. Zur Erhöhung der Arbeitssicherheit lässt sich der Drehgriff in der 0-Stellung verriegeln, was ein unbefugtes Wiedereinschalten während Wartungsarbeiten verhindert.

Technische Ausführung

Das Einbaugerät ist für eine Bemessungsbetriebsspannung von 690 V ausgelegt und erreicht einen Bemessungsdauerstrom von 25 A. Die Montage erfolgt flexibel, wobei die Schutzart NEMA 12 eine hohe Widerstandsfähigkeit in industriellen Umgebungen bietet. Der Anschluss der Leiter erfolgt über Schraubklemmen, die für verschiedene Querschnitte ausgelegt sind.

Dieser Hauptschalter bietet eine zuverlässige Trennung von Stromkreisen und überzeugt durch eine mechanische Lebensdauer von 300.000 Schaltvorgängen. Mit einer Bemessungsbetriebsleistung von 13 kW und der integrierten NOT-AUS-Funktion stellt er eine sichere Lösung für anspruchsvolle Schaltaufgaben dar. Die robuste Bauweise und die Verriegelungsmöglichkeit in der Aus-Stellung gewährleisten einen sicheren Betrieb.

Technische Daten

• Bemessungsdauerstrom: 25 A
• Bemessungsbetriebsleistung (400 V): 13 kW
• Polzahl: 4
• Bemessungsbetriebsspannung: 690 V
• Schutzart: NEMA 12
• Mechanische Lebensdauer: 300.000 Schaltvorgänge
• Montageart: Bündiger Einbau
• Gewicht: 0,22 kg
