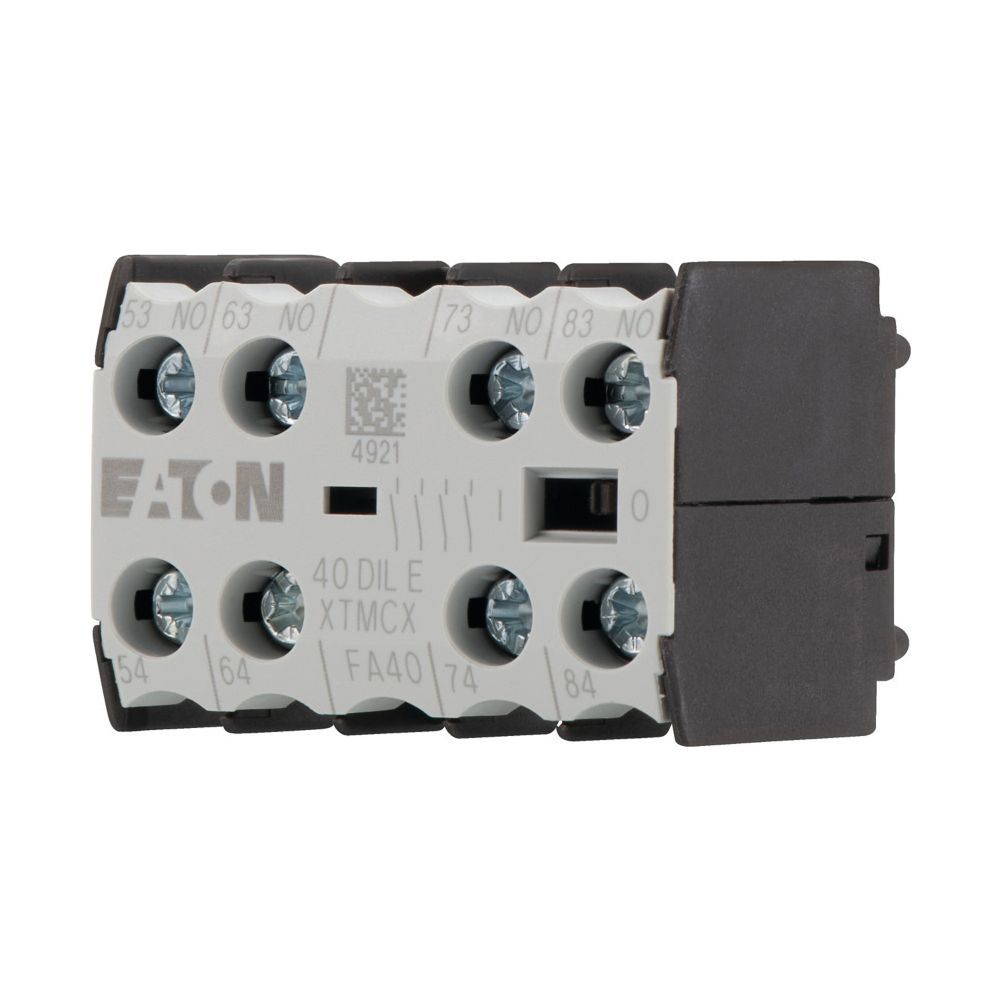

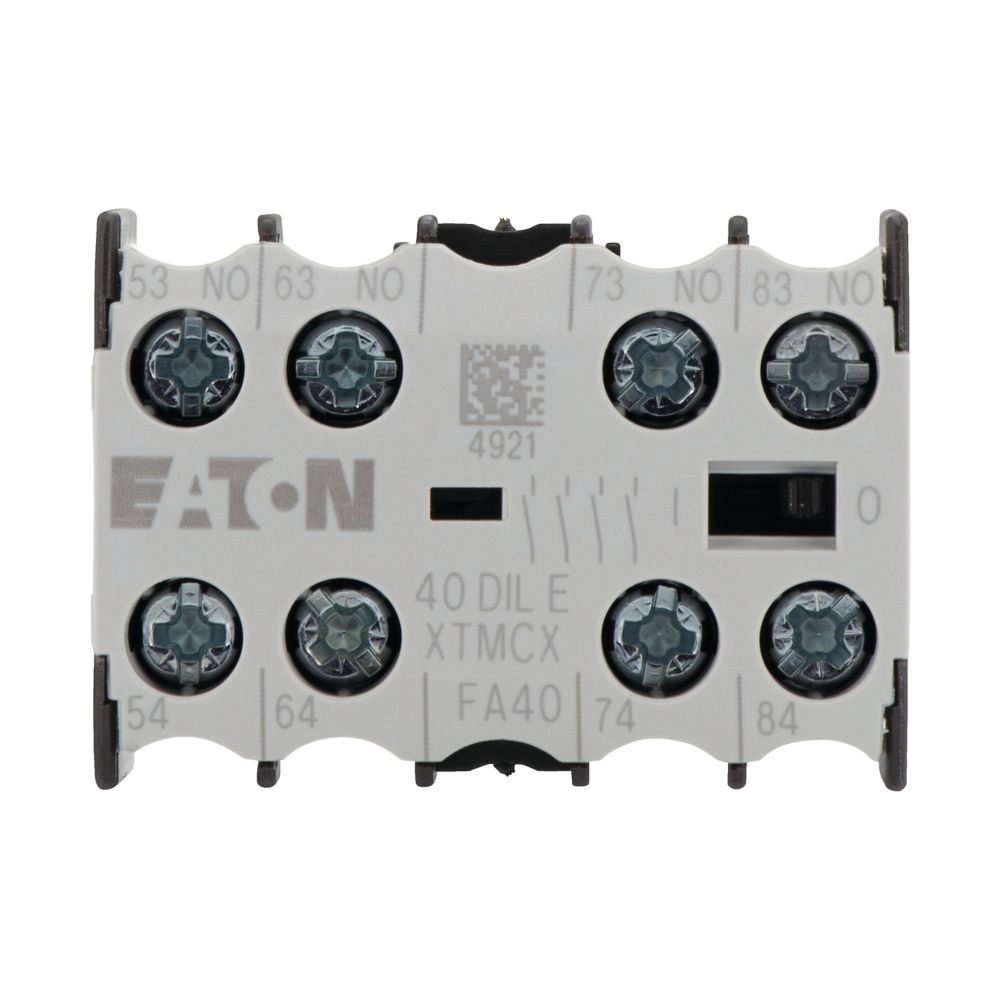

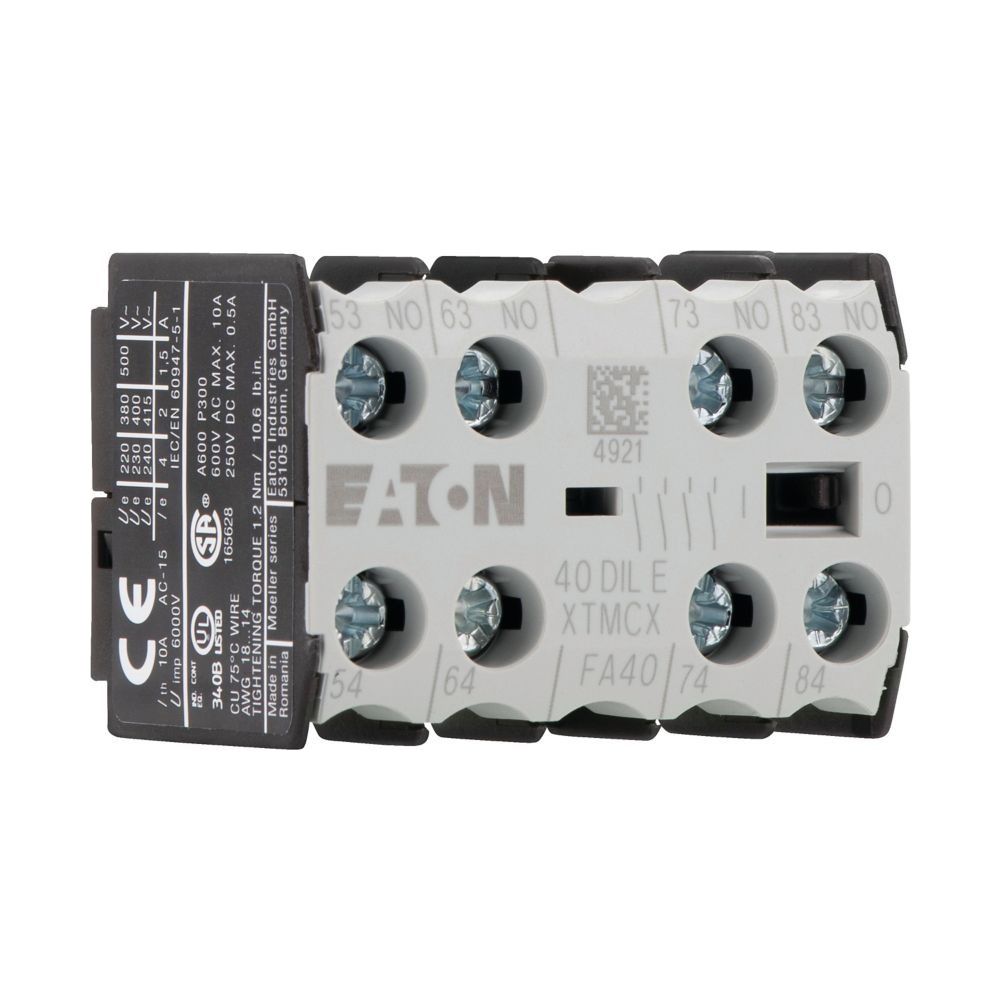

Eaton Hilfsschalterbaustein DILE 40DILE, 4-polig, Schraubanschluss

Der Hilfsschalterbaustein aus der Eaton Moeller series DILE ist ein 4-poliges Modul zur Erweiterung von Schaltgeräten. Er zeichnet sich durch zwangsgeführte Kontakte aus und ist für Standardanwendungen konzipiert. Die Montage erfolgt durch Frontbefestigung mittels Schraubklemmen.

Funktion und Montage

Das Bauteil ist für den Aufbau auf Schütze der Serien DILEM und DILER optimiert. Durch die aufsteckbare Ausführung lässt sich der Hilfsschalterbaustein effizient in Schaltanlagen integrieren. Die Anschlusstechnik mit Schraubklemmen ermöglicht eine sichere Verbindung der Leiter. Dank der Schutzart IP20 ist das Gerät gegen Berührung geschützt, was die Handhabung bei der Installation unterstützt.

Zuverlässigkeit im Betrieb

Die Konstruktion mit zwangsgeführten Kontakten gemäß EN 50005 sorgt für eine hohe Betriebssicherheit. Mit einer mechanischen Lebensdauer von bis zu 20 Millionen Schaltspielen bei Gleichstrombetätigung ist das Modul auf eine lange Nutzungsdauer ausgelegt. Die hohe Kontaktzuverlässigkeit wird durch eine geringe Ausfallrate bei Standard-Steuerspannungen unterstrichen, was den Einsatz in industriellen Umgebungen ermöglicht.

Dieser Hilfsschalterbaustein bietet eine robuste Lösung für die Erweiterung von Steuerstromkreisen. Mit vier Schließern und einer kompakten Bauweise von 45 mm Breite sowie 32 mm Höhe fügt er sich platzsparend in das Schaltschranklayout ein. Die Auslegung für einen Bemessungsbetriebsstrom von bis zu 4 A bei AC-15 (230 V) macht ihn zu einer vielseitigen Komponente für präzise Schaltaufgaben.

Technische Daten

• Polzahl: 4-polig
• Kontakte: 4 Schließer
• Montageart: Frontbefestigung
• Anschlussart: Schraubklemmen
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (AC-15, 400 V): 2 A
• Schutzart: IP20
• Breite: 45 mm
• Höhe: 32 mm
• Tiefe: 36 mm
