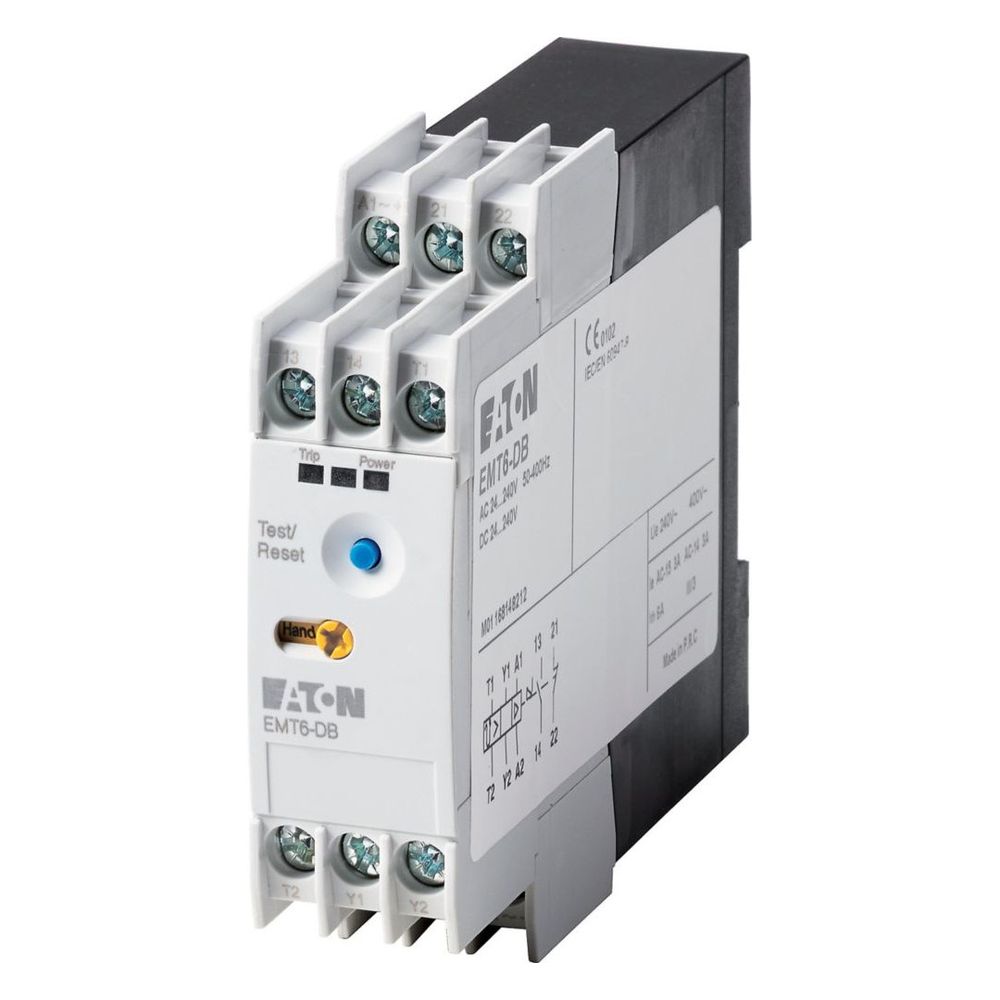

Eaton Thermistor-Maschinenschutzrelais EMT6-DBK, 24-240V, 83x23x103mm
Das Eaton Moeller EMT6-DBK ist ein multifunktionales Thermistor-Überlastrelais für den zuverlässigen Maschinenschutz. Es überwacht thermische Zustände in Maschinen und Anlagen und bietet eine flexible Spannungsversorgung von 24-240 V AC/DC. Das Gerät zeichnet sich durch seine kompakte Bauweise und vielseitige Konfigurationsmöglichkeiten aus.
Funktionsweise und Schutzfunktionen
Das Relais ermöglicht eine präzise Überwachung über einen Widerstandsmessbereich von 750 bis 12000 Ohm. Es verfügt über eine integrierte Netz- und Fehler-LED-Anzeige zur schnellen Statusdiagnose. Anwender profitieren von Funktionen wie einer wählbaren Wiedereinschaltsperre, einer Testtaste sowie der Möglichkeit zum manuellen oder externen Reset. Zudem ist das Gerät nullspannungssicher und erkennt Kurzschlüsse in der Fühlerleitung, wobei diese Schutzfunktionen bei Bedarf deaktiviert werden können.
Montage und Anschluss
Die Installation erfolgt einfach per Schnappmontage. Der elektrische Anschluss der Hilfsstromkreise wird über Schraubklemmen realisiert, die für eine sichere Kontaktierung sorgen. Mit einer Breite von nur 23 mm ist das Relais platzsparend im Schaltschrank unterzubringen und für eine beliebige Einbaulage ausgelegt.
Das Thermistor-Überlastrelais bietet durch seine Multifunktionalität und die weiten Spannungsbereiche von 24-240 V AC/DC eine flexible Lösung für industrielle Anwendungen. Mit einem Bemessungsschaltstrom von 6 A und der robusten Ausführung nach Schutzart IP20 stellt es einen effektiven Schutz vor Überlastungen sicher. Die integrierte Fehlerspeicherung und die vielfältigen Reset-Optionen unterstützen einen effizienten Anlagenbetrieb.
Technische Daten
- Bemessungssteuerspeisespannung: 24-240 V AC/DC
- Bemessungsschaltstrom: 6 A
- Widerstandsmessbereich: 750 - 12000 Ohm
- Auslösewiderstand: 3600 Ohm
- Reset-Widerstand: 1600 Ohm
- Breite: 23 mm
- Höhe: 83 mm
- Tiefe: 103 mm
- Schutzart: IP20
- Anschlussart: Schraubanschluss
Technische Daten
| Hersteller | Eaton |
| Anzugsspannung | 0,85 - 1,1 V x Uₑ |
| Artikelnummer | EATON-066168 |
| Auslösewiderstand | 3600 |
| Betriebsspannung DC | 24 - 240 |
| Breite | 23 |
| EAN | 4015080661689 |
| EAN-13 | 4015080661689 |
| Einbaulage | beliebig |
| Funkstörklasse | Klasse B (EN 55011) |
| Gewicht | 0,152 kg |
| Höhe | 83 |
| Kontaktentladung | 6 |
| Luftentladung | 8 |
| Modellcode | EMT6-DBK |
| Nennspannung - max | 600 |
| Produkt Länge/Tiefe | 103 |
| Produktbreite | 23 |
| Produktgewicht | 0,134 |
| Produkthöhe | 83 |
| Reset-Widerstand | 1600 |
| Schutzart | IP20 |
| Spannungsart | AC / DC |
| Tiefe | 103 |
| Verschmutzungsgrad | 3 |
| WEEE-Nr. | 92318050 |
