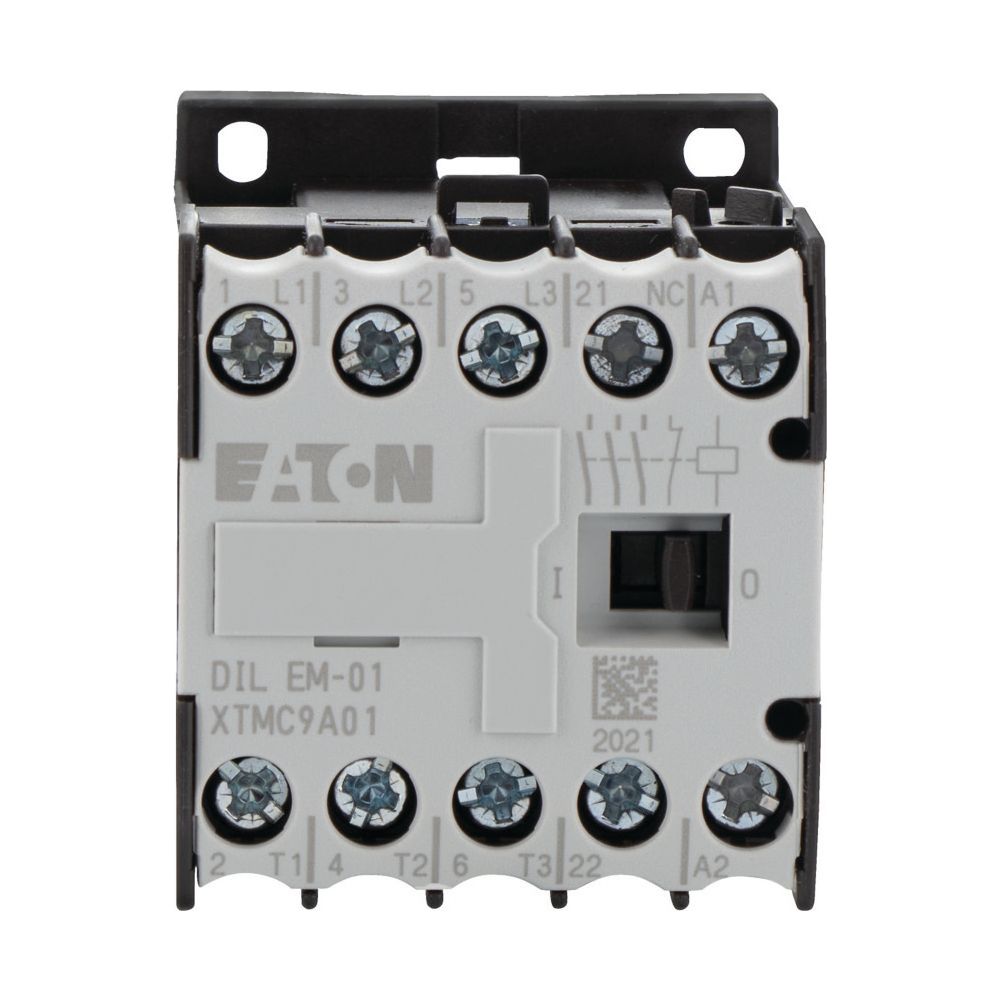

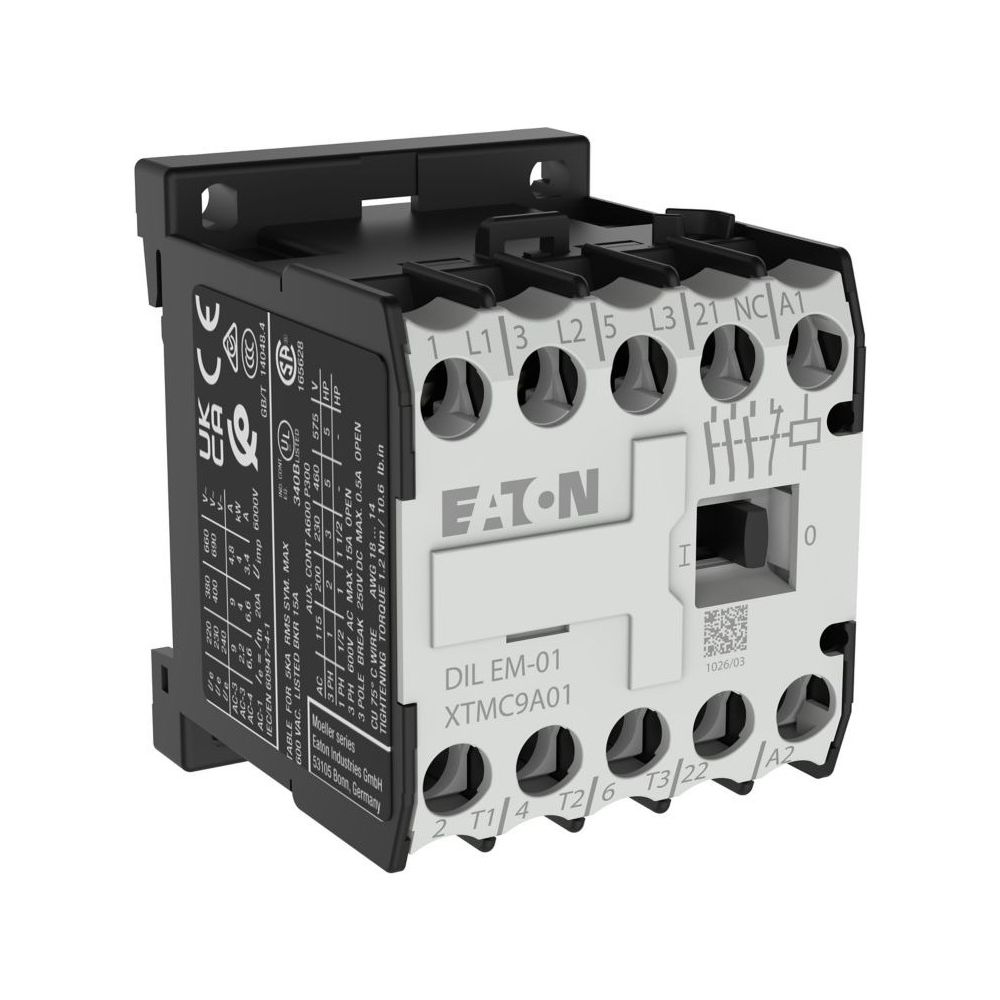

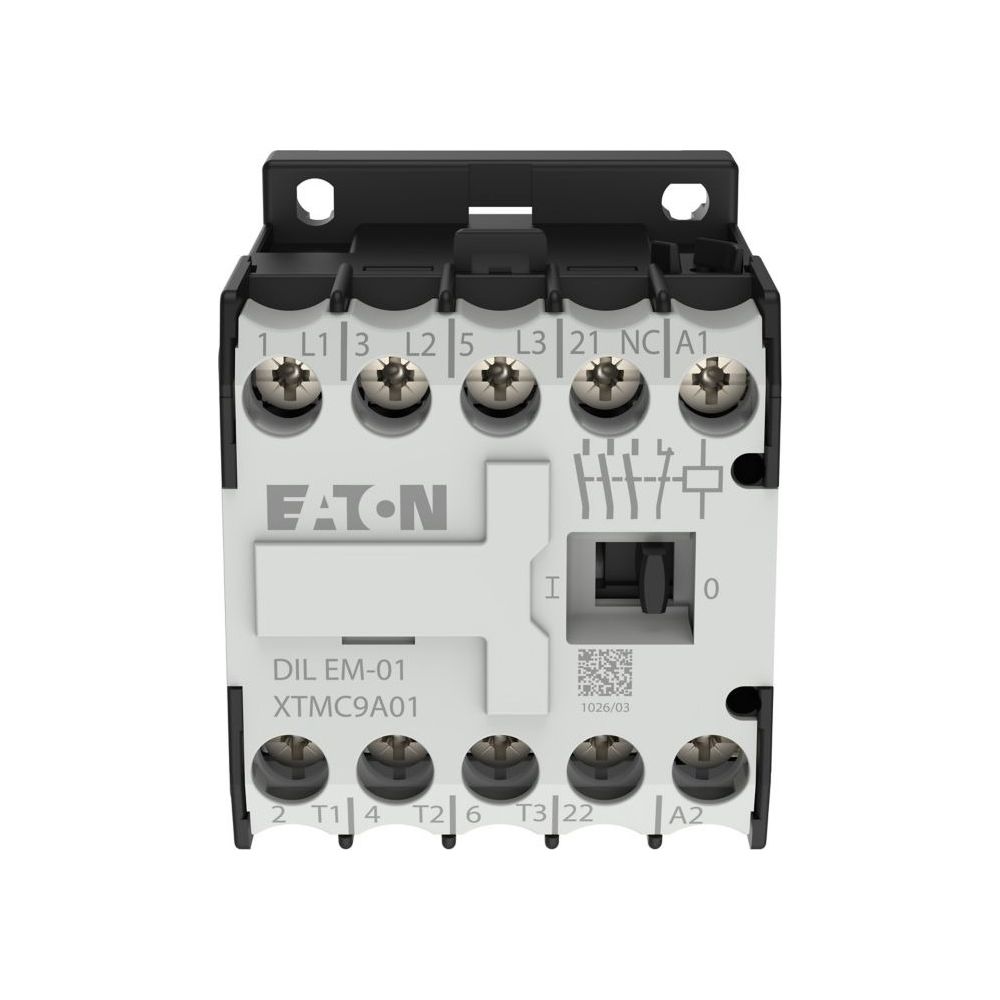

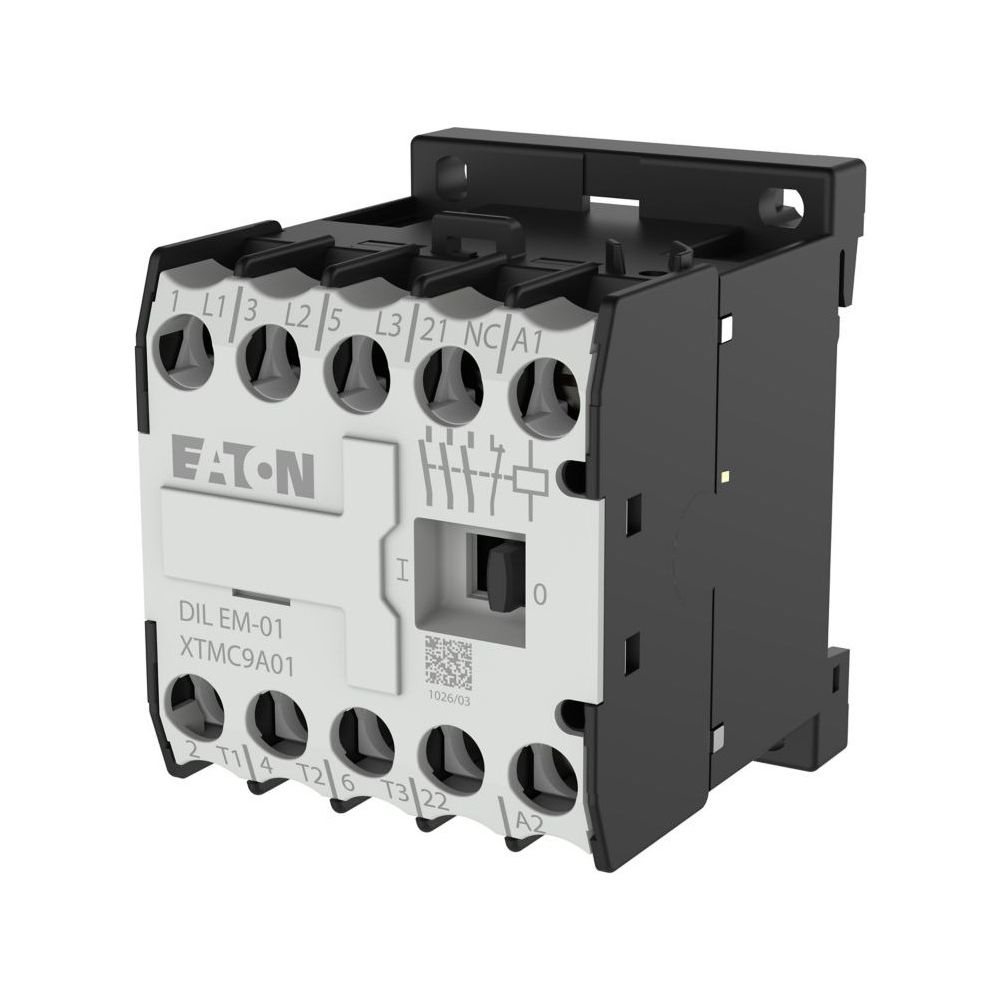

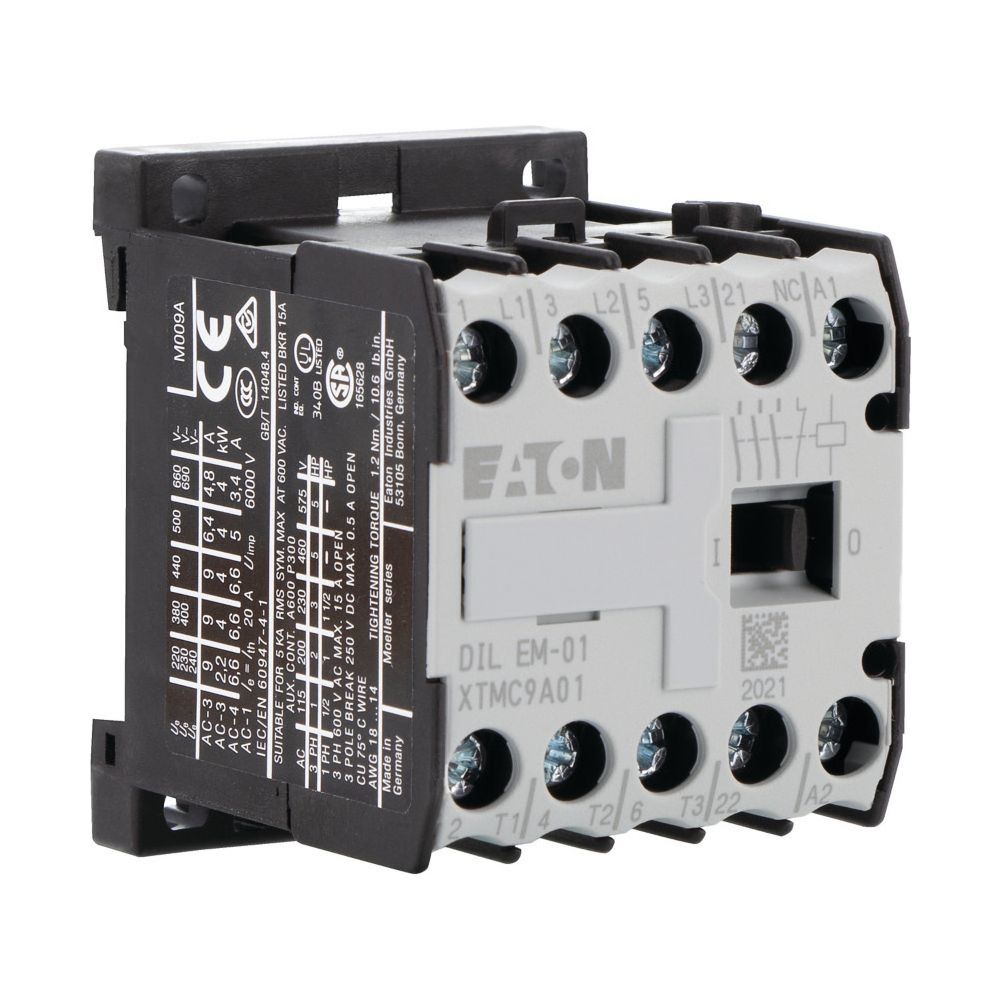

Eaton Leistungsschütz DILEM DILEM-01, 3-polig, 4kW, 230V 50Hz, 240V 60Hz, 1 Öffner, IP20

Das Eaton Moeller series DILEM Leistungsschütz ist für das Schalten von Motoren und ohmschen Lasten konzipiert. Es eignet sich für den Einsatz mit Motoren der Effizienzklasse IE3 und zeichnet sich durch eine kompakte Bauweise aus, die eine flexible Montage per Schnappbefestigung auf einer Hutschiene oder mittels Schraubmontage ermöglicht.

Vielseitige Einsatzmöglichkeiten

Das 3-polige Leistungsschütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Mit einem integrierten Hilfskontakt (Öffner) bietet es eine Lösung für anspruchsvolle Schaltaufgaben. Die robuste Konstruktion gewährleistet eine hohe mechanische Lebensdauer und eine zuverlässige Kontaktgabe.

Installation und Sicherheit

Die Anschlusstechnik erfolgt über Schraubklemmen, die eine sichere Kontaktierung ermöglichen. Das Gerät entspricht der Schutzart IP20 und bietet einen Berührungsschutz bei Betätigung von vorne. Durch die kompakten Abmessungen eignet es sich für Schaltschränke mit begrenztem Platzangebot.

Dieses Leistungsschütz bietet eine Bemessungsleistung von 4 kW bei 400 V. Mit einem Bemessungsbetriebsstrom von 9 A in der Kategorie AC-3 und der Eignung für IE3-Motoren stellt es eine leistungsfähige Komponente für industrielle Anwendungen dar. Die einfache Montage und die hohe Schaltzuverlässigkeit machen es zu einer effizienten Wahl für die Steuerung von Motoren und Widerstandslasten.

Technische Daten

• Bemessungsleistung (400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 6,6 A
• Polzahl: 3-polig
• Hilfskontakte: 1 Öffner
• Spulenspannung: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Schutzart: IP20
• Anschlussart: Schraubklemmen
• Breite: 45 mm
• Höhe: 58 mm
