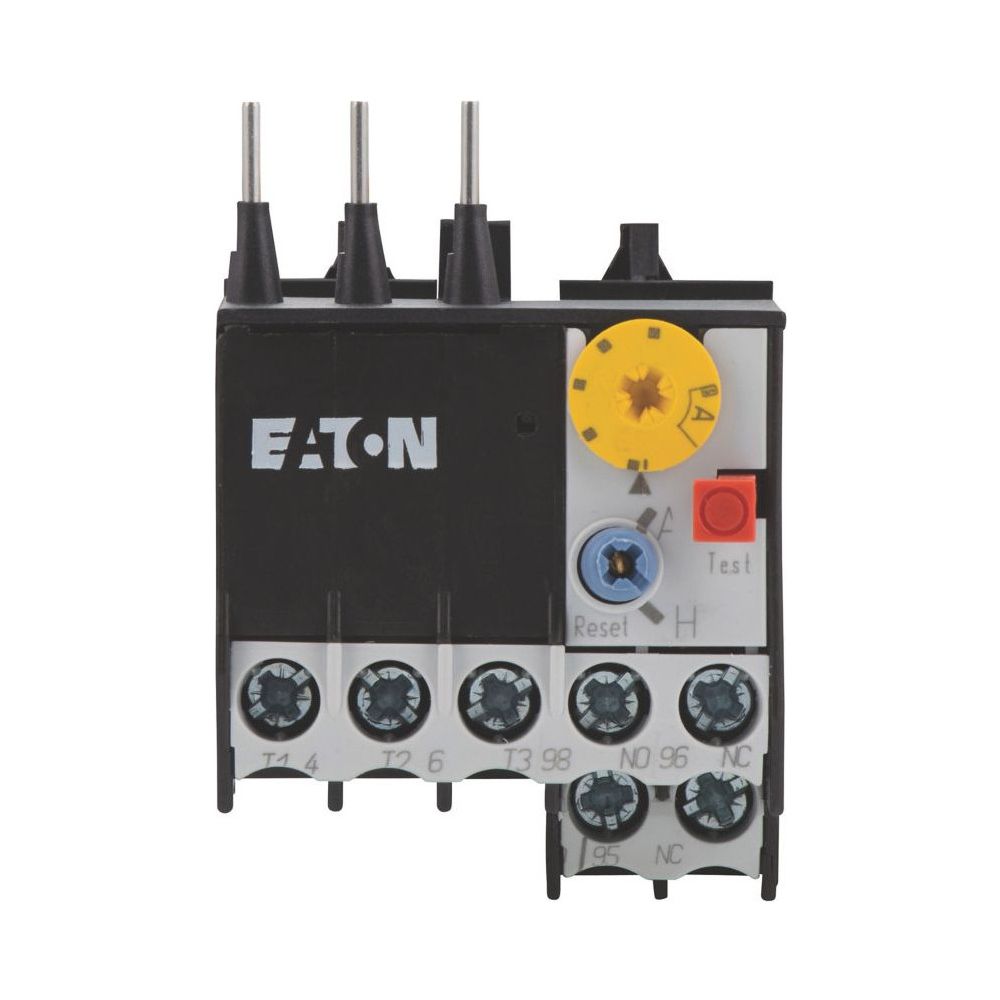

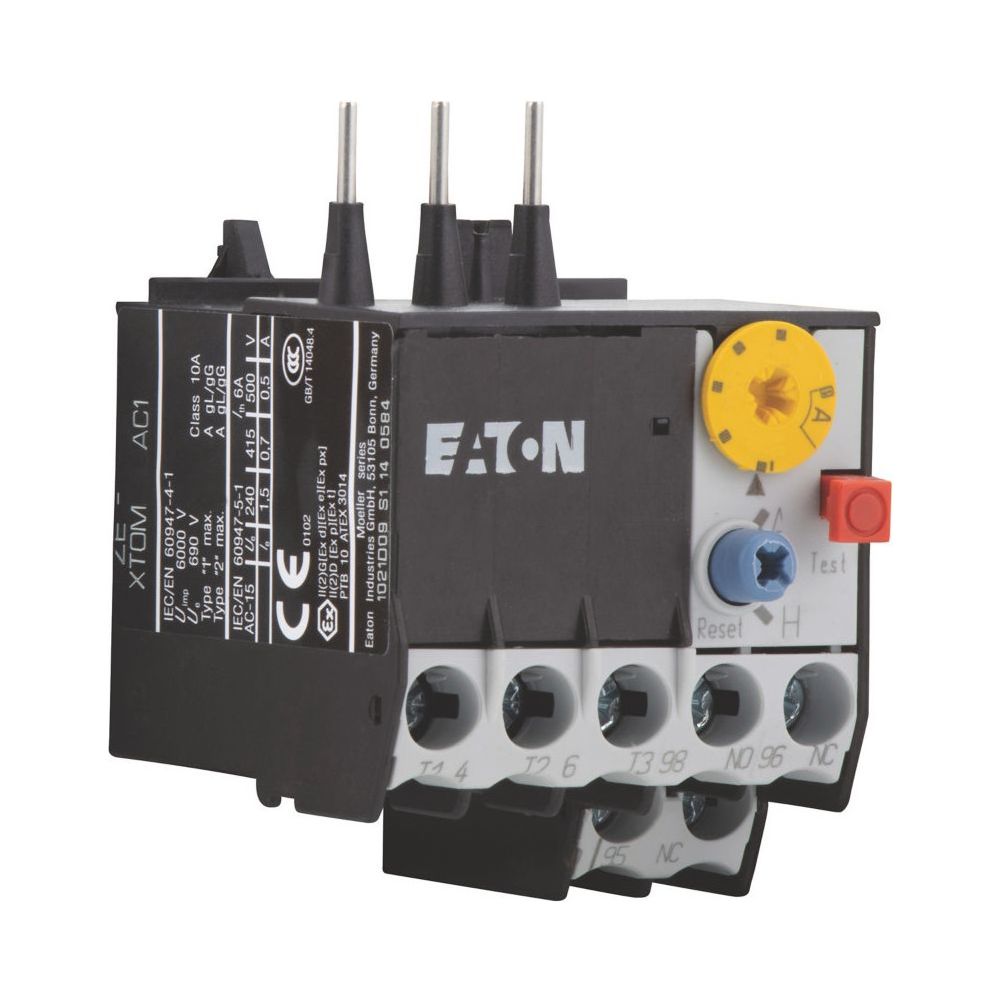

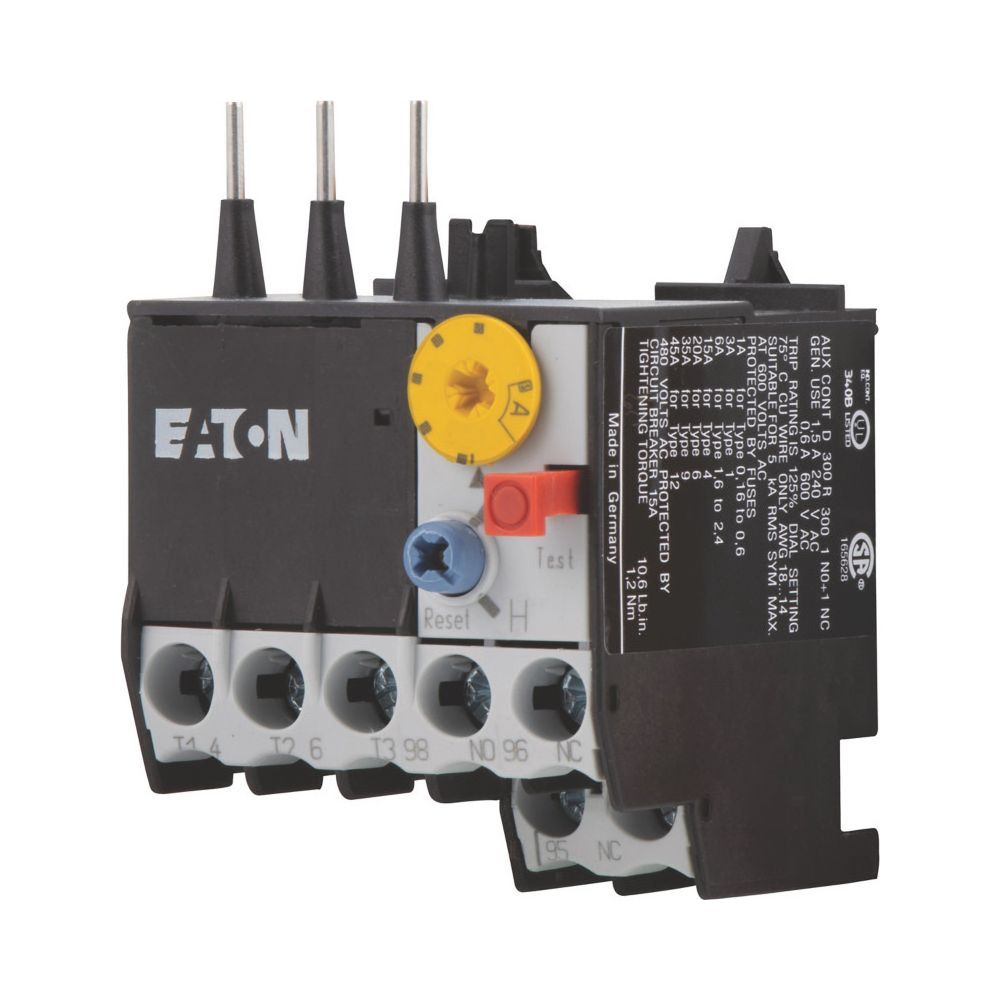

Eaton Motorschutzrelais ZE ZE-0,6, 0,4-0,6A, 1S, 1Ö, Direktanbau
Das thermische Motorschutzrelais der Serie ZE von Eaton Moeller dient der zuverlässigen Absicherung von Elektromotoren. Es zeichnet sich durch eine kompakte Bauweise mit Direktmontage aus und ist speziell für den Einsatz mit Kleinschützen konzipiert. Das Gerät bietet eine präzise Überwachung im Strombereich von 0,4 bis 0,6 A und ist für den Schutz von EEx e-Motoren geeignet.
Funktionsweise und Schutz
Das dreipolige Relais ist temperaturkompensiert und verfügt über eine Phasenausfallempfindlichkeit gemäß IEC/EN 60947. Zur Bedienung sind eine Test-/Aus-Taste sowie eine Reset-Taste mit wählbarer Hand- oder Automatikfunktion integriert. Die Freiauslösung sorgt für eine sichere Abschaltung im Fehlerfall. Das fingersichere Gehäuse gewährleistet einen hohen Berührungsschutz bei der Installation.
Montage und Anschluss
Die Installation erfolgt direkt an das Schütz, was eine platzsparende Anordnung im Schaltschrank ermöglicht. Der Anschluss der Hauptleiter erfolgt über Schraubklemmen, die für eine sichere Kontaktierung ausgelegt sind. Bei einer Reihenmontage ist ein Mindestabstand von 5 mm zwischen den Relais einzuhalten, um eine einwandfreie thermische Funktion zu unterstützen.
Dieses Motorschutzrelais bietet mit seinem einstellbaren Strombereich von 0,4 bis 0,6 A und der Auslöseklasse CLASS 10 A einen robusten Schutz für industrielle Anwendungen. Durch die integrierten Hilfskontakte (1 Schließer, 1 Öffner) lässt sich das Gerät flexibel in Steuerstromkreise einbinden. Die Kombination aus Phasenausfallempfindlichkeit und Temperaturkompensation stellt einen stabilen Betrieb sicher, während die Direktmontage die Montagezeit in der Schaltanlage minimiert.
Technische Daten
- Einstellbarer Strombereich: 0,4 - 0,6 A
- Auslöseklasse: CLASS 10 A
- Hilfskontakte: 1 Schließer, 1 Öffner
- Montageart: Direktanbau
- Max. Bemessungsbetriebsspannung: 690 V
- Schutzart: IP20
- Produktbreite: 45 mm
- Produkthöhe: 65 mm
- Produktlänge/Tiefe: 52 mm
- Produktgewicht: 0,075 kg
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-014333 |
| Auslöseklasse | CLASS 10 |
| EAN | 4015080143338 |
| EAN-13 | 4015080143338 |
| Gewicht | 0,091 kg |
| Modellcode | ZE-0,6 |
| Montageart | Direktanbau |
| Nennspannung - max | 600 VAC |
| Produkt Länge/Tiefe | 52 |
| Produktbreite | 45 |
| Produktgewicht | 0,075 |
| Produkthöhe | 65 |
| Schließer | 1 |
| Schutzart | IP20 IP00 |
| Verschmutzungsgrad | 3 |
| Wechsler | 0 |
| Öffner | 1 |
| WEEE-Nr. | 92318050 |
