Beschreibung

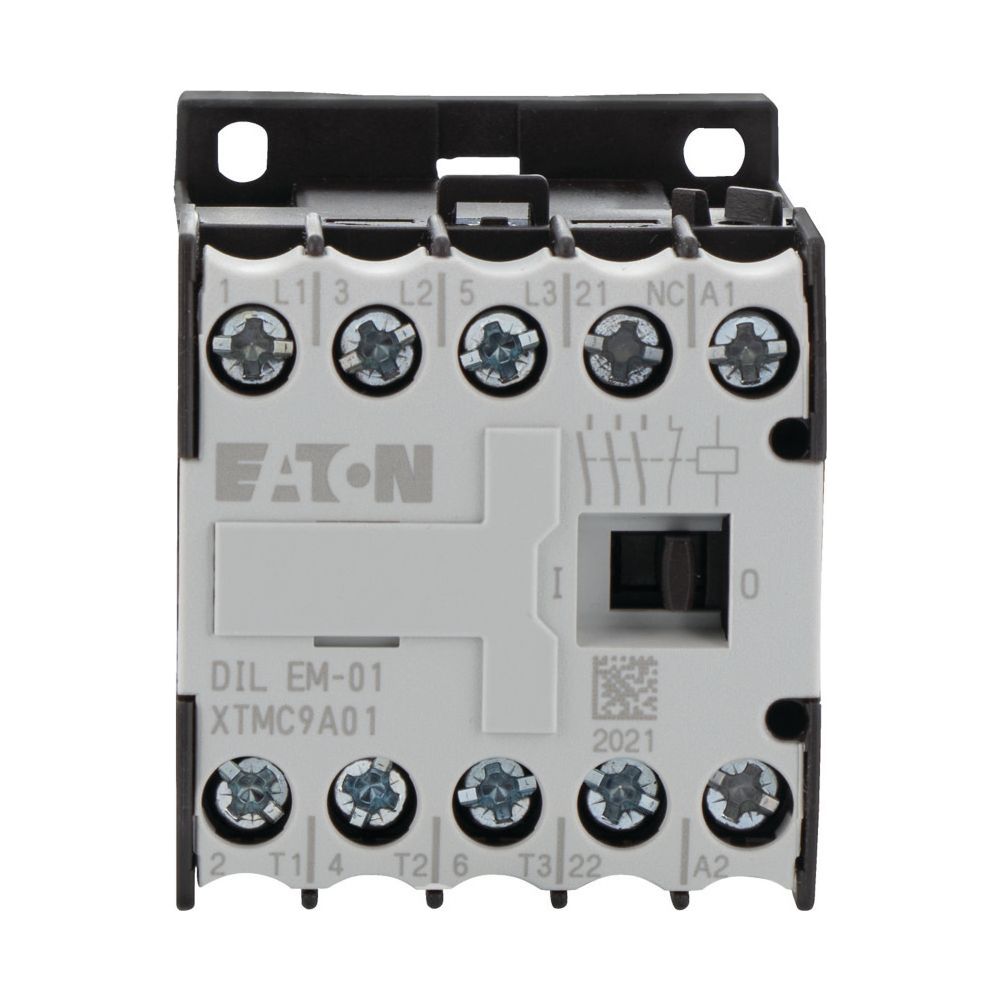

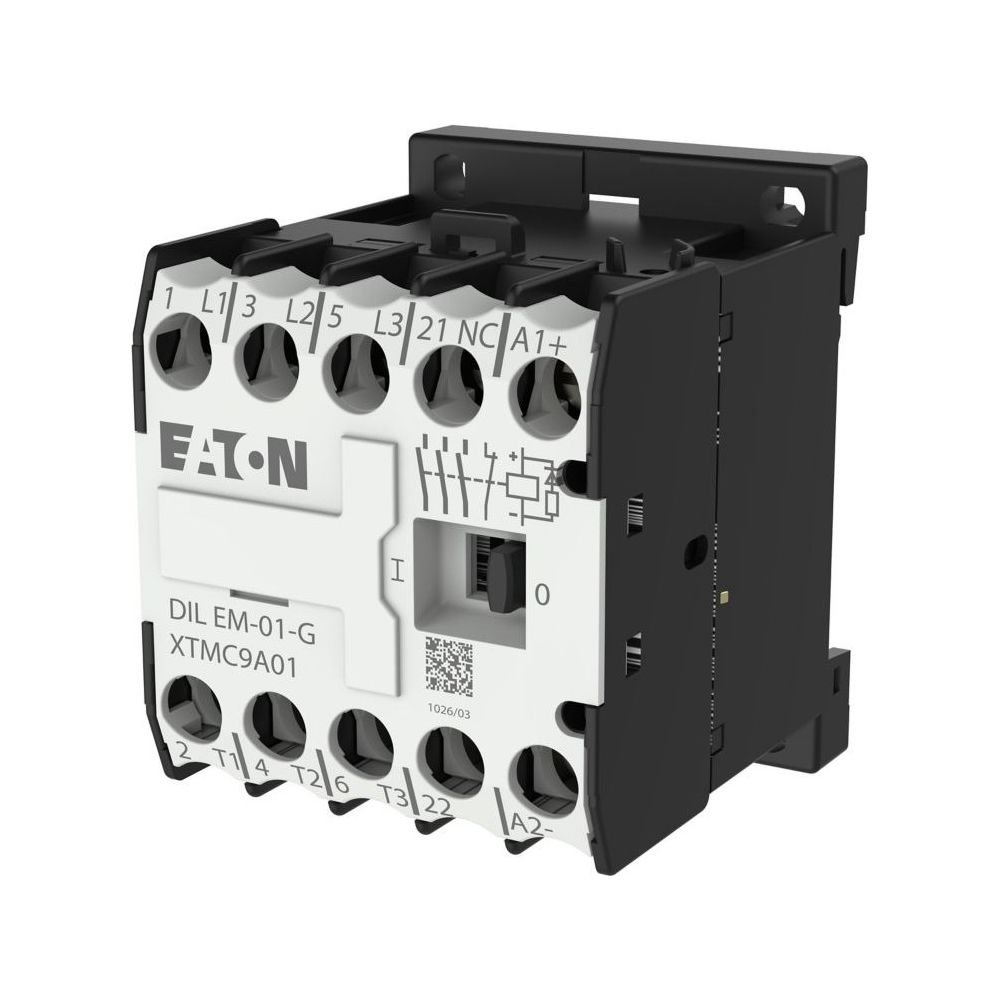

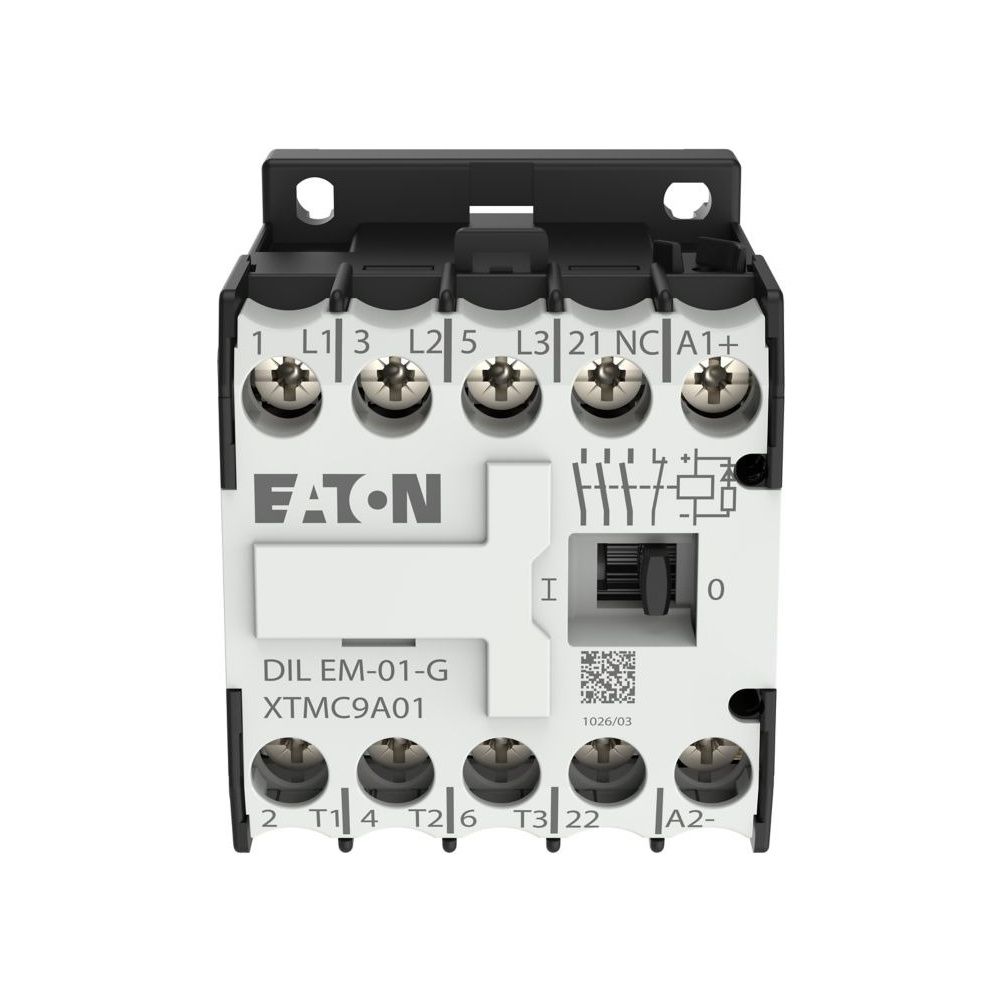

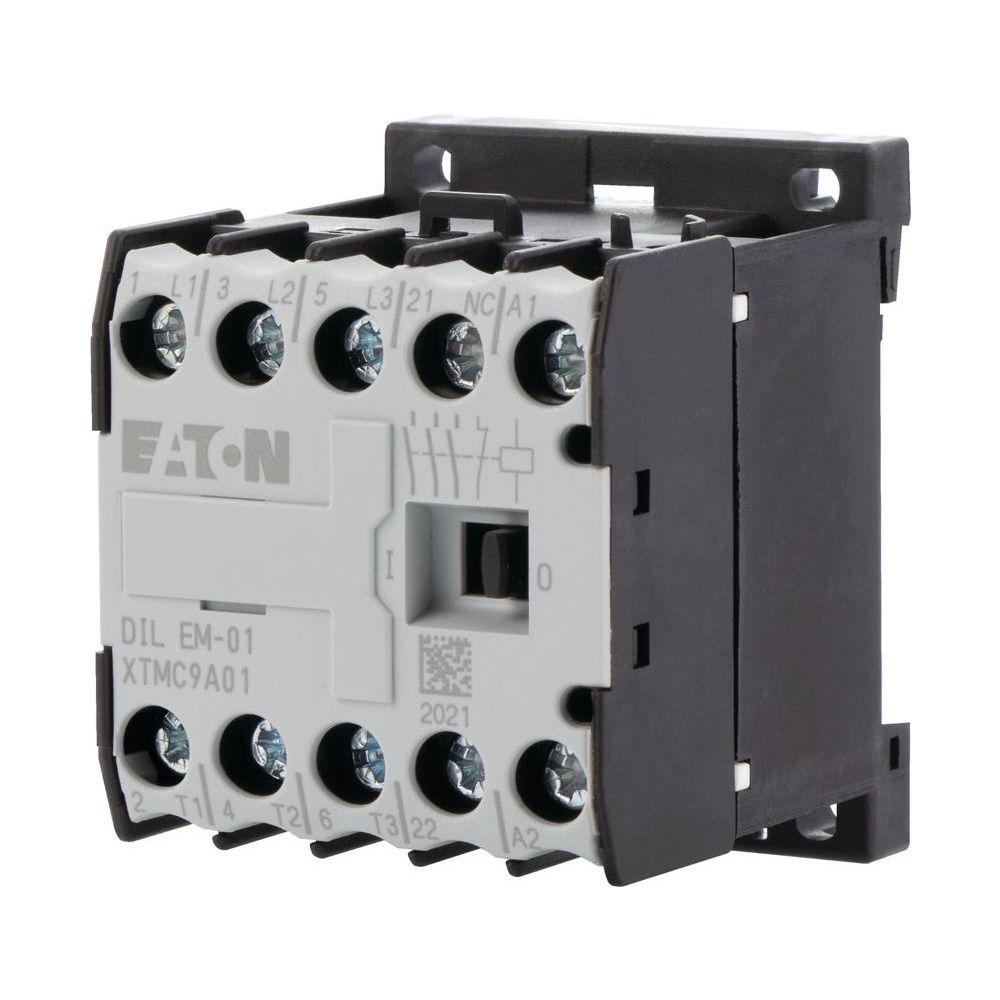

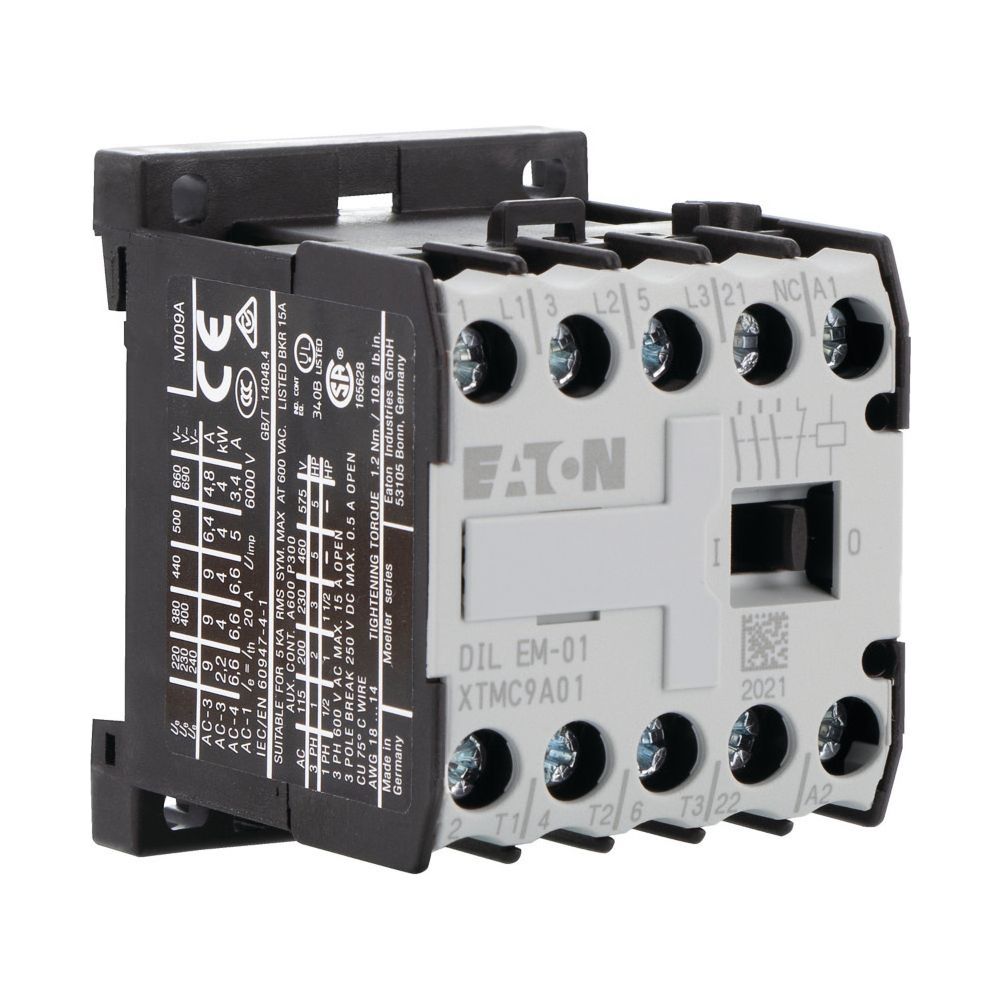

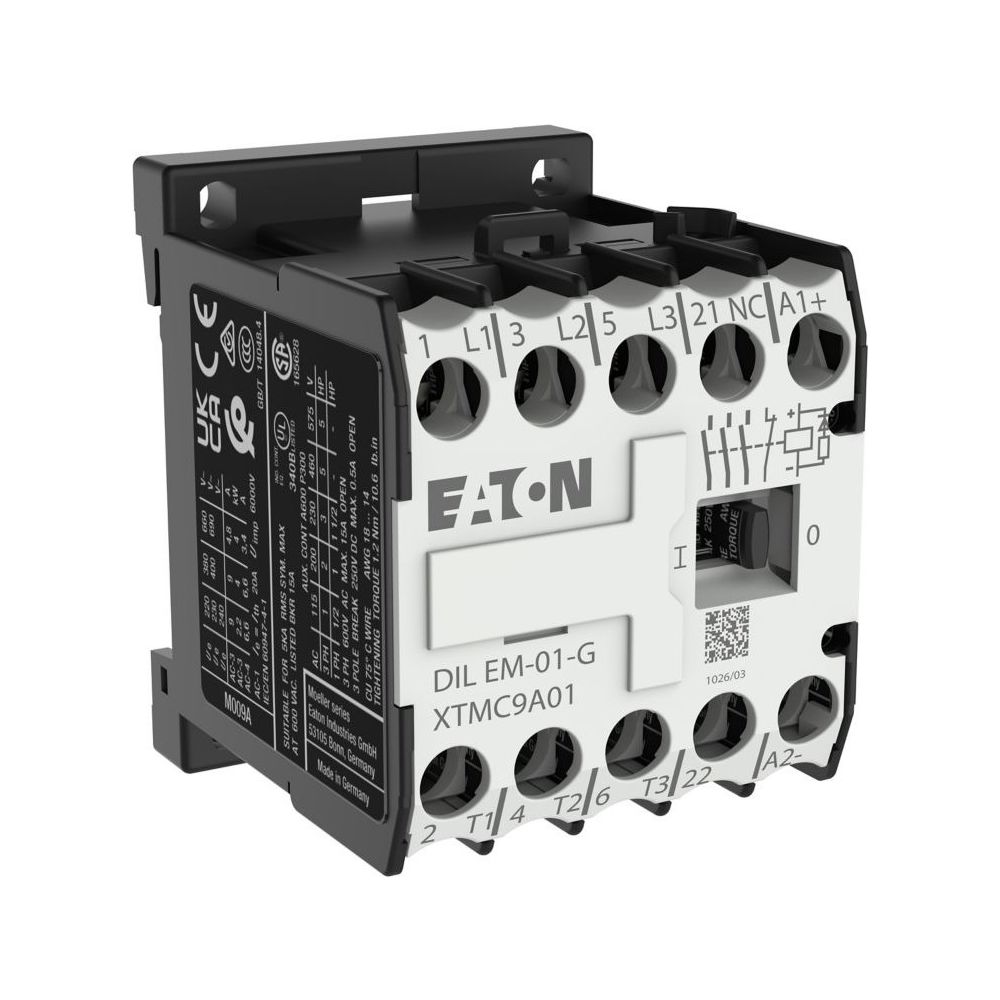

Eaton Leistungsschütz DILEM DILEM-01-G(24VDC), 4kW, 3-polig, 24V DC, 1 Ö, Schraubanschluss, 010343
Das Leistungsschütz aus der Eaton Moeller DILEM-Serie ist ein kompaktes Schaltgerät für Motoren und ohmsche Lasten. Es ist für eine Gleichstrombetätigung von 24 V DC ausgelegt und verfügt über eine integrierte Schutzbeschaltung der Spule, was eine direkte Ansteuerung beispielsweise aus einer SPS ermöglicht. Das 3-polige Gerät ist für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt verschiedene Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren, was Anwendungen wie Anlassen, Ausschalten im Betrieb, Reversieren und Tippen umfasst. Die Kontaktbestückung umfasst drei Hauptschließer sowie einen Hilfsöffner. Dank der robusten Bauweise und der Schraubanschlüsse ist eine zuverlässige Integration in Schaltanlagen sichergestellt.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-4, 400 V): 6,6 A
- Betätigungsspannung: 24 V DC
- Polzahl: 3-polig
- Hilfskontakte: 1 Öffner
- Schutzart: IP20
- Breite: 45 mm
- Höhe: 58 mm
- Tiefe: 54 mm
Dieses Leistungsschütz bietet mit einer Bemessungsleistung von 4 kW bei 400 V eine leistungsfähige Lösung für industrielle Schaltaufgaben. Die integrierte Schutzbeschaltung und die Eignung für IE3-Motoren machen es zu einer effizienten Wahl für moderne Anlagenkonzepte, bei denen eine präzise Steuerung über 24 V DC erforderlich ist.
Technische Daten
| Hersteller | Eaton |
| Anzugsspannung | 0,8 - 1,1 V DC x Uc |
| Artikelnummer | EATON-010343 |
| Ausstattung | Hilfsschalter |
| Breite | 45 |
| EAN | 4015080103431 |
| EAN-13 | 4015080103431 |
| Einschaltdauer | 100 |
| Gewicht | 0,22 kg |
| Höhe | 58 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 6,6 |
| Lichtbogenzeit | 12 ms bei 690 V AC |
| Modellcode | DILEM-01-G(24VDC) |
| P bei AC-4, 400V | 3 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 54 |
| Produktbreite | 45 |
| Produktgewicht | 0,206 |
| Produkthöhe | 58 |
| Produktkategorie | Schütze |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 0 |
| Spannungsart | DC |
| Tiefe | 54 |
| Umschaltzeit | 40 - 50 |
| Verschmutzungsgrad | 3 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| WEEE-Nr. | 92318050 |
