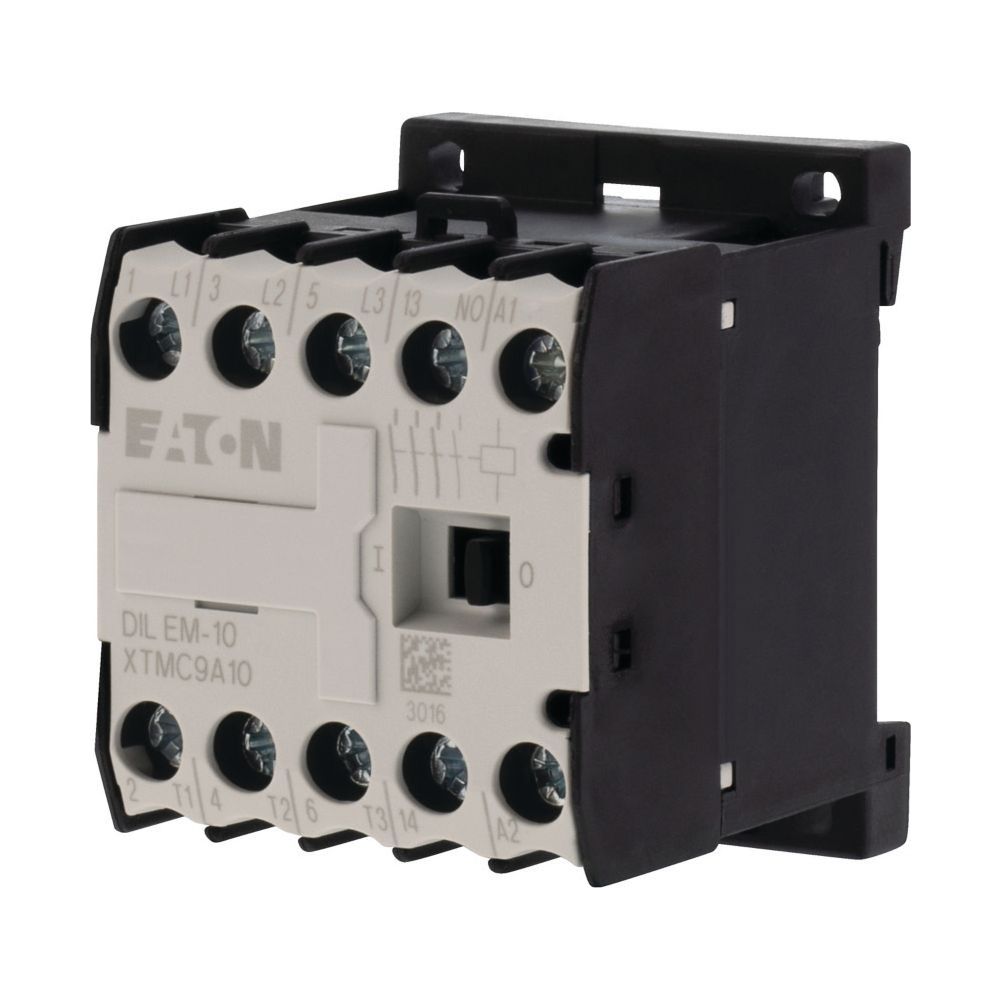

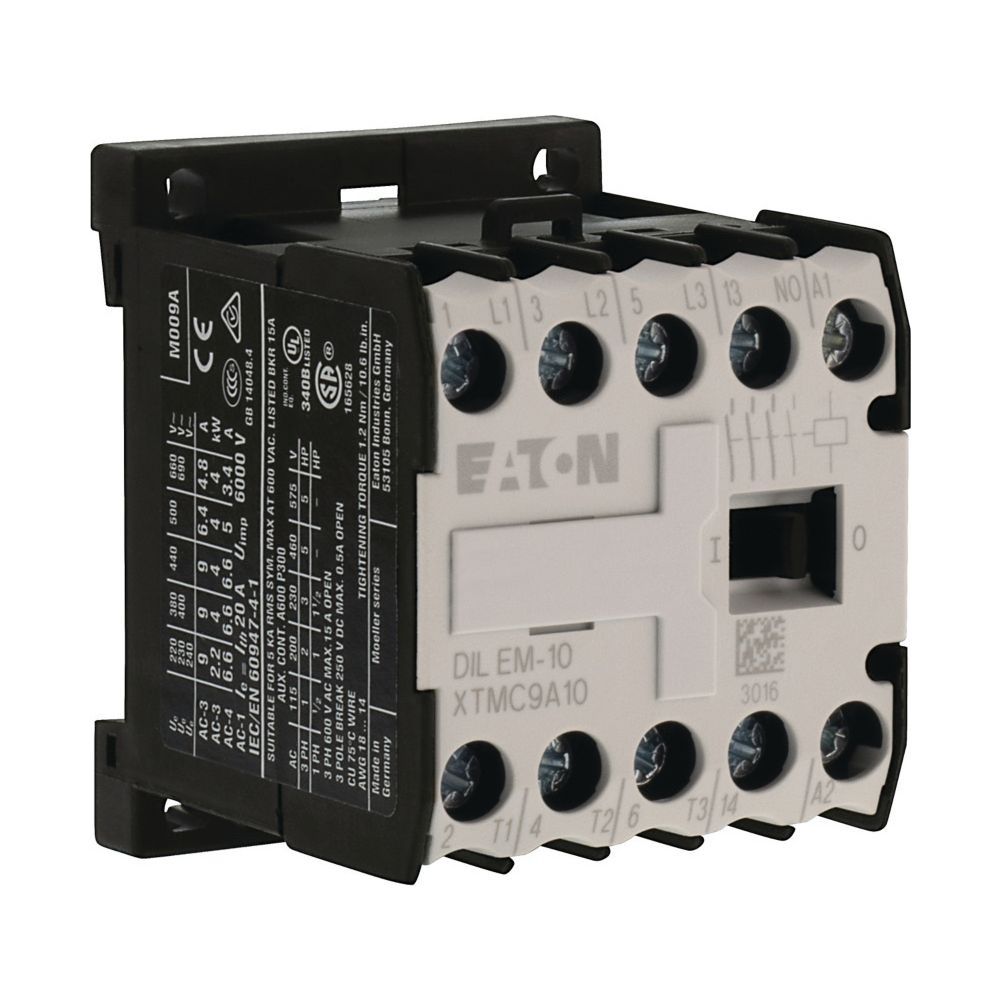

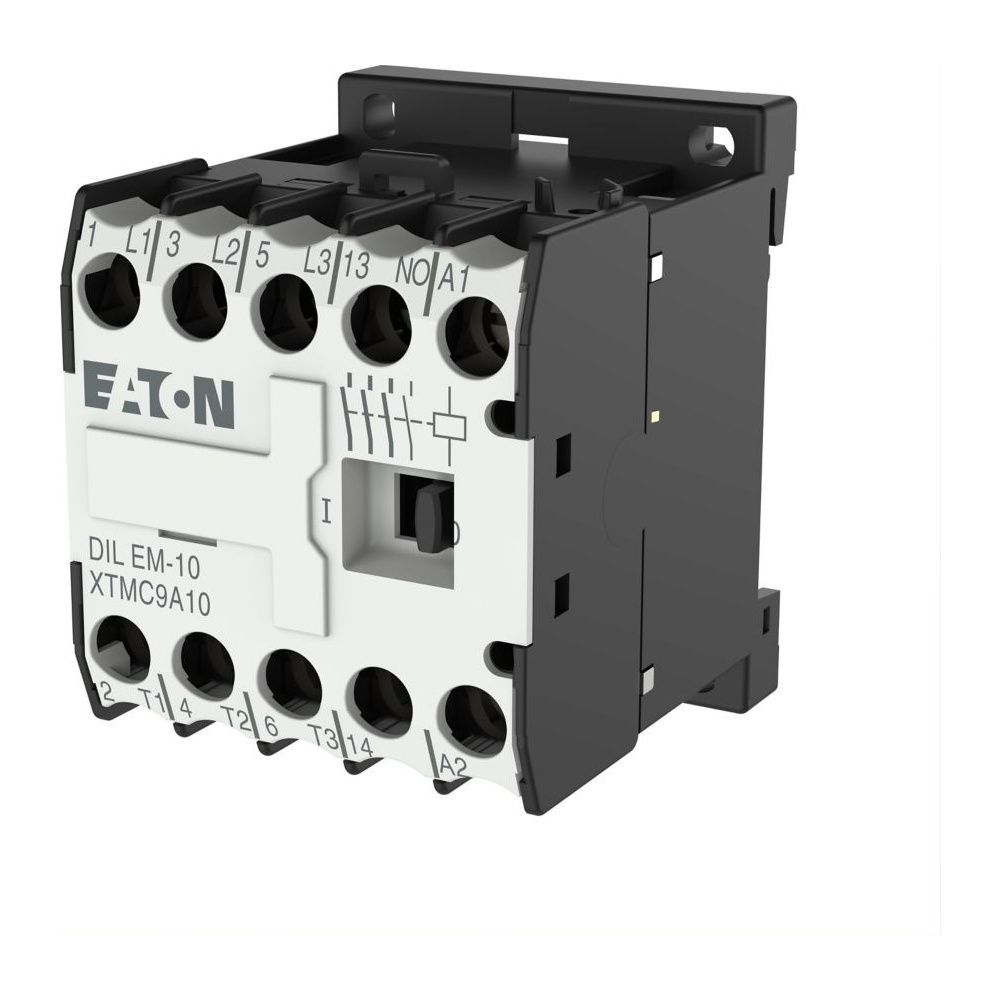

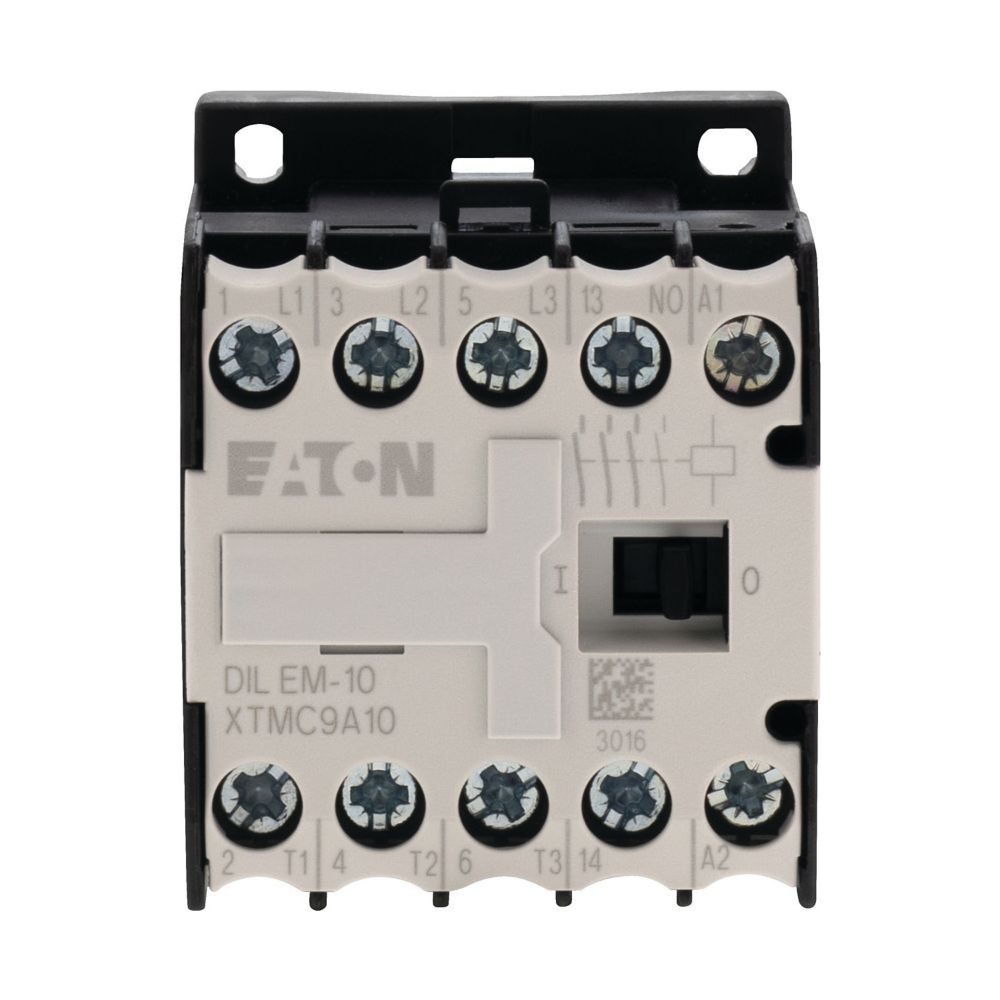

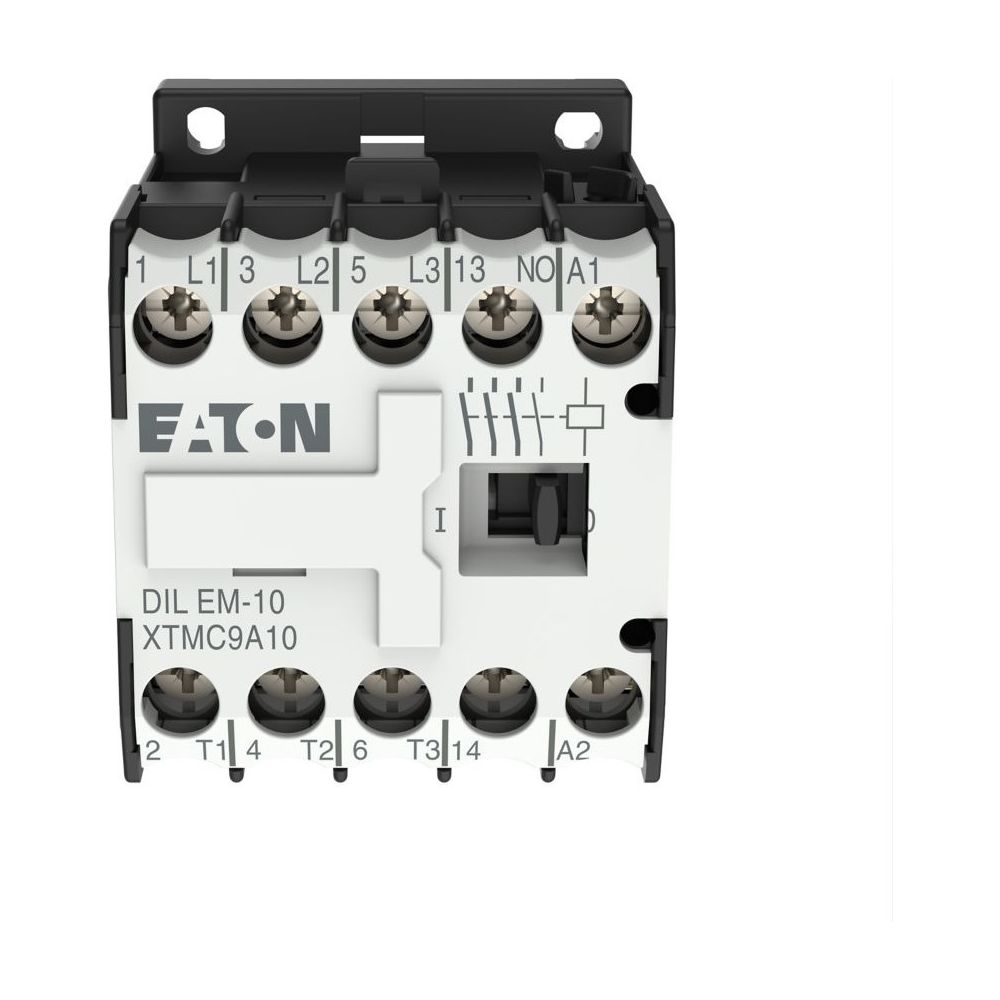

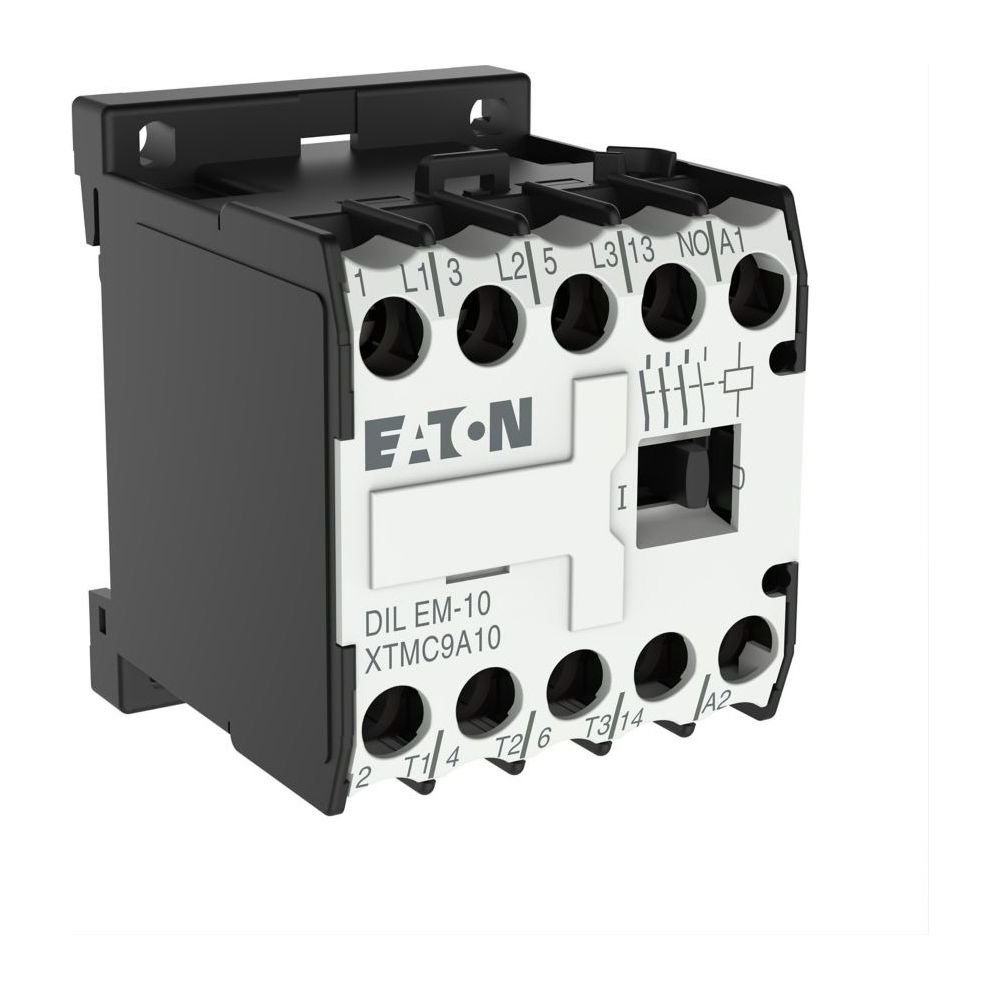

Eaton Leistungsschütz DILEM DILEM-10(24V50HZ), 3-polig, 4kW, 24V 50Hz, Schraubanschluss

Dieses kompakte Leistungsschütz aus der Moeller-Serie von Eaton ist für das Schalten von Motoren und ohmschen Lasten konzipiert. Das 3-polige Gerät bietet eine Bemessungsbetriebsleistung von 4 kW bei 400 V und ist für eine Steuerspannung von 24 V bei 50 Hz ausgelegt. Es eignet sich für anspruchsvolle industrielle Anwendungen, einschließlich Motoren der Effizienzklasse IE3.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten, AC-3 für Käfigläufermotoren sowie AC-4 für Anwendungen wie Reversieren, Tippen oder Einstecken ab. Die Anschlusstechnik erfolgt über Schraubklemmen. Ein integrierter Hilfsschalter sorgt für hohe Kontaktzuverlässigkeit.

Robuste Konstruktion

Das Gerät erfüllt die Schutzart IP20 und ist für einen Verschmutzungsgrad von 3 ausgelegt. Mit einer Breite von 45 mm und einer Höhe von 58 mm ermöglicht es eine platzsparende Montage. Die hohe Schockfestigkeit und die Eignung für 100 Prozent Einschaltdauer unterstützen den kontinuierlichen industriellen Einsatz.

Das Leistungsschütz bietet eine effiziente Lösung für die Steuerung von Motoren und elektrischen Anlagen. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 9 A in der Kategorie AC-3 ist eine präzise Schaltfunktion sichergestellt. Die Kombination aus kompakter Bauform, hoher mechanischer Lebensdauer und der Kompatibilität mit IE3-Motoren macht es zu einer zuverlässigen Komponente für moderne Schaltanlagen.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 3 kW
• Bemessungsbetriebsstrom (AC-4, 400 V): 6,6 A
• Steuerspannung: 24 V AC (50 Hz)
• Polzahl: 3-polig
• Hilfskontakte: 1 Schließer
• Schutzart: IP20
• Breite: 45 mm
• Höhe: 58 mm
