Beschreibung

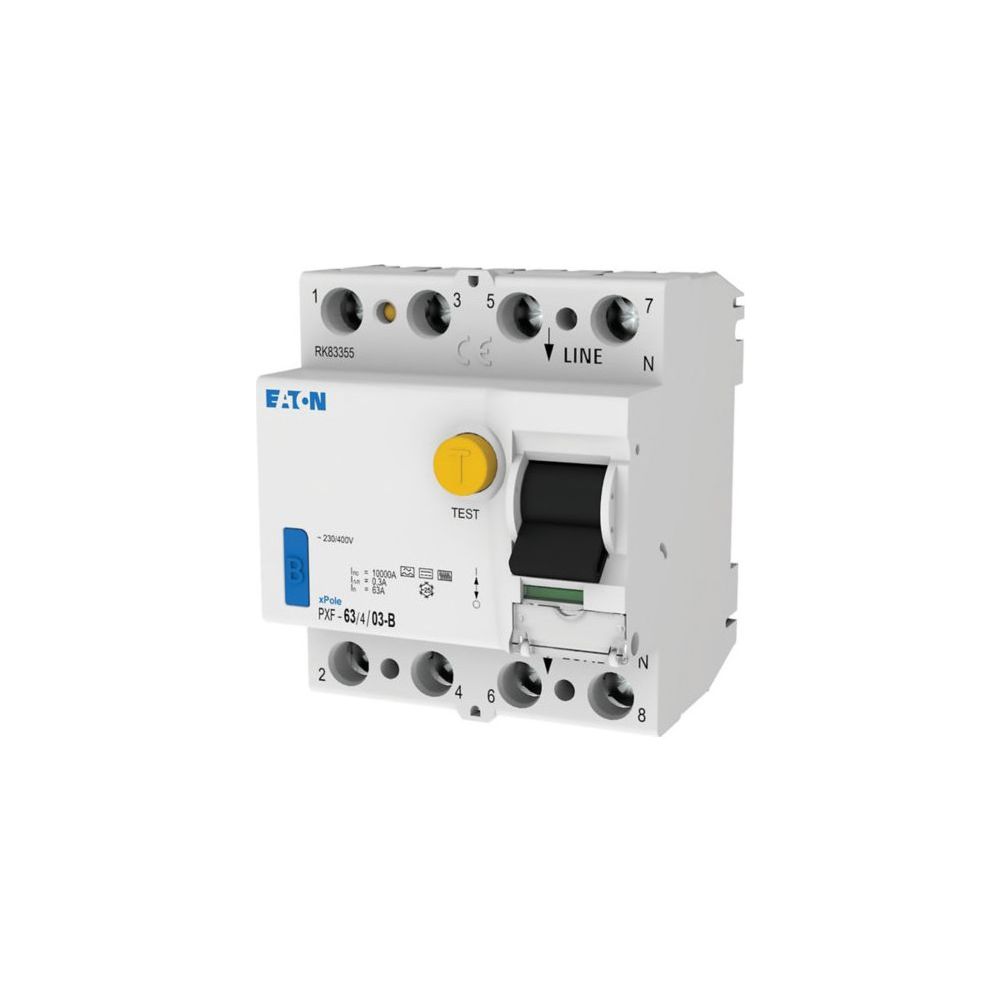

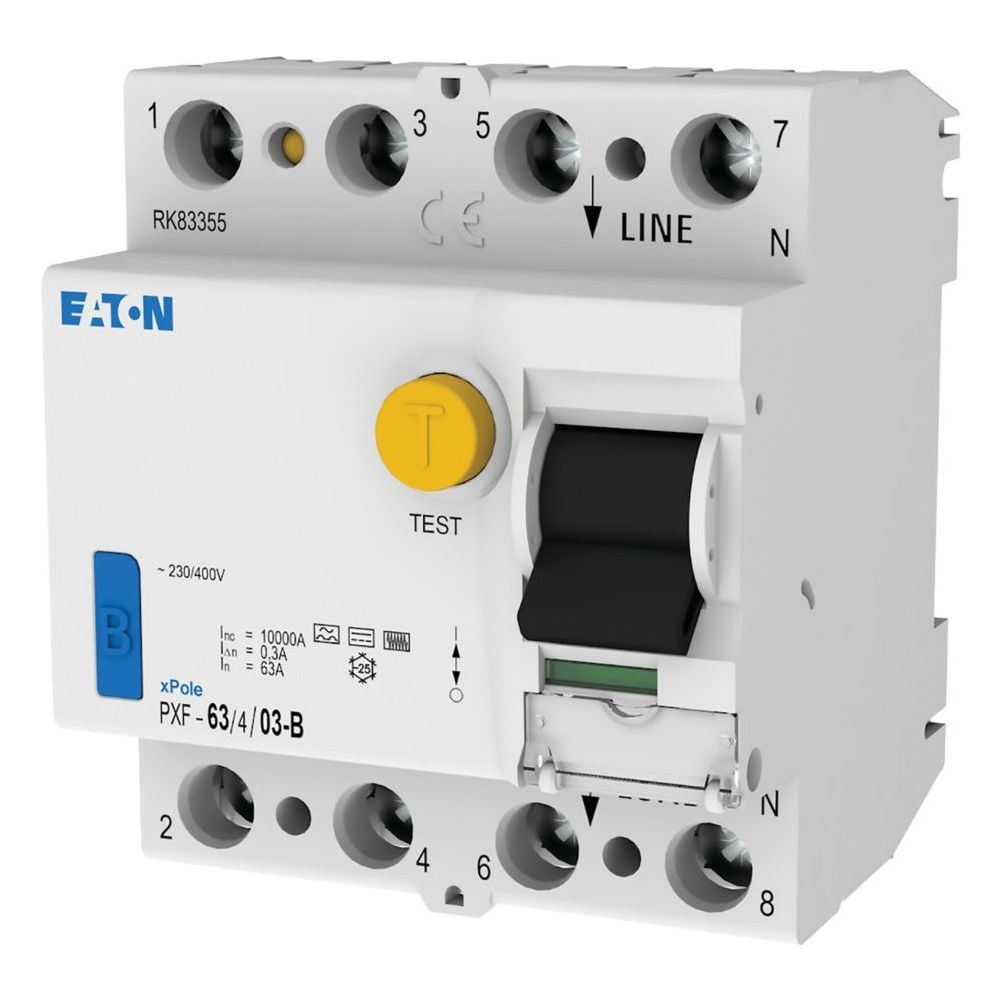

Eaton Fehlerstromschutzschalter xPole PXF-63/4/03-B, 63A, 4p, 300mA, Typ B, Grau
Der allstromsensitive Fehlerstromschutzschalter aus der Eaton xPole-Serie dient der Absicherung in Wohn- und Zweckbauten. Das vierpolige Gerät schützt bei einem Bemessungsstrom von 63 A und einem Bemessungsfehlerstrom von 300 mA vor gefährlichen Fehlerströmen. Dank der Montageart für DIN-Schienen lässt sich die Komponente effizient in Verteilersysteme integrieren.
Funktionsweise und Einsatzbereich
Dieser Schutzschalter vom Typ B ist allstromsensitiv und erkennt neben Wechselströmen auch pulsierende sowie glatte Gleichfehlerströme. Die kurzzeitverzögerte Ausführung erhöht die Betriebssicherheit, indem sie Fehlauslösungen durch kurzzeitige Stromspitzen minimiert. Das Gerät ist für eine Bemessungsspannung von 400 V ausgelegt und erfüllt die Anforderungen für den Einsatz in elektrischen Anlagen, bei denen eine umfassende Fehlerstromüberwachung erforderlich ist.
Robuste Bauweise
Das Gehäuse in der Farbe Grau (RAL 7035) nimmt eine Breite von 4 Teilungseinheiten ein. Die Anschlusstechnik mit Liftklemmen ermöglicht eine flexible Verdrahtung mit eindrähtigen Leitern bis 35 mm² oder mehrdrähtigen Leitern bis 16 mm². Mit der Schutzart IP20 ist das Gerät gegen Berührung geschützt und für einen Umgebungstemperaturbereich von -25 bis 50 °C ausgelegt.
Technische Daten
- Bemessungsstrom: 63 A
- Bemessungsfehlerstrom: 300 mA
- Polzahl: 4
- Fehlerstrom-Typ: B
- Bemessungsspannung: 400 V
- Montageart: DIN-Schiene
- Breite: 4 TE
- Schutzart: IP20
- Stoßstromfestigkeit: 0,25 kA
- Frequenz: 50 Hz
Der Fehlerstromschutzschalter bietet durch seine allstromsensitive Charakteristik und die hohe Strombelastbarkeit von 63 A eine essenzielle Sicherheitsfunktion für moderne Elektroinstallationen. Die robuste Konstruktion und die einfache Montage auf der DIN-Schiene machen ihn zu einer zuverlässigen Wahl für den Schutz von Personen und Anlagen in gewerblichen sowie privaten Objekten.
Technische Daten
| Hersteller | Eaton |
| Accessories required | Z-HK 248432 |
| Amperage Rating | 63 |
| Artikelnummer | EATON-300303 |
| Bemessungsspannung | 400 |
| Bemessungsstrom | 63 |
| Built-in depth | 70,5 |
| Catalog Number | 300303 |
| Color | Gray |
| Compliances | RoHS conform |
| EAN | 9010238110595 |
| EAN-13 | 9010238110595 |
| Einbautiefe | 70,5 |
| Explosionsgeschützt | Nein |
| Farbe | grau |
| Fault current rating | 300 |
| Fehlerstrom | 0,3 |
| Fehlerstrom-Typ | B |
| Frame | 45 |
| Frequency rating | 50 |
| Frequenz | 50 |
| Gerätebreite | 70 |
| Gerätehöhe | 80 |
| Gerätetiefe | 76 |
| Gewicht | 0,32 kg |
| Leakage current type | B |
| Lifespan, electrical | 4000 operations |
| Lifespan, mechanical | 20000 operations |
| LSA-Plus/Schraub | Nein |
| Model Code | PXF-63 / 4 / 03-B |
| Montageart | DIN-Schiene |
| Number of poles | Four-pole |
| Pollution degree | 2 |
| Polzahl | 4 |
| Product Height | 80 |
| Product Length/Depth | 76 |
| Product Weight | 0,32 |
| Product Width | 70 |
| RAL-number | 7035 |
| RAL-Nummer (ähnlich) | 7035 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0,25 |
| Strom | 63 |
| TE | 4 |
| Test circuit range | 196 V AC - 440 V AC |
| Tripping time | Short time-delayed |
| Verschmutzungsgrad | 2 |
| Voltage rating | 230 V AC / 400 V AC |
| Voltage type | AC |
| WEEE-Nr. | 92318050 |
