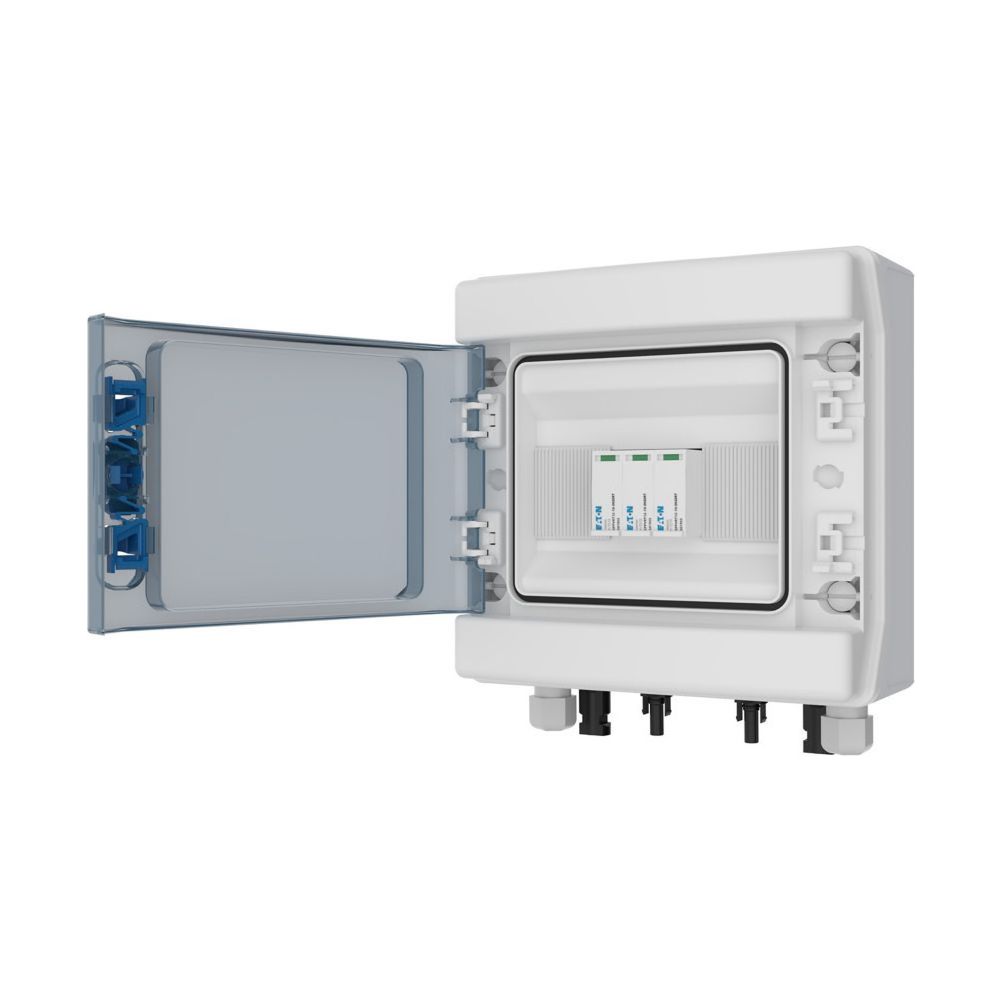

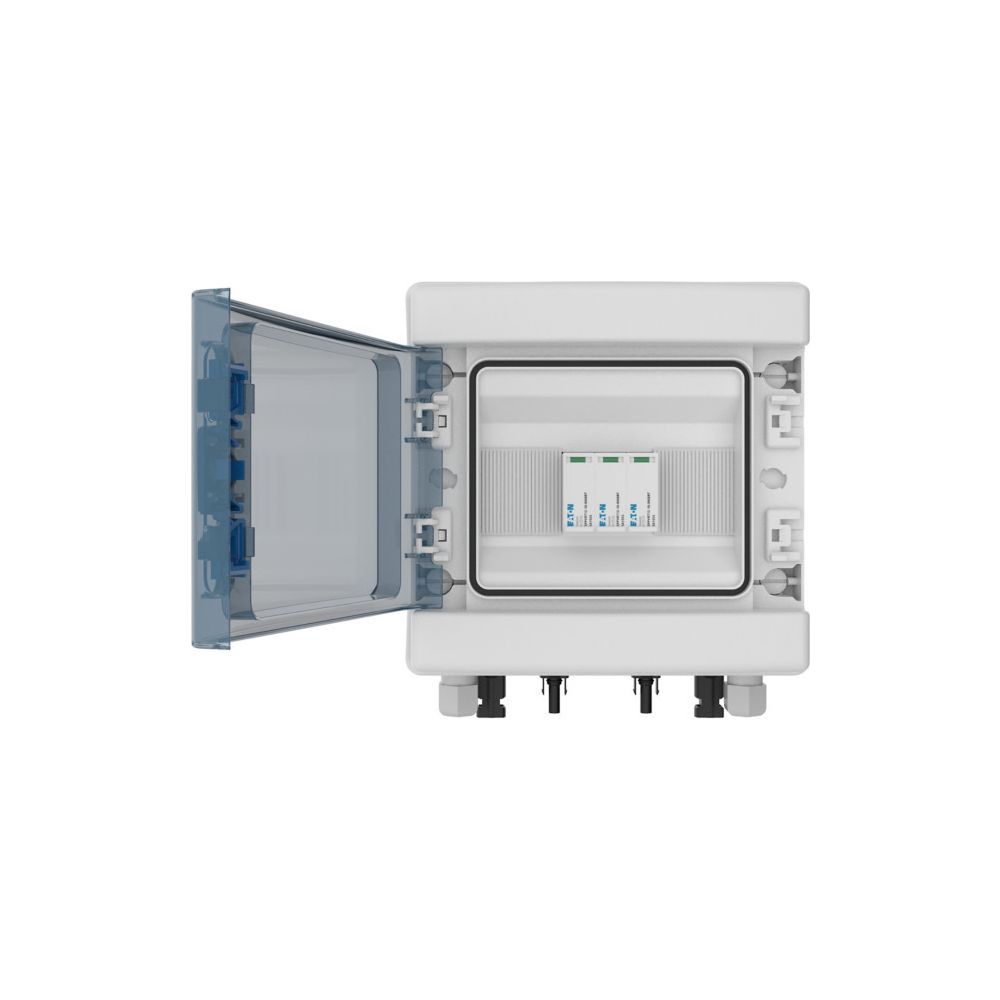

Eaton Photovoltaik-DC-Stringbox IKA-SOL20-X11-T12-1/8-MC4-B, 268x238x118mm, IP65, Polycarbonat, Grau
Die Photovoltaik DC-Stringbox von Eaton dient als anschlussfertige Lösung für PV-Anlagen mit einem MPP-Tracker. Das System ist für die Aufputzmontage konzipiert und ermöglicht eine sichere Verbindung zwischen PV-String und Wechselrichter. Dank der robusten Bauweise mit Schutzart IP65 und Schlagfestigkeit IK10 eignet sich die Einheit für den Einsatz unter einem Schutzdach im Außenbereich.
Schutz und Sicherheit
Die Stringbox ist mit einem integrierten Überspannungsschutzgerät der Typen 1 und 2 ausgestattet, um die Anlage vor Spannungsspitzen zu bewahren. Das Gehäuse besteht aus widerstandsfähigem Polycarbonat und verfügt über ein transparentes Klarsichtfenster. Ein Erdungsanschluss ist vorhanden. Die Montage muss geschützt vor direkter Sonneneinstrahlung erfolgen.
Anschluss und Installation
Die Box ist werkseitig vormontiert und entspricht der Norm IEC 61439-2 Anhang DD. Die Verkabelung erfolgt über MC4-Steckverbinder an der Unterseite des Gehäuses. Mit einer Kapazität von acht Teilungseinheiten auf einer Reihe bietet das Gehäuse eine kompakte Struktur für die elektrische Installation.
Technische Daten
- Schutzart: IP65
- Schlagfestigkeit: IK10
- Max. Ausgangsstrom: 19,5 A
- Anzahl Eingänge: 1
- Anschlussart: MC4
- Gehäusematerial: Polycarbonat
- Breite: 238 mm
- Höhe: 268 mm
- Tiefe: 118 mm
- Gewicht: 4,772 kg
Diese anschlussfertige DC-Stringbox bietet eine zuverlässige Absicherung für PV-Systeme mit einem MPP-Tracker. Durch den integrierten Überspannungsschutz Typ 1+2 und die robuste IP65-Gehäuseausführung ist ein sicherer Betrieb unter einem Schutzdach möglich. Mit einem maximalen Ausgangsstrom von 19,5 A und der einfachen MC4-Anschlusstechnik stellt das System eine effiziente Komponente für die Photovoltaik-Installation dar.
Technische Daten
| Hersteller | Eaton |
| Abdeckung/Tür Farbe | transparent |
| Absicherung Eingang | 0 |
| Anschlussart | MC4 |
| Anzahl der Eingänge | 1 |
| Anzahl der Reihen | 1 |
| Anzahl Eingänge | 1 |
| Anzahl Rohreinlässe | 2 |
| Art der Einführung | sonstige |
| Artikelnummer | EATON-501988 |
| Ausgangsstrom - max | 19,5 |
| Ausstattung | Erdanschluss |
| Breite | 238 |
| Breite des Gehäuses | 238 |
| Brillenflansch | Kunststoff |
| EAN | 9010653063902 |
| EAN-13 | 9010653063902 |
| Einsatztemperatur | -25 |
| Farbe | Grau |
| Für Sicherungsgröße | sonstige |
| Gehäusehöhe | 231 |
| Gewicht | 0,1 kg |
| Höhe | 268 |
| Kommunikationsbus | sonstige |
| Material | Plastik |
| Max Ausgangsstrom | 19,5 |
| Mit Erdungsanschluss | Ja |
| Monitoring-Funktion | Nein |
| Montageart | Aufputzmontage |
| Produkt Länge/Tiefe | 118 |
| Produktbreite | 238 |
| Produktgewicht | 4,772 |
| Produkthöhe | 268 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Nein |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK10 |
| Schutzart | IP65 |
| Schutzart (IP) | IP65 |
| Schutzpegel | 3,9 |
| Sicherungstyp | sonstige |
| String-Absicherung | ohne |
| Tiefe | 118 |
| Zertifikat(e) | IEC 61439-2 Annex DD |
| Überwachungsfunktion | Nein |
| WEEE-Nr. | 92318050 |
