Beschreibung

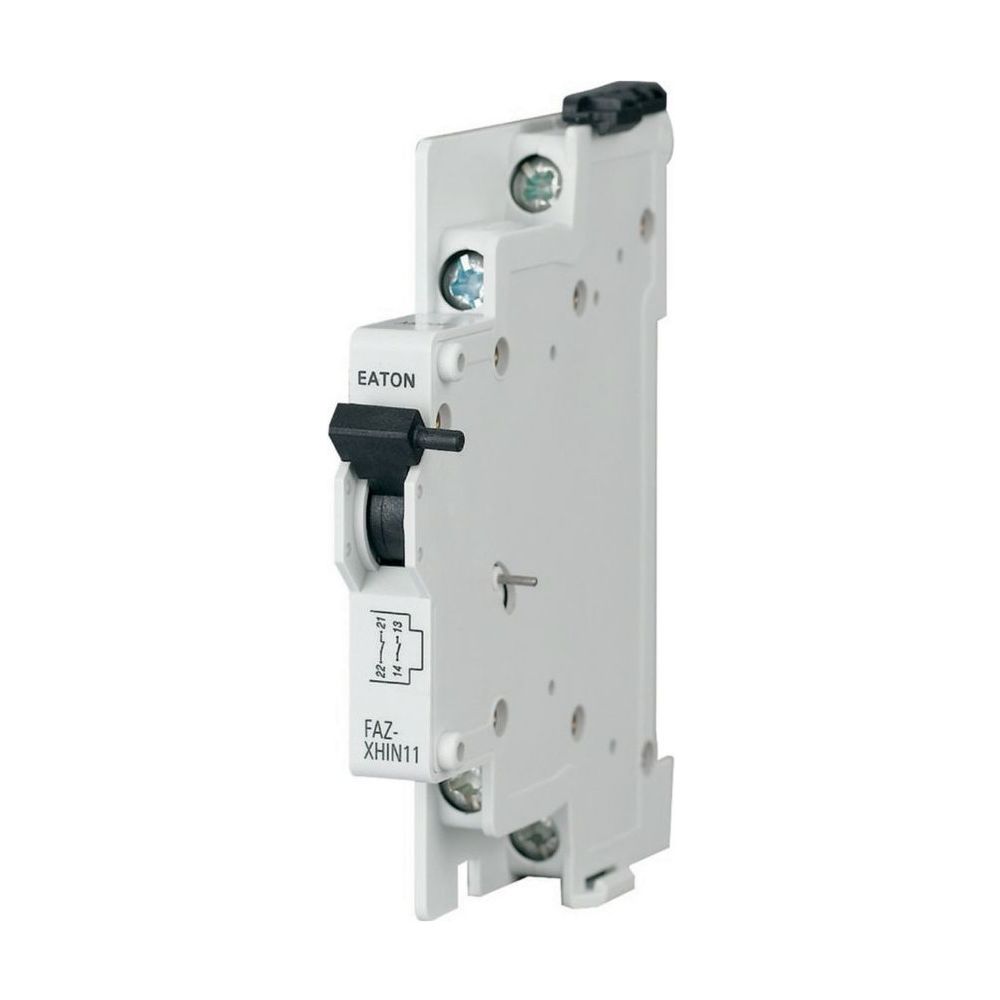

Eaton Hilfsschalter FAZ-XHIN11, 0,5 TE, 230V, 1S+1Ö
Dieser Hilfsschalter von Eaton dient als Erweiterung für Leitungsschutzschalter der Serien FAZ und PKNM. Mit einer kompakten Baubreite von 0,5 Teilungseinheiten ermöglicht das Modul eine platzsparende Integration in Schaltschrankkonfigurationen. Die Komponente ist für eine universelle Montage ausgelegt und unterstützt eine flexible Signalübertragung durch die integrierte Kontaktkonfiguration.
Funktion und Anwendung
Der Hilfsschalter fungiert als Zubehör zur Zustandsüberwachung von Leitungsschutzschaltern. Durch die Ausstattung mit einem Schließer und einem Öffner lassen sich Schaltzustände erfassen und in Steuerungssysteme einbinden. Die Installation erfolgt über Liftklemmen, die eine sichere Kontaktierung der Leiter ermöglichen. Dank der universellen Auslegung ist das Bauteil für verschiedene Installationsumgebungen geeignet.
Technische Daten
- Kontaktfunktion: 1 Schließer + 1 Öffner
- Baugruppenbreite: 0,5 TE
- Bemessungsspannung: 230 V AC
- Bemessungsschaltstrom: 3 A
- Montageart: Universal (max. 2 x auf MCB)
- Anschlusstechnik: Liftklemmen
- Produktbreite: 8,8 mm
- Produkthöhe: 75,5 mm
- Produktlänge/Tiefe: 80 mm
- Gewicht: 0,046 kg
Die kompakte Bauweise und die einfache Montage machen diesen Hilfsschalter zu einer effizienten Lösung für die Erweiterung von Schaltanlagen. Mit einer Bemessungsspannung von 230 V AC und einem Schaltstrom von 3 A bietet das Modul die notwendige Leistung für eine zuverlässige Signalübertragung. Die Kombination aus einem Schließer und einem Öffner auf nur 0,5 Teilungseinheiten sorgt für eine optimale Platzausnutzung im Schaltschrank.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Liftklemmen |
| Artikelnummer | EATON-286054 |
| Baugruppenbreite | 0.5 |
| Bemessungsfrequenz | 50 Hz / 60 |
| Bemessungsspannung | 230 |
| Betriebsspannung | 250 V AC |
| EAN | 4015082860547 |
| EAN-13 | 4015082860547 |
| Einhaltung(en) | RoHS conform |
| Funktion | Hilfsschalter |
| Funktionen | Hilfsschalter |
| Gehäusebreite | 80 |
| Geräteinstallation | universal |
| Gerätemontage | universal |
| Gewicht | 0,05 kg |
| Kataloghinweise | &1NC |
| Kontaktfunktion | 1 NO + 1 NC |
| Modellcode | FAZ-XHIN11 |
| Montageart | Max. 2 x auf MCB |
| Produkt Länge/Tiefe | 80 |
| Produktbreite | 8,8 |
| Produktgewicht | 0,046 |
| Produkthöhe | 75,5 |
| Rahmen | Kappenmaß: 45 |
| Schließer | 1 |
| Spannungsart | Wechselstrom |
| Stromstärkewert | 6 |
| TE | 0.5 |
| Wechsler | 0 |
| Öffner | 1 |
| WEEE-Nr. | 92318050 |
