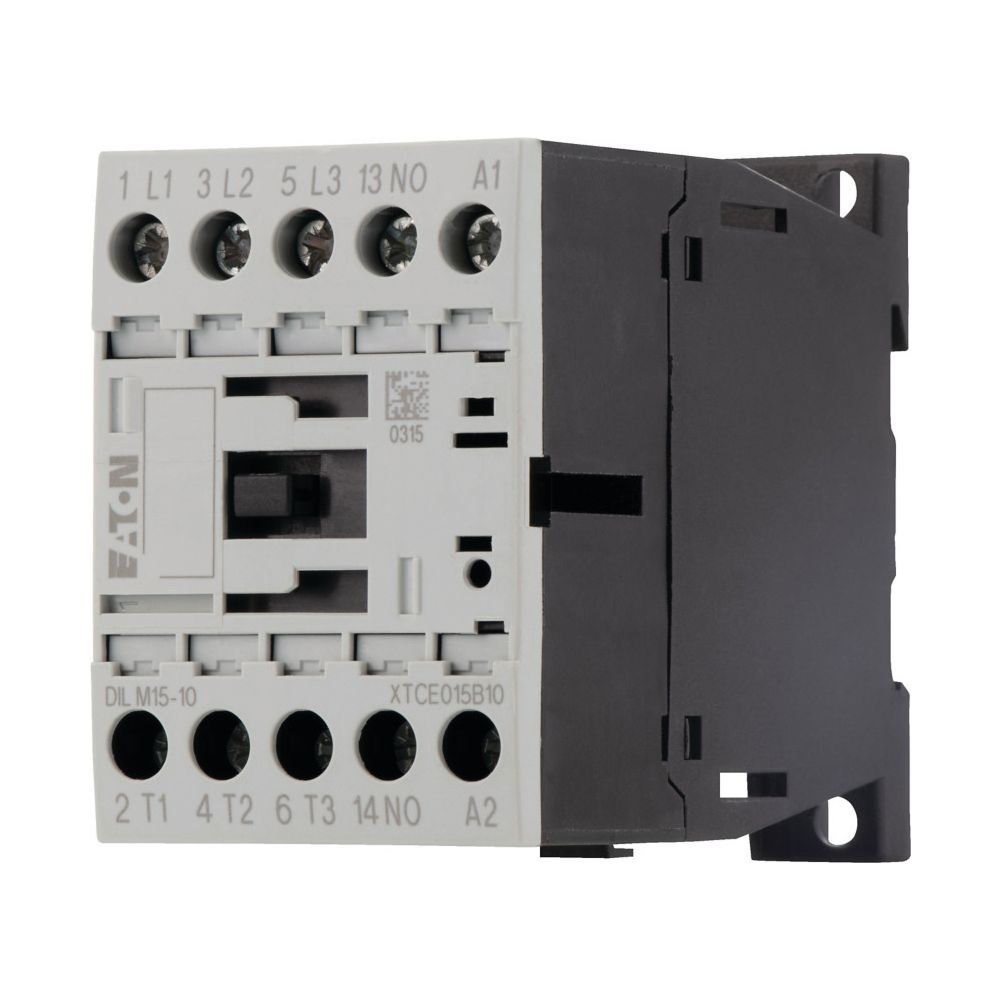

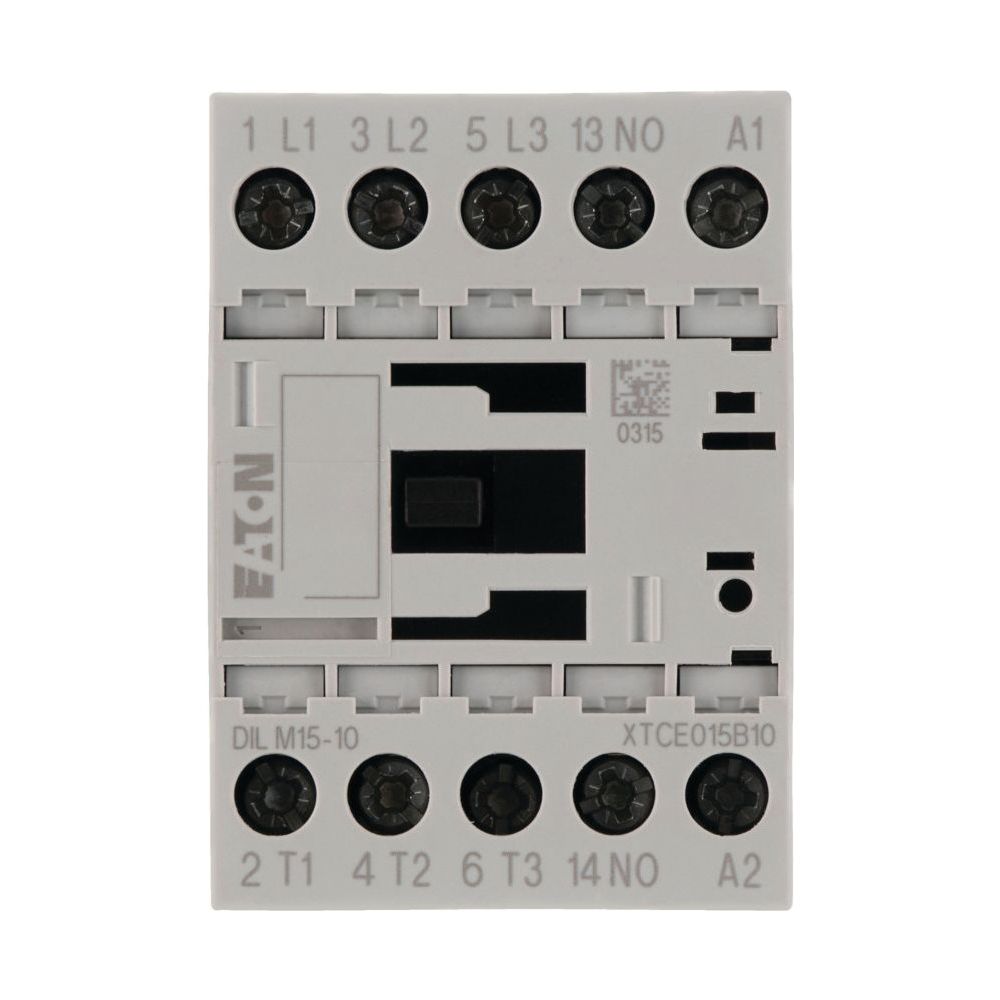

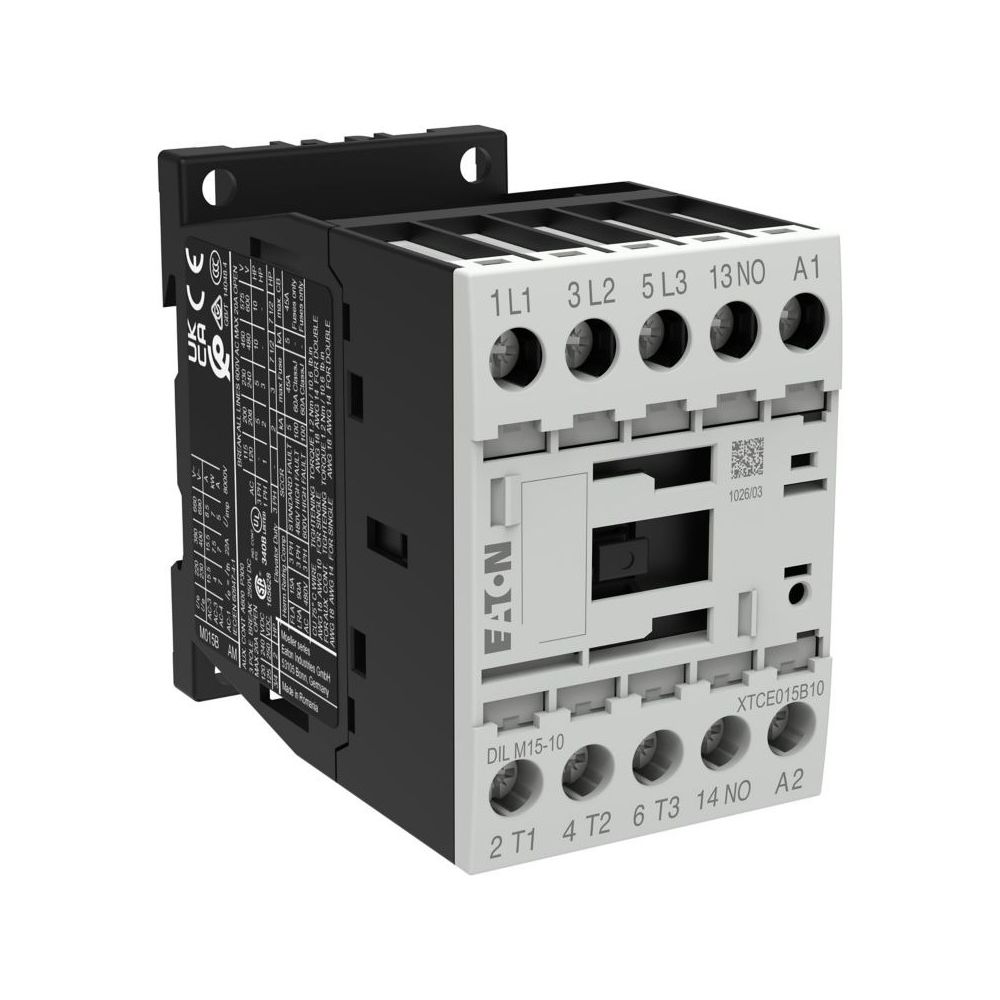

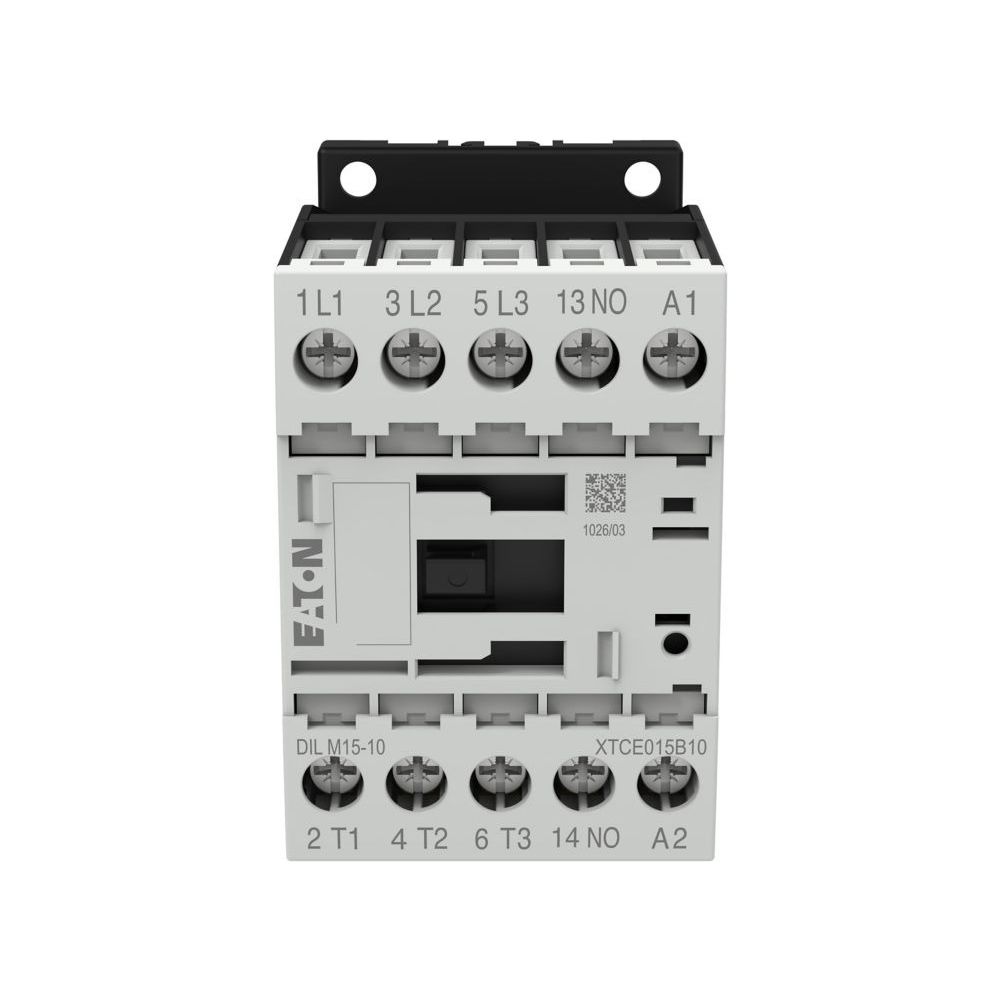

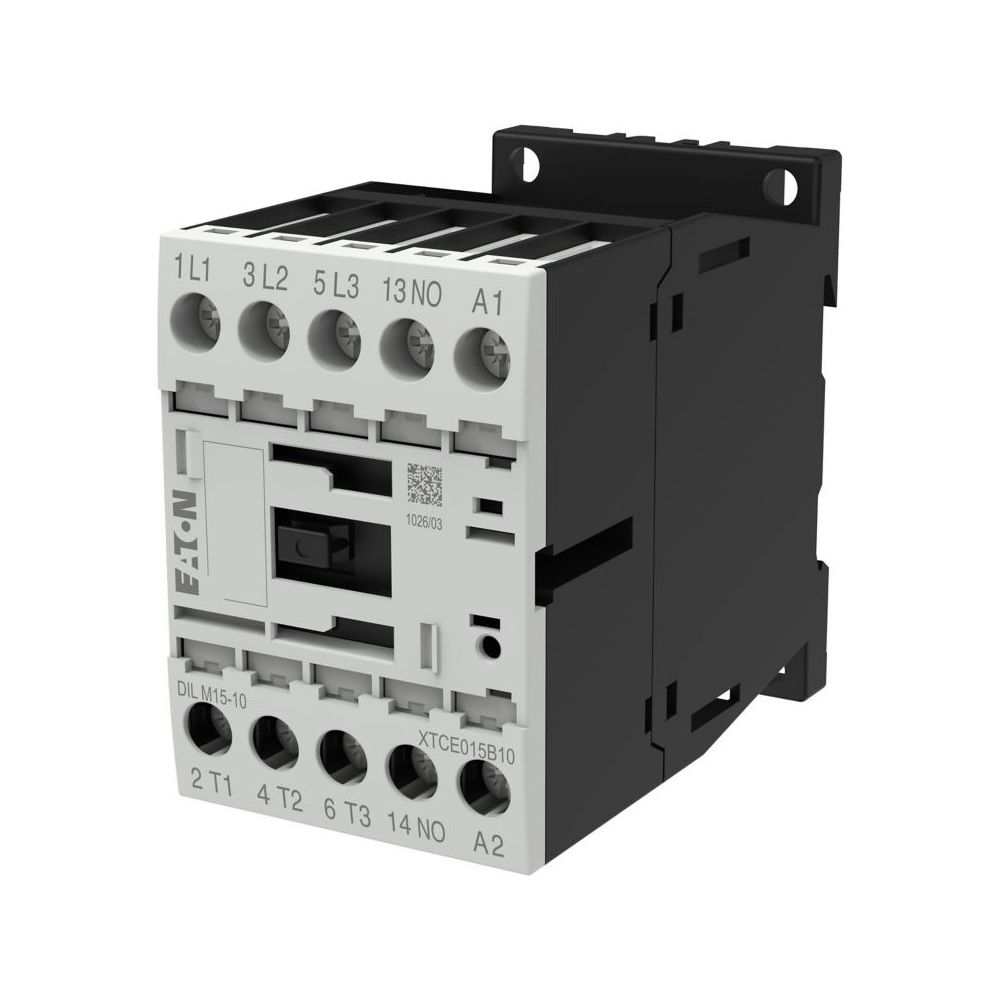

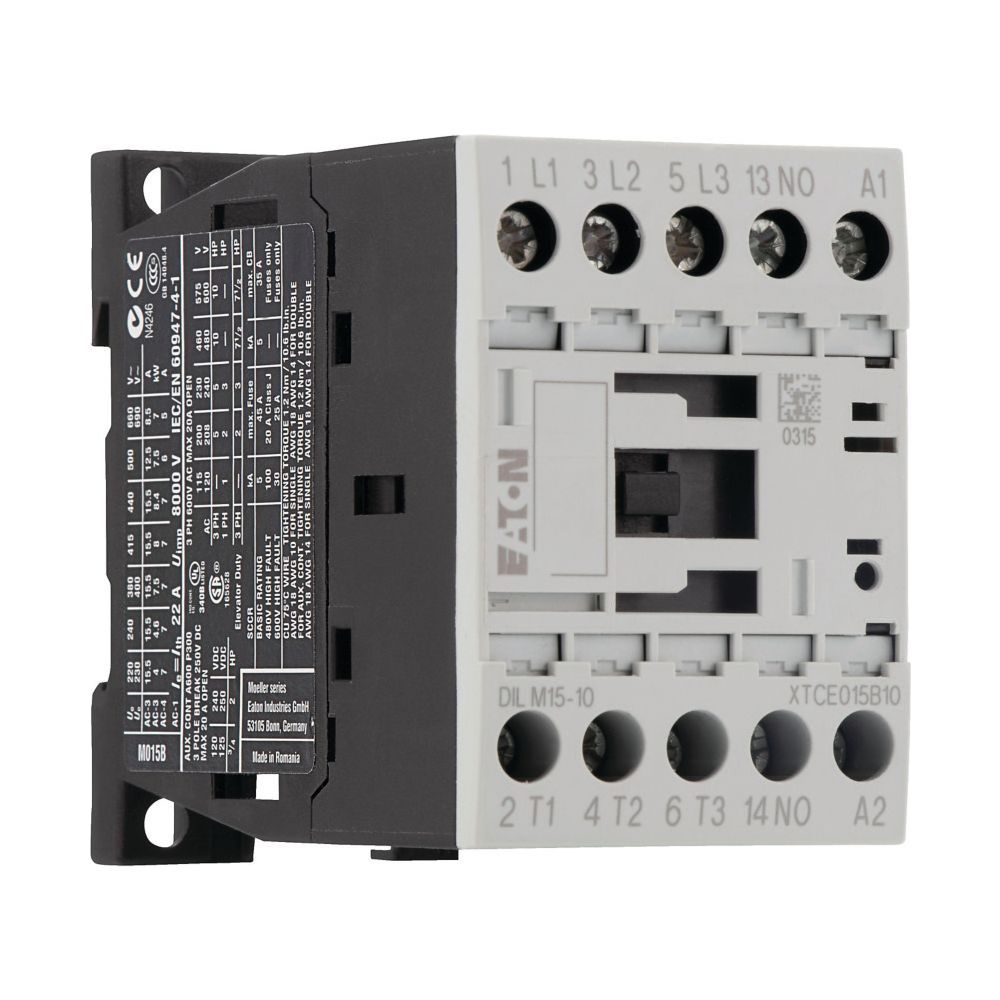

Eaton Leistungsschütz DILM DILM15-10, 7,5kW, 3-polig, 230V, 68x45x75mm
Das 3-polige Leistungsschütz der Eaton Moeller DILM-Serie ist für den zuverlässigen Betrieb von Motoren und elektrischen Lasten in industriellen Anwendungen konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V eignet sich das Gerät für anspruchsvolle Schaltaufgaben.
Vielseitige Einsatzmöglichkeiten
Das Schütz deckt ein breites Spektrum an Gebrauchskategorien ab, darunter AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es zeichnet sich durch eine robuste Bauweise und eine mechanische Lebensdauer von 10 Millionen Schaltspielen aus. Die Betätigung erfolgt über Wechselstrom, wobei das Gerät für eine Einschaltdauer von 100 Prozent ausgelegt ist.
Installation und Anschluss
Die Montage erfolgt über Schraubklemmen, die eine zuverlässige Kontaktierung der Leiter ermöglichen. Das kompakte Design mit einer Breite von 45 mm erlaubt eine platzsparende Anordnung im Schaltschrank. Dank der Schutzart IP20 ist das Schütz gegen Berührung geschützt.
Das Leistungsschütz bietet eine hohe Betriebssicherheit für industrielle Schaltanlagen. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 15,5 A (AC-3) ist es optimal auf die Anforderungen moderner Motorsteuerungen abgestimmt. Die robuste Ausführung und die Anschlusstechnik mittels Schraubklemmen erleichtern die Integration in bestehende Systeme und unterstützen einen dauerhaften Betrieb.
Technische Daten
- Polzahl: 3-polig
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 15,5 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
- Hilfskontakte: 1 Schließer
- Spannungsart Betätigung: Wechselstrom (230 V 50 Hz / 240 V 60 Hz)
- Anschlussart: Schraubklemmen
- Schutzart: IP20
- Breite: 45 mm
- Mechanische Lebensdauer: 10.000.000 Schaltvorgänge
Technische Daten
| Hersteller | Eaton |
| Anschlussklemmen | Schraubklemmen |
| Anschlusstechnik | Schraubklemmen |
| Anzahl der Kontakte | 1 Schließer |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-290058 |
| Breite | 45 |
| EAN | 4015082900588 |
| EAN-13 | 4015082900588 |
| Einschaltdauer | 100 |
| Gewicht | 0,253 kg |
| Höhe | 68 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 15,5 |
| Ie bie AC-4, 400V | 7 |
| Leistungsaufnahme | 7,5 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 3 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 75 |
| Produktbreite | 45 |
| Produktgewicht | 0,24 |
| Produkthöhe | 68 |
| Produktkategorie | Schütze |
| Rahmengröße | FS1 |
| Schließer Haupt | 3 |
| Schutzart | IP20 |
| Spannung AC 60Hz | 240 |
| Spannungsart | Wechselstrom |
| Tiefe | 75 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,5 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
