Beschreibung

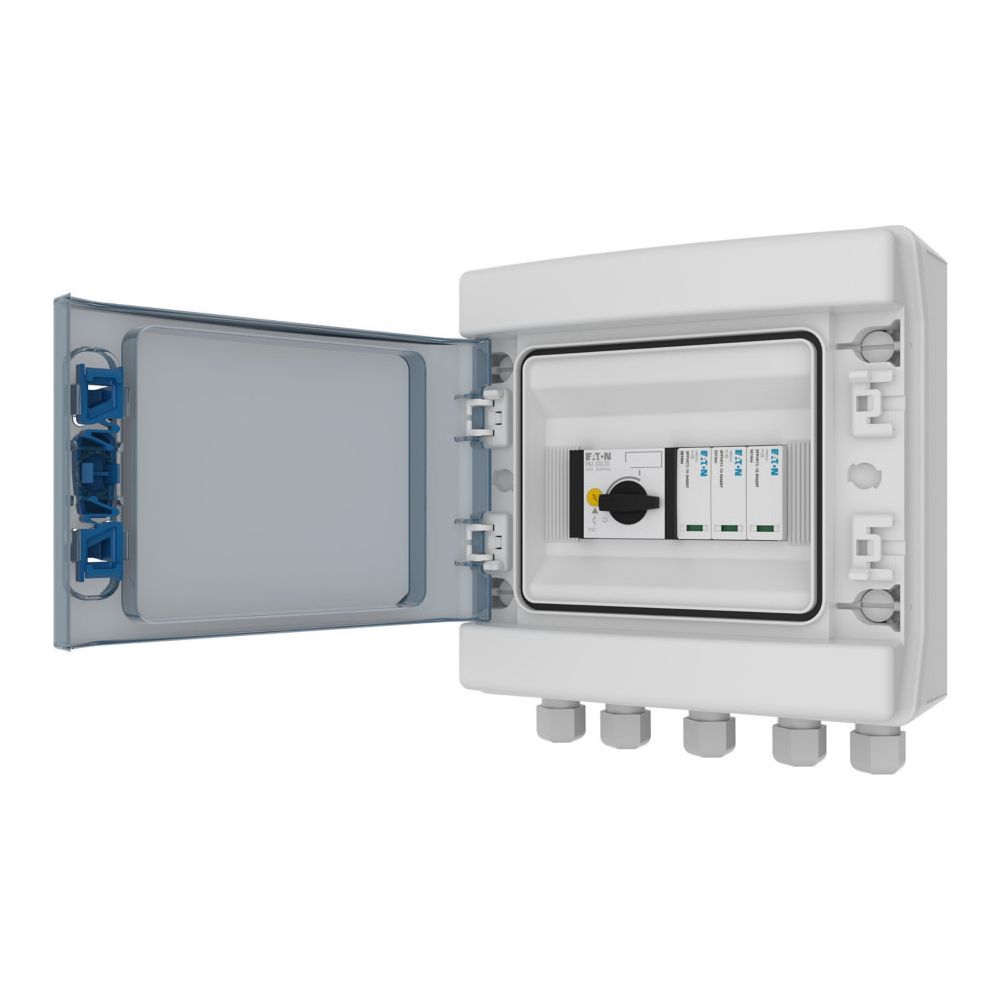

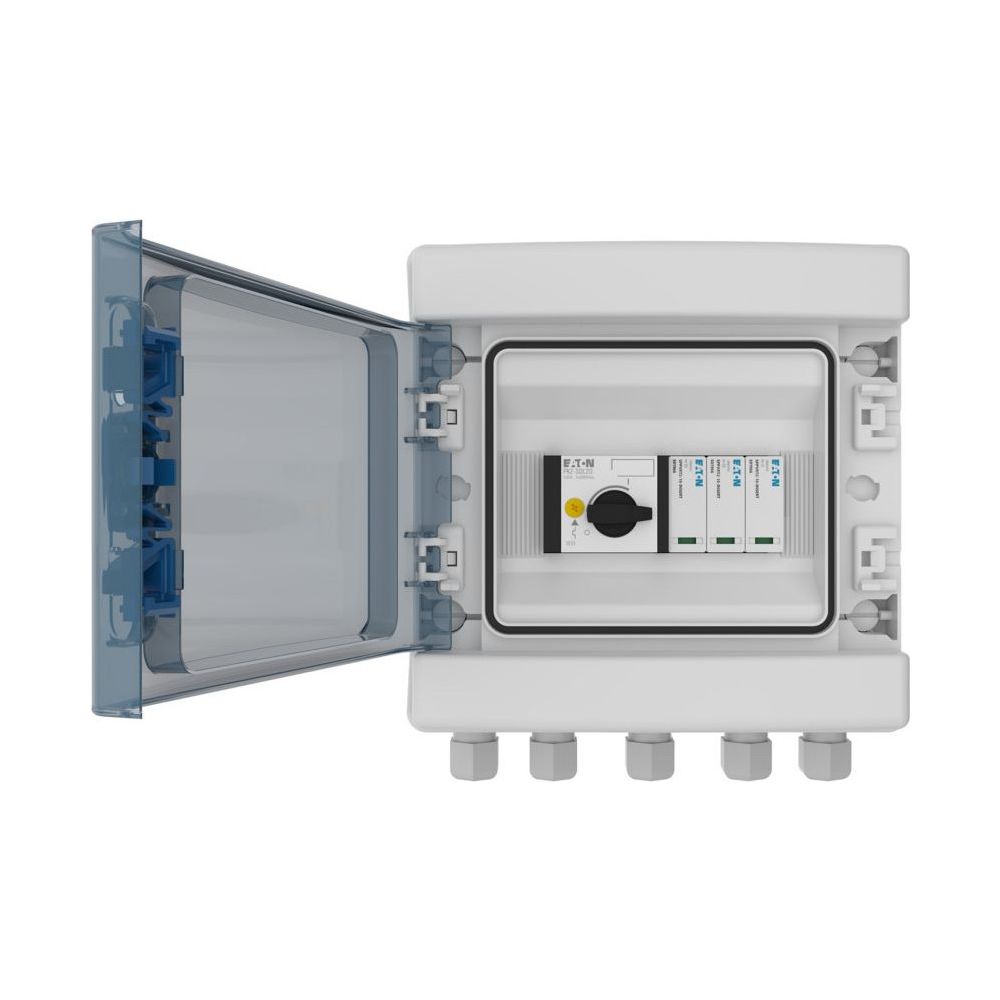

Eaton Photovoltaik-DC-Stringbox IKA-SOL20-X11-PKZ-T2, 268x238x118mm, IP65, Grau
Die Eaton xComfort IKA SOLAR Photovoltaik-DC-Stringbox dient der sicheren Anbindung von PV-Strings an Wechselrichter mit einem MPP-Tracker. Die anschlussfertige Einheit für die Innenraumaufstellung vereint einen PV-Strangschutzschalter sowie einen Überspannungsschutz vom Typ 2 in einem kompakten Gehäuse. Durch die direkte Verbindungsmöglichkeit eignet sich das System für eine effiziente Integration in Solaranlagen.
Robuste Bauweise und Schutz
Das Gehäuse aus widerstandsfähigem ABS-Kunststoff erfüllt die Schutzart IP65 und bietet somit Schutz gegen Staub und Strahlwasser. Die Schlagfestigkeit nach IK10 unterstreicht die mechanische Belastbarkeit. Eine transparente Abdeckung ermöglicht die visuelle Kontrolle der verbauten Komponenten. Die Montage erfolgt als Aufputzinstallation, wobei das System für eine Umgebungstemperatur ab -5 °C ausgelegt ist.
Sicherheit und technische Auslegung
Die Stringbox ist nach IEC 61439-2 Anhang DD gefertigt und bietet eine 2-polige String-Absicherung. Der integrierte Überspannungsschutz Typ 2 begrenzt Spannungsspitzen, während der PV-Strangschutzschalter den Betrieb des Gleichstromkreises unterstützt. Mit einem maximalen Ausgangsstrom von 19,5 A ist die Einheit für gängige PV-Anwendungen optimiert und bietet durch die Schutzklasse II eine vollständige Isolierung.
Technische Daten
- Schutzart: IP65
- Schlagfestigkeit: IK10
- Max. Ausgangsstrom: 19,5 A
- Anzahl Eingänge: 1
- Gehäusematerial: ABS (Kunststoff)
- Montageart: Aufputzmontage
- Schutzklasse: II
- Breite: 238 mm
- Höhe: 268 mm
- Tiefe: 118 mm
Die vorkonfektionierte Lösung von Eaton überzeugt durch hohe Betriebssicherheit und einfache Handhabung bei der Installation. Dank der Kombination aus Überspannungsschutz Typ 2 und einem 2-poligen Strangschutzschalter ist eine zuverlässige Absicherung des PV-Strings möglich. Mit einem maximalen Ausgangsstrom von 19,5 A und der robusten IP65-Schutzart stellt diese Stringbox eine langlebige Komponente für den professionellen Einsatz in Innenräumen dar.
Technische Daten
| Hersteller | Eaton |
| Abdeckung/Tür Farbe | transparent |
| Absicherung Eingang | 0 |
| Anschlussart | direkt zu Geräten |
| Anzahl der Eingänge | 1 |
| Anzahl der Reihen | 1 |
| Anzahl Eingänge | 1 |
| Anzahl Rohreinlässe | 3 |
| Art der Einführung | Verschraubung |
| Artikelnummer | EATON-501983 |
| Ausgangsstrom - max | 19,5 |
| Breite | 238 |
| Breite des Gehäuses | 238 |
| Brillenflansch | Kunststoff |
| EAN | 9010653063780 |
| EAN-13 | 9010653063780 |
| Einsatztemperatur | -5 |
| Farbe | Grau |
| Für Sicherungsgröße | sonstige |
| Gehäusehöhe | 231 |
| Gehäusematerial | ABS (Kunststoff) |
| Gewicht | 0,1 kg |
| Höhe | 268 |
| Kommunikationsbus | sonstige |
| Material | Plastik |
| Max Ausgangsstrom | 19,5 |
| Mit Erdungsanschluss | Ja |
| Monitoring-Funktion | Nein |
| Montageart | Aufputzmontage |
| Ortstyp | Innenraumaufstellung |
| Produkt Länge/Tiefe | 118 |
| Produktbreite | 238 |
| Produktgewicht | 2,408 |
| Produkthöhe | 268 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Nein |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK10 |
| Schutzart | IP65 |
| Schutzart (IP) | IP65 |
| Schutzpegel | 3,8 |
| Sicherungstyp | sonstige |
| String-Absicherung | 2-polig |
| Tiefe | 118 |
| Zertifikat(e) | IEC 61439-2 Annex DD |
| Überwachungsfunktion | Nein |
| WEEE-Nr. | 92318050 |
