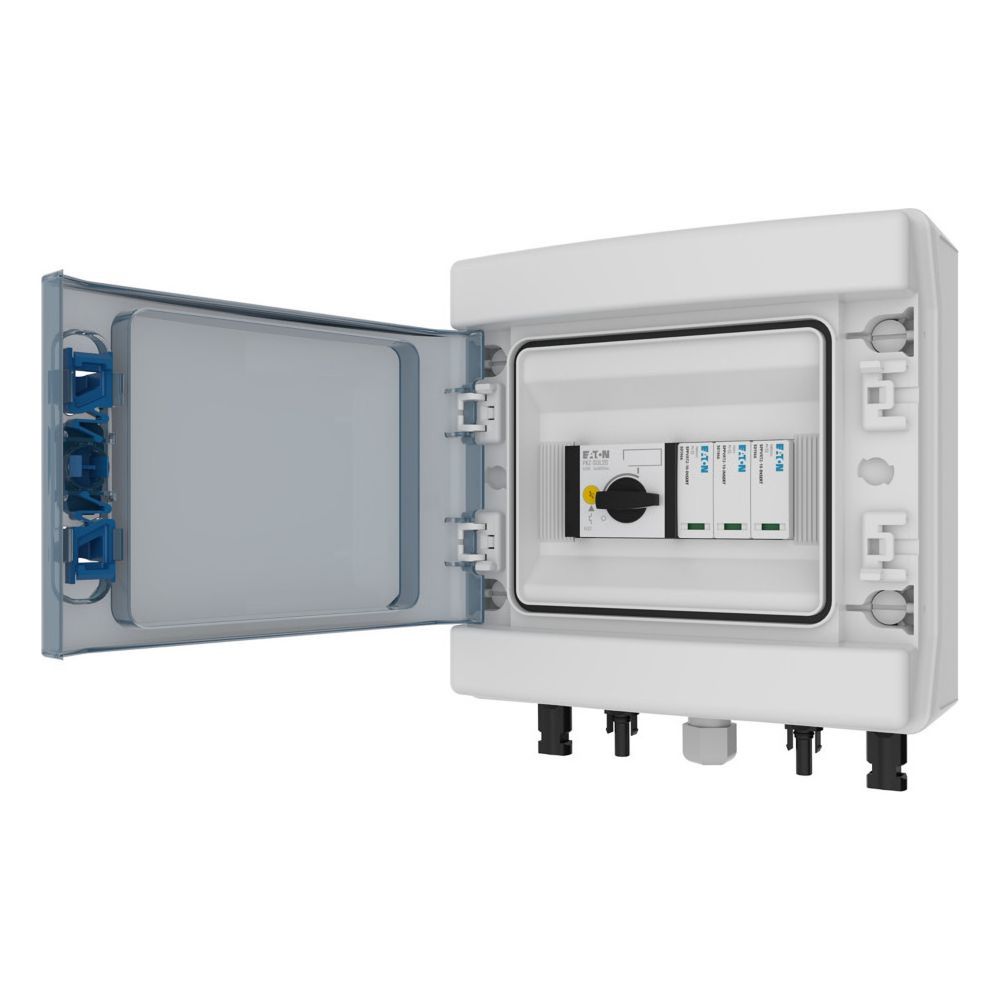

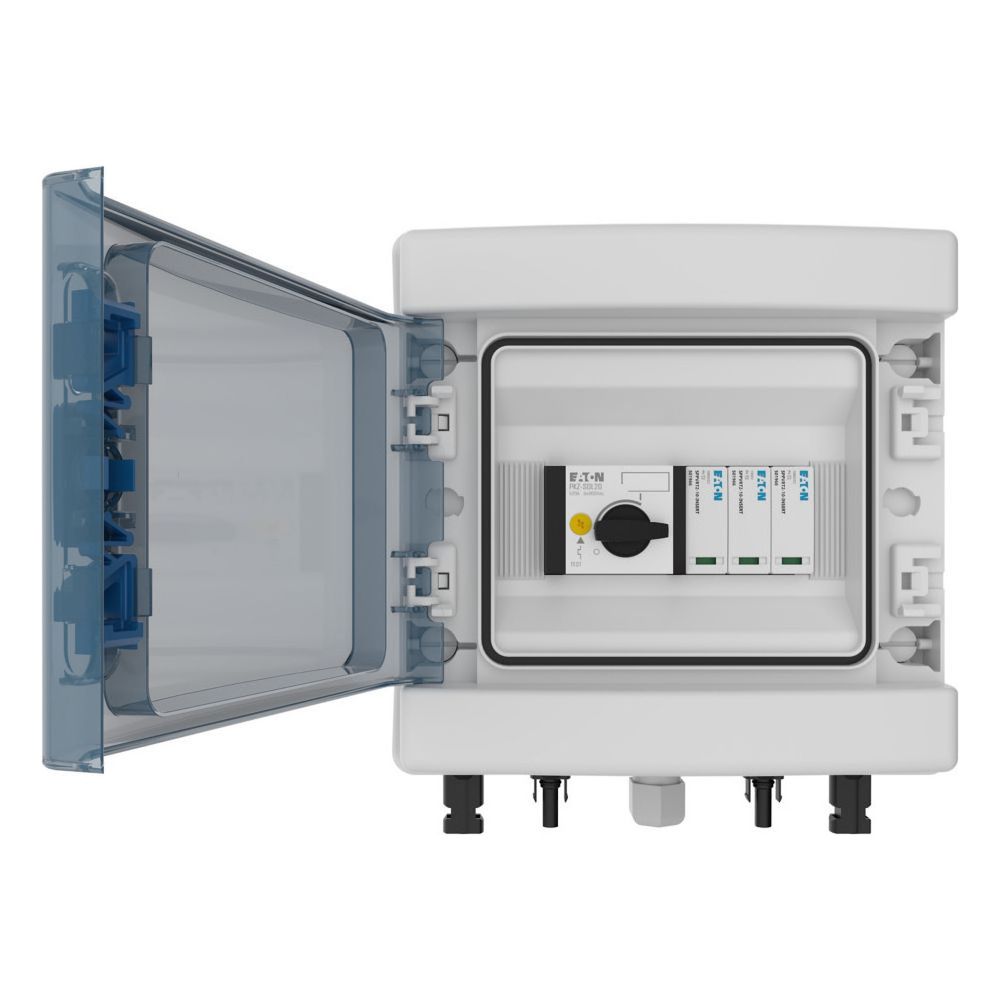

Eaton Photovoltaik DC Stringbox IKA-SOL20-X11-PKZ-T2, 268x238x118mm, IP65, ABS, Grau
Die Eaton Photovoltaik DC-Stringbox dient als anschlussfertige Lösung für PV-Anlagen mit einem MPP-Tracker. Das System ist für die Innenraumaufstellung konzipiert und ermöglicht eine sichere Trennung sowie den Schutz des Gleichstromkreises. Die robuste Einheit ist werkseitig montiert und entspricht der Norm IEC 61439-2 Anhang DD.
Schutz und Sicherheit
Die Stringbox ist mit einem PKZ-SOL PV-Strangschutzschalter sowie einem integrierten Überspannungsschutzgerät vom Typ 2 ausgestattet. Diese Komponenten unterstützen den Schutz der Anlage vor Überlast und Überspannungen. Das Gehäuse aus widerstandsfähigem ABS-Kunststoff bietet mit der Schutzart IP65 einen hohen Schutz gegen Staub und Strahlwasser, während die Schlagfestigkeit IK10 eine hohe mechanische Belastbarkeit sicherstellt.
Installation und Anschluss
Die Montage erfolgt als Aufputzvariante. Der Anschluss der PV-Leitungen wird über MC4-Steckverbinder an der Unterseite der Box realisiert, was eine einfache Integration in den PV-Strang ermöglicht. Die einreihige IKA-Box verfügt über acht Teilungseinheiten und ein transparentes Klarsichtfenster zur Kontrolle der verbauten Schaltgeräte.
Technische Daten
- Anzahl Eingänge: 1
- Max. Ausgangsstrom: 19,5 A
- Schutzart: IP65
- Schlagfestigkeit: IK10
- Gehäusematerial: ABS (Kunststoff)
- Breite: 238 mm
- Höhe: 268 mm
- Tiefe: 118 mm
- Schutzklasse: II (totalisoliert)
- Anschlussart: MC4
Durch die kompakte Bauweise und die vorkonfektionierte Ausstattung reduziert diese Stringbox den Installationsaufwand. Mit einem maximalen Ausgangsstrom von 19,5 A und der Schutzklasse II eignet sie sich für den Betrieb von PV-Anlagen im Innenbereich. Die Kombination aus Überspannungsschutz und Strangabsicherung sorgt für eine betriebssichere Photovoltaik-Installation.
Technische Daten
| Hersteller | Eaton |
| Abdeckung/Tür Farbe | transparent |
| Absicherung Eingang | 0 |
| Anschlussart | MC4 |
| Anzahl der Eingänge | 1 |
| Anzahl der Reihen | 1 |
| Anzahl Eingänge | 1 |
| Anzahl Rohreinlässe | 1 |
| Art der Einführung | sonstige |
| Artikelnummer | EATON-501984 |
| Ausgangsstrom - max | 19,5 |
| Breite | 238 |
| Breite des Gehäuses | 238 |
| Brillenflansch | Kunststoff |
| EAN | 9010653063865 |
| EAN-13 | 9010653063865 |
| Einsatztemperatur | -5 |
| Farbe | Grau |
| Für Sicherungsgröße | sonstige |
| Gehäusehöhe | 231 |
| Gehäusematerial | ABS (Kunststoff) |
| Gewicht | 0,1 kg |
| Höhe | 268 |
| Kommunikationsbus | sonstige |
| Material | Plastik |
| Max Ausgangsstrom | 19,5 |
| Mit Erdungsanschluss | Ja |
| Monitoring-Funktion | Nein |
| Montageart | Aufputzmontage |
| Ortstyp | Innenraumaufstellung |
| Produkt Länge/Tiefe | 118 |
| Produktbreite | 238 |
| Produktgewicht | 2,489 |
| Produkthöhe | 268 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Nein |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK10 |
| Schutzart | IP65 |
| Schutzart (IP) | IP65 |
| Schutzpegel | 3,8 |
| Sicherungstyp | sonstige |
| String-Absicherung | 2-polig |
| Tiefe | 118 |
| Zertifikat(e) | IEC 61439-2 Annex DD |
| Überwachungsfunktion | Nein |
| WEEE-Nr. | 92318050 |
