Beschreibung

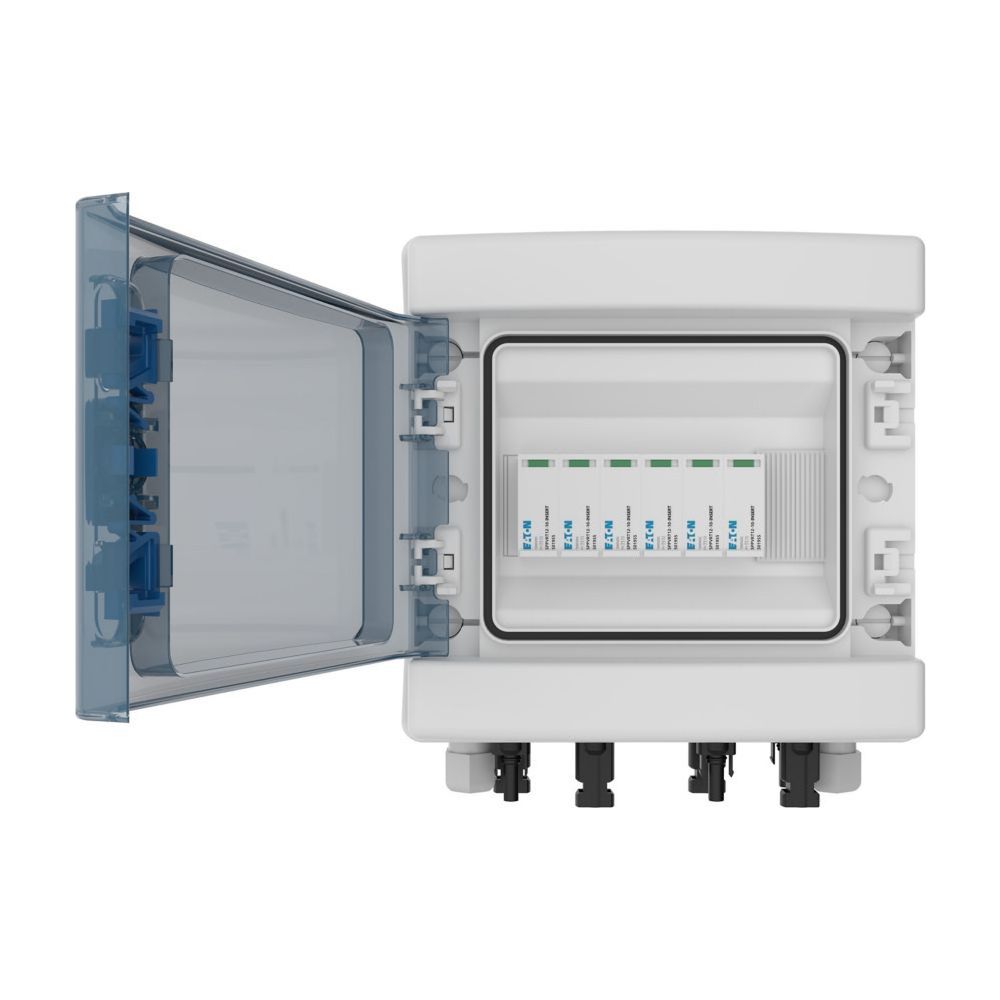

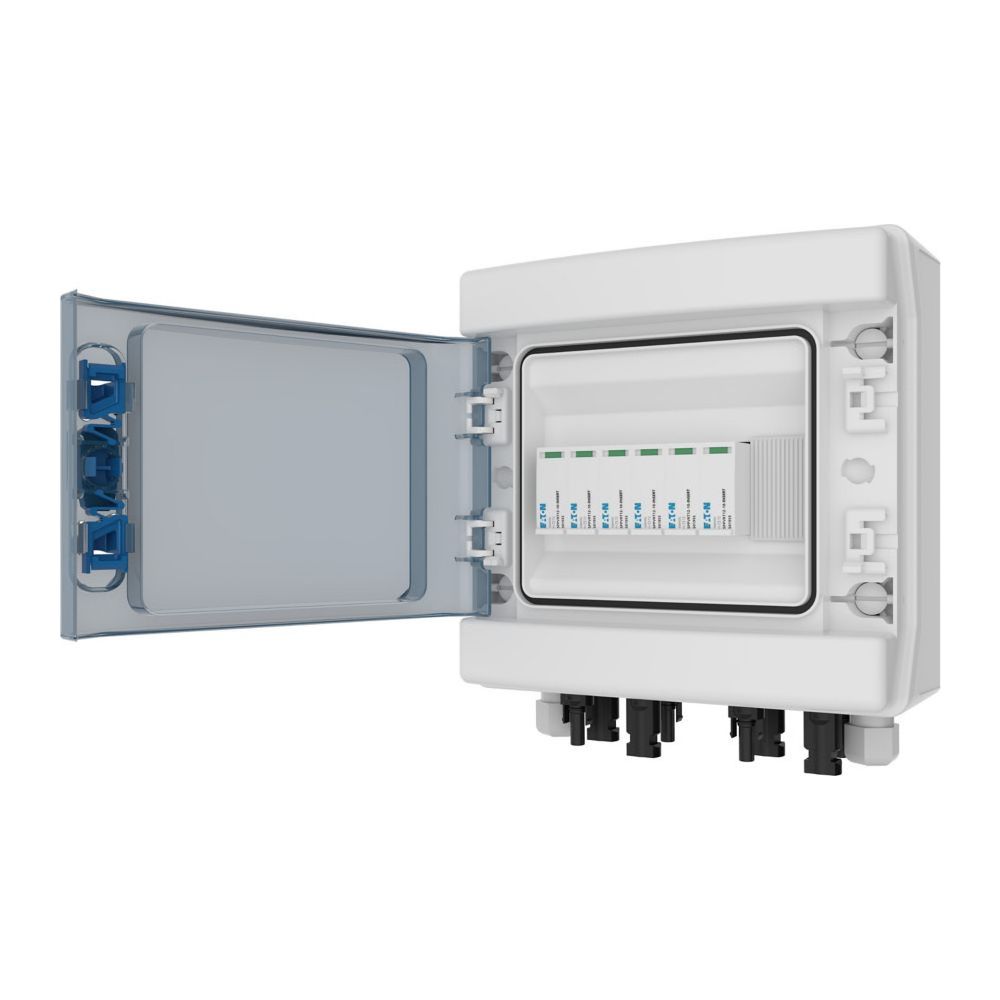

Eaton Photovoltaik-DC-Stringbox IKA-SOL20-X22-T12-1/8-MC4-B, 268x238x118mm, IP65, Grau
Die Eaton Photovoltaik DC-Stringbox dient der sicheren Zusammenführung von zwei PV-Strings für Wechselrichter mit zwei MPP-Trackern. Das anschlussfertige System ist für die Aufputzmontage konzipiert und eignet sich für den Einsatz im Außenbereich unter einem Schutzdach. Dank der robusten Bauweise mit Schutzart IP65 und Schlagfestigkeit IK10 bietet die Einheit einen zuverlässigen Schutz für die installierten Komponenten.
Schutz und Sicherheit
Die Stringbox ist mit einem integrierten Überspannungsschutzgerät der Typen 1 und 2 ausgestattet, um die Anlage vor gefährlichen Spannungsspitzen zu bewahren. Das Gehäuse besteht aus widerstandsfähigem Kunststoff und verfügt über ein transparentes Klarsichtfenster. Ein Erdungsanschluss ist vorhanden, um die elektrische Sicherheit zu erhöhen. Die Montage erfolgt geschützt vor direkter Sonneneinstrahlung, wobei die Betriebstemperatur einen Bereich ab -25 °C abdeckt.
Anschluss und Installation
Für eine schnelle Inbetriebnahme ist die Box werkseitig montiert und mit MC4-Steckverbindern an der Unterseite ausgestattet. Die Konfiguration umfasst zwei Eingänge sowie zwei Ausgänge, was eine effiziente Anbindung der PV-Module an den Wechselrichter ermöglicht. Die kompakte Bauweise mit einer Reihe und acht Teilungseinheiten erlaubt eine platzsparende Installation.
Technische Daten
- Schutzart: IP65
- Schlagfestigkeit: IK10
- Anzahl Eingänge: 2
- Anzahl Ausgänge: 2
- Max. Ausgangsstrom: 19,5 A
- Schutzpegel: 3,9 kV
- Breite: 238 mm
- Höhe: 268 mm
- Tiefe: 118 mm
- Gewicht: 5,524 kg
Diese anschlussfertige Lösung von Eaton vereint effizientes String-Management mit einem hohen Sicherheitsstandard durch den integrierten Typ 1+2 Überspannungsschutz. Mit einer maximalen Strombelastbarkeit von 19,5 A und der Schutzart IP65 ist das System ideal für den geschützten Außenbereich geeignet. Die vorkonfektionierte Einheit mit MC4-Anschlüssen reduziert den Installationsaufwand und sorgt für eine zuverlässige Verbindung zwischen PV-Generator und Wechselrichter.
Technische Daten
| Hersteller | Eaton |
| Abdeckung/Tür Farbe | transparent |
| Absicherung Eingang | 0 |
| Anschlussart | MC4 |
| Anzahl der Eingänge | 2 |
| Anzahl der Reihen | 1 |
| Anzahl Eingänge | 2 |
| Anzahl Rohreinlässe | 2 |
| Art der Einführung | sonstige |
| Artikelnummer | EATON-501990 |
| Ausgangsstrom - max | 19,5 |
| Ausstattung | Erdanschluss |
| Breite | 238 |
| Breite des Gehäuses | 238 |
| Brillenflansch | Kunststoff |
| EAN | 9010653063926 |
| EAN-13 | 9010653063926 |
| Einsatztemperatur | -25 |
| Farbe | Grau |
| Für Sicherungsgröße | sonstige |
| Gehäusehöhe | 231 |
| Gewicht | 0,1 kg |
| Höhe | 268 |
| Kommunikationsbus | sonstige |
| Material | Plastik |
| Max Ausgangsstrom | 19,5 |
| Mit Erdungsanschluss | Ja |
| Monitoring-Funktion | Nein |
| Montageart | Aufputzmontage |
| Produkt Länge/Tiefe | 118 |
| Produktbreite | 238 |
| Produktgewicht | 5,524 |
| Produkthöhe | 268 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Nein |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK10 |
| Schutzart | IP65 |
| Schutzart (IP) | IP65 |
| Schutzpegel | 3,9 |
| Sicherungstyp | sonstige |
| String-Absicherung | ohne |
| Tiefe | 118 |
| Zertifikat(e) | IEC 61439-2 Annex DD |
| Überwachungsfunktion | Nein |
| WEEE-Nr. | 92318050 |
