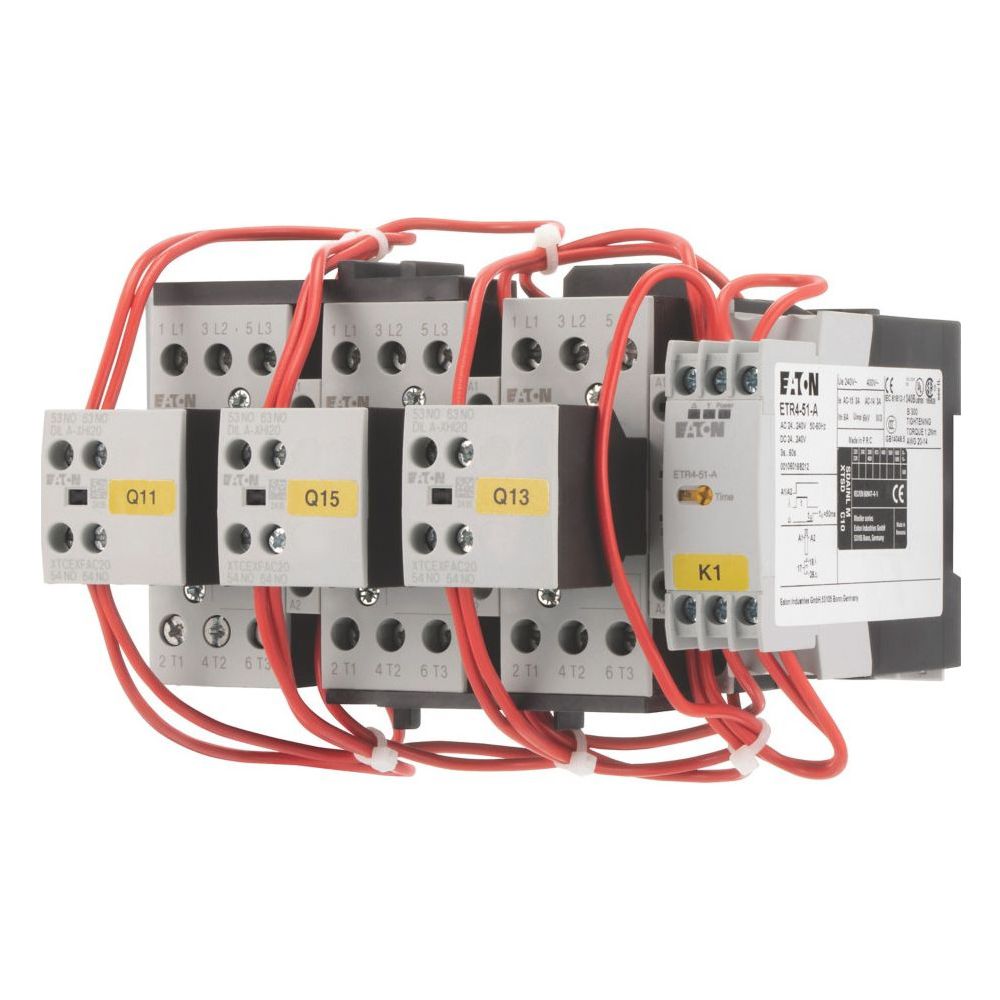

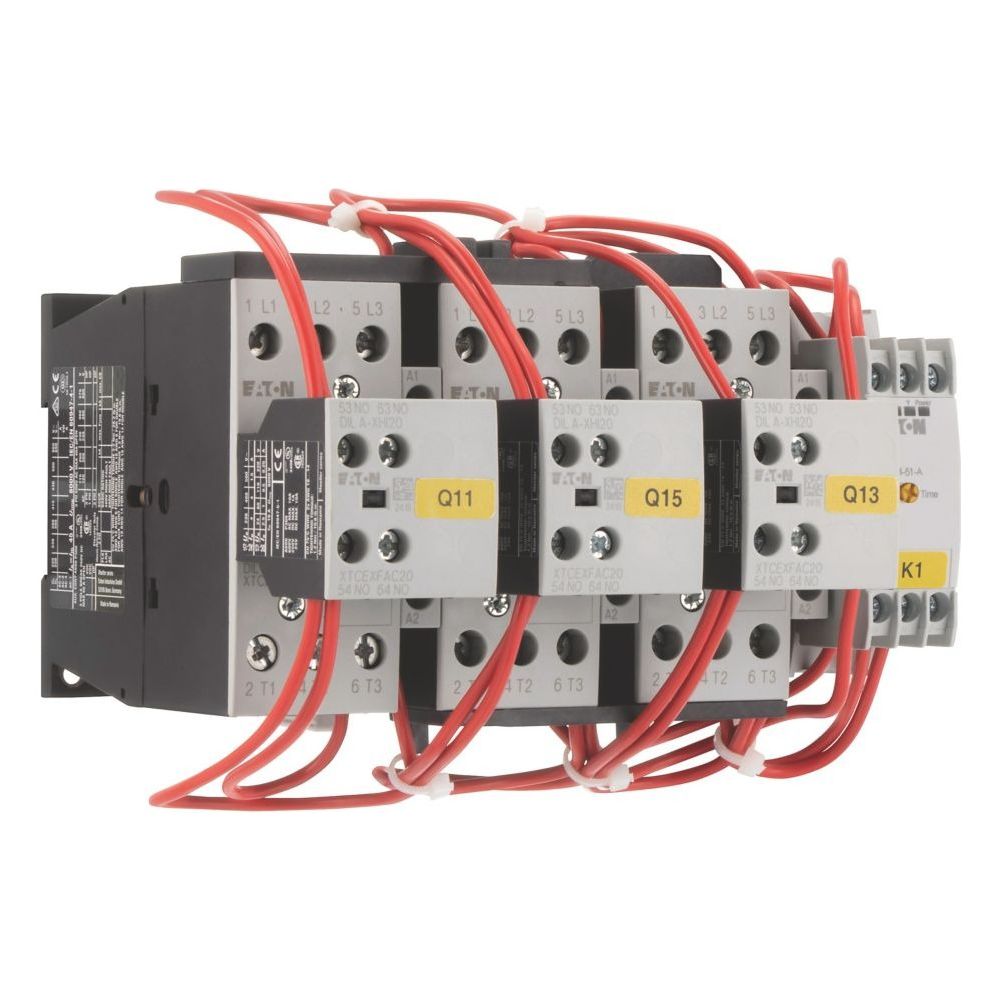

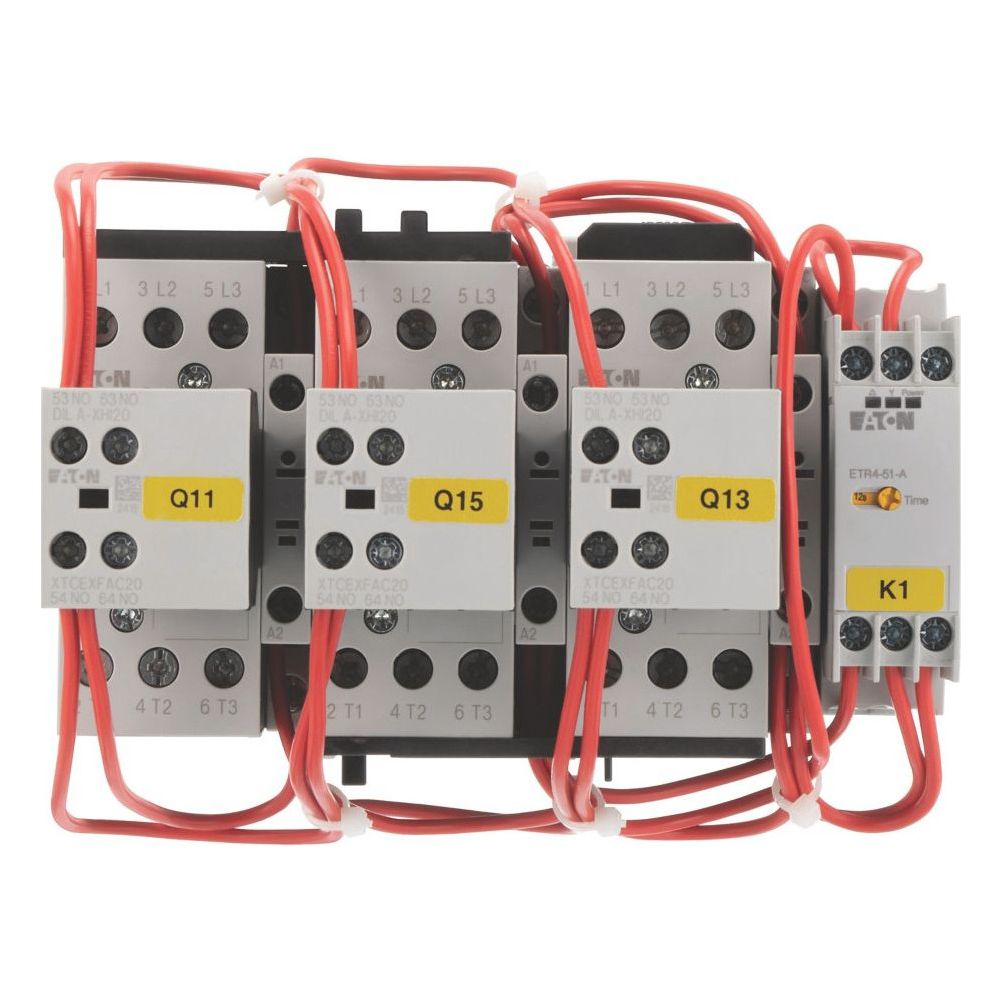

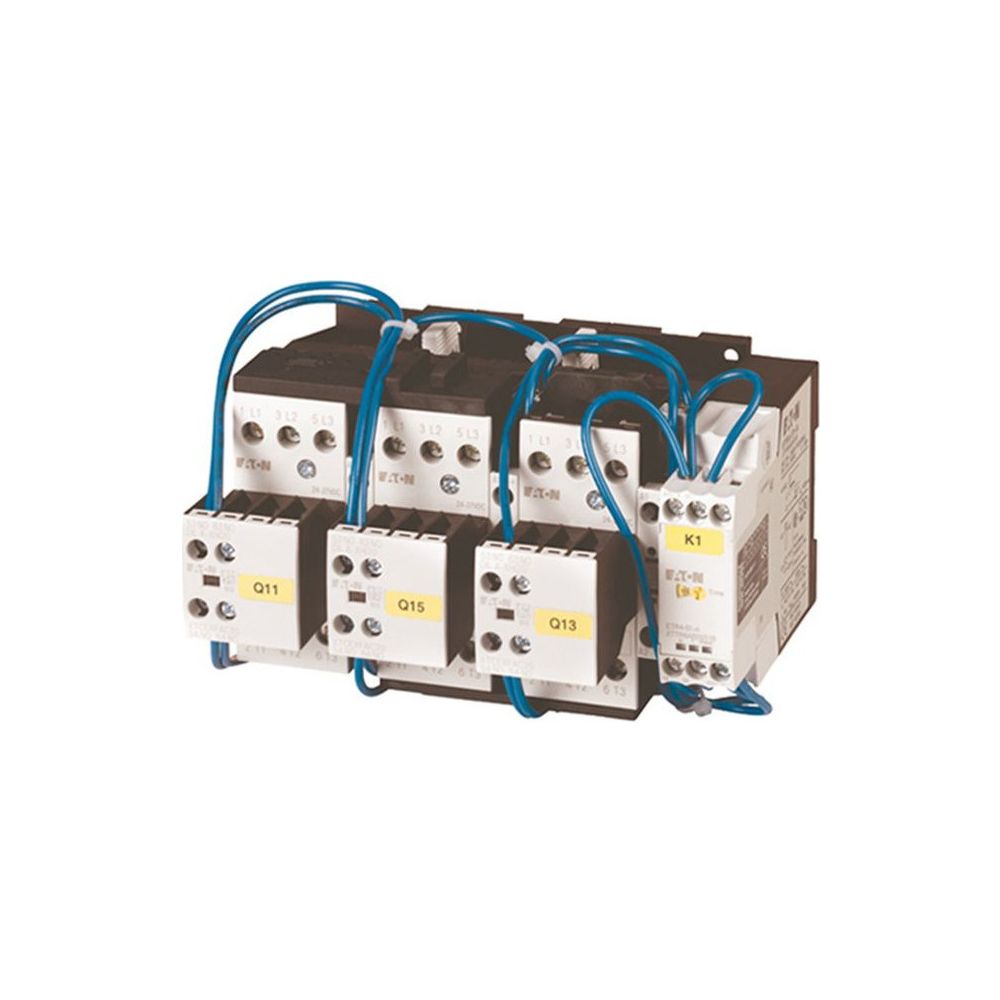

Eaton Stern-Dreieck-Schützkombination SDAINLM30, 15kW, 230V 50Hz, 240V 60Hz, 95x158x138mm
Die Stern-Dreieck-Schützkombination der Eaton Moeller Serie SDAINL ermöglicht den effizienten Motorstart von Käfigläufermotoren. Das 3-polige Schaltgerät ist für eine Bemessungsbetriebsleistung von 15 kW bei 400 V ausgelegt und eignet sich für den Einsatz mit Motoren der Effizienzklasse IE3.
Funktion und Anwendung
Die Schützkombination ist für den Stern-Dreieck-Motorstart konzipiert und arbeitet in der Gebrauchskategorie AC-3. Sie ist für eine maximale Betriebsfrequenz von 10 Anläufen pro Stunde ausgelegt. Die Betätigung erfolgt über Wechselstrom mit einer Spannung von 230 V bei 50 Hz oder 240 V bei 60 Hz. Die maximale Umschaltzeit beträgt 20 Sekunden, was einen zuverlässigen Anlaufvorgang unterstützt. Der Anschluss der Leiter erfolgt über robuste Schraubklemmen.
Technische Daten
- Bemessungsbetriebsleistung (400 V): 15 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 30 A
- Betätigungsspannung: 230 V (50 Hz) / 240 V (60 Hz)
- Polzahl: 3-polig
- Anschlussart: Schraubklemmen
- Max. Umschaltzeit: 20 s
- Schutzart: IP00
- Breite: 158 mm
- Höhe: 95 mm
- Tiefe: 138 mm
Dieses Schaltgerät bietet eine bewährte Lösung für industrielle Motorsteuerungen. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V und einem Bemessungsbetriebsstrom von 30 A deckt es anspruchsvolle Anforderungen beim Anlassen von Käfigläufermotoren ab. Die kompakte Bauweise und die flexible Betätigungsspannung machen das System zu einer vielseitigen Komponente für den professionellen Schaltanlagenbau.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Artikelnummer | EATON-278361 |
| Bemessungsfrequenz | 50 - 60 |
| Benutzt mit | ETR4-51 |
| Betriebsspannung DC | 0 |
| Betätigungsspannung | 230V 50Hz, 240V 60 |
| Breite | 158 |
| EAN | 4015082783617 |
| EAN-13 | 4015082783617 |
| Einschaltdauer | 100 |
| Funktion | Stern-Dreieck-Schütz |
| Funktionen | Stern-Dreieck-Schütz |
| Gewicht | 1,784 kg |
| Höhe | 95 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 138 |
| Produktbreite | 158 |
| Produktgewicht | 1,61 |
| Produkthöhe | 95 |
| Produktkategorie | Schützkombinationen |
| Schutzart | IP00 NEMA sonsitge |
| Schutzart (IP) | IP00 |
| Schutzart (NEMA) | sonstige |
| Spannungsart | Wechselstrom |
| Tiefe | 138 |
| Umschaltzeit | 20 s, max. |
| Verschmutzungsgrad | 3 |
| Zertifikat(e) | CE |
| WEEE-Nr. | 92318050 |
