Beschreibung

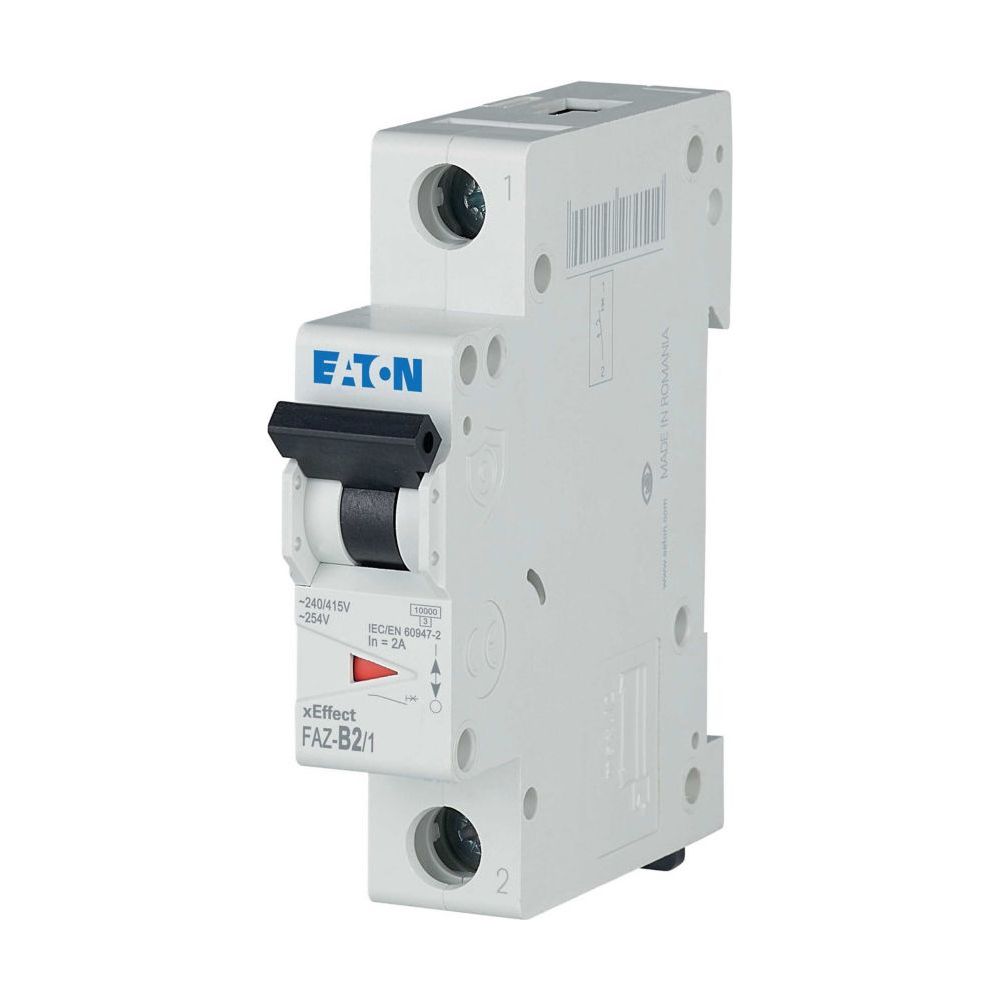

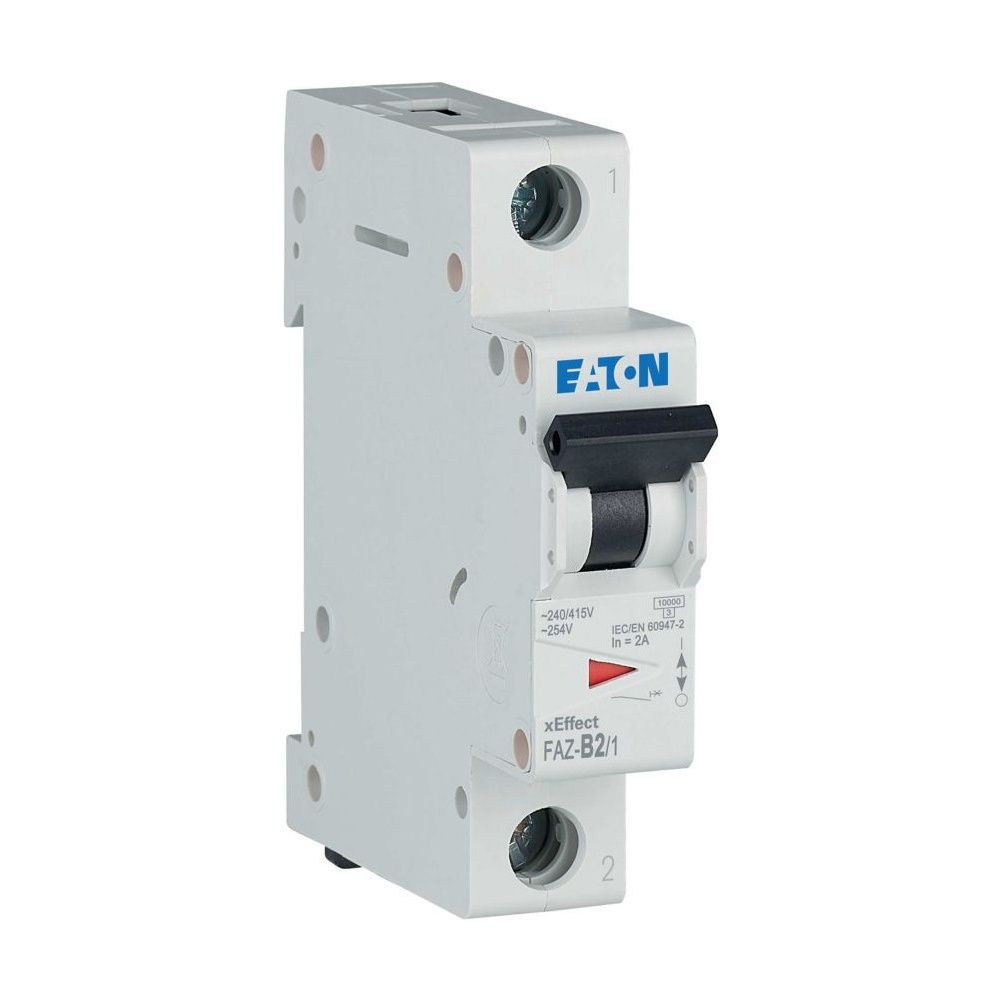

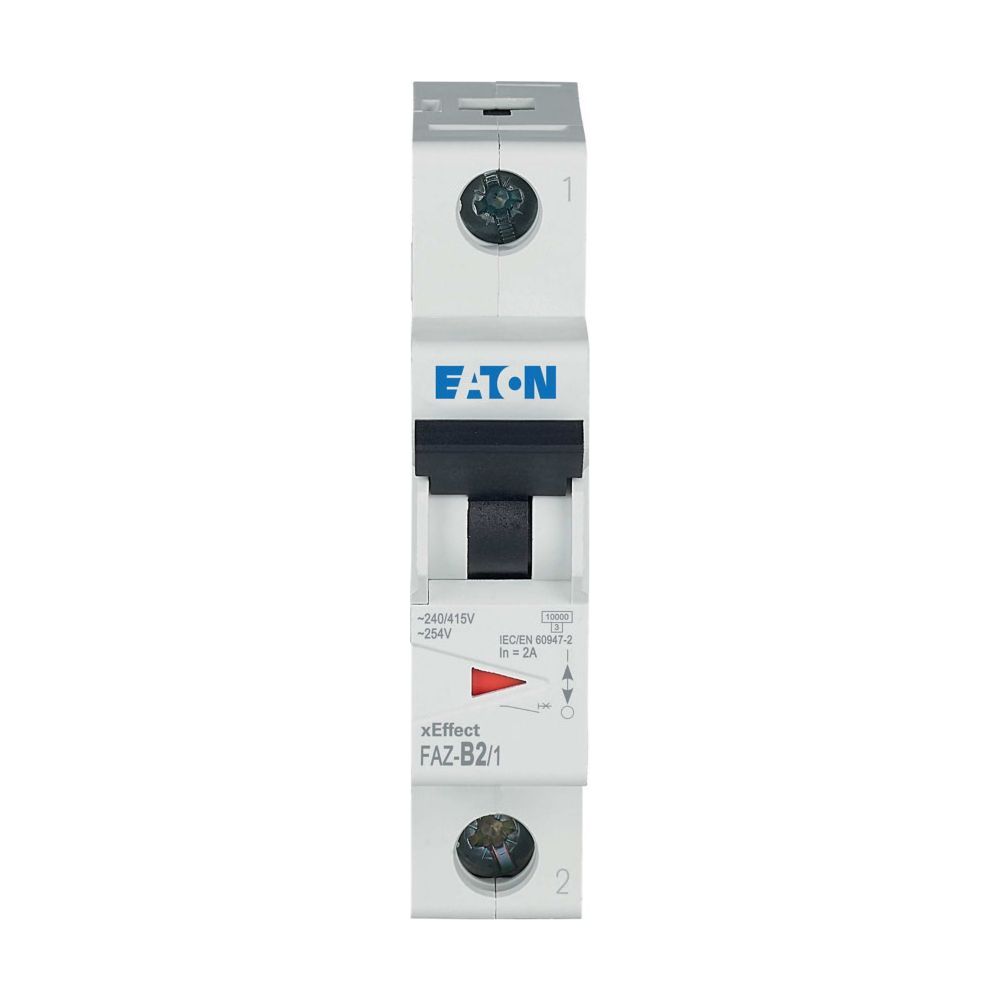

Eaton Leitungsschutzschalter xEffect FAZ-B2/1, 2A, 1-polig, Charakteristik B
Der einpolige Leitungsschutzschalter aus der xEffect-Serie von Eaton Moeller dient der Absicherung von Stromkreisen in industriellen und kommerziellen Anwendungen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 2 A bietet das Reiheneinbaugerät Schutz bei Überlast und Kurzschluss. Das Modul ist für den Einsatz in Wechselstromnetzen konzipiert und zeichnet sich durch eine hohe Schaltleistung aus.
Montage und Anschluss
Das Gerät ist für die Montage auf Hutschienen vorgesehen und beansprucht eine Breite von einer Teilungseinheit. Dank der Schutzart IP20 eignet sich der Schutzschalter für den Einbau in Schaltanlagen. Die Anschlussklemmen ermöglichen die Aufnahme von eindrähtigen sowie mehrdrähtigen Leitern mit einem Querschnitt von 1 bis 25 Quadratmillimetern. Die Strombelastbarkeit ist temperaturabhängig, wobei ein Anstieg der Umgebungstemperatur um 1 °C zu einer linearen Reduzierung der Belastbarkeit um 0,5 Prozent führt.
Technische Leistungsfähigkeit
Der Leitungsschutzschalter erfüllt die Anforderungen der Normen IEC/EN 60898 sowie IEC/EN 60947-2. Mit einem Bemessungsschaltvermögen von 10 kA nach EN 60898 und 15 kA nach IEC 60947-2 bietet das Bauteil Sicherheit bei Fehlerströmen. Die Energiebegrenzungsklasse 3 sorgt für eine Begrenzung der Durchlassenergie im Kurzschlussfall. Das Gerät ist für eine Bemessungsspannung von 230 V ausgelegt und unterstützt Frequenzen von 50 bis 60 Hz.
Dieser Leitungsschutzschalter kombiniert eine kompakte Bauform mit technischer Zuverlässigkeit. Mit einer Verlustleistung von 1,4 W arbeitet das Gerät energieeffizient. Die Auslösecharakteristik B in Verbindung mit dem Bemessungsstrom von 2 A ermöglicht einen Schutz für Verbraucher und Leitungen. Durch die Möglichkeit, Zusatzeinrichtungen zu montieren, lässt sich das System an Anforderungen der Schaltanlagenplanung anpassen.
Technische Daten
- Bemessungsstrom: 2 A
- Auslösecharakteristik: B
- Polzahl: 1-polig
- Bemessungsschaltvermögen (EN 60898): 10 kA
- Bemessungsschaltvermögen (IEC 60947-2): 15 kA
- Bemessungsspannung: 230 V
- Breite: 1 TE
- Einbautiefe: 70,5 mm
- Verlustleistung: 1,4 W
- Schutzart: IP20
Technische Daten
| Hersteller | Eaton |
| Artikelnummer | EATON-278523 |
| Ausschaltvermögen | 10 kA (UL1077) |
| Bemessungsspannung | 230 |
| Bemessungsstrom | 2 |
| Betriebsspannung | 240 V AC / 415 V AC |
| EAN | 4015082785239 |
| EAN-13 | 4015082785239 |
| Einbautiefe | 70,5 |
| Explosionsgeschützt | Nein |
| Frequenz | 50 - 60 |
| Gewicht | 0,116 kg |
| Modellcode | FAZ-B2 / 1 |
| Nennspannung (UL) | 277 |
| Polzahl | 1-polig |
| Polzahl (gesamt) | 1 |
| Produkt Länge/Tiefe | 80 |
| Produktbreite | 17,7 |
| Produktgewicht | 0,113 |
| Produkthöhe | 75,5 |
| Schutzart (IP) | IP20 |
| Spannungsart | Wechselstrom |
| Stromstärkewert | 2 |
| TE | 1 |
| Unterputzmontage | Nein |
| Verlustleistung | 1,4 |
| Verschmutzungsgrad | 2 |
| WEEE-Nr. | 92318050 |
