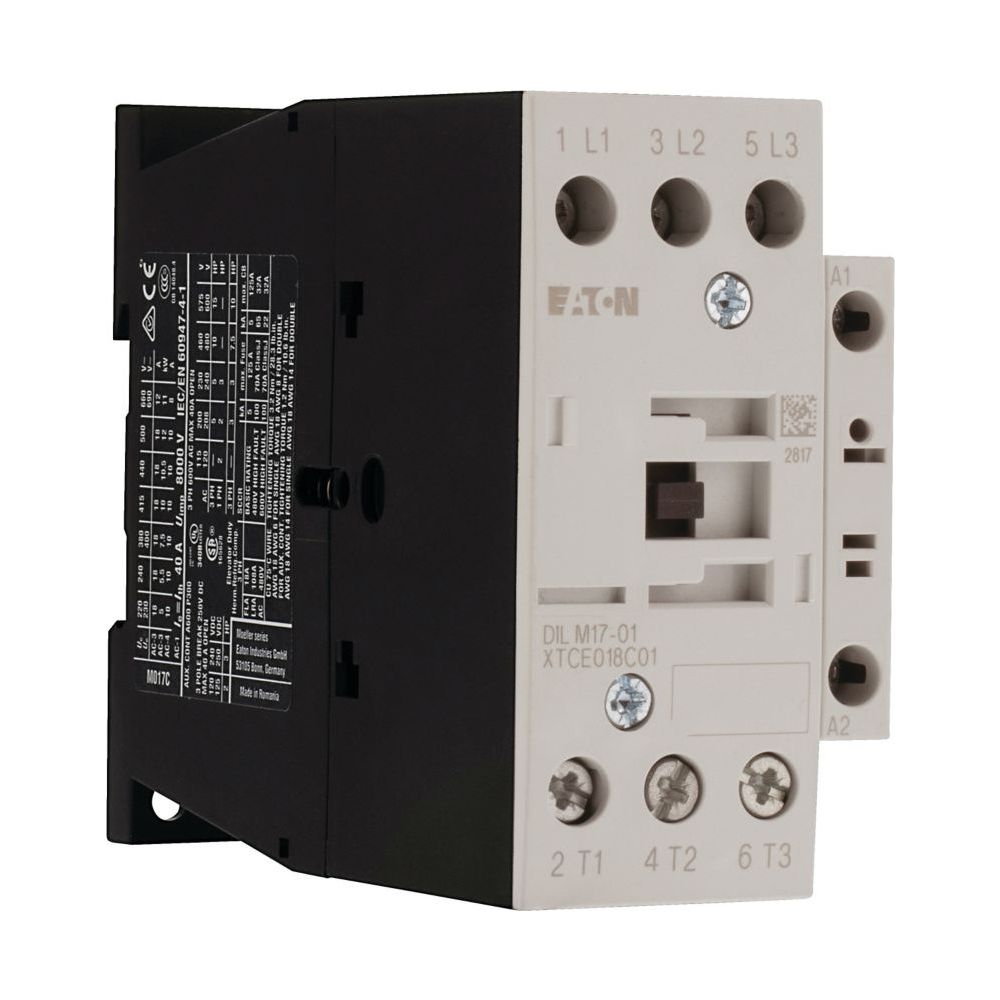

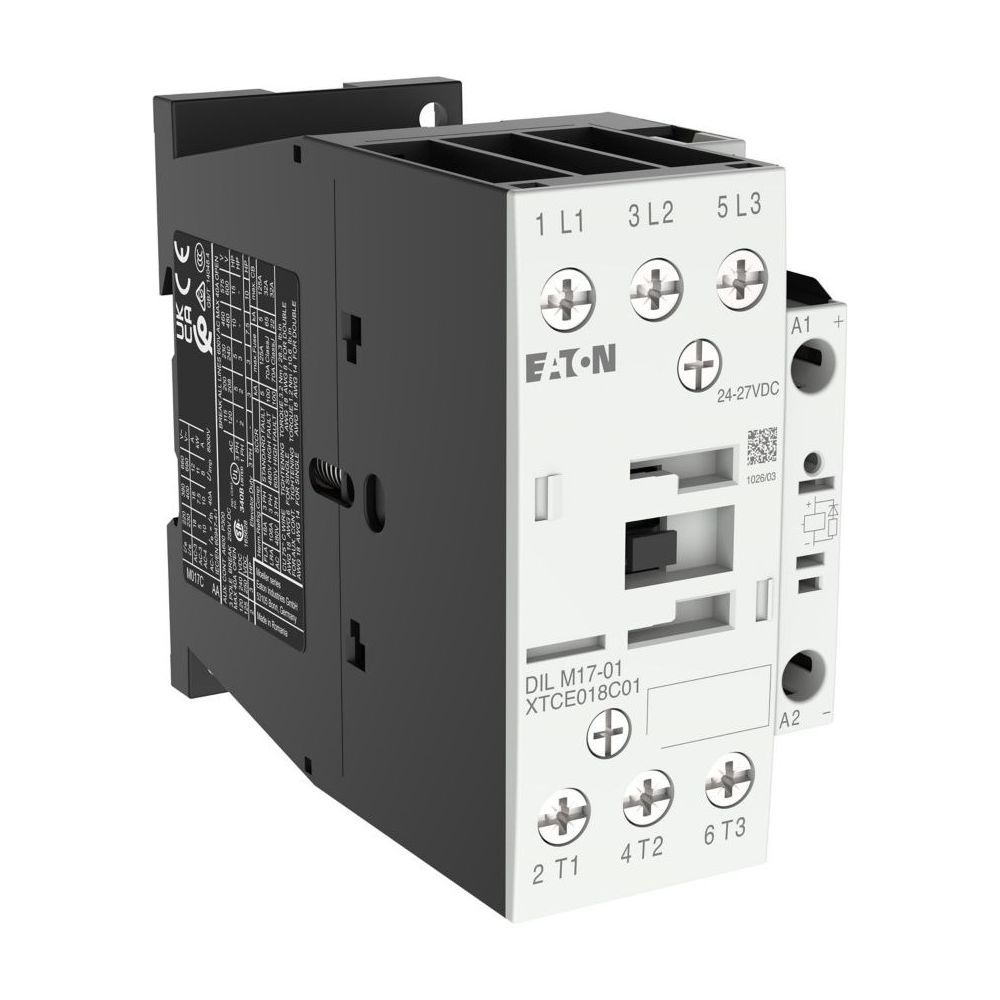

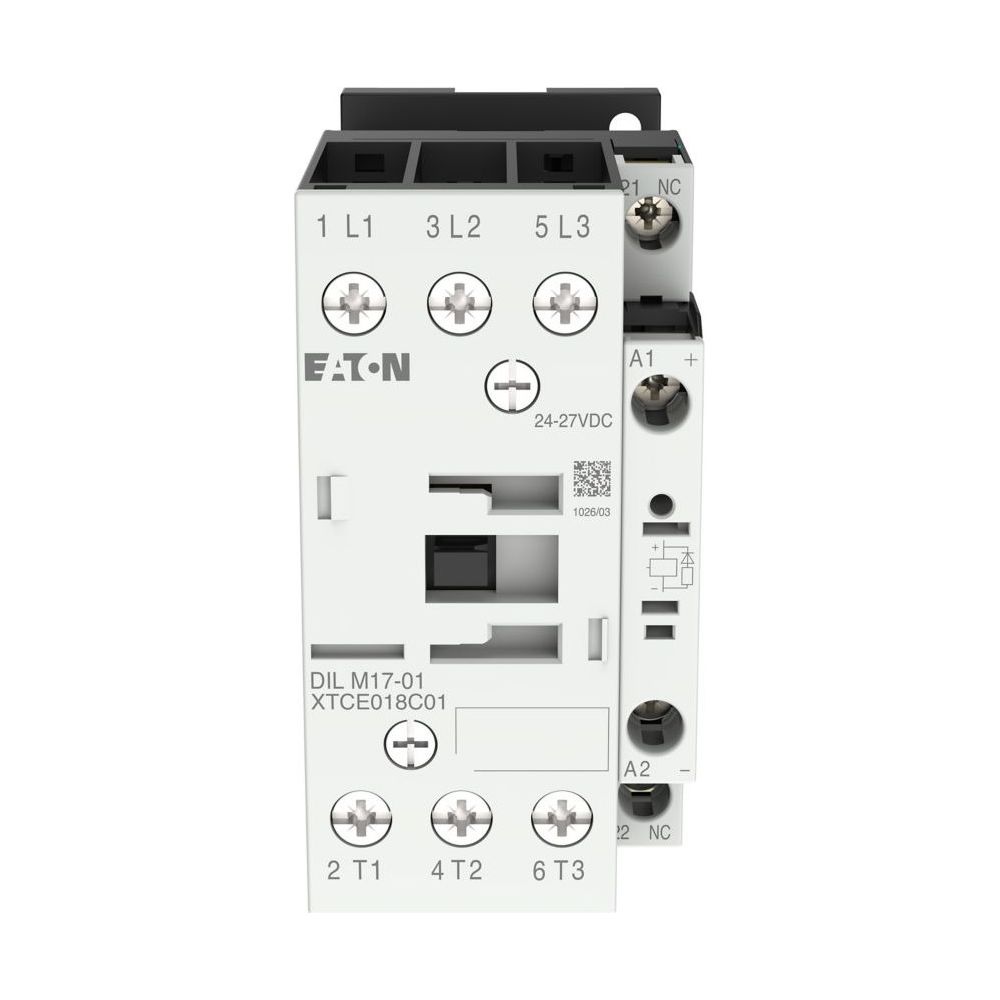

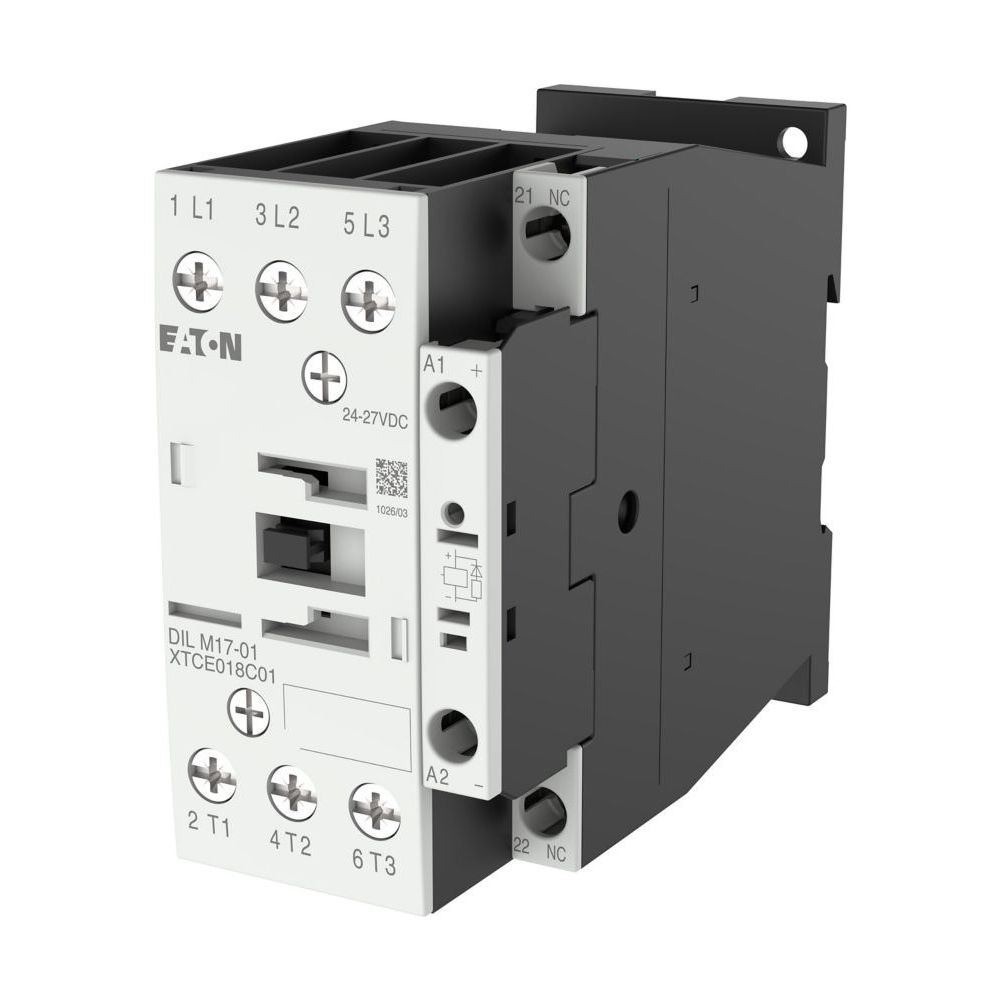

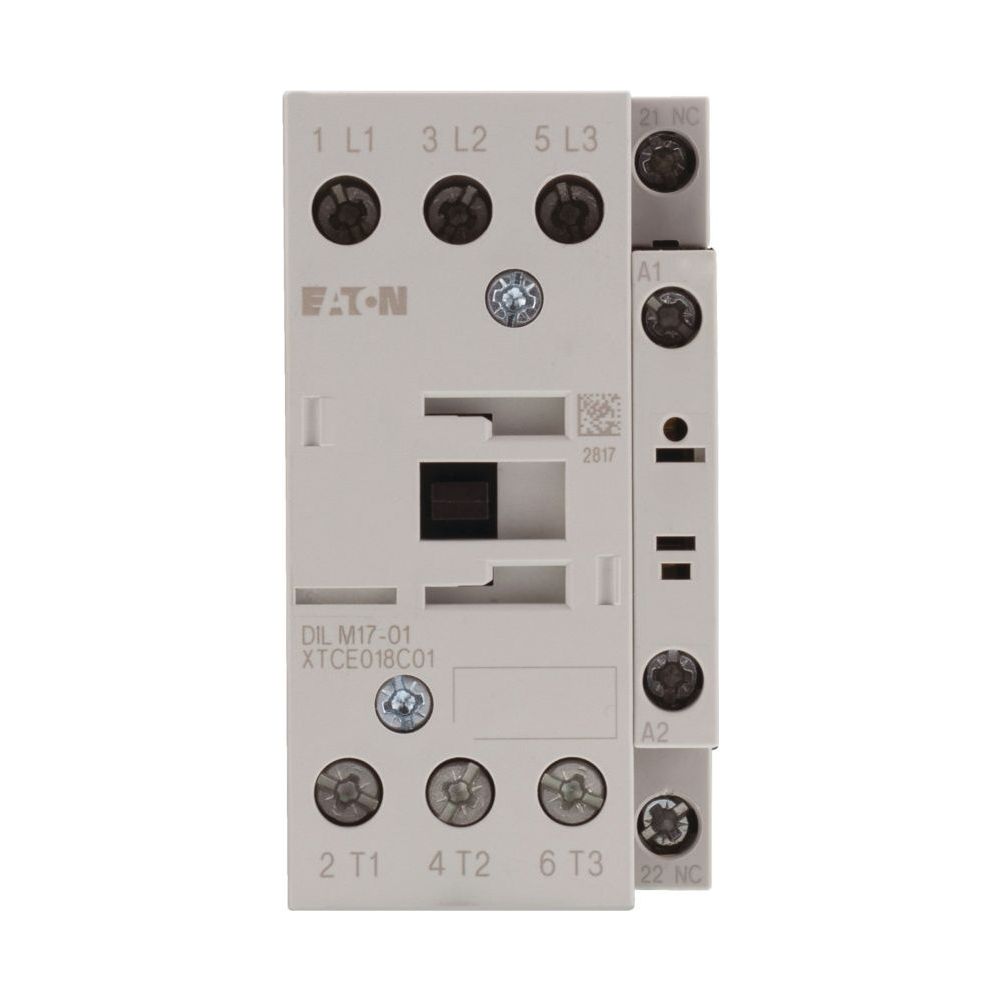

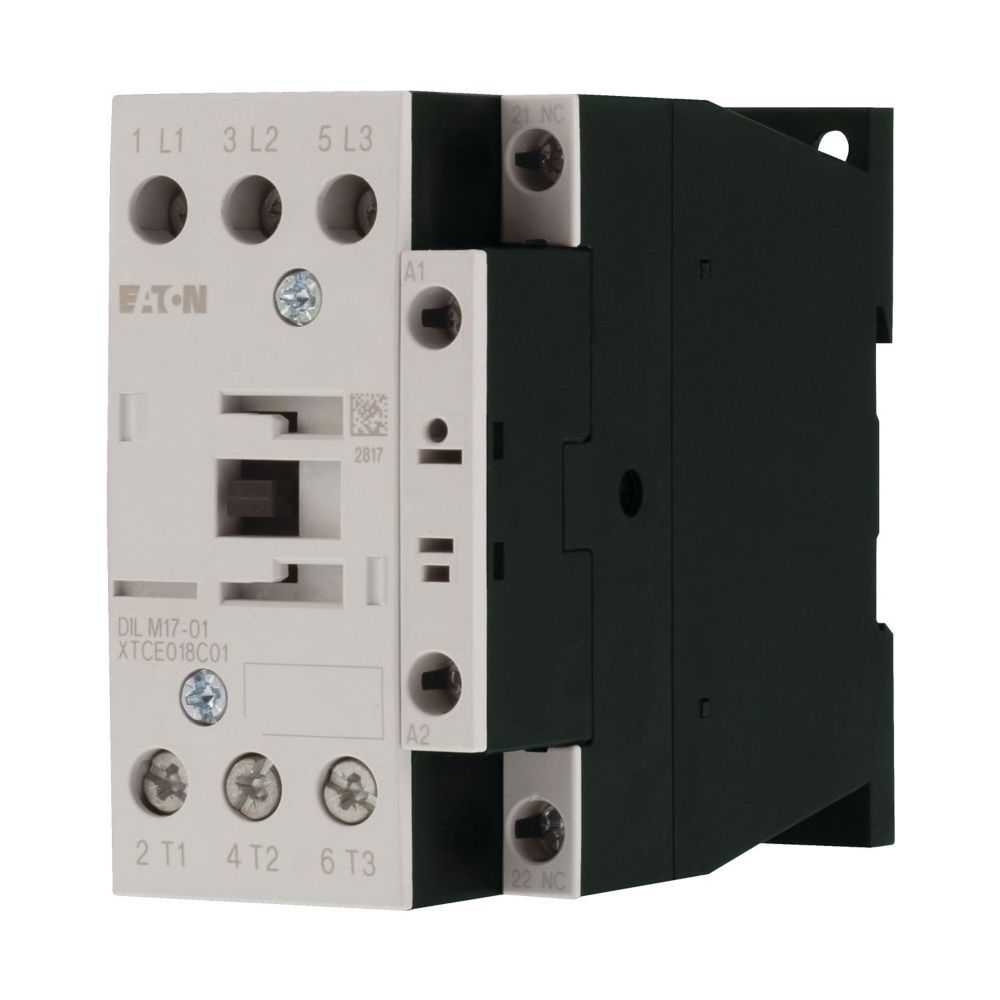

Eaton Leistungsschütz DILM17-01(RDC24), 3-polig 7,5kW 1Ö, Schraubklemmen

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einer Gleichstrombetätigung (24 - 27 V DC) eignet sich das Gerät für industrielle Anwendungen. Es ist für Motoren der Effizienzklasse IE3 optimiert und verfügt über eine integrierte Schutzbeschaltung.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt die Gebrauchskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Dies ermöglicht Prozesse wie Anlassen, Reversieren oder Tippen. Die Anschlusstechnik erfolgt über Schraubklemmen. Dank der kompakten Bauweise in der Rahmengröße FS2 lässt sich das Modul effizient in Schaltanlagen integrieren.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 10 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 40 A
• Steuerspeisespannung: 24 - 27 V DC
• Polzahl: 3-polig
• Hilfskontakte: 1 Öffner
• Anschlusstechnik: Schraubklemmen
• Mechanische Lebensdauer: 10.000.000 Schaltspiele
• Abmessungen (B x H x T): 45 x 85 x 97 mm

Durch die robuste Konstruktion und die Eignung für IE3-Motoren stellt dieses Leistungsschütz eine zuverlässige Komponente für moderne Antriebslösungen dar. Mit einer mechanischen Lebensdauer von 10 Millionen Schaltspielen und einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V bietet es eine hohe Leistungsfähigkeit. Die integrierte Schutzbeschaltung bei DC-Betätigung sowie die flexible Anschlussmöglichkeit über Schraubklemmen unterstützen eine sichere Installation in industriellen Umgebungen.
