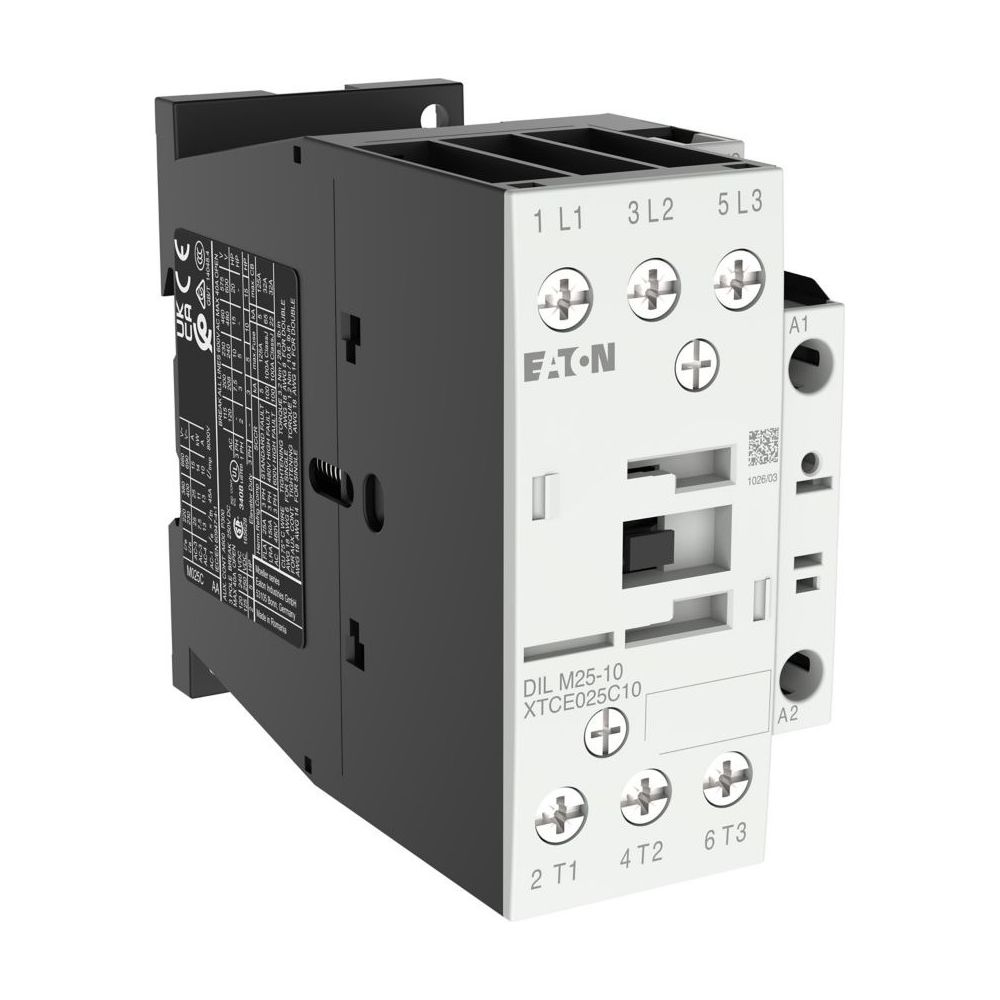

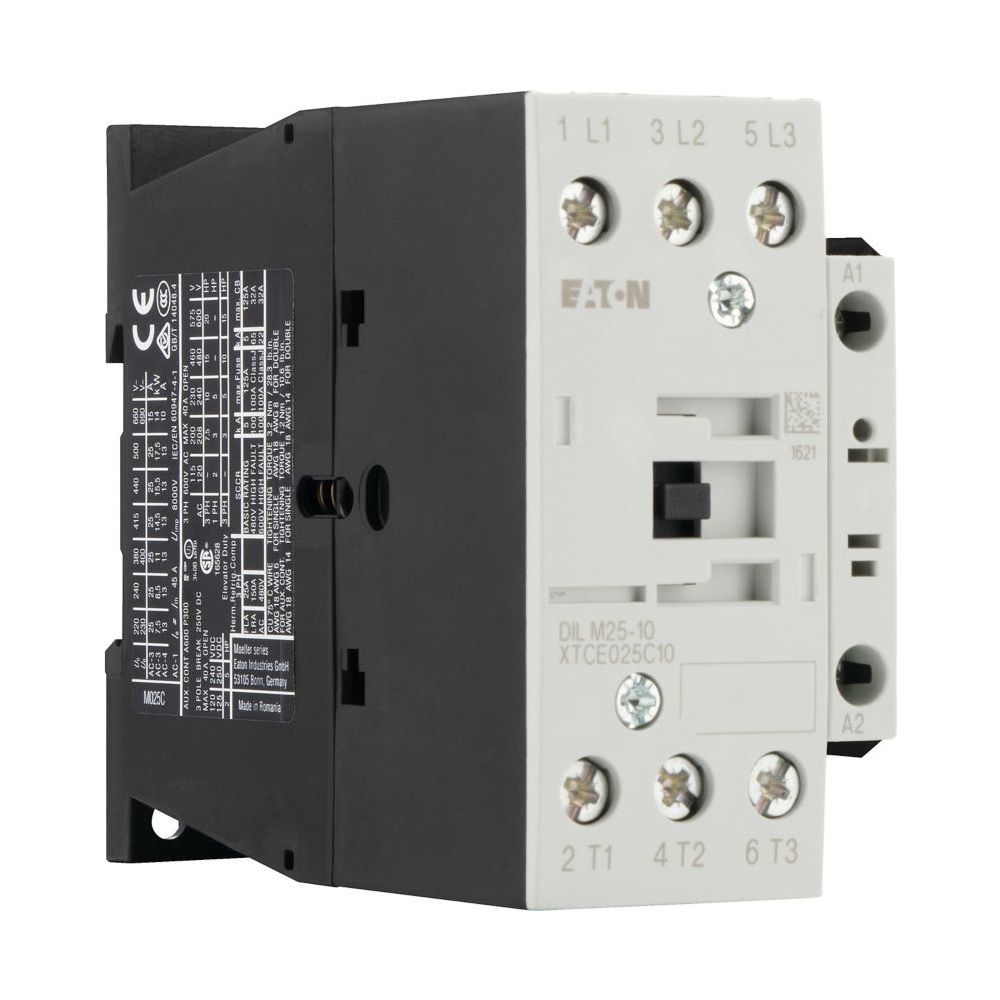

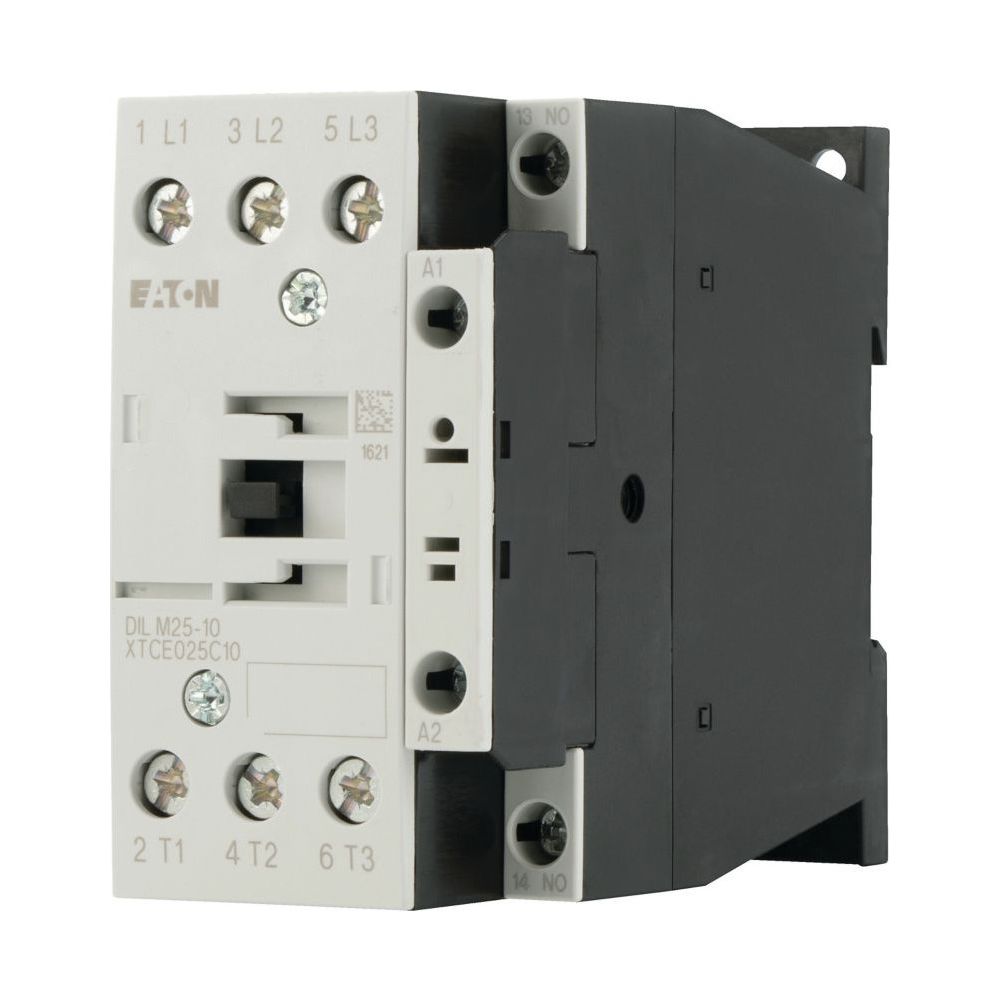

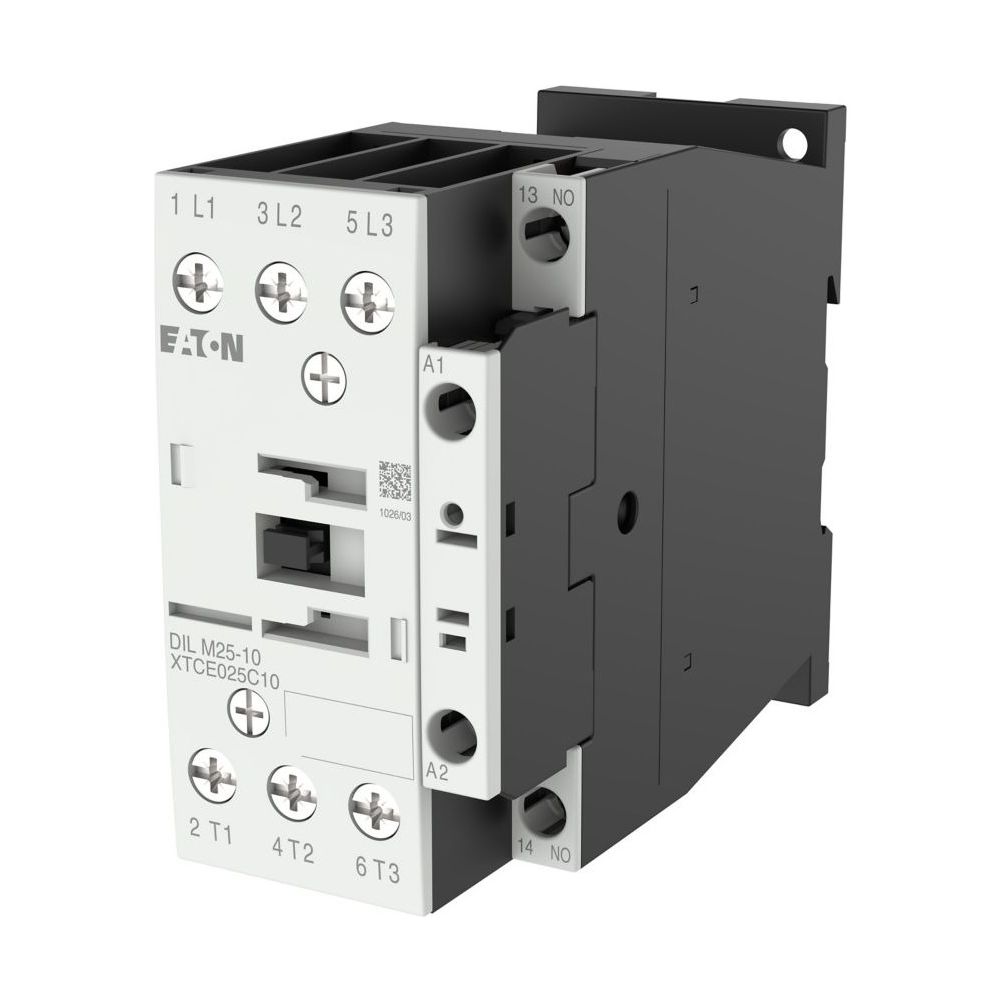

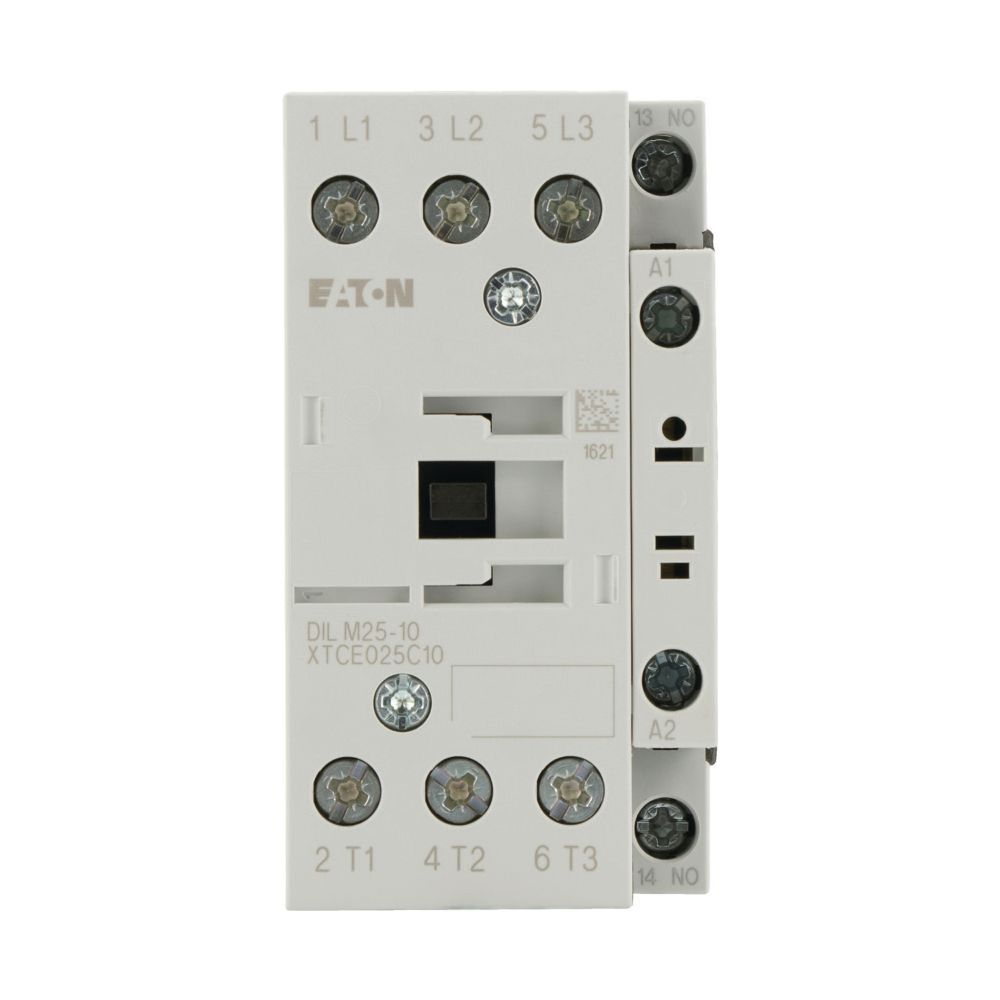

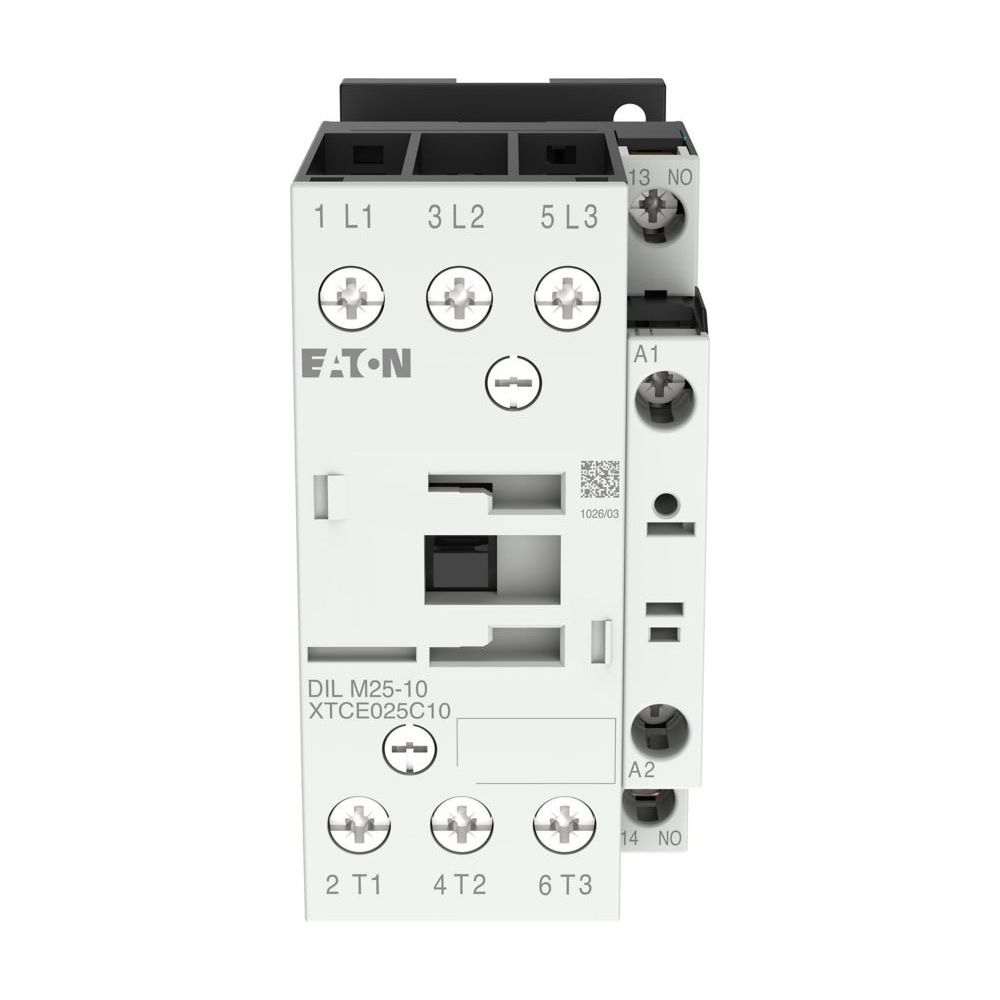

Eaton Leistungsschütz DILM DILM25-10, 11kW, 230V, 3-polig, 1 S, Schraubklemmen, 85x45x97mm
Das 3-polige Leistungsschütz aus der Eaton Moeller series DILM ist für den Betrieb von Motoren und elektrischen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V eignet sich das Gerät für Anwendungen in der Industrie und Gebäudetechnik. Die Ansteuerung erfolgt über eine 230 V Wechselstrombetätigung.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für verschiedene Gebrauchskategorien ausgelegt, darunter AC-1 für ohmsche Lasten sowie AC-3 und AC-4 für Käfigläufermotoren. Es unterstützt das Anlassen, Reversieren und Tippen von Motoren und ist für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet. Die Installation erfolgt über Schraubklemmen.
Robuste Konstruktion
Das Gerät zeichnet sich durch eine kompakte Bauform mit einer Breite von 45 mm aus. Mit einer mechanischen Lebensdauer von 10 Millionen Schaltspielen ist das Schütz auf Langlebigkeit ausgelegt. Die Schutzart IP00 erfordert den Einbau in geschützte Schaltanlagenumgebungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
- Bemessungsbetriebsleistung (AC-4, 400 V): 6 kW
- Bemessungsbetriebsstrom (AC-4, 400 V): 13 A
- Polzahl: 3-polig
- Steuerspeisespannung: 230 V AC
- Hilfskontakte: 1 Schließer
- Anschlusstechnik: Schraubklemmen
- Breite: 45 mm
- Höhe: 85 mm
Durch die Kombination aus hoher Schaltleistung und robuster Mechanik bietet dieses Leistungsschütz eine zuverlässige Lösung für die Motorsteuerung. Mit 11 kW Leistung bei 400 V und der Unterstützung für IE3-Motoren deckt es ein breites Spektrum an industriellen Anforderungen ab.
Technische Daten
| Hersteller | Eaton |
| Anschlusstechnik | Schraubklemmen |
| Anzugsspannung | 0,8 - 1,1 V AC x Uc |
| Artikelnummer | EATON-277140 |
| Breite | 45 |
| EAN | 4015082771409 |
| EAN-13 | 4015082771409 |
| Einhaltung(en) | CE-Kennzeichnung |
| Einschaltdauer | 100 |
| Gewicht | 0,447 kg |
| Höhe | 85 |
| Höhenlage | Max. 2000 |
| Ie bei AC-3, 400V | 25 |
| Ie bie AC-4, 400V | 13 |
| Lichtbogenzeit | 10 |
| P bei AC-4, 400V | 6 |
| Polzahl | 3-polig |
| Produkt Länge/Tiefe | 97 |
| Produktbreite | 45 |
| Produktgewicht | 0,428 |
| Produkthöhe | 85 |
| Produktkategorie | Schütze |
| Rahmengröße | FS2 |
| Schließer Haupt | 3 |
| Schutzart | IP00 |
| Spannung AC 60Hz | 230 |
| Spannungsart | Wechselstrom |
| Tiefe | 97 |
| Verschmutzungsgrad | 3 |
| Widerstand je Pol | 2,7 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 0 |
| WEEE-Nr. | 92318050 |
