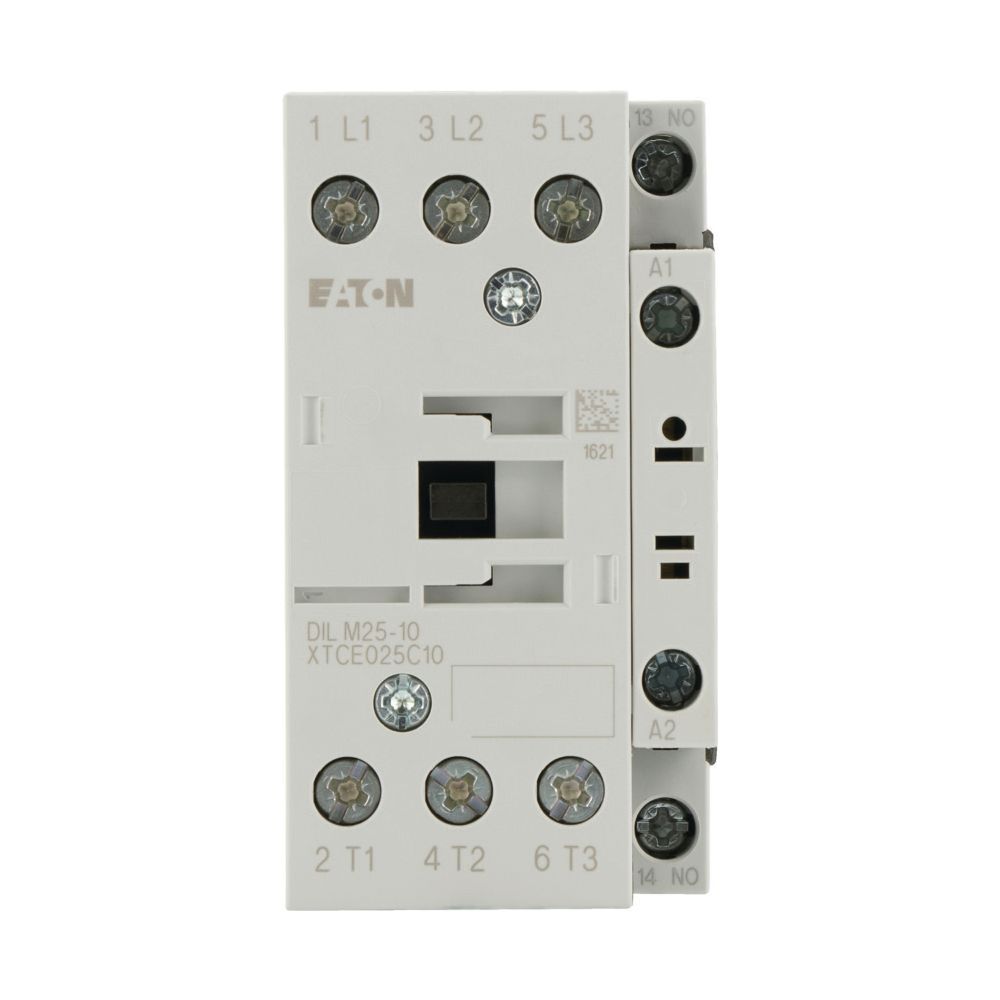

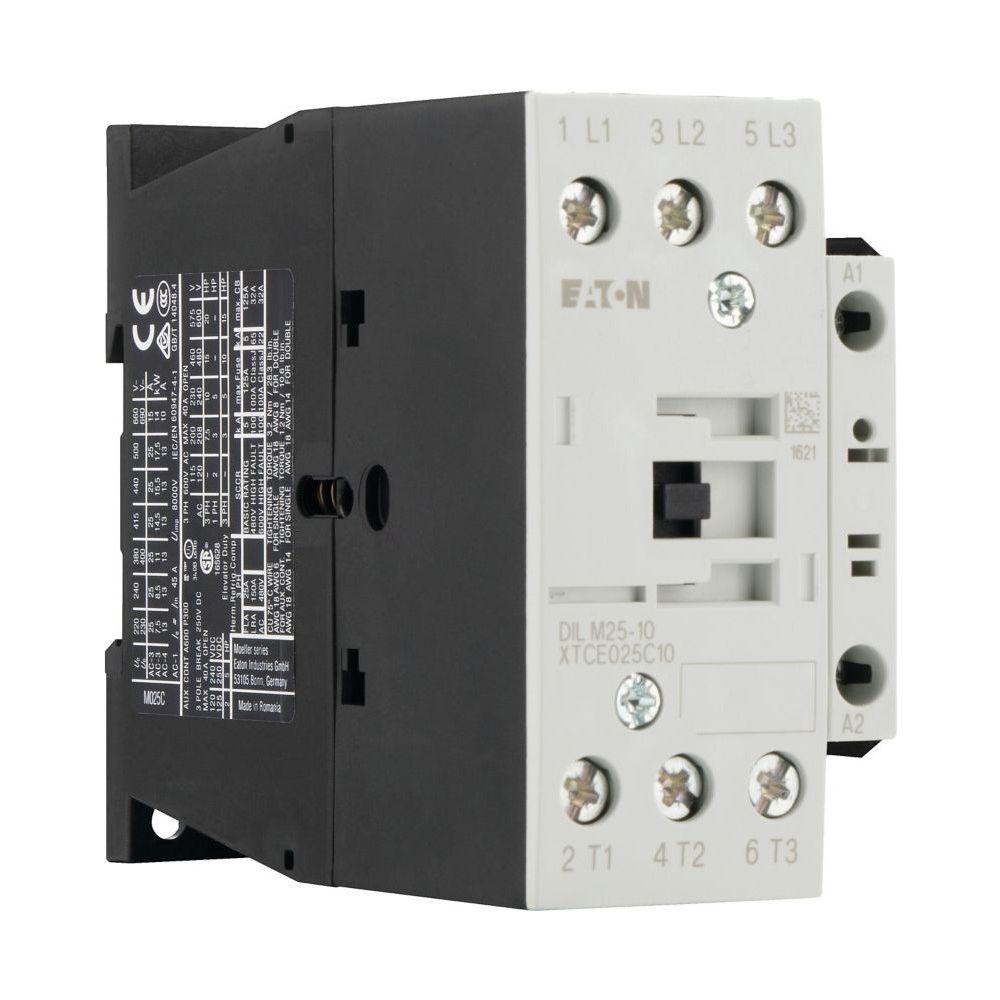

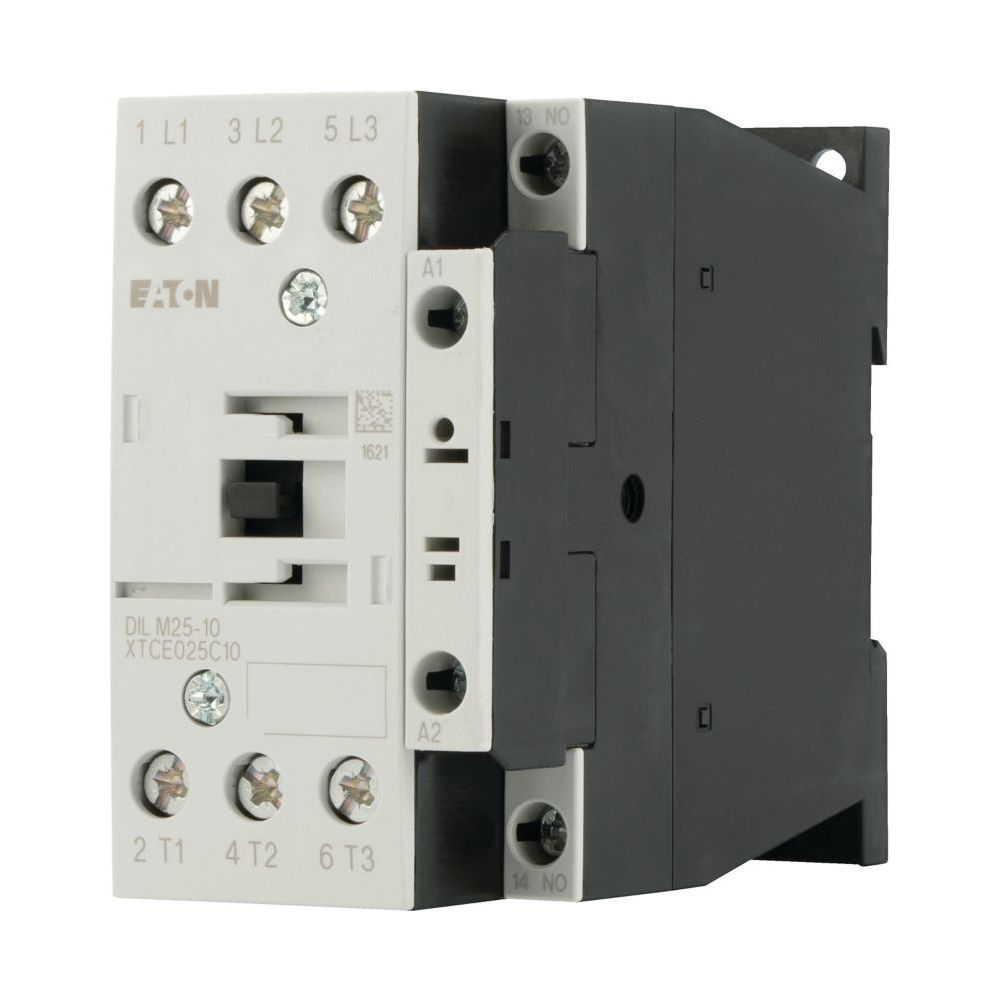

Eaton Leistungsschütz DILM25-10, 11kW, 3-polig, 230V/240V, 1 S, 85x45x97mm

Das 3-polige Leistungsschütz aus der Eaton Moeller Serie DILM ist für das Schalten von Motoren konzipiert. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V eignet sich das Gerät für industrielle Anwendungen und ist für Motoren der Effizienzklasse IE3 ausgelegt. Die Betätigung erfolgt über Wechselstrom, wobei das Schütz durch eine kompakte Bauweise und robuste Anschlusstechnik überzeugt.

Vielseitige Einsatzmöglichkeiten

Das Schütz deckt die Betriebskategorien AC-1 für nicht oder leicht induktive Lasten sowie AC-3 und AC-4 für Käfigläufermotoren ab. Dies ermöglicht den Einsatz bei Prozessen wie Anlassen, Reversieren oder Tippen. Die Integration in Schaltanlagen wird durch die Schraubanschlusstechnik erleichtert, die eine sichere Kontaktierung der Leiter sicherstellt.

Robuste Konstruktion

Die mechanische Lebensdauer von 10 Millionen Schaltspielen unterstreicht die Langlebigkeit des Bauteils. Das Schütz ist für eine Umgebungstemperatur von bis zu 60 °C ausgelegt und erfüllt hohe Anforderungen an die Klimafestigkeit. Dank der standardisierten Baugröße FS2 lässt sich das Gerät effizient in Schaltschränke integrieren.

Das Leistungsschütz bietet eine hohe Betriebssicherheit für industrielle Motorsteuerungen. Mit einem Bemessungsbetriebsstrom von 25 A bei AC-3 und 11 kW Leistung bei 400 V stellt es eine leistungsfähige Lösung für den Betrieb dar. Die Kombination aus robuster Schraubanschlusstechnik und der Eignung für IE3-Motoren macht es zu einer flexiblen Komponente für moderne Antriebslösungen.

Technische Daten

• Polzahl: 3-polig
• Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
• Bemessungsbetriebsleistung (AC-4, 400 V): 6 kW
• Bemessungsbetriebsstrom (AC-4, 400 V): 13 A
• Hilfskontakte: 1 Schließer
• Anschlusstechnik: Schraubklemmen
• Breite: 45 mm
• Höhe: 85 mm
• Tiefe: 97 mm
