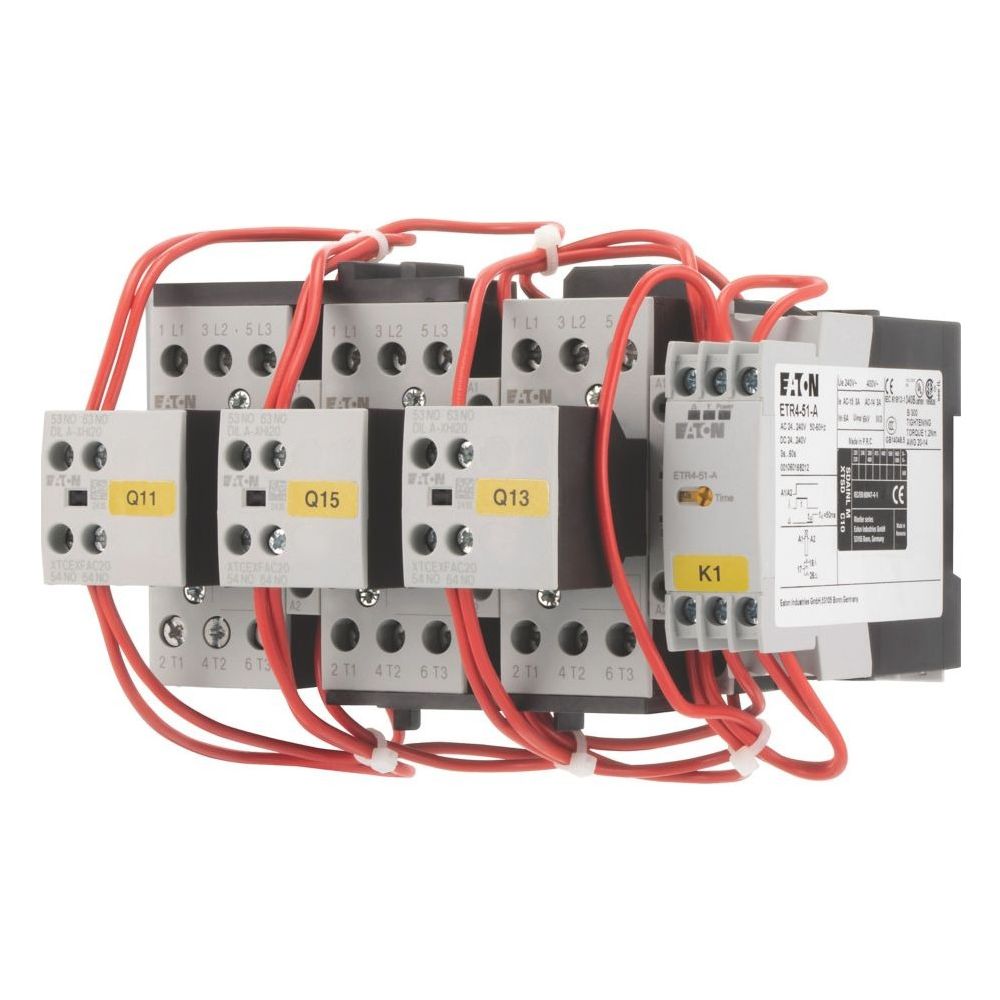

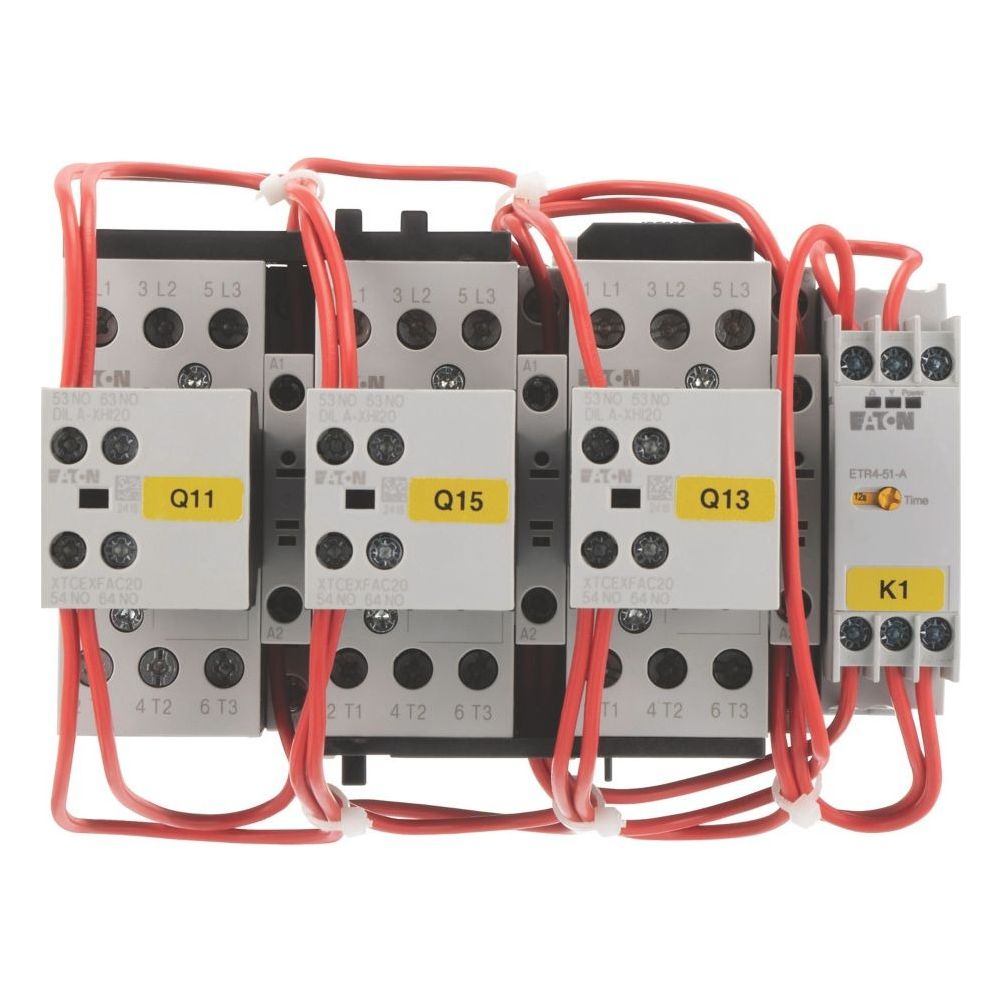

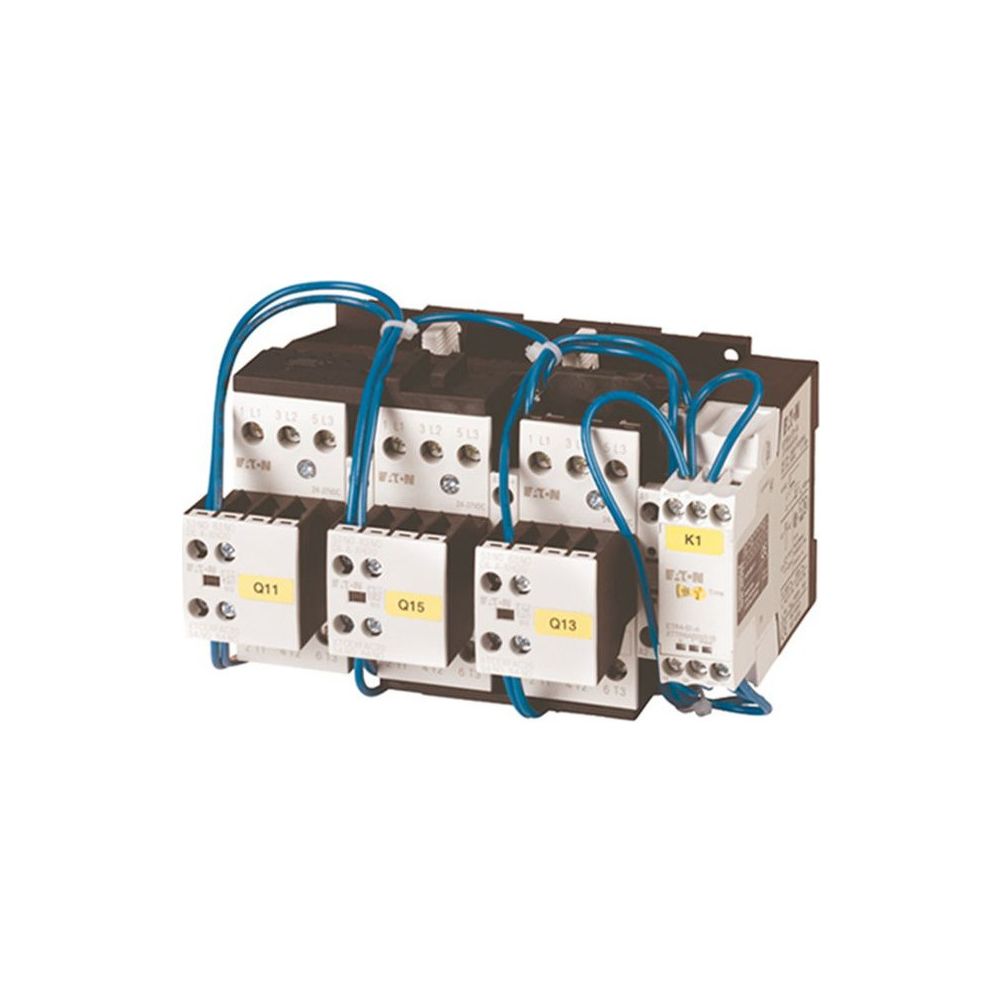

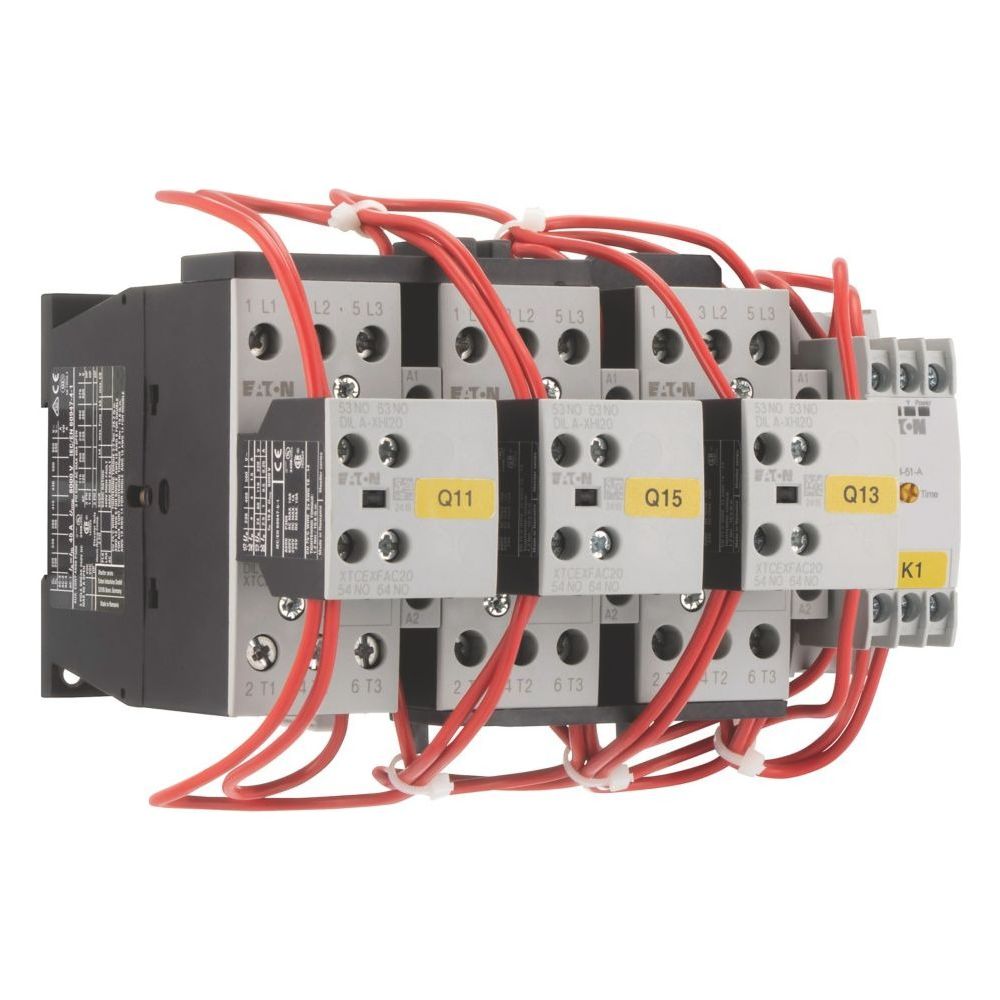

Eaton Stern-Dreieck-Schützkombination SDAINLM45, 22kW, 230V/240V, Schraubklemmen

Die Stern-Dreieck-Schützkombination der Serie SDAINL von Eaton Moeller ermöglicht den effizienten Motorstart von Käfigläufermotoren. Das 3-polige Schaltgerät ist für eine Bemessungsbetriebsleistung von 22 kW bei 400 V ausgelegt und zeichnet sich durch eine robuste Wechselstrombetätigung aus. Die kompakte Bauweise eignet sich für industrielle Anwendungen im Bereich der Antriebstechnik.

Zuverlässige Motorsteuerung

Die Schützkombination ist speziell für den Stern-Dreieck-Anlauf konzipiert und unterstützt auch Motoren der Effizienzklasse IE3. Mit einer maximalen Umschaltzeit von 20 Sekunden erfolgt ein kontrollierter Anlaufvorgang. Die elektrische Verbindung erfolgt über Schraubklemmen, die eine dauerhafte Kontaktierung im Hauptstromkreis ermöglichen. Das System ist für eine Betriebsfrequenz von 50 bis 60 Hz ausgelegt und bietet eine hohe Betriebssicherheit bei einer Einschaltdauer von 100 Prozent.

Die Kombination bietet eine präzise Steuerung für Drehstrommotoren mit einer Leistung von bis zu 22 kW bei 400 V. Durch die robuste Ausführung und die bewährte Schalttechnik eignet sich das Gerät für den Einsatz in industriellen Schaltanlagen, in denen ein sanfter Anlauf von Motoren gefordert ist. Mit einer Bemessungsbetriebsspannung von bis zu 690 V und einer flexiblen Betätigungsspannung von 230 V bei 50 Hz beziehungsweise 240 V bei 60 Hz deckt das System ein breites Anwendungsspektrum ab.

Technische Daten

• Bemessungsbetriebsleistung (400 V): 22 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 45 A
• Betätigungsspannung: 230 V (50 Hz) / 240 V (60 Hz)
• Polzahl: 3-polig
• Anschlusstechnik: Schraubklemmen
• Max. Umschaltzeit: 20 s
• Einschaltdauer: 100 %
• Breite: 158 mm
• Höhe: 95 mm
• Tiefe: 138 mm
